新的特点: 主Modbus通讯
双直流DC输出模块
高精度重发模块 用户组态
Modbus 详图 Modbus
间接索引表 快速控制回路
手动输出模式 可附加EI
Bisync 参数
可与Barber
Colman氧化锆探头相匹配
|
|
2704调节器
|
|
 |
1.高稳定性,高精度和高性能，单回路,双回路和三回路控制模式
2.PID,串级，比率等回路控制
3.设定点可编程
4.高速ModBus®,
DeviceNet™
和Profibus® 通讯
5.高压灭菌器, 窑,
熔炉，熔融压力, 碳势
|
|
2604调节器
|
|
 |
1/4 DIN
高稳定性可编程控制器,
5位数字和4行字母/数字信息显示
|
|
3504调节器
|
|
 |
1/8 DIN
高稳定性可编程控制器, 4
1/2位数字和4行字母/数字信息显示
|
|
3508调节器
|
|
 |
1/4 DIN
高稳定性控制器/可编程控制器
|
|
2404调节器
|
|
|
|
1/8 DIN
高稳定性控制器/可编程控制器
|
|
2408调节器
|
|
 |
1.Single and
multi-zone
ovens, furnaces,
and kilns
2.Setpoint
programming
3.PID and valve
postitioning
control 4.Serial
communications
and PDSIO
|
|
2416调节器
|
|
 |
Universal
Inputs, PID,
Self-Tuning and
Alarms Logic
I/O, Relay and
Analog Outputs
can be
Configured to
Provide any
Combination of
Heating, Cooling
and Alarm RS-232
or RS-485 Modbus
RTU Digital
Communications
Digital Inputs
and CT Feedback
Optional
Setpoint
Programmer Ideal
for plastic
extruders, small
ovens, chillers,
sterilizers,
trace heating,
packaging
machines Compact
Size: 96W x 96H
x 90D (mm) |
|
3204调节器
|
|
 |
通用温度控制器,
4位数字和滚动信息显示和电表显示
|
|
3208调节器
|
|
 |
1/8 DIN 通用温度控制器,
4位数字和滚动信息显示和电表显示
|
|
32H8调节器
|
|
 |
1/16 DIN
通用温度控制器,
4位数字和滚动信息显示
|
|
3216调节器
|
|
 |
1.PID和阀位控制
2.挤出机制冷, 水冷却,
油冷却和报警 3.烤炉,
熔炉和实验室应用 4.标准组件的
I/O选项 5.通讯和
PDSIO®
|
|
2204调节器
|
|
 |
1.PID和阀位控制
2.挤出机制冷, 水冷却,
油冷却和报警 3.烤炉,
熔炉和实验室应用 4.标准组件的
I/O选项 5.通讯和
PDSIO®
|
|
2208调节器
|
|
|
|
1.PID和阀位控制
2.挤出机制冷, 水冷却,
油冷却和报警 3.烤炉,
熔炉和实验室应用 4.标准组件的
I/O选项 5.通讯和
PDSIO®
|
|
2216调节器
|
|
|
|
|
|
|
|
|

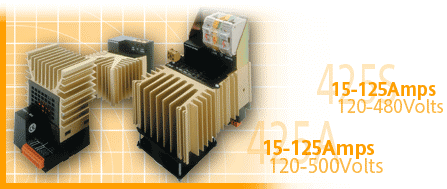

| ·425A/425S调功器
|
 |
425A/425S调功器 |
| ·2400系列回路调节器（温度控制器）
|
 |
测量精度：0.2％；采样速度： 9Hz
；可通过电脑下载用户线性化曲线；可调整输入滤波时间；可实现两个传感器自动或手动切换；且可对两只传感器进行差值或平均值计算；
基本单元具有1路测量输入，1路继电器输出和2路开关输入
3个I/O槽位，最多可增加3路模拟I/O或9路开关I/O；最多可装2个通讯口，可用一个与上位机通讯，另一个进行横向通讯；具有程序控制功能通讯协议：EI
Bisynch，MODBUS，DEVICENET，PROFIBUS PDSIO |

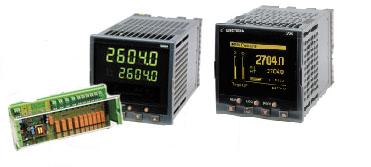

| ·2604/2704回路调节器（温度控制器）
|
 |
最多可达到3个回路；采样精度0.1%(2604),0.05%(2704)；三个回路可独立工作也可相互关联。此表具有数据及逻辑运算功能，可达到50程序（100段/程序，共500段），可任意组态控制算法，可做串级，比率超弛控制；有5个槽位供安装不同的模块用于控制输出，传送输出，报警输出和程序事件输出等，同时表本身还具有8个I/O点可供组态，两个通讯口可用于横向和纵向通讯（多种通讯协议供选择）。此表广泛应用于热处理，陶瓷，玻璃，航空工业，半导体和化工制药等行业。 |

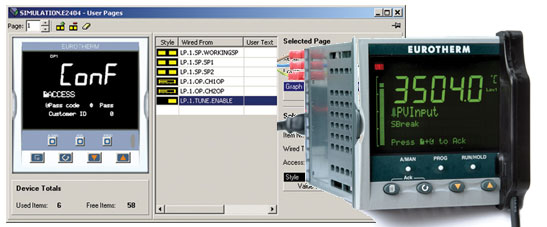

| ·3500系列回路调节器（温度控制器）
|
 |
|
| ·3200系列回路调节器（温度控制器）
|
 |
继电器，逻辑或直流输出； 加热冷却和报警输出； 直流控制或传送输出； 8段程序给定； 电流 |
|
|
|
|
| ·FB系列回路调节器（温度控制器）
|
 |
1、此系列的PID调节器有48*96和96*96两种规格尺寸，采样精度为0.1%，采样速率为20HZ/10HZ/4HZ三种可任意设定。
2、输入有K，J，L，S，B等常见的热电偶，热电阻，0-5V，1-5V，0-20mA，4-20mA。
3、输出有继电器，电压脉冲和4-20mA电流，也可同时具备加热/冷却式的双输出。
4、具备外给定输入，传送输出和手动控制等功能。 5、带有8个存储区域，最多可编辑16段程序。
6、多种通讯方式供选择。 |
| ·F系列回路调节器（温度控制器）
|
 |
1、此系列的PID调节器有48*96和96*96两种规格尺寸，采样精度为0.1%，采样速率为4HZ。
2、输入有K，J，L，S，B等常见的热电偶，热电阻，0-5V，1-5V，0-20mA，4-20mA。
3、输出有继电器，电压脉冲和4-20mA电流，也可同时具备加热/冷却式的双输出。
4、具备外给定输入，传送输出和手动控制功能。带有8个设定值。可做阀位控制。
5、232、422、485三种通讯方式可选。 |
| ·D系列回路调节器（温度控制器）
|
 |
1、此系列的PID调节器有48*96和96*96两种规格尺寸，采样精度为0.3%，采样速率为4HZ。
2、输入有K，J，L，S，B等常见的热电偶，热电阻，0-5V，1-5V，0-20mA，4-20mA。
3、输出有继电器，电压脉冲和4-20mA电流，也可同时具备加热/冷却式的双输出。
4、具备传送输出和手动控制功能。带斜率控制和阀位控制功能。 5、可带485和422通讯功能。 |
| ·CD/CH系列调节器（温度控制器）
|
 |
1、此系列的PID调节器有48*48,48*96,96*96,96*48和72*72mm五种规格尺寸，采样精度为0.3%，采样速率为2HZ。
2、输入有K，J，L，S，B等常见的热电偶，热电阻，0-5V，1-5V，0-20mA，4-20mA。
3、输出有继电器，电压脉冲和4-20mA电流，也可同时具备加热/冷却式的双输出（48*48规格的除外）。
4、CD系列可具备485通讯功能 |
|
CD系列通讯手册
D系列回路调节器的操作手册
CD/CH系列仪表的操作说明
fb系列温控表
FB说明书
f900说明书
日本RKC(理化株式会社)REX-D系列温度控制器
本系列具有测量精度0.3%,带PID自整定,模糊控制,手、自动无扰切换,量程任定,斜率控制,485通讯口,继电器、电压脉冲输出或4-20Ma输出,双回路报警,外部节点输入,模拟传送等功能
|
|
D100系列(48×48×108) |
2000.- |
|
|
D400系列(96×48×114) |
2400.- |
|
|
D900系列(96×96×114) |
2700.- |
|
功能选择: |
模拟量输出(只限D100)(DC0-5V,0-10V,1-5V,0-20Ma,4-20Ma) |
300.- |
|
|
第二输出继电器或电压脉冲 |
200.- |
|
|
第二输出模拟量(只限D400,D900)(DDC0-5V,0-10V,1-5V,0-20Ma,4-20Ma) |
400.- |
|
|
外部节点输入(只限D100) |
200.- |
|
|
模拟传送(DC0-5V,0-10V,0-20Ma,4-20Ma) |
400.- |
|
|
加热器断线报警 |
200.- |
|
|
电流互感器
CTL-6-P-N (0-30A) |
300.- |
|
|
CTL-12-556-10L-N (0-100A) |
400.- |
|
选择举例: |
*
注1:
对于D100,第二输出,外部节点输入,模拟传送,通讯只能选择其一 |
|
|
|
*
注2:
对于D400,D900,第二输出,模拟传送,422通讯只能选择其一 |
|
|
|
D100 (作用类型)-(输出1)(输出2)*(报警)(加热器断线报警)-(节点输入)(传送输入)-(通讯) |
|
|
|
D400(作用类型)-(第二输出)*(报警)(加热器断线报警)-(传送输出)-(通讯) |
|
|
|
D900 (作用类型)-(第二输出)*(报警)(加热器断线报警)-(传送输出)-(通讯) |
|
|
调功器触发板 |
RFPB-C001T2 |
750.- |
一、功能特点
该产品为新型温度控制器，能实施高精度控制且价格最为合理。采用大型LED显示，适用于远距离读取数据，易于监视温度状态，标准机型均具有最新的自主校正（SAT）功能可以自动校正PID常数。适用于挤出机挤筒的温度控制。加热/制冷模式为数字通讯（RS-485），温度报警，加热器断线报警（3相加热器可用）控制环断线报警等功能可供选择。
主结构及功能
* 自主校正功能
* 大屏LED显示
* 加热/制冷控制
* 数字通讯
* 温度报警
* 加热器断线报警
* 控制环断线报警
技术规格
输入
a) 热电偶（TC）：K，J，E，T，R，S，B，U，L，N，PL2，W5Re/w26Re
b) 热电阻（RTD）：Pt100 JPT100
c) 直流输入：DC0~5V，DC1~5V，DC0~20mA*，DC4~20mA*
*需在输入端子间接250W的电阻
输入显示精度：（设定值SV的0.3%+1位）
输入范围：参照输入范围表
采样周期：0.5sec
过程值偏置-1999~9999℃[°F]或-199.9~999.9℃[°F]（温度输入）
±全量程（电压/电流输入）全量
设定范围
a)设定值（SV）：等同温度范围值
b)加热侧比例带（P）：1—量程或0.1—量程（温度输入）*1量程的0.1~100.0%（电压输入）
c)制冷侧比例带（Pc）：加热侧比例的1~1000%
d)积分时间（I）：1—3600sec*2
e)微分时间（D）：1—3600sec*3
f)限制积分动作生效范围（ARW）：比例带的1—100%*4
g)加热侧比例周期1—100sec*5
h)制冷侧比例周期1—100sec*6
i)不感带：-10—10或-10.0—+10.0℃[°F]（温度输入）
量程的-10.0—+10.0%（电压/电流输入）*7
*1.如果比例带设定为0℃[°F]，即成ON-OFF动作
*2.如果积分时间设定为0sec，即成PD动作
*3.如果微分时间设定为0sec，即成PI动作
*4.如果限制积分动作生效范围设为0%，D动作则成OFF
*5.电流输出时不需设定周期
*6.如果不感带设定为负，则成重叠
控制动作
PID控制（ON-OFF，P，PI，PD控制）
a)自动演算功能（AT）
①自调方式：限制周期法
②AT周期：1.5
b)自主校正 设定改变时，自主校正即建立
*加热/制冷PID控制动作除外
控制输出
a)继电器接点输出：250VAC 3A（带负荷）1a连接
*电气性：超过300,000次，额定负荷
b)电压脉冲输出：0—12VDC（负荷电阻：超过600Ω）
c)电流输出：4—20mADC（负荷电阻：低于600Ω）
d)闸流控制管驱动用触发器输出：零测法 中容量驱动
e)闸流控制管输出：额定0.5A（环境温度低于40℃）
温度报警
报警点：双报警（分别设定）
报警种类：偏差报警（上限，下限，上下限，范围内）
过程值输入报警（上限，下限）
设定值报警（上限，下限）
*可以选择待机机能（设定值报警除外）
控制环断线报警（LBA）
LBA设定时间：0.1—200.0min
*不能设定为0.0min
LBA不感带：0-9999℃[°F]（温度输入）
0-量程（电压/电流输入）
*如果设定为0，LBA不动作。
加热器断线报警（HBA）
输入：电流检出器输出
（RKC指定型号CTL-6-P-N，CTL-12-S 56-10L-N）
适用范围： CTL-6-P-N 0-30A
CTL-12-S56-10L-N： 0-100A
报警输出
继电器接点输出，250VAC 1A（带负荷）1a连接
*通断50000次以上。
*控制环断线报警输出需在ALM1或ALM2中选择其一。
*当控制环断线报警被选定时，另一报警不能设定为LBA。
通讯功能（SCI）
接口标准：EIA RS-485
通讯协定：ANSI X3.28(1976)2.5 A4
通讯方法：2线 半双向多站联接
同步方法：起始/停止同步
通讯速度：2400，4800，9600，19200BPS
开始数位：1
数据数位：7或8
检查奇偶：有或无 如“有”时：奇或偶
停止数位：1或2
最大连接点数：32点（地址设定0-99）
其他
断电影响：断电子表20ms或以下无影响
*断电20ms以上，返回初始状态断电的数据保护：不消失性记忆素子支持数据
周围温度：0-50℃[32-122°F]
周围湿度：45-85%RH
日本RKC(理化株式会社)REX～CD系列温度控制器
|
型号 |
|
规 |
|
|
|
格 |
|
|
|
功能及尺寸 |
方
式 |
价格 |
|
CH102 |
|
|
|
|
|
|
|
|
|
48×48×108mm |
单输出,单报警 |
800.- |
|
CH402 |
|
|
|
|
|
|
|
|
|
96×48×112mm |
单输出,单报警 |
850.- |
|
CD501 |
□ |
□ |
□ |
-- |
□ |
□ |
* |
□ |
□ |
48×96×112mm |
单输出,单报警 |
900.- |
|
CD701 |
|
|
|
|
|
|
|
|
|
72×72×112mm |
单输出,单报警 |
1000.- |
|
CD901 |
|
|
|
|
|
|
|
|
|
96×96×112mm |
单输出,单报警 |
1100.- |
|
|
F |
|
|
|
|
|
|
|
|
PID控制,
自整定 |
逆动作 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
D |
|
|
|
|
|
|
|
|
PID控制,
自整定 |
正动作 |
|
|
|
W |
|
|
|
|
|
|
|
|
PID控制,
自整定(水冷) |
加热,冷却 |
100.- |
|
|
A |
|
|
|
|
|
|
|
|
PID控制自整定(空冷) |
加热,冷却 |
100.- |
|
|
|
□ |
|
|
|
|
|
|
|
输入类型 |
|
|
|
|
|
|
□ |
|
|
|
|
|
|
输入范围 |
|
|
|
|
|
|
|
|
M |
|
|
|
|
继电器输出 |
|
|
|
|
|
|
|
|
|
|
|
|
|
触点250VAC3A |
|
|
|
|
|
|
|
|
V |
|
|
|
|
电压脉冲输出 |
|
50.- |
|
|
|
|
|
|
|
|
|
|
|
0-12VDC |
|
|
|
|
|
|
|
|
8 |
|
|
|
|
电流输出 |
|
200.- |
|
|
|
|
|
|
|
|
|
|
|
4-20mADC |
|
|
|
|
|
|
|
|
|
M |
|
|
|
继电器触点输出 |
第二输出 |
|
|
|
|
|
|
|
|
V |
|
|
|
电压脉冲输出 |
(冷却) |
|
|
|
|
|
|
|
|
8 |
|
|
|
电流输出 |
|
300.- |
|
|
|
|
|
|
|
|
|
□ |
|
报警代码 |
第一报警 |
|
|
|
|
|
|
|
|
|
|
|
□ |
报警代码 |
|
100.- |
|
|
|
|
|
|
|
|
|
|
P |
加热器断线报警(0-30A) |
第二报警 |
480.- |
|
|
|
|
|
|
|
|
|
|
S |
加热器断线
报警(0-100A) |
|
510.- |
|
|
|
|
|
|
|
|
|
|
|
注:
通讯板(除CB100) |
|
450.- |
|
|
