CYB13系列隔离式压力变送器
|
| 一、产品介绍： |
二、 实物图例： |
CYB13系列隔离式压力变送器是采用进口的高精度、高稳定性的带不锈钢隔离膜片的压阻式传感器和高性能专用放大电路板装入不锈钢壳体组成。传感器经计算机自动测试并用激光调阻工艺进行全温度范围的零点和满量程补偿，使其具有优良的温度特性和良好的灵敏度线性。
传感器被设计为带不锈钢隔离膜片的全不锈钢体，可适用于各种恶劣环境和腐蚀性介质。标准信号输出，抗干扰能力强，适用于远距离传输。
该变送器可广泛应用于冶金、电力、石油、化工、医药、食品、轻纺、水利、地质等领域对腐蚀性气体、液体、蒸汽的表压、绝压、负压的测量和控制。 |
 |
 |
| 普通型 |
齐平膜型 |
三、 技术参数：
|
量 程 范 围
|
0～10、100…1000(KPa)
|
|
0～2、20…200 (MPa)
|
|
压 力 形 式
|
表压、 绝压、负压 |
|
输 出 信 号
|
4～20mA (1～5V) 二线制 |
|
0～10mA (0～5V) 三线制 |
|
精
度
|
0.1 0.3
0.5
|
|
非线性迟滞重复性
|
≤0.1 ≤0.3 ≤0.5（%FS）
|
|
零 点 漂 移
|
≤0.1 ≤0.3 ≤0.5（%FS/4h）
|
|
零点及灵敏度温度漂移
|
≤0.01 ≤0.03 ≤0.05（%FS/℃）
|
|
长 期 稳 定 性
|
≤±0.1 ≤±0.3（%FS/年）
|
|
工 作 电 压
|
＋12～＋36 （标定值为＋24）或5V（V ） |
|
补
偿 温 度
|
－20～＋60（℃）
|
|
环
境 温 度
|
－20～＋85（℃）
|
|
存 储 温 度
|
－40～＋125（℃）
|
|
过 载 能 力 |
300（% ） |
|
响 应 时 间 |
≤1（ms） |
|
测 量 介 质 |
与316L兼容的腐蚀性介质 |
|
壳 体 材 料 |
1Cr18Ni9Ti |
|
接 口 |
M20×1.5或用户自定 |
|
防 爆 等 级 |
ExibIICT6 |
|
防 护 等 级
|
IP67 |
|
| 四、

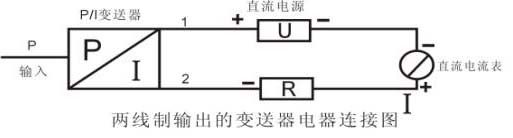

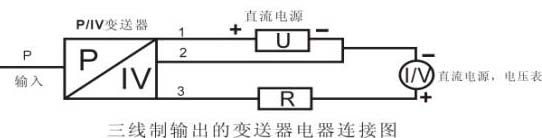

电器连接：
|
|
|
| 五、

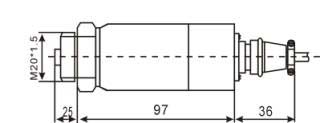

普通型外型尺寸：
|
|
|
|

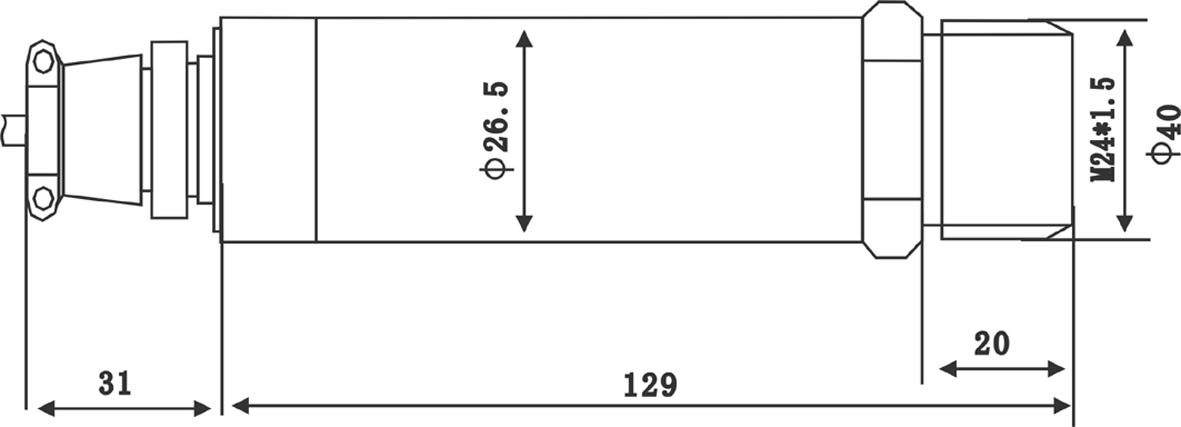

齐平膜型外型尺寸
|
|
|
|
六、 选 型：
|
代 码
|
说 明 |
|
CYB13- |
隔离式压力变送器 |
|
B |
表压型 |
|
F |
负压型 |
|
G |
绝压型 |
|
P |
平膜型 |
| FS |
压力满量程 |
|
I |
电流输出 |
|
V |
电压输出 |
|
X |
外形结构 |
|
J |
精 度 |
|
O |
其它要求 |
|
|
