CYB15P系列高温齐平膜压力变送器
|
| 一、 产品介绍： |

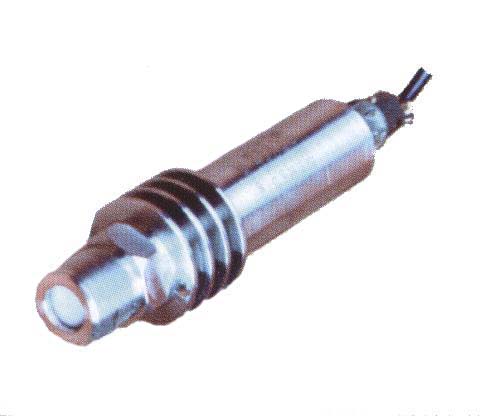

二、 实物图例： |
CYB15P系列高温齐平膜（卫生型）压力变送器由高性能的“溅射薄膜”压力传感器与大规模专用信号调理电路组成。
产品采用“离子束溅射薄膜”技术、在金属弹性体上淀积合金薄膜应变电阻而制成耐高温压力传感器。该传感器的合金薄膜应变电阻与金属膜片“溶”为一体，取代了传统应变式压力传感器中的粘贴工艺，消除了胶层引起的蠕变、老化等缺陷，而且无需充注硅油，力敏芯片直接感受介质压力，弥补了扩散硅传感器受温度影响大，无法在高温区使用的弊端。特殊的合金材料，先进的溅射工艺使产品不仅耐高温，而且防腐蚀。
该变送器广泛用于石油、化工、治金、电力等领域对高温气体、液体、流体、胶体、蒸汽等介质的压力测量和控制。尤其适合用于食品、医药、卫生材料等行业对生产工艺要求无污染的场合。 |
 |
三、 技术参数：
|
量 程 范 围
|
0～10、100…1000(KPa)
|
|
0～2、20…200
(MPa)
|
|
压 力 形 式
|
表压、 绝压 |
|
输 出 信 号
|
4～20mA (1～5V) 二线制 |
|
0～10mA (0～5V) 三线制 |
|
精 度
|
0.1 0.3 0.5
|
|
非线性迟滞重复性
|
≤0.1 ≤0.3 ≤0.5（%FS）
|
|
零 点 漂 移
|
≤0.1 ≤0.3 ≤0.5（%FS/4h）
|
|
零点及灵敏度温度漂移
|
≤0.01 ≤0.03 ≤0.05（%FS/℃）
|
|
长 期 稳 定 性
|
≤0.1；≤0.2;≤0.5（%FS/年）
|
|
工 作 电 压
|
＋12～＋36 （标定值为＋24）（V ） |
|
补
偿 温 度
|
－30～＋150（℃）
|
|
工
作 温 度
|
－20～＋85（℃）
|
|
存
储 温 度
|
-50～+175～+205（℃）
|
|
寿 命 |
＞1×108压力循环（25℃） |
|
响 应 时 间 |
≤1（ms） |
|
测 量 介 质 |
与316L兼容的所有腐蚀性或非腐蚀性介质 |
|
膜 片 材 料 |
316L不锈钢；AI2O3 |
|
壳 体 材 料 |
1Cr18Ni9Ti 和铝合金 |
|
接 口 |
M20×1.5或用户自定 |
|
防 爆 等 级 |
ExibIICT6 |
|
防 护 等 级
|
IP67 |
|
| 四、特 点：
|
1、 测量范围宽：0～10Kpa～200MPa
2、 精度高：优于0.1%FS
3、 稳定性好：≤0.1%FS/年，≤0.01%FS/℃
4、 齐平膜结构，特别适用于粘稠介质并对生产工艺无污染
5、 使用范围高：－50～＋205℃
6、 无需充硅油，溅射薄膜力敏芯片直接感受介质压力
7、 抗干扰设计
8、 防腐性强：316L金属膜片或AI2O3
9、 本安防爆
|

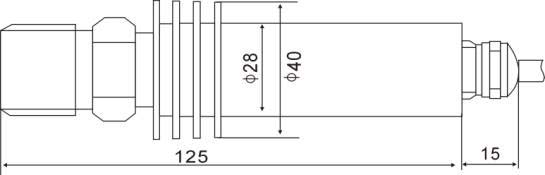

| 五、外型尺寸：
|
|
|
六、 选 型
|
代 码
|
说 明 |
|
CYB15 P - |
齐平膜（卫生型）高温压力变送器 |
|
B |
表压型 |
|
G |
绝压型 |
|
FS |
压力满量程 |
|
C |
温度范围 |
|
I |
电流输出 |
|
E |
316L膜片 |
|
M |
陶瓷膜片 |
|
X |
外型结构 |
|
J |
精 度 |
|
O |
其它要求 |
|
