						| 产品名称:   |



						D型连接器衬料  |
						  |


						|   |
						  |
						 |


						 |
						 |
						 |


						| 技术支持:   |

						给我留言 |
						  |


						| 在线询价:   |



						询价  |
						  |


						| 库存查询:   |


						查询
						  |
						  |


						| 详细资料:   |

						 |
						  |


				 |


				|   |
				  |
				  |





				|   |

				应 用 |


				|   |
				  |


				|   |


					我们的SPRING-LINE
					D-形连接器衬料满足标准连接器接口的大多数屏蔽和接地要求
				 |


				|   |
				  |


				|   |

				特 点 |


				|   |
				  |


				|   |


					D-形连接器衬料通过独立的钩爪来保证实现最大的表面接触以提供优良的EMI保护。当改善表面不规则的性能时,它将减小封闭力
				 |


				|   |
				  |


				|   |

				重要技术参数 |


				|   |
				  |


				|   |

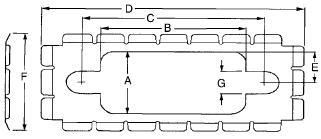

					 表1

					用于9针、15针、25针、37针和50针连接器的全部标准的衬料配置



							|

							XXXX  |


							 材料  |


							A  |


							B  |


							C  |


							D  |


							E  |


							F  |


							G  |


							|

							09A1  |


							不锈钢  |


							11.18  |


							19.81  |


							24.89  |


							35.81  |


							5.59  |


							17.53  |


							4.06  |


							|

							09A2  |


							不锈钢  |


							8.89  |


							19.81  |


							24.89  |


							35.81  |


							4.57  |


							17.53  |


							4.06  |


							|

							09B1  |


							铍-铜  |


							11.18  |


							19.81  |


							24.89  |


							35.81  |


							5.59  |


							17.53  |


							4.06  |


							|

							09B2  |


							铍-铜  |


							8.89  |


							19.81  |


							24.89  |


							35.81  |


							4.57  |


							17.53  |


							4.06  |


							|

							15A1  |


							不锈钢  |


							11.18  |


							28.19  |


							33.27  |


							44.20  |


							5.59  |


							17.53  |


							4.06  |


							|

							15A2  |


							不锈钢  |


							8.89  |


							28.19  |


							33.27  |


							44.20  |


							4.57  |


							17.53  |


							4.06  |


							|

							15B1  |


							铍-铜  |


							11.18  |


							28.19  |


							33.27  |


							44.20  |


							5.59  |


							17.53  |


							4.06  |


							|

							15B2  |


							铍-铜  |


							8.89  |


							28.19  |


							33.27  |


							44.20  |


							4.57  |


							17.53  |


							4.06  |


							|

							25A1  |


							不锈钢  |


							11.18  |


							41.91  |


							46.99  |


							57.91  |


							5.59  |


							17.53  |


							4.06  |


							|

							25A2  |


							不锈钢  |


							8.89  |


							41.91  |


							46.99  |


							57.91  |


							4.57  |


							17.53  |


							4.06  |


							|

							25B1  |


							铍-铜  |


							11.18  |


							41.91  |


							46.99  |


							57.91  |


							5.59  |


							17.53  |


							4.06  |


							|

							25B2  |


							铍-铜  |


							8.89  |


							41.91  |


							46.99  |


							57.91  |


							4.57  |


							17.53  |


							4.06  |


							|

							37A1  |


							不锈钢  |


							11.18  |


							58.17  |


							63.50  |


							74.42  |


							5.59  |


							17.53  |


							4.06  |


							|

							37A2  |


							不锈钢  |


							8.89  |


							58.17  |


							63.50  |


							74.42  |


							4.57  |


							17.53  |


							4.06  |


							|

							37B1  |


							铍-铜  |


							11.18  |


							58.17  |


							63.50  |


							74.42  |


							5.59  |


							17.53  |


							4.06  |


							|

							37B2  |


							铍-铜  |


							8.89  |


							58.17  |


							63.50  |


							74.42  |


							4.57  |


							17.53  |


							4.06  |


							|

							50A1  |


							不锈钢  |


							13.97  |


							55.88  |


							61.21  |


							72.14  |


							7.11  |


							20.32  |


							4.06  |


							|

							50A2  |


							不锈钢  |


							11.43  |


							55.88  |


							61.21  |


							72.14  |


							5.84  |


							20.32  |


							4.06  |


							|

							50B1  |


							铍-铜  |


							13.97  |


							55.88  |


							61.21  |


							72.14  |


							7.11  |


							20.32  |


							4.06  |


							|

							50B2  |


							铍-铜  |


							11.43  |


							55.88  |


							61.21  |


							72.14  |


							5.84  |


							20.32  |


							4.06  |




					表2





							|

							材料性能  |


							|


								不锈钢

								合金-301/302

								硬度-1/2H
							 |


							|

								铍-铜

								铍-25(172)

								硬度(1,000
								psi)-1/4HT
							 |










				 |


				|   |
				  |


				|   |

				订货信息 |


				|   |
				  |


				|   |



					高性能的铍-铜衬料和经济型的不锈钢衬料均有货。

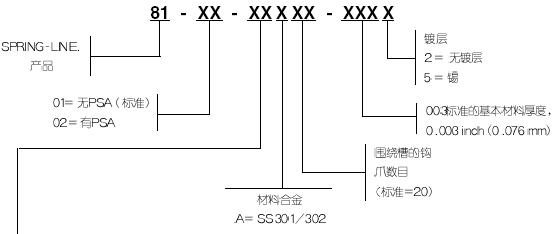

					参考图1,使用下列的物料编号订购D-形连接器衬料




					81 -D -XX XX -2000



				 |


				|   |
				  |


		 |
		  |


		|   |
		  |
		  |


		|   |


						 |

						  |

						  |
