| 产品名称： |
防波套管 |
|
| |
|
|
|
|
|
| 技术支持： |
给我留言 |
|
| 在线询价： |
询价 |
|
| 库存查询： |
查询
|
|
| 详细资料： |
|
|
|
| |
|
|
| |
应 用 |
| |
|
| |
 |
| |
|
| |
特 点 |
| |
|
| |
 |
| |
|
| |
重要技术参数 |
| |
|
| |

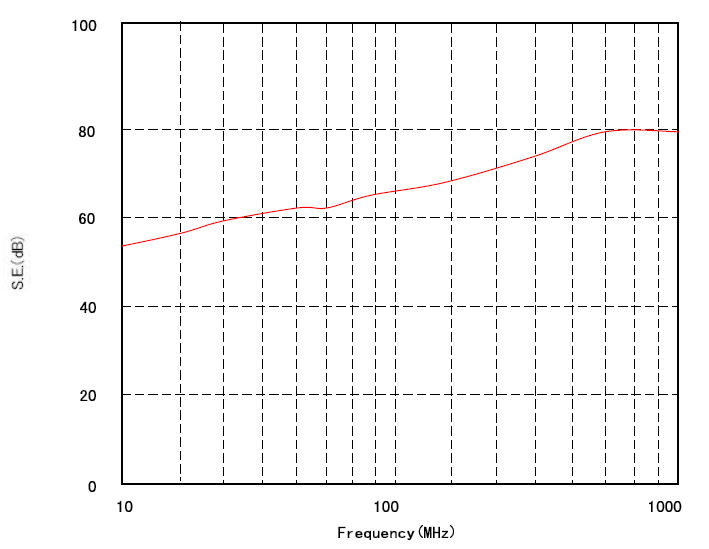

屏蔽效能
|
| |
|
| |

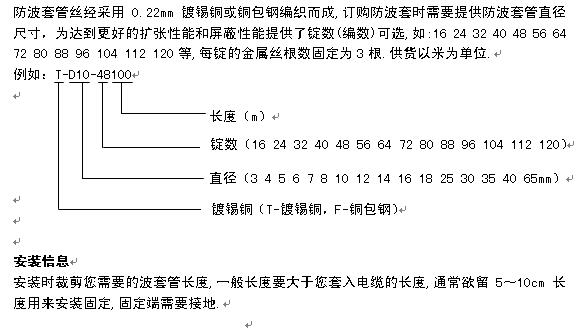

订货信息 |
| |
|
| |
|
| |
|
|
|
| |
|
|
| |
|
|
| 产品名称： |
EMI铁氧体 |
|
| |
|
|
|
|
|
| 技术支持： |
给我留言 |
|
| 在线询价： |
询价 |
|
| 库存查询： |
查询
|
|
| 详细资料： |
|
|
|
| |
|
|
| |
应 用 |
| |
|
| |
广泛应用在计算机、打印机、键盘、PBX、CATV、无线电和电视接收器、医疗电子器件和数据通信设备。
|
| |
|
| |
特 点 |
| |
|
| |
◆
CHO-FOIL带有铜、铝或镀锡铜箔品种，背面是高导电率的压敏粘合剂。
◆
CHO-FOIL铜带满足MIL-T-47012的要求，镀锡铜箔带满足MIL-T-10727对耐腐蚀的要求。
◆
CHO-FOIL铜带供货时可以带不导电粘合剂，用在仅要求表面导电率的应用场合，同时还可以提供带压纹的铜带。
◆
CHO-FAB是使用防腐蚀镀镍织物和高级填充金属颗粒的导电粘合剂技术生产的带料，用在各种EMI屏蔽和接地的使用中。
◆
CHO-FAB带非常坚固并且很轻，具有良好的整合性/包装性能，来提高屏蔽性能和外观质量。
|
| |
|
| |
重要技术参数 |
| |
|
| |
表1
|
典型性能—CHO-SORB EMI铁氧体 |
|
性能 |
单位 |
83-10-xxxx-1000 |
|
材料 |
— |
|
|
初始导磁度﹫B<10高斯,u1 |
— |
850 |
|
磁通密度﹫(B)<10奥斯特 |
高斯 |
2750 |
|
残留磁通密度 |
高斯 |
1200 |
|
损失系数(tan/u1) |
— |
120×10的-6次方@1MHz |
|
居里温度 |
℃ |
>130 |
|
体积电阻率 |
ohm-cm |
10的5次方 |
|
u1(20-70rc)的温度系数 |
%/℃ |
1.0 |
|
推荐的屏蔽范围 |
MHz |
30-200 |
|
| |
|
| |
订货信息 |
| |
|
| |
线珠
阻抗-频率特性
物料编号83-10-B550-1000
|
物料编号
|
尺寸-mm |
阻抗-ohms |
|
A |
B |
C |
D |
﹫25MHz±20% |
﹫100MHz±20% |
|
83-10-B519-1000 |
3.51±0.25 |
61.98±1.5 |
4.45±0.25 |
0.65 |
39 |
68 |
|
83-10-B544-1000 |
3.51±0.25 |
61.98±1.5 |
6.00±0.25 |
0.65 |
48 |
91 |
|
83-10-B545-1000 |
3.51±0.25 |
61.98±1.5 |
6.68±0.25 |
0.65 |
52 |
100 |
|
83-10-B547-1000 |
3.51±0.25 |
61.98±1.5 |
8.89±0.3 |
0.65 |
70 |
133 |
|
83-10-B550-1000 |
3.51±0.25 |
61.98±1.5 |
13.84±0.5 |
0.65 |
114 |
220 |
|
83-10-B840-1000 |
3.51±0.25 |
61.98±1.5 |
7.62±0.3 |
0.65 |
60 |
110 |
注意：线珠成狭带并且在卷轴上供货，内部带的空隙52.4±1.5mm
表面安装珠
阻抗-频率特性
物料编号83-10-S870-1000
|
物料编号 |
尺寸-mm |
|
|
阻抗-ohms
* |
电阻dc/ohms |
|
A |
B |
C |
D |
条宽mm |
件/卷 |
﹫25MHz±20% |
﹫100MHz±20% |
Max |
|
83-10-S870-1000 |
2.84±0.2 |
3.05±0.1 |
5.08-0.85 |
1.50±0.5 |
12 |
2800 |
23 |
47 |
0.6 10的-3次方 |
|
83-10-S871-1000 |
2.84±0.2 |
3.05±0.1 |
9.57-0.95 |
1.50±0.5 |
16 |
2800 |
45 |
95 |
0.9 10的-3次方 |
*阻抗测量使用带弹簧夹夹具HP
16092A的HP4191A。
注意：表面安装珠成条状并且卷在330.2mm卷轴上供货。
绕制屏蔽珠
|
物料编号 |
图 |
圈数 |
线尺寸 |
线长度 |
阻抗(ohms) |
|
10MHz |
50MHz |
100MHz |
|
83-10-W890-1000 |
1 |
2.5 |
24AWG |
38.1±3 |
435 |
824 |
684 |
|
83-10-W891-1000 |
2 |
3 |
24AWG |
38.1±3 |
523 |
1000 |
758 |
|
83-10-W892-1000 |
3 |
1.5 |
24AWG |
38.1±3 |
227 |
432 |
465 |
|
83-10-M12777-1000 |
4 |
2 |
24AWG |
38.1±3 |
327 |
628 |
578 |
|
83-10-M12778-1000 |
5 |
2X1.5 |
24AWG |
38.1±3 |
228 |
429 |
450 |
套管珠
|
物料编号 |
内径(mm) |
外径(mm) |
长度(mm) |
阻抗(ohms) |
|
25MHz±20% |
100MHz±20% |
|
83-10-M12886-1000 |
0.8±0.15 |
2.5±0.15 |
4.0±0.30 |
33 |
52 |
|
83-10-M12887-1000 |
0.8±0.15 |
3.5±0.15 |
14.0±0.40 |
144 |
21 |
|
83-10-M12888-1000 |
0.8±0.15 |
9.8±0.3 |
11.4±0.40 |
167 |
256 |
|
83-10-M12889-1000 |
1.0±0.15 |
3.0±0.15 |
3.0±0.20 |
25 |
47 |
|
83-10-M12890-1000 |
1.0±0.15 |
3.5±0.15 |
8.0±0.30 |
78 |
111 |
|
83-10-M12891-1000 |
1.2±0.15 |
3.0±0.15 |
3.0±0.20 |
23 |
44 |
|
83-10-M12892-1000 |
1.2±0.15 |
3.5±0.15 |
4.0±0.30 |
31 |
46 |
|
83-10-M12893-1000 |
1.2±0.15 |
3.5±0.15 |
5.0±0.30 |
37 |
55 |
|
83-10-M12894-1000 |
1.2±0.15 |
3.5±0.15 |
6.0±0.30 |
45 |
73 |
|
83-10-M12895-1000 |
1.2±0.15 |
3.5±0.15 |
7.0±0.30 |
54 |
84 |
|
83-10-M12896-1000 |
1.3±0.15 |
3.5±0.15 |
5.0±0.30 |
37 |
61 |
|
83-10-M516-1000 |
1.3±0.15 |
3.5±0.15 |
6.0±0.30 |
42 |
72 |
|
83-10-M12897-1000 |
1.3±0.15 |
3.5±0.15 |
9.0±0.30 |
62 |
80 |
|
83-10-M442-1000 |
1.3±0.15 |
3.5±0.20 |
3.25±0.25 |
27 |
44 |
|
83-10-M12898-1000 |
1.5±0.15 |
3.5±0.15 |
6.0±0.30 |
35 |
60 |
|
83-10-M12899-1000 |
1.5±0.15 |
5.0±0.20 |
11.0±0.40 |
93 |
150 |
|
83-10-M942-1000 |
1.57±0.15 |
5.0±0.20 |
11.1±0.40 |
93 |
148 |
|
83-10-M12839-1000 |
1.8±0.15 |
3.5±0.15 |
5.0±0.30 |
27 |
48 |
|
83-10-M12787-1000 |
2.0±0.15 |
4.0±0.20 |
2.0±0.15 |
14 |
37 |
|
83-10-M12901-1000 |
2.0±0.15 |
4.0±0.20 |
4.0±0.30 |
24 |
48 |
|
83-10-M12902-1000 |
2.0±0.15 |
4.0±0.20 |
5.0±0.30 |
28 |
51 |
|
83-10-M12903-1000 |
2.0±0.15 |
4.0±0.20 |
7.0±0.30 |
40 |
64 |
|
83-10-M12779-1000 |
2.0±0.15 |
4.0±0.20 |
10.0±0.40 |
53 |
80 |
|
83-10-M12904-1000 |
2.15±0.15 |
5.0±0.20 |
18.0±0.40 |
128 |
147 |
|
83-10-M12905-1000 |
2.29±0.15 |
4.8±0.20 |
6.35±0.30 |
43 |
80 |
|
83-10-M12906-1000 |
2.3±0.15 |
5.0±0.20 |
5.0±0.30 |
30 |
55 |
|
83-10-M460-1000 |
2.4±0.15 |
7.5±0.20 |
7.5±0.30 |
60 |
102 |
|
83-10-M12907-1000 |
2.6±0.15 |
4.50±0.20 |
12.0±0.40 |
49 |
72 |
|
83-10-M12908-1000 |
3.0±0.20 |
6.0±0.20 |
10.0±0.40 |
52 |
90 |
|
83-10-M12909-1000 |
3.0±0.20 |
7.9±0.20 |
10.0±0.40 |
68 |
79 |
|
83-10-M12910-1000 |
3.0±0.20 |
7.9±0.20 |
19.0±0.40 |
130 |
190 |
|
83-10-M12911-1000 |
3.15±0.20 |
6.0±0.20 |
18.0±0.40 |
100 |
155 |
|
83-10-M12912-1000 |
3.18±0.20 |
8.0±0.20 |
10.06±0.40 |
67 |
115 |
|
83-10-M12913-1000 |
3.3±0.20 |
6.35±0.20 |
12.7±0.40 |
67 |
105 |
|
83-10-M12914-1000 |
3.3±0.20 |
6.35±0.20 |
15.8±0.40 |
76 |
125 |
|
83-10-M12915-1000 |
3.5±0.20 |
12.0±0.30 |
23.0±0.50 |
210 |
328 |
|
83-10-M12916-1000 |
4.0±0.20 |
7.9±0.20 |
12.8±0.40 |
66 |
107 |
|
83-10-M12788-1000 |
4.0±0.20 |
8.0±0.30 |
4.0±0.20 |
23 |
46 |
|
83-10-M12917-1000 |
4.3±0.20 |
6.5±0.20 |
10±0.40 |
34 |
62 |
|
83-10-M12918-1000 |
4.3±0.20 |
11.5±0.30 |
20±0.50 |
148 |
210 |
|
83-10-M12919-1000 |
4.3±0.20 |
11.5±0.30 |
26±0.60 |
190 |
270 |
|
83-10-M12920-1000 |
4.5±0.25 |
9.3±0.30 |
9.50±0.30 |
53 |
98 |
|
83-10-M12921-1000 |
4.88±0.20 |
12.3±0.30 |
25.4±0.60 |
172 |
264 |
|
83-10-M12789-1000 |
5.0±0.20 |
9.0±0.30 |
3±0.25 |
21 |
54 |
|
83-10-M245-1000 |
5±0.25 |
9.50±0.30 |
10.4±0.40 |
53 |
81 |
|
83-10-M446-1000 |
5±0.25 |
9.50±0.30 |
14.5±0.40 |
75 |
121 |
|
83-10-M445-1000 |
5±0.25 |
9.50±0.30 |
15.88±0.40 |
74 |
103 |
|
83-10-M454-1000 |
5±0.25 |
9.50±0.30 |
19±0.40 |
9 |
135 |
|
83-10-M12923-1000 |
5±0.25 |
9.50±0.30 |
19.5±0.40 |
98 |
153 |
|
83-10-M828-1000 |
5±0.20 |
9.65±0.25 |
4.83±0.45 |
25 |
47 |
|
83-10-M12924-1000 |
5±0.20 |
10±0.30 |
10±0.40 |
54 |
85 |
|
83-10-M12925-1000 |
5±0.25 |
11±0.30 |
18.5±0.40 |
113 |
178 |
|
83-10-M12926-1000 |
5±0.25 |
11±0.30 |
25±0.60 |
145 |
230 |
|
83-10-M12927-1000 |
5.2±0.25 |
9.50±0.30 |
9.5±0.30 |
45 |
76 |
|
83-10-M12928-1000 |
5.2±0.25 |
9.50±0.30 |
10±0.40 |
48 |
74 |
|
83-10-M12853-1000 |
5.5±0.25 |
10.50±0.30 |
20±0.50 |
95 |
135 |
|
83-10-M12780-1000 |
5.6±0.25 |
12±0.30 |
20±0.50 |
119 |
175 |
|
83-10-M12929-1000 |
5.6±0.25 |
12±0.30 |
30±0.70 |
180 |
260 |
|
83-10-M12930-1000 |
5.8±0.25 |
9.50±0.30 |
10±0.40 |
38 |
68 |
|
83-10-M12931-1000 |
5.8±0.25 |
19±0.50 |
31.5±0.80 |
291 |
423 |
|
83-10-M12932-1000 |
6.0±0.30 |
8±0.20 |
9.8±0.30 |
35 |
55 |
|
83-10-M12933-1000 |
6.0±0.30 |
10±0.30 |
10±0.40 |
38 |
66 |
|
83-10-M12934-1000 |
6.0±0.30 |
10±0.30 |
14±0.40 |
45 |
73 |
|
83-10-M12790-1000 |
6.0±0.20 |
12±0.30 |
4±0.30 |
24 |
47 |
|
83-10-M12935-1000 |
6.35±0.30 |
14.2±0.40 |
15±0.40 |
92 |
146 |
|
83-10-M1246-1000 |
6.35±0.30 |
14.2±0.40 |
28.5±0.60 |
164 |
255 |
|
83-10-M12936-1000 |
6.7±0.30 |
9.8±0.30 |
13.5±0.40 |
43 |
91 |
|
83-10-M12937-1000 |
6.99±0.30 |
14.99±0.40 |
19±0.40 |
107 |
171 |
|
83-10-M12823-1000 |
6.99±0.30 |
14.99±0.40 |
27.94±0.40 |
151 |
237 |
|
83-10-M636-1000 |
6.99±0.30 |
15.65±0.40 |
28.57±0.60 |
164 |
258 |
|
83-10-M12939-1000 |
7.0±0.30 |
10±0.30 |
10±0.40 |
31 |
57 |
|
83-10-M12940-1000 |
7.0±0.30 |
12±0.30 |
15±0.40 |
60 |
92 |
|
83-10-M12941-1000 |
7.0±0.30 |
14.20±0.40 |
15±0.40 |
78 |
116 |
|
83-10-M12942-1000 |
7.0±0.30 |
14.20±0.40 |
23.5±0.50 |
127 |
204 |
|
83-10-M12781-1000 |
7.0±0.30 |
14.20±0.40 |
28.5±0.60 |
143 |
243 |
|
83-10-M12784-1000 |
7.0±0.30 |
16.00±0.40 |
28±0.60 |
174 |
247 |
|
83-10-M12782-1000 |
7.87±0.30 |
15.80±0.40 |
28.57±0.60 |
148 |
241 |
|
83-10-M12943-1000 |
7.90±0.30 |
15.80±0.40 |
16±0.40 |
74 |
117 |
|
83-10-M827-1000 |
7.92±0.25 |
15.80±0.75 |
14.27±0.35 |
79 |
121 |
|
83-10-M12791-1000 |
8.0±0.30 |
12.50±0.30 |
6.35±0.30 |
27 |
52 |
|
83-10-12819-1000 |
8.0±0.30 |
12.50±0.30 |
12.5±0.40 |
42 |
72 |
|
83-10-M12945-1000 |
8.0±0.30 |
14.20±0.40 |
15±0.40 |
63 |
107 |
|
83-10-M12864-1000 |
8.0±0.30 |
14.20±0.40 |
28.5±0.60 |
128 |
195 |
|
83-10-M12947-1000 |
8.0±0.30 |
15.25±0.40 |
28±0.60 |
122 |
180 |
|
83-10-M12793-1000 |
8.20±0.25 |
16.50±0.30 |
16±0.40 |
87 |
145 |
|
83-10-M12871-1000 |
8.30±0.30 |
17.50±0.40 |
28.5±0.60 |
148 |
242 |
|
83-10-M12948-1000 |
8.50±0.30 |
12.00±0.30 |
15±0.40 |
45 |
85 |
|
83-10-M12840-1000 |
8.76±0.30 |
17±0.40 |
25.4±0.60 |
122 |
180 |
|
83-10-M12783-1000 |
9.0±0.30 |
16±0.40 |
17±0.40 |
61 |
115 |
|
83-10-M12949-1000 |
9.0±0.30 |
16±0.40 |
20±0.50 |
98 |
124 |
|
83-10-M12785-1000 |
9.0±0.30 |
16±0.40 |
28±0.60 |
104 |
178 |
|
83-10-M12950-1000 |
9.0±0.30 |
16±0.40 |
28.5±0.60 |
105 |
195 |
|
83-10-M12794-1000 |
9.5±0.30 |
17.5±0.40 |
6.35±0.30 |
31 |
53 |
|
83-10-M248-1000 |
9.5±0.30 |
17.5±0.40 |
28.5±0.60 |
115 |
170 |
|
83-10-M12951-1000 |
9.5±0.30 |
17.5±0.40 |
35±0.80 |
152 |
253 |
|
83-10-M12952-1000 |
10.0±0.40 |
15.25±0.40 |
28.5±0.60 |
81 |
128 |
|
83-10-M12953-1000 |
10.0±0.40 |
16±0.40 |
28±0.60 |
91 |
156 |
|
83-10-M12954-1000 |
10.0±0.40 |
17.5±0.40 |
40±0.90 |
123 |
232 |
|
83-10-M12795-1000 |
10.0±0.40 |
18±0.40 |
10±0.30 |
47 |
77 |
|
83-10-M12955-1000 |
10.0±0.40 |
18±0.50 |
28±0.60 |
124 |
209 |
|
83-10-M12956-1000 |
10.0±0.40 |
18±0.50 |
29±0.60 |
128 |
210 |
|
83-10-M12957-1000 |
10.16±0.40 |
18.6±0.50 |
25±0.60 |
115 |
178 |
|
83-10-M249-1000 |
10.16±0.40 |
18.6±0.50 |
28.57±0.60 |
126 |
201 |
|
83-10-M12796-1000 |
10.20±0.40 |
20±0.50 |
10±0.30 |
53 |
86 |
|
83-10-M12792-1000 |
10.50±0.30 |
15±0.30 |
12±0.30 |
37 |
62 |
|
83-10-M12820-1000 |
10.70±0.40 |
17.5±0.40 |
28.5±0.60 |
90 |
150 |
|
83-10-M250-1000 |
12.83±0.40 |
25.9±0.46 |
28.57±0.76 |
127 |
195 |
|
83-10-M12958-1000 |
13.0±0.40 |
19±0.50 |
29±0.60 |
60 |
105 |
|
83-10-M12797-1000 |
13.5±0.30 |
22±0.50 |
8±0.30 |
37 |
78 |
|
83-10-M637-1000 |
13.77±0.40 |
28.5±0.46 |
28.57±0.76 |
158 |
250 |
|
83-10-M12798-1000 |
14.0±0.30 |
22±0.50 |
10±0.30 |
42 |
84 |
|
83-10-M12772-1000 |
15.0±0.30 |
25±0.40 |
12±0.30 |
53 |
97 |
|
83-10-M12773-1000 |
16.0±0.40 |
28±0.60 |
13±0.30 |
63 |
112 |
|
83-10-M825-1000 |
19.0±0.50 |
29±0.75 |
7.49±0.25 |
31 |
75 |
|
83-10-M12774-1000 |
19.0±0.40 |
31±0.50 |
8±0.30 |
36 |
79 |
|
83-10-M12775-1000 |
27.40±0.60 |
40.6±0.80 |
15±0.40 |
55 |
106 |
|
83-10-M256-1000 |
36.0±0.75 |
61.4±1.30 |
12.8±0.50 |
58 |
124 |
|
| |
|
|
|
| |
|
|
| |
|
|
| 产品名称： |
EMI滤波器 |
|
| |
|
|
|
|
|
| 技术支持： |
给我留言 |
|
| 在线询价： |
询价 |
|
| 库存查询： |
查询
|
|
| 详细资料： |
|
|
|
| |
|
|
| |
应 用 |
| |
|
| |
EMI滤波器是单个的元件，设计用于减少数字信号线上的辐射，并且没有明显增加传播延迟。
|
| |
|
| |
特 点 |
| |
|
| |
◆
平直抑制特性，意味着无瞬时扰动（不像纯铁珠）
◆
不需要接地或屏蔽
◆
dB插入损失50-200MHz
◆
将不影响信号传播
◆
成本低
◆
卷料供货用于自动插入
|
| |
|
| |
重要技术参数 |
| |
|
| |
插入损失（在50-ohm回路）：
50
MHz……………………12dB
100 MHz……………………15dB
150 MHz……………………15dB
200 MHz……………………15dB
传播延迟……………………＜10毫微秒
电流容量……………………500mA
颜色……………………海蓝
|
| |
|
| |
订货信息 |
| |
|
| |
|
物料编号 |
尺寸（标准）mm |
导线 |
|
80-10-9714-1000 |
直径：4.7mm
长：13.97mm |
#22规，涂焊料铜长27.94mm |
|
| |
|
|
|
| |
|
|
| |
|
|
| |
|
|
|
 |
|
更多产品请看本公司产品专用销售网站:欢迎来电查询购买商运达产品或索取免费详细资料、设计指南和光盘
；产品凡多，未能尽录，欢迎来电查询。
商运达射频微波光电产品网:HTTP://www.rfoe.net/ 商运达传感器专家仪器仪表世界网：http://www.sensor-ic.com/
商运达智能工控公共安全网：http://www.pc-ps.net/
商运达电子元器件网：http://www.sunstare.com/
商运达军工产品网：hrrp：//www.Junpinic.com/
商运达单片机专用电路网://www.icasic.com/
商运达实业科技产品网://www.sunstars.cn/
射频微波光电元器件销售热线：
地址：深圳市福田区福华路福庆街鸿图大厦1602室
电话：0755-83396822
83397033
传真：0755-83376182
（0）13823648918
MSN:
SUNS8888@hotmail.com
邮编：518033
E-mail:szss20@163.com
QQ: 195847376
深圳赛格展销部：深圳华强北路赛格电子市场2583号
电话：0755-83665529 13823648918
技术支持:
0755-83394033 13501568376
北京分公司：北京海淀区知春路132号中发电子大厦3097号 TEL：4006579498
18927445855 13823791822 FAX：010-62543996
上海分公司：上海市北京东路668号上海賽格电子市场D125号
TEL：4006571586
56703037 13823676822 FAX：021-56703037
西安分公司：西安高新开发区20所(中国电子科技集团导航技术研究所)
西安劳动南路88号电子商城二楼D23号
TEL：4006572198
13072977981 FAX:029-88789382
