| 产品名称： |
F系列铁氧体滤波连接器 |
|
| |
|
|
|
|
|
| 技术支持： |
给我留言 |
|
| 在线询价： |
询价 |
|
| 库存查询： |
查询
|
|
| 详细资料： |
|
|
|
| |
|
|
| |
应 用 |
| |
|
| |
F系列是一种标准的PCB滤波连接器,成本低廉。主要应用于计算机、微机和外围设备终端等领域。在数据通信终端或数字设备应用中抑制共模躁音。
|
| |
|
| |
特 点 |
| |
|
| |
◆
成本低廉：替代PCB板上单个的铁氧体磁珠,高性能铁氧体滤波,节省成本和空间。
◆
紧凑设计：.318″PCB脚位
，可完全替代标准的不带滤波的D型连接器。
◆
设计灵活：9、15、25针/孔标准密度和15针/孔以上高密度可供选择。
◆
提供针-地和针-针滤波，在PCB印制板对应孔位上能直接安装，外壳金属屏蔽作用。
◆
可靠性：满足FCC、VDE、EN55022和日本VCCI规范要求。UL94V-0
|
| |
|
| |
重要技术参数 |
| |
|
| |
◆
电性能：

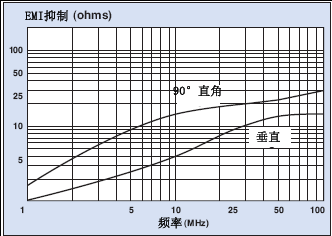

插入损耗范围：1MHz至300MH，最小插入损耗如下图
额定电流：5Amps；介质耐压：1000VDC；额定电压：至500VDC
绝缘阻抗：1000Megohms@500VDC；
|
频率
（MHz） |
抑制阻抗（Ohms） |
 |
|
弯角安装 |
垂直安装 |
|
1 |
2 |
1 |
|
10 |
15 |
6 |
|
30 |
20 |
10 |
|
50 |
23 |
12 |
|
100 |
27 |
15 |
◆
机械性能：
外壳前部：不锈钢，镀锡
灌封材料：热塑UL94V-0级，黑色
针：铜；孔：磷青铜；
针/孔电镀：复合电镀，镍上唰金小于10µ″
温度范围：-40~+105℃
|
| |
|
| |
订货信息 |
| |
|
| |
|
| |
|
|
|
| |
|
|
|
| 产品名称： |
100系列片式电容滤波连接器 |
|
| |
|
|
|
|
|
| 技术支持： |
给我留言 |
|
| 在线询价： |
询价 |
|
| 库存查询： |
查询
|
|
| 详细资料： |
|
|
|
| |
|
|
| |
应 用 |
| |
|
| |
100系列是一种标准的PCB滤波连接器,成本低廉。主要应用于计算机、工控设备、图像工作站、PBX电信设备、基站和医疗设备等领域。
|
| |
|
| |
特 点 |
| |
|
| |
◆
成本低廉：片式电容滤波，替代PCB上单个的滤波电容,节省成本和空间。
◆
紧凑设计：.318″、.405″和.590″PCB脚位
，可完全替代标准的不带滤波的直插式连接器。
◆
设计灵活：9、15、25和37针/孔可供选择，滤波电容量可选择50pF~5600pF和47nF+/-20%
◆
产品结构：壳体内采用UL94V-0高温热塑结构，工业标准界面，片式电容焊接在连接器内的PCB上。
◆
可靠性：每针100%经过严格的电性能测试，确保整体性能。
◆
FED/MIL认证：UL94V-0，UL/CSA认证。
|
| |
|
| |
重要技术参数 |
| |
|
| |
◆
电性能：

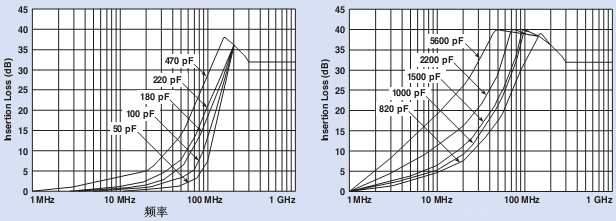

插入损耗范围：1MHz至5GHz提供优良的EMI滤波特性，最小插入损耗如下图
额定电流：5Amps；
工作电压：200VDC，介质耐压：700VDC
接触阻抗：8Mohms；
绝缘阻抗：500Megohms@100VDC;
电容量：50pF、100pF、120pF、180pF、220pF、470pF、820pF、1000
pF
、1500
pF
、2200
pF、5600pF
和47nF+/-20%
◆
机械性能：
外壳材料：不锈钢，镀锡
灌封材料：热塑UL94V-0级，黑色
通孔：铜镀锡；螺孔：锌
针：铜；孔：磷青铜；针/孔电镀：复合电镀，里层镀镍1.27µm,表面镀金0.38µm
PCB锁扣：铜合金，镀锡
温度范围：-40~+125℃ |
| |
|
| |
订货信息 |
| |
|
| |
型号：56
–
1 0 4
–
004
–
5-
T
A B C D E F G
A：表示滤波连接器系列，代码56
B：表示100系列片式电容滤波连接器，代码1
C：针或孔数，0=9；1=15；2=25；3=37
D：安装结构：1=针/焊杯；2=针/90°弯角；3=孔/PCB垂直安装；4=孔/90°弯角；5=针/孔/转接器；
6=孔/焊杯；7=针/
PCB垂直安装
E：电容量代码：
002=100
pF；003=220
pF；004=470
pF；005=820
pF；006=1500
pF；007=5600pF；
008=50
pF；009=180
pF；010=1000
pF；011=2200pF；012=47nF；
F：PCB脚位：3=.318″；
4=.405″；
5=.590″(仅适用于90°弯角连接器)
G：安装或配件选项：
--
=.120″通孔和0.38µm镀金
3G=镀金30µ″(0.76µm)
5G=镀金50µ″(1.27µm)
SC和PCB垂直安装
TIB=法兰盘后4-40螺纹
TIF=法兰盘前4-40螺纹
MIB=法兰盘后M3螺纹
90°弯角和转接器
--
=无GBL
GL=法兰盘上4-40螺纹，带接地锁扣
T=法兰盘上4-40螺纹
GB=无接地锁扣
M=M3螺纹
详细尺寸图请参考“100系列片式电容滤波连接器设计尺寸”
|
| |
|
|
|
| |
|
| |
|
| |
|
|
| 产品名称： |
500系列Low
profile滤波连接器 |
|
| |
|
|
|
|
|
| 技术支持： |
给我留言 |
|
| 在线询价： |
询价 |
|
| 库存查询： |
查询
|
|
| 详细资料： |
|
|
|
| |
|
|
| |
应 用 |
| |
|
| |
500系列是一种替代标准连接器的滤波连接器,是解决FCC/EC/VCCI的EMI问题的理想选择。主要应用于计算机、工控设备、图像工作站、PBX电信设备、基站和医疗设备等领域。
|
| |
|
| |
特 点 |
| |
|
| |
◆
优良滤波：馈通陶瓷管电容滤波，C型结构，接地面设计提供良好的EMI屏蔽
◆
紧凑设计：.318″脚位，可完全替代标准的不带滤波的连接器。
◆
设计灵活：9、15、25针/孔可供选择，滤波电容量可选择120pF~1500pF+/-30%
◆
可靠性：每针100%经过严格的电性能测试，确保整体性能。
◆
FED/MIL认证：UL94V-0，UL/CSA认证。符合MIL-C-24308标准。
|
| |
|
| |
重要技术参数 |
| |
|
| |
◆
电性能：
插入损耗范围：1MHz至5GHz提供优良的EMI滤波特性，最小插入损耗如下图
额定电流：5Amps；
R.F.电流：0.3Amps；
工作电压：100VDC，介质耐压：300VDC
接触阻抗：10Mohms；
绝缘阻抗：1Gohms；
电容量：120pF、440
pF
、840
pF
、1000
pF、1500pF+/-30%
500系列Low
Profile滤波连接器电气性能
|
电容量
pF ±30% |
3dB截止
频率
MHz |
插入损耗（dB） |
 |
|
20
MHz |
100
MHz |
500
MHz |
1
GHz |
2
GHz |
5
GHz |
|
120 |
40 |
-- |
4 |
21 |
26 |
26 |
20 |
|
440 |
11 |
3 |
15 |
27 |
33 |
32 |
25 |
|
840 |
6 |
6 |
19 |
32 |
38 |
37 |
25 |
|
1000 |
3 |
8 |
21 |
35 |
41 |
38 |
25 |
|
1500 |
2 |
10 |
25 |
40 |
47 |
42 |
25 |
◆
机械性能：
外壳材料：不锈钢，镀锡
绝缘材料：填充玻璃聚酯，防火等级UL94V-0
针：铜合金CA725，镀金0.38µm
孔：铜合金CA725，镀金0.76µm
接地平面：磷青铜，镀镍；
接地簧片：铍铜镀锡
MIL-T-10727
温度范围：-40~+125℃
电容：钛酸钡陶瓷材料，管状结构
◆
更多的机械、电气和环境性能测试请参考
“滤波连接器性能测试数据”
|
| |
|
| |
订货信息 |
| |
|
| |
订货型号设计：
型号：
56
–
5 2 4
–
013
-
GBL
A B C D E F
A：表示滤波连接器系列，代码56
B：表示500
Low Profile系列，代码5
C：针或孔数，0=9；1=15；2=25
D：安装结构：2=针/90°PCB直角安装；3=孔/PCB垂直安装；4=孔/90°PCB直角安装
7=针/
PCB垂直安装
E：电容量代码：010=120pF；011=440
pF；012=840
pF；013=1000
pF；014=1500pF
F：安装或配件选项：
TI=法兰盘上4-40螺纹
BL=法兰盘上4-40螺纹，带接地锁扣（仅适用于90°PCB直角安装）
GBLF=带铁氧体的接地锁扣，组成LC滤波，加强性能。（仅适用于90°PCB直角安装）
详细尺寸图请参考“500系列Low
Profile滤波连接器设计尺寸”
|
| |
|
|
|
| |
|
|
|
| 产品名称： |
600系列高密度滤波连接器 |
|
| |
|
|
|
|
|
| 技术支持： |
给我留言 |
|
| 在线询价： |
询价 |
|
| 库存查询： |
查询
|
|
| 详细资料： |
|
|
|
| |
|
|
| |
应 用 |
| |
|
| |
600系列是一种高密度高性能的滤波连接器,广泛应用于通信设备、基站、保密通讯、医疗电子、工控设备、VGA、计算机、图像工作站和航空航天等领域。
|
| |
|
| |
特 点 |
| |
|
| |
◆
优良滤波：采用陶瓷管电容滤波，C型结构，接地平面设计提供良好的EMI屏蔽
◆
设计灵活：15、26、44、62、78针/孔可供选择，滤波电容量可选择85pF~4000pF
◆
可靠性：每针100%经过严格的电性能测试，确保整体性能。
◆
FED/MIL认证：UL94V-0，UL/CSA认证。符合MIL-C-24308标准。
|
| |
|
| |
重要技术参数 |
| |
|
| |
◆
电性能：
插入损耗范围：1MHz至5GHz提供优良的EMI滤波特性，最小插入损耗如下图
额定电流：5Amps；
R.F.电流：0.3Amps；额定电压：最大1000VDC
接触阻抗：10Mohms
600高密度滤波连接器电气性能
|
滤波
设计
代码 |
滤波
电路 |
电容 |
3dB截
止频
率MHz |
介质
电压 |
工作
电压
-55/125C |
最小插入损耗(dB) |
|
|
电容量
pF |
误差 |
5
MHz |
10
MHz |
20
MHz |
50
MHz |
100
MHz |
200
MHz |
500
MHz |
1
GHz |
2
GHz |
5
GHz |
|
| |
|
15 |
C
|
85pF |
±25% |
60 |
300V |
100V |
- |
- |
- |
- |
1 |
6 |
16 |
21 |
22 |
20 |
|
|
16 |
180pF |
±25% |
28 |
300V |
100V |
- |
- |
- |
1 |
8 |
10 |
18 |
25 |
26 |
24 |
|
|
18 |
1000pF |
±25% |
5.1 |
300V |
100V |
- |
3 |
8 |
14 |
20 |
25 |
32 |
35 |
41 |
39 |
|
|
19 |
4000pF |
±25% |
1.3 |
300V |
100V |
8 |
13 |
19 |
26 |
31 |
37 |
45 |
48 |
52 |
47 |
|
◆
机械性能：
外壳材料：压铸锌，镀镍，镀层最小3.81µm
绝缘材料：填充玻璃聚酯，防火等级UL94V-0
针：铜合金，镀金0.38µm
孔：铜合金，镀金0.76µm
接地平面：铜，可焊接；
接地簧片：铍铜镀锡
MIL-T-10727
温度范围：-55~+125℃
电容：钛酸钡陶瓷材料，管状结构
◆
更多的机械、电气和环境性能测试请参考
“滤波连接器性能测试数据”
|
| |
|
| |
订货信息 |
| |
|
| |

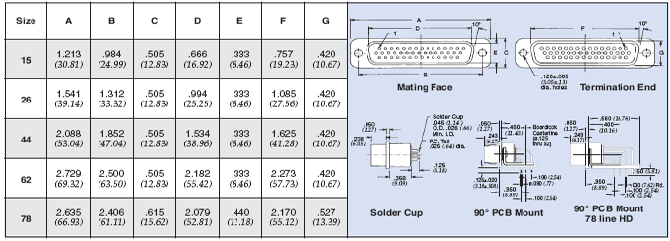

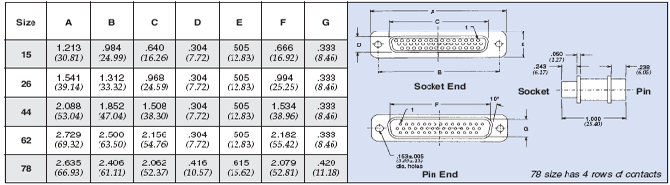

针/孔
转接器
针或孔
焊杯引线、PCB安装和PCB直角90°安装
订货型号设计：
型号： 56
–
6 0 5
–
0 15
-
LI
A
B C D E F G
A：表示滤波连接器系列，代码56
B：表示高密度系列，代码6
C：针或孔数，0=15；1=26；2=44；3=62；4=78
D：安装结构：1=针/焊杯；2=针/90°PCB直角安装；3=孔/PCB安装；4=孔/90°PCB直角安装
5=针/孔
转接器；7=针/
PCB安装
E：特殊要求：0=所有针/孔一样（标准）；9=特殊要求的滤波电容量
F：滤波设计代码：15=85pF；16=180
pF；18=1000
pF；19=4000
pF；20=完全绝缘
G：其他选项：LI=4-40螺纹；S=Solder
dip tails；50G=镀金厚度µ
|
| |
|
|
|
| |
|
|
|
| 产品名称： |
700系列高性能滤波连接器 |
|
| |
|
|
|
|
|
| 技术支持： |
给我留言 |
|
| 在线询价： |
询价 |
|
| 库存查询： |
查询
|
|
| 详细资料： |
|
|
|
| |
|
|
| |
应 用 |
| |
|
| |
700系列是一种专业应用的滤波连接器,广泛应用于通信设备、基站、保密通讯、医疗电子、工控设备、微波TX/RX、计算机、图像工作站和航空航天等领域。
|
| |
|
| |
特 点 |
| |
|
| |
◆
优良滤波：采用陶瓷管电容滤波，C或Pi型结构，接地平面设计提供良好的EMI屏蔽
◆
设计灵活：9、15、25、37、50针/孔多种安装方式可供选择，不同的电容量和滤波结构也可选择
◆
安装结构：包括PCB垂直安装、PCB直角安装、无焊绕接引线安装、焊杯式安装和针/孔转接器等。
◆
可靠性：每针100%经过严格的电性能测试，确保整体性能。
◆
FED/MIL认证：UL94V-0，UL/CSA认证。
|
| |
|
| |
重要技术参数 |
| |
|
| |
◆
电性能：
插入损耗范围：1MHz至5GHz提供优良的EMI滤波特性，最小插入损耗如下图
额定电流：5Amps；
R.F.电流：0.3Amps
接触阻抗：10Mohms
700高性能滤波连接器电气性能
|
滤波设计代码 |
滤波
电路 |
电容 |
3dB截
止频率MHz |
介质电压 |
工作
电压 |
最小插入损耗(dB) |
|
|
电容量pF |
误差 |
5
MHz |
10
MHz |
20
MHz |
50
MHz |
100
MHz |
200
MHz |
500
MHz |
1
GHz |
2
GHz |
5
GHz |
|
| |
|
J |
Pi
|
100pF |
+100-0% |
32 |
300V |
100V |
- |
- |
- |
2 |
6 |
11 |
27 |
40 |
43 |
40 |
|
|
A |
310pF |
±20% |
17 |
300V |
100V |
- |
- |
3 |
7 |
13 |
21 |
36 |
43 |
50 |
45 |
|
|
C |
1000pF |
+100-0% |
3.2 |
300V |
100V |
-- |
5 |
9 |
19 |
30 |
43 |
62 |
70 |
68 |
63 |
|
|
K |
2500pF |
+100-0% |
1.3 |
150V |
50V |
8 |
13 |
18 |
33 |
45 |
58 |
73 |
78 |
70 |
65 |
|
|
E |
4000pF |
+100-0% |
0.8 |
150V |
50V |
8 |
13 |
20 |
35 |
48 |
61 |
76 |
80 |
70 |
65 |
|
|
N |
C
|
375pF |
±20% |
14 |
600V |
200V |
- |
- |
2 |
7 |
13 |
20 |
29 |
35 |
30 |
29 |
|
|
L |
500pF |
±20% |
10.6 |
600V |
200V |
- |
- |
3 |
10 |
15 |
22 |
31 |
37 |
33 |
31 |
|
|
Ｆ |
830pF |
±20% |
6.4 |
600V |
200V |
- |
4 |
9 |
16 |
22 |
28 |
35 |
39 |
38 |
36 |
|
|
Ｂ |
1000pF |
+100-0% |
3.2 |
600V |
200V |
- |
5 |
10 |
17 |
23 |
30 |
37 |
43 |
44 |
42 |
|
|
Ｄ |
5000pF |
+100-0% |
0.64 |
300V |
100V |
10 |
16 |
22 |
30 |
35 |
41 |
50 |
52 |
52 |
52 |
|
◆
机械性能：
外壳材料：压铸锌，镀镍，镀层最小3.81µm
绝缘材料：填充玻璃聚酯，防火等级UL94V-0
针：铜合金，镀金0.38µm
孔：铜合金，镀金0.76µm
接地平面：铜，可焊接；
接地簧片：铍铜镀锡
MIL-T-10727
温度范围：-55~+125℃
电容：钛酸钡陶瓷材料，管状结构
◆ 更多的机械、电气和环境性能测试请参考
“滤波连接器性能测试数据”
|
| |
|
| |
订货信息 |
| |
|
| |
|
| |
|
|
|
| |
|
|
|
| 产品名称： |
Combo滤波连接器 |
|
| |
|
|
|
|
|
| 技术支持： |
给我留言 |
|
| 在线询价： |
询价 |
|
| 库存查询： |
查询
|
|
| 详细资料： |
|
|
|
| |
|
|
| |
应 用 |
| |
|
| |
Combo滤波连接器是一种大电流电源滤波连接器，或电源和信号滤波组合的复合滤波连接器,广泛应用于通信基站、48V
DC电源、开关和传输设备、工控设备、医疗电子、计算机工作站和电源等领域。
|
| |
|
| |
特 点 |
| |
|
| |
◆
优良滤波：信号、电源和同轴连接采用馈通陶瓷管电容滤波，接地平面设计提供良好的EMI屏蔽
◆
设计灵活：多种复合结构可供选择，不同的电容量和滤波结构也可选择
◆
安装结构：包括PCB垂直安装、PCB直角安装、焊杯式安装等。
◆
可靠性：每针100%经过严格的电性能测试，确保整体性能。
|
| |
|
| |
重要技术参数 |
| |
|
| |
◆
电性能：
插入损耗范围：1MHz至5GHz提供优良的EMI滤波特性
额定电流：40Amps；
工作电压：200VDC
绝缘阻抗：1Gohms（100V）
介质耐压：600VDC
电容量：470、820、1000、1500、4000pF+/-20%（信号线滤波10~5000pF可选）
◆
机械性能：
外壳材料：不锈钢，镀锡
电源线：铜，镀金0.000762µm
信号线：针：铜，镀金0.000762µm
孔：铜合金，镀金0.000762µm
绝缘材料：填充玻璃聚酯，防火等级UL94V-0
温度范围：-55~+125℃
电容：钛酸钡陶瓷材料，管状结构
|
| |
|
| |
订货信息 |
| |
|
| |

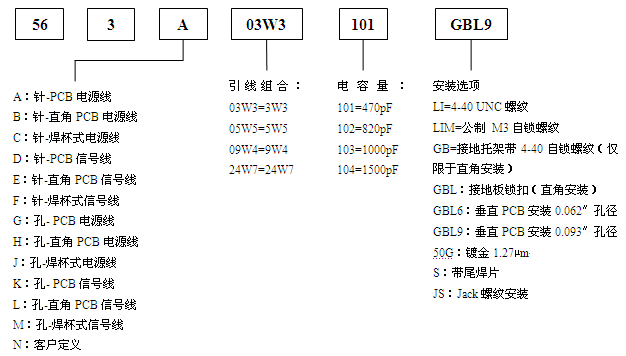

订货型号设计：
设计尺寸参考如下：

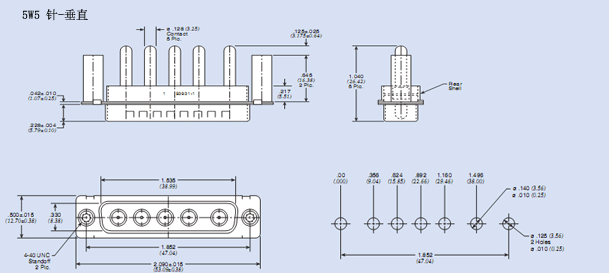

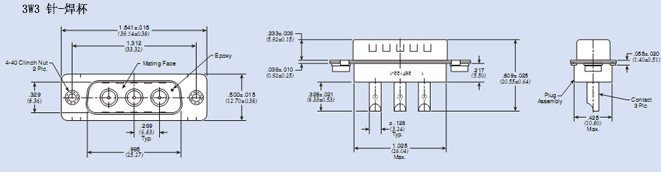

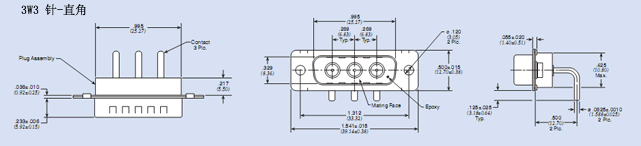

3W3、5W5 Combo滤波连接器设计尺寸

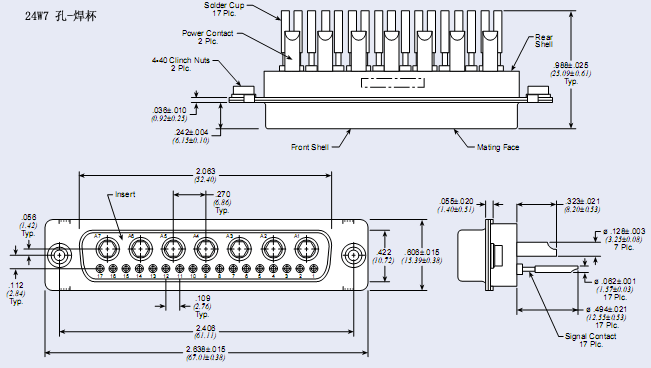

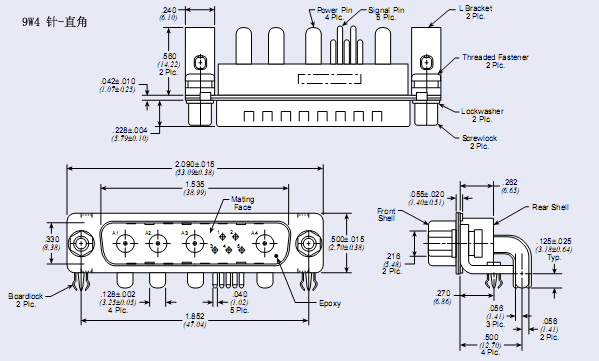

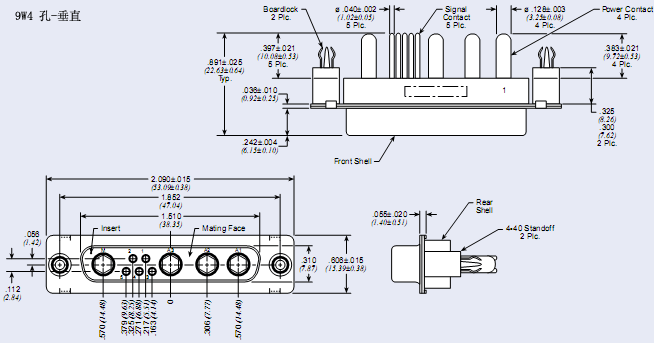

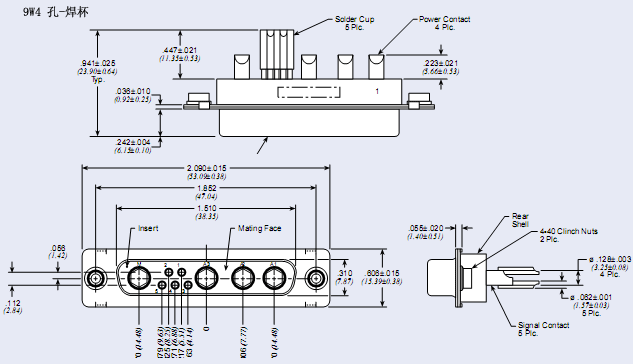

9W4、24W7 Combo滤波连接器设计尺寸
|
| |
|
|
|
| |
|
|
|
| 产品名称： |
带ESD/EFT保护的瞬态抑制滤波连接器 |
|
| |
|
|
|
|
|
| 技术支持： |
给我留言 |
|
| 在线询价： |
询价 |
|
| 库存查询： |
查询
|
|
| 详细资料： |
|
|
|
| |
|
|
| |
应 用 |
| |
|
| |
这种滤波连接器为静电放电（ESD）和瞬态放电（EFT）提供保护，避免损坏或摧毁您的设备，设计符合IEC61000-4标准，应用于高速信号和数字设备领域。
|
| |
|
| |
特 点 |
| |
|
| |
◆
I/O接口提供ESD/EFT保护，防止产生EMI问题
◆
较低的接地阻抗，有效地利用空间
◆
完全保护：所有的线，包括接地线，提供双向保护
◆
设计灵活：采用不同的电容量为瞬态保护提供低通属性，金属外壳EMI屏蔽，应用于数字或高速信号线时电容量可低至1/2pF
|
| |
|
| |
重要技术参数 |
| |
|
| |
◆

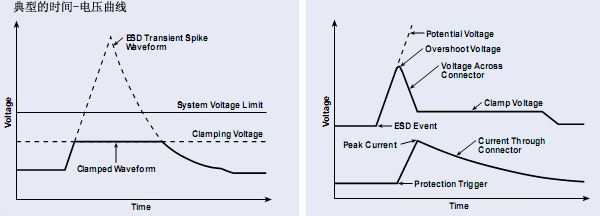

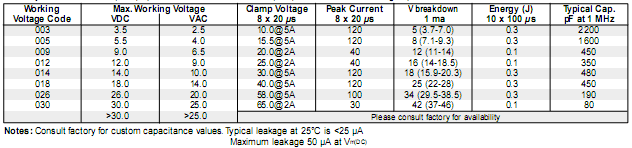

电性能：参考如下典型的时间-电压曲线
◆
机械性能：
外壳材料：不锈钢，镀锡
密封材料：黑色热塑，UL94V-0
针：铜
孔：磷青铜
螺孔：锌
针/孔电镀：复合电镀，在镍表面镀金0.38µm
/1.27µm |
| |
|
| |

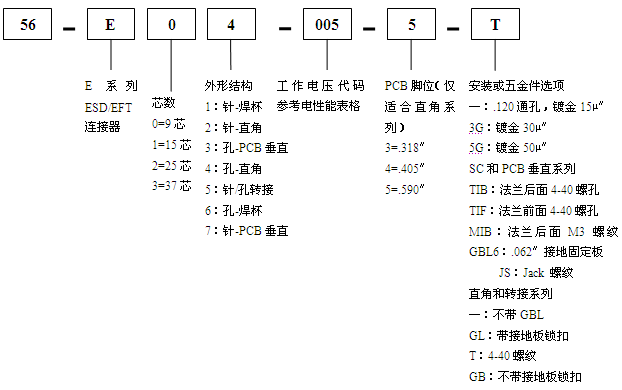

订货信息 |
| |
|
| |
|
| |
|
|
|
| |
|
|
| |
|
|
| 产品名称： |
数据通信滤波连接器 |
|
| |
|
|
|
|
|
| 技术支持： |
给我留言 |
|
| 在线询价： |
询价 |
|
| 库存查询： |
查询
|
|
| 详细资料： |
|
|
|
| |
|
|
| |
应 用 |
| |
|
| |
广泛应用于网络数据设备、个人和工业计算机及外围设备、工作站、传真机、复印机、电话数据传输、打印机、测试设备、电缆制造、宽带传输设备、医疗电子和多路技术等安全工业领域。
|
| |
|
| |
特 点 |
| |
|
| |
◆
成本优势：较低的安装成本解决EMI问题
◆
设计灵活：50针或孔数，不同的电容量可选择，塑胶部分UL94V-0等级
可替代传统的带状数据通信连接器，安装脚位也一致
◆
可靠性：符合VDE规格0871，0875~0878，VFG和VCCI躁声要求
连接器壳体通过CSA认证
|
| |
|
| |
重要技术参数 |
| |
|
| |
◆
电性能：

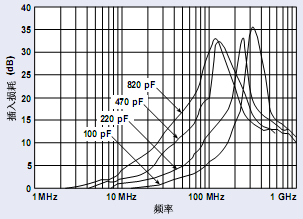

插入损耗范围：1MHz至18GHz提供优良的EMI滤波特性，典型的插入损耗如下图
额定电流：5Amps；
工作电压：至1000VDC
介质耐压：1000VDC（FCC
第68章测试规范）
电容量：100、220、470、820+/-15%（转接器）+/-20%（其他连接器）
损耗因数：2.5%(转接器),
5%(其他连接器)
温度范围：-55~+125℃
◆

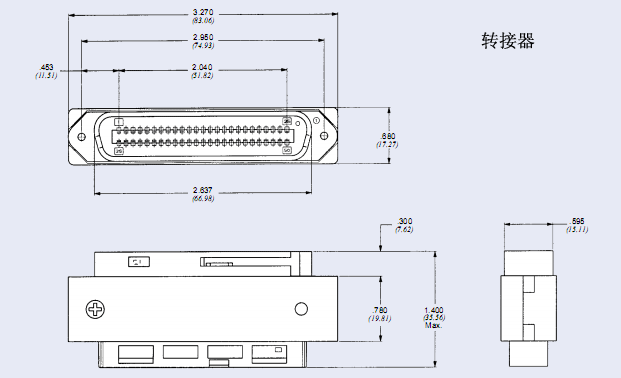

机械性能-转接器：
外壳材料：锌
热塑内封：黑色，高强度
针/孔：铜合金，在镍表面上镀金0.
762µm
◆
机械性能-其他连接器：
外壳材料：不锈钢，镀锡
热塑内封：蓝色，30%填充玻璃
针/孔：磷青铜，在镍表面上涮金小于0.254µm
|
| |
|
| |

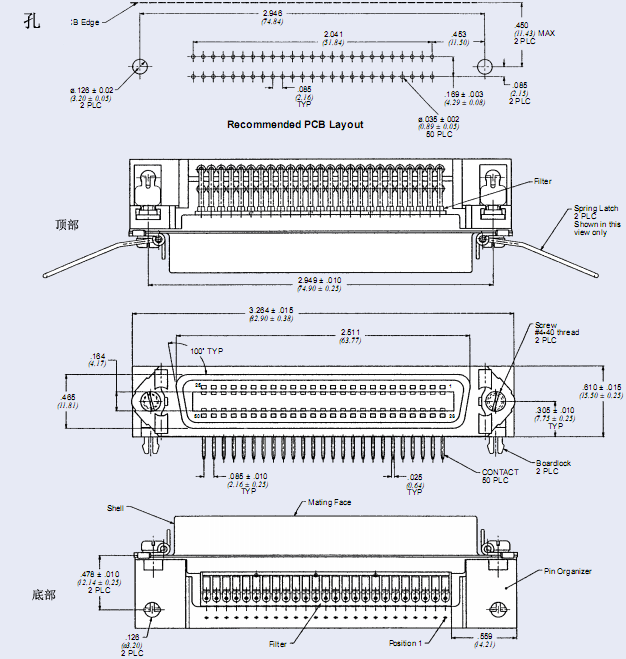

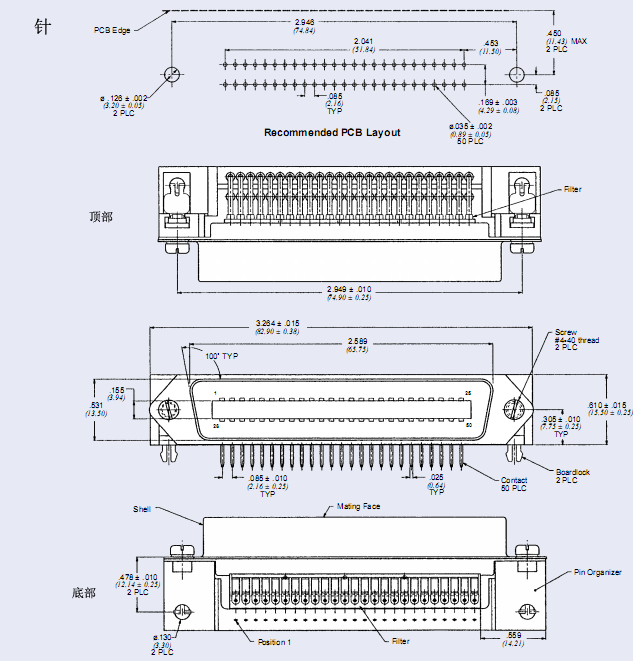

订货信息 |
| |
|
| |
|
型号 |
电容量 |
|
56-882-002 |
100pF,
±20% |
|
56-882-003 |
220pF,
±20% |
|
56-882-004 |
470pF,
±20% |
|
56-882-005 |
820pF,
±20% |
|
型号
|
电容量
|
|
56-886-002
|
100pF,
±20%
|
|
56-886-003
|
220pF,
±20%
|
|
56-886-004
|
470pF,
±20%
|
|
56-886-005
|
820pF,
±20%
|
|
型号 |
电容量 |
|
56-889-002 |
100pF,
±15% |
|
56-889-003 |
220pF,
±15% |
|
56-889-004 |
470pF,
±15% |
|
56-889-005 |
820pF,
±15% |
|
| |
|
|
|
| |
|
|
| |
|
 |
|
更多产品请看本公司产品专用销售网站:欢迎来电查询购买商运达产品或索取免费详细资料、设计指南和光盘
；产品凡多，未能尽录，欢迎来电查询。
商运达射频微波光电产品网:HTTP://www.rfoe.net/ 商运达传感器专家仪器仪表世界网：http://www.sensor-ic.com/
商运达智能工控公共安全网：http://www.pc-ps.net/
商运达电子元器件网：http://www.sunstare.com/
商运达军工产品网：hrrp：//www.Junpinic.com/
商运达单片机专用电路网://www.icasic.com/
商运达实业科技产品网://www.sunstars.cn/
射频微波光电元器件销售热线：
地址：深圳市福田区福华路福庆街鸿图大厦1602室
电话：0755-83396822
83397033
传真：0755-83376182
（0）13823648918
MSN:
SUNS8888@hotmail.com
邮编：518033
E-mail:szss20@163.com
QQ: 195847376
深圳赛格展销部：深圳华强北路赛格电子市场2583号
电话：0755-83665529 13823648918
技术支持:
0755-83394033 13501568376
北京分公司：北京海淀区知春路132号中发电子大厦3097号 TEL：4006579498
18927445855 13823791822 FAX：010-62543996
上海分公司：上海市北京东路668号上海賽格电子市场D125号
TEL：4006571586
56703037 13823676822 FAX：021-56703037
西安分公司：西安高新开发区20所(中国电子科技集团导航技术研究所)
西安劳动南路88号电子商城二楼D23号
TEL：4006572198
13072977981 FAX:029-88789382
