环境亮度传感器
| 图片 |
型号 |
名称 |
描述 |
 |
ALS-PD70-01C/TR7 |
环境亮度传感器 |
波长: 390~700nm, 中心波长: 630nm, 中作电压:
2.5~5.5V. |
 |
ALS-PT17-51C/L177/TR |
环境亮度传感器 |
波长: 390~700nm, 中心波长: 630nm, 中作电压:
2.5~5.5V. |
 |
ALS-PDIC15-21C/L230/ |
环境亮度传感器 |
波长: 390~700nm, 中心波长: 590nm, 中作电压:
2.5~5.5V. |
 |
ALS-PT19-315C/L177/T |
环境亮度传感器 |
波长: 390~700nm, 中心波长: 630nm, 中作电压:
2.5~5.5V. |
 |
ALS-PDIC15-21B/TR8 |
环境亮度传感器 |
波长: 390~700nm, 中心波长: 580nm, 中作电压:
1.5~5.5V. |
 |
ALS-PDIC17-55C/TR8 |
环境亮度传感器 |
波长: 390~700nm, 中心波长: 590nm, 中作电压:
1.8~5.5V. |
 |
ALS-PT243-3B |
环境亮度传感器 |
波长: 390~700nm, 中心波长: 580nm, 中作电压:
1.8~5.5V. |
 |
ALS-PT204-6C/177 |
环境亮度传感器 |
波长: 390~700nm, 中心波长: 630nm, 中作电压:
2.5~5.5V. |
 |
ALS-PT243-3C/177 |
环境亮度传感器 |
波长: 390~700nm, 中心波长: 630nm, 中作电压:
2.5~5V. |
|
|
|
本公司长期主营日本东芝（TOSHIBA）
公司全系列线阵CCD芯片芯片像素覆盖范
围由128像素～10550像素，像素尺寸覆盖
4μm～14μm，工作频率由100KHz～25MHz，
以及黑白及彩色等多种型号可供用户选择。
|
 |
|
序号 |
型号 |
像敏单元数 |
像元尺寸(μm) |
中心距（μm） |
典型感度（V/lx．S） |
动态范围 |
驱动方式 |
最高工作频率（MHz） |
|
1. |
TCD1001P |
128×1 |
32×32 |
32 |
85 |
500 |
单 路 |
6 |
|
2. |
TCD1209D |
2048×1 |
14×14 |
14 |
31 |
2000 |
单 路 |
20 |
|
3. |
TCD1200D |
2160×1 |
14×14 |
14 |
45 |
1700 |
双 路 |
2 |
|
4. |
TCD1206SUP |
2160×1 |
14×14 |
14 |
45 |
1700 |
双 路 |
2 |
|
5. |
TCD1208AP |
2160×1 |
14×14 |
14 |
110 |
750 |
双 路 |
2 |
|
6. |
TCD1251D |
2700×1 |
11×11 |
11 |
35 |
3800 |
双 路 |
3 |
|
7. |
TCD1252AP |
2700×1 |
11×11 |
11 |
62 |
750 |
双 路 |
3 |
|
8. |
TCD1304AP |
3648×1 |
8×200 |
8 |
160 |
300 |
双 路 |
1 |
|
9. |
TCD1305P |
3648×1 |
8×64 |
8 |
64 |
300 |
双 路 |
1 |
|
10. |
TCD132D |
1024×1 |
14×14 |
14 |
12 |
1500 |
单 路 |
2 |
|
11. |
TCD1500C |
5340×1 |
7×7 |
7 |
4.8 |
3000 |
单 路 |
8 |
|
12. |
TCD1501D |
5000×1 |
7×7 |
7 |
13 |
3000 |
双 路 |
12 |
|
13. |
TCD1702C |
7500×1 |
7×7 |
7 |
9 |
2000 |
双 路 |
10 |
|
14. |
TCD1703C |
7500×1 |
7×7 |
7 |
16 |
1660 |
双 路 |
20 |
|
15. |
TCD1705D |
7450×1 |
4.7×4.7 |
4.7 |
15 |
1300 |
双 路 |
20 |
|
16. |
TCD1706D |
7400×1 |
4.7×4.7 |
4.7 |
15 |
2000 |
四 路 |
25 |
|
17. |
TCD1707D |
7450×1 |
4.7×4.7 |
4.7 |
15 |
2000 |
双 路 |
25 |
|
18. |
TCD2252D |
2700×3 |
8×8 |
8 |
7,9,3 |
800 |
双 路 |
4 |
|
19. |
TCD2301C |
3648×3 |
8×8 |
8 |
1.1，1.4，0.5 |
750 |
双 路 |
4 |
|
20. |
TCD2557D |
5340×3 |
7×7 |
7 |
9.3，9.9，5.4 |
800 |
双 路 |
6 |
|
21. |
TCD2561D |
5340×4 |
7×7 |
7 |
9，10.5，5.5 ，21 |
1000 |
双 路 |
10 |
|
22. |
TCD2558D |
5340×3 |
7×7 |
7 |
9.9 |
5000 |
三 路 |
6 |
|
23. |
TCD2901D |
10550×3 |
4×4 |
4 |
2.5，2.4，1.4 |
1500 |
双 路 |
5 |
|
24. |
TCD2950D |
21360×3 |
4×2.8 |
4 |
1.4，1.9，1.3 |
750 |
双 路 |
10 |
|
25. |
TCD2953CF |
21360×3 |
4×4 |
4 |
1.5，2.0，1.4 |
480 |
双 路 |
10 |
Linear CCD Array(线性CCD阵列):
- CCD111 256
x 1线阵CCD芯片
- CCD133A
1024 x 1线阵CCD芯片
- CCD134 1024
x 1线阵CCD芯片
- CCD143A 2048
x 1线阵CCD芯片
- CCD153A 512
x 1 线阵CCD芯片
- CCD181 2592
x 1线阵CCD芯片
- CCD191 6000
x 1线阵CCD芯片
- CCD525 2,048
x 96 TDI（时间延迟积分）芯片
- CCD5061 6144
x 128 TDI芯片
- CCD8091 9216
x 128 TDI 芯片
- CCD10121 12288
x 128 TDI 芯片
- CCD442A 2048
x 2048 前感光全帧读出CCD芯片
- CCD447 2048
x 2048全帧读出CCD芯片，具有两个告诉及两个高灵敏度读 出口设计，前感光及背感光结构
- CCD485 4096
x 4097前感光全帧读出CCD芯片
- CCD486 4096
x 4097全帧读出CCD芯片，具有四个低噪声前置放大器，前 感光及背感光结构
- 更多产品内容,请与我们联系: TEL:021-54971821,54971822 E-mail:frank.shuai@e-otron.com
|
|
|
|

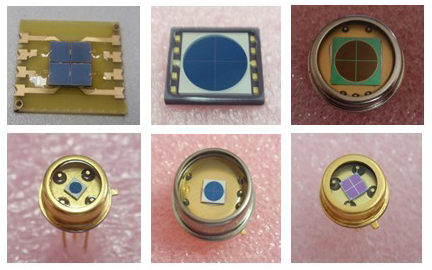

硅四象限探测器（波长400-1100nm):
主要应用：太阳能跟踪器，激光制导，光电对中，激光测量等。
|
型号 |
受光面积 |
间隙尺寸
um |
响应波段nm |
|
芯片 |
封装 |
尺寸
mm |
面积
mm2? |
|
DP3.22-6 |
TO5 |
1.4x2.3 |
3.22 |
50 |
400-1100 |
|
QP1-6 |
TO5 |
Φ1.13 |
1.00 |
16 |
400-1100 |
|
QP2-6 |
TO5 |
Φ1.60 |
2.00 |
20 |
400-1100 |
|
QP5-6 |
TO5 |
Φ2.52 |
5.00 |
24 |
400-1100 |
|
QP5.8-6 |
TO5 |
2.40x2.40 |
5.80 |
50 |
400-1100 |
|
QP10-6 |
TO8S |
Φ3.57 |
10.00 |
28 |
400-1100 |
|
QP20-6 |
TO8S |
Φ5.05 |
20.00 |
34 |
400-1100 |
|
QP50-6 |
TO8S |
Φ7.80 |
50.00 |
42 |
400-1100 |
|
QP100-6 |
U1 |
Φ11.20 |
100.00 |
50 |
400-1100 |
|
TQD586T5 |
TO5 |
2.4 x 2.4 |
5.76 |
50 |
350-1100 |
|
QP154-Q |
TO1032 |
Φ14.0 |
154.00 |
100 |
850-1100 |
|
QP50-Q |
TO1032 |
Φ7.98 |
50 |
70 |
850-1100 |
|
PDA33 |
U1 |
6x6 |
36 |
100 |
400-1100 |
|
PDA43 |
U1 |
8.6x8.6 |
73.96 |
100 |
400-1100 |
InGaAs四象限探测器
|
型号 |
受光面积直径 |
象限缝隙 |
灵敏度1310nm |
灵敏度 1550nm |
暗电流 |
结电容 |
上升时间 |
串扰 |
反偏电压 |
|
Q1000 |
1000μm |
0.045 mm |
0.9 A/W |
0.95 A/W |
0.5 nA
Vr = 5.0V |
25 pF |
3ns
Vr = 5.0V |
1 max
λ =1550nm Vr=5.0V |
15 V max |
|
Q3000 |
3000μm |
0.045 mm |
0.9 A/W |
0.95 A/W |
2 nA
Vr = 5.0V |
225 pF |
24 ns
Vr = 5.0V |
1 max
λ =1550nm Vr=5.0V |
10 V max |
Series Q: 1064 nm YAG 增强四象限探测器
|
型号 |
受光面积 |
间隙
μm |
暗电流
nA @ 150V, 23°C |
上升时间
ns @ 150V, 1064nm |
|
|
QP100-Q-SM |
10.0 x 10.0 |
100 |
50 |
20 |
6 |
|
QP154-Q-TO1032 |
?14.0 |
154 |
100 |
20 |
6 |
APD 四象限探测器
|
型号 |
受光面积 |
间隙
μm |
暗电流
nA @ M=100, 23°C |
上升时间
ns @ 150V, 1064nm |
|
|
QA4000-9 |
Ø4(12.56)
|
110 |
4 |
2 |
6 |
|
QA4000-10 |
Ø4(12.56)
|
154 |
6 |
6 |
6 |

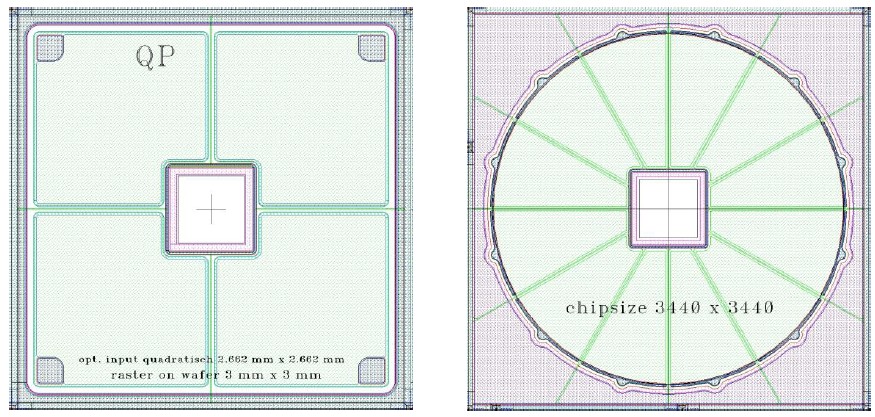

通孔四象限探测器
型号：OSQ16-THD,波长：400-1100nm,受光面积和通孔直径可选，
详细资料请与我们联系： 帅先生
另有内置放大电路四象限探测器，自然光敏感四象限探测器，紫外光敏感四象限探测器，宽温度范围四象限探测系列，四象限探测器应用电路板等，如有需要请与我们联系：
帅先生

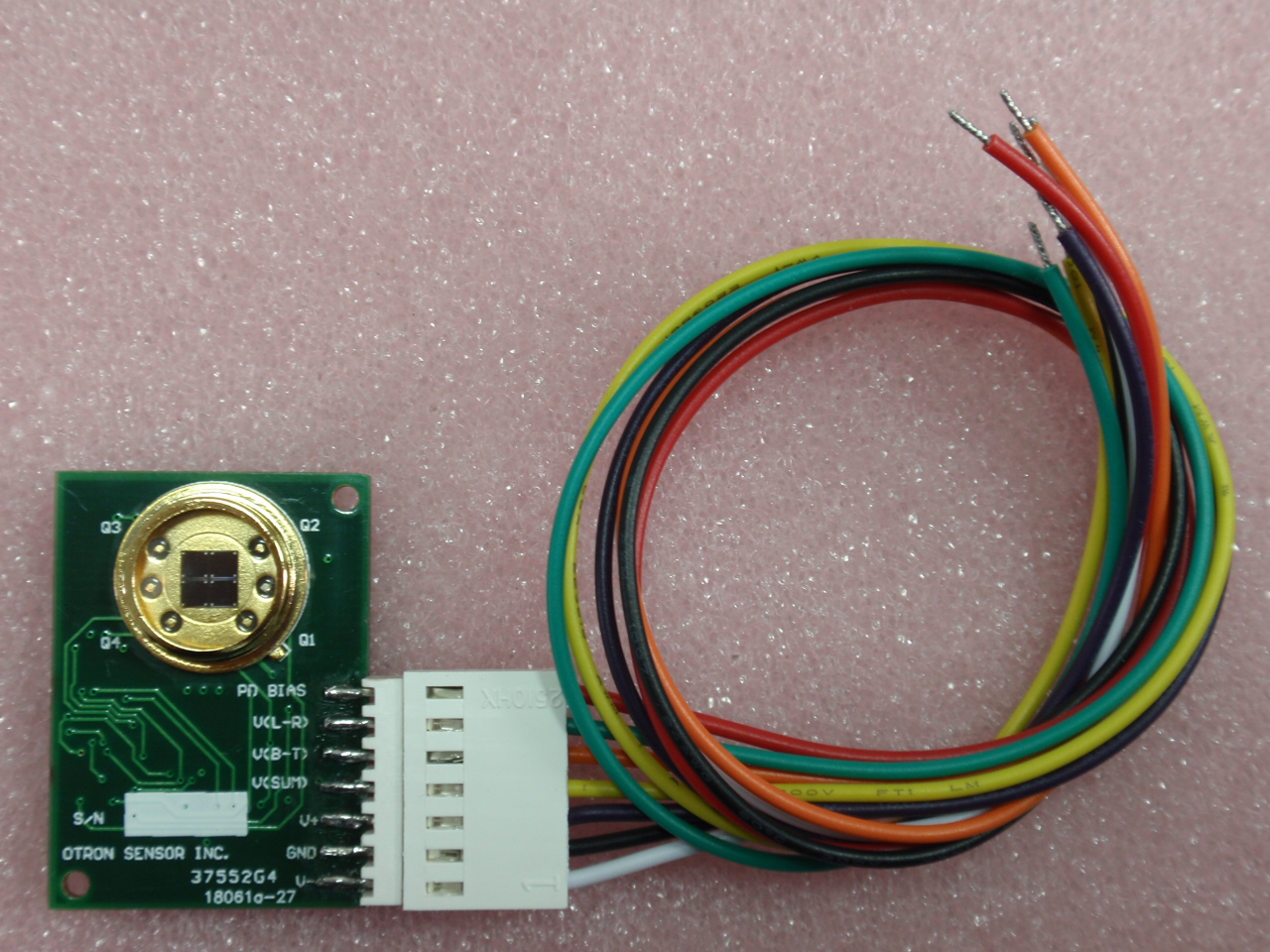

四象限探测器模块系列
型号：OSQ16-SD2
型号：OSQ50-SD2
 n
型号：OSQ20-SD2
型号：OSQ100-SD2
四象限放大模块OSM50-IT
 |
|
|
|
四象限光电探测器在光电信号检测、光电定向、光电准直、光电对中、光电自动跟踪、光电制导等多个技术领域得到了广泛的应用。本说明书所介绍的四象限探测器数字处理模块的基本功能是将四象限探测器的光强信号转换为数字信号，并通过USB
接口将数据传输至计算机上进行显示、分析或存储，以满足用户对四象限数据处理的要求。本信号处理模块具有信号转换精度高、数据处理软件功能强大的特点。
一、主要技术参数
通道数目 4
光强信号输入带宽 10k
AD 采样速率 20k
AD 位数 14bit
AD 转换输入量程 ±5V，±10V
AD 转换非线性度 ±2LSB
系统噪声 5 m Vrms (±10 V 量程)
最大温度漂移 50 ppm/°C
数据传输接口 USB1.1
电源 220V±10V 50/60Hz
二、基本结构

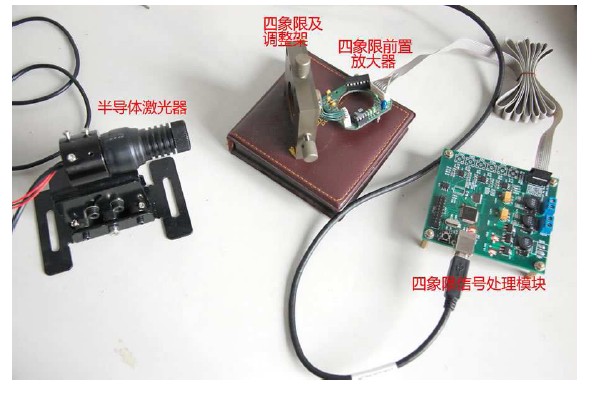

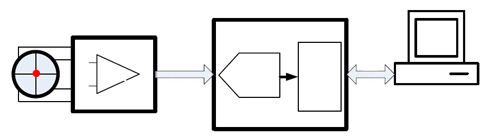

四象限探测器信号处理模块的连接示意图如下图所示
激光光斑照射到四象限探测器表面上，在各个象限分别产生光电流，经前置放大器放大后传送至信号处理模块。该处理模块内包含4路AD转换器及一片单片机（MCU），4
路光信号在MCU 的控制下，经过AD 转换成为数字信号后，从USB接口传输至计算机处理。
三、主要功能及说明

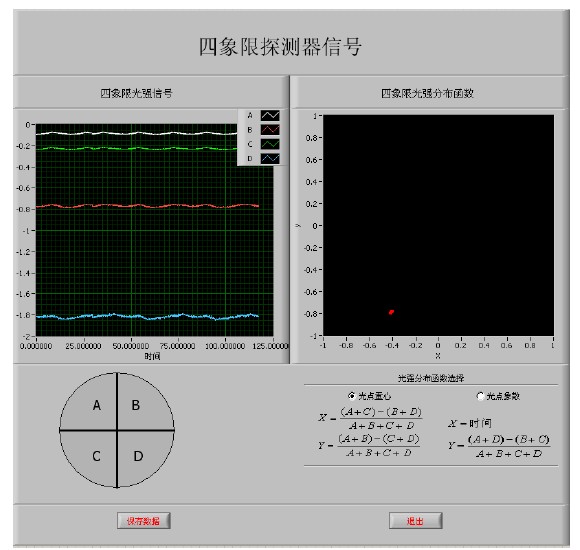

下面将根据本模块的计算机软件界面来说明其主要功能。软件界面上主要包括以下几部分：
1. 四象限光强信号
实时显示四个象限的光强信号随时间变化情况
2. 光强分布函数
在某些应用中，需要计算光斑重心，其计算公式为：
而在另外的某些应用（如象散法测离焦量）中，需要计算光点的象散，其计算公式为：
用户可根据实际需要，选择适当的分布函数显示在界面上。此部分功能可定制，可根据用户需求显示特殊的分布函数。
3. 保存数据
|
|
 |
|
