PSD位置传感器
| 图片 |
型号 |
名称 |
描述 |
 |
CGSD612 |
PSD位置传感器 |
波长:700∼1100nm.中心波长:920(λp).感应面积:1.25x1.0nm |
 |
CGSD503 |
PSD位置传感器 |
波长:720∼1100nm.中心波长:940(λp).感应面积:1.5x1.0nm |
 |
CGSD306 |
PSD位置传感器 |
波长:720∼1100nm.中心波长:940(λp).感应面积:2.5x1.0nm |
 |
CGSD303 |
PSD位置传感器 |
波长:720∼1100nm.中心波长:940(λp).感应面积:2.5x1.0nm |
 |
CGSD202 |
PSD位置传感器 |
波长:700∼1100nm.中心波长:940(λp).感应面积:3.02x1.0nm |
 |
CGSD103 |
PSD位置传感器 |
波长:720∼1100nm.中心波长:940(λp).感应面积:2.02x1.0nm |
 |
CGSD102 |
PSD位置传感器 |
波长:700∼1100nm.中心波长:920(λp).感应面积:2.02x1.0nm |
 |
CGSD201 |
PSD位置传感器 |
波长:400∼1100.中心波长:940.感应面积:3.02x1.0 |
 |
CGSD506F |
PSD位置传感器 |
波长:720∼1100.中心波长:940.感应面积:1.5x1.0 |
 |
CGSD101 |
PSD位置传感器 |
波长:400∼1100nm.中心波长:900(λp).感应面积:2.02x1.0nm |
|
|

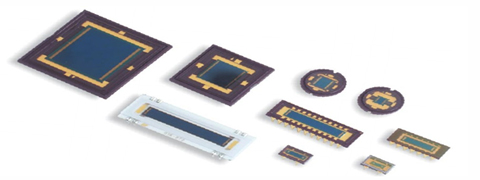

高精度PSD选型：
一、一维PSD选型如下：
|
Part.NO |
型号 |
有效面积（mm） |
漏电流（nA） |
Noise电流 Pa/Hz |
结电容（pF） |
上升时间（10-90%）（us） |
封装 |
|
S1-0001 |
1L2.5CP2 |
2,5x0.6 |
2 |
0.4 |
1.6 |
0.03 |
14-pin DIL |
|
S1-0065 |
1L2.5CP1 |
2.5x0.6 |
2 |
0.4 |
1.6 |
0.03 |
4-pin DIL |
|
S1-0003 |
1L5 CP2 |
5.0x1.0 |
4 |
0.4 |
5 |
0.05 |
14-pin DIL |
|
S1-0009 |
1L5 CP1 |
5.0x1.0 |
4 |
0.4 |
5 |
0.05 |
4-pin DIL |
|
S1-0005 |
1L10 CP2 |
10x2 |
8 |
0.4 |
15 |
0.2 |
14-pinDIL |
|
S1-0236 |
1L10 SU70 |
10x2 |
8 |
0.4 |
15 |
0.2 |
SMD |
|
S1-0006 |
1L20 CP3 |
20x3 |
60 |
0.5 |
45 |
0.5 |
22-pin DIL |
|
S1-0007 |
1L30 SU2 |
30x4 |
150 |
0.7 |
90 |
1 |
Substrate |
|
S1-0247 |
1L45 SU69 |
45x3 |
110 |
0.4 |
105 |
2.7 |
Substrate |
|
S1-0248 |
1L60 SU34 |
60x3 |
150 |
0.4 |
135 |
4.5 |
Substrate |
|
消除杂散光PSD(波长范围400-1100nm）: |
|
S1-0090 |
1L5NT CP1 |
5x0.25 |
4 |
0.3 |
5 |
0.25 |
4-pin DIL |
|
S1-0066 |
1L5NT CP2 |
5x0.25 |
4 |
0.3 |
5 |
0.25 |
14-pin DIL |
|
S1-0067 |
1L10NT CP2 |
10x0.5 |
8 |
0.3 |
15 |
0.7 |
14-pin DIL |
|

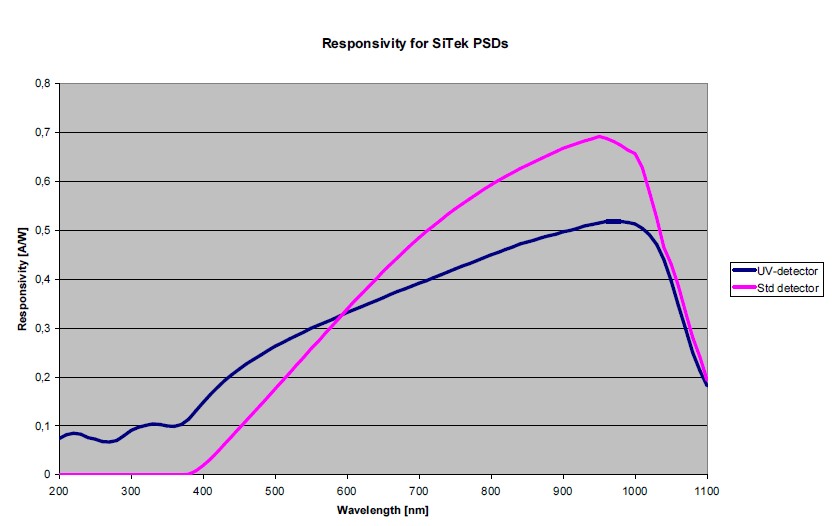

UV增强PSD(波长范围190-1100nm）： |
|
S1-0072 |
1L2.5UV CP2 |
2.5x0.6 |
2 |
0.4 |
1.6 |
0.03 |
14-pin DIL |
|
S1-0032 |
1L5UV CP2 |
5x1 |
4 |
0.4 |
5 |
0.05 |
14-pin DIL |
|
S1-0073 |
1L10UV CP2 |
10x2 |
8 |
0.4 |
15 |
0.2 |
14-pin DIL |
|
S1-0074 |
1L20UV CP3 |
20x3 |
50 |
0.5 |
45 |
0.5 |
14-pin DIL |
|
S1-0034 |
IL30UV SU2 |
30x4 |
150 |
0.5 |
90 |
1 |
Substrate |
| 带处理板（含放大和运算电路）PSD: |
|
S1-0257 |
1L2.5-SU74 SPC01 |
2.5x0.6 |
|
|
|
|
|
|
S1-0231 |
1L5-SU74 SPC01 |
5x1 |
|
|
|
|
|
|
S1-0222 |
1L10-SU74 SPC01 |
10x2 |
|
|
|
|
|
|
 |
 |
二、二维PSD（高精度四边形工作原理，极高的线性）选型如下：
*本公司同时提供低精度枕边形工作原理二维PSD，各种光敏面尺寸，成本极低，请直接与我们联系： 。
|
Part.NO |
型号 |
有效面积（mm） |
漏电流（nA） |
Noise电流 Pa/Hz |
结电容（pF） |
上升时间（10-90%）（us） |
封装 |
|
S2-0001 |
2L2 MP1 |
2x2 |
50 |
1.3 |
7 |
0.03 |
TO-8 |
|
S2-0032 |
2L2 CP4 |
2x2 |
50 |
1.3 |
7 |
0.03 |
4-pin ceramic |
|
S2-0002 |
2L4 MP1 |
4x4 |
50 |
1.3 |
20 |
0.08 |
TO-8 |
|
S2-0024 |
2L4 CP5 |
4x4 |
50 |
1.3 |
20 |
0.08 |
4-ceramic |
|
S2-0184 |
2L4 SU71 |
4x4 |
50 |
1.3 |
20 |
0.08 |
SMD |
|
S2-0003 |
2L10 SU7 |
10x10 |
100 |
1.3 |
90 |
0.4 |
Substrate |
|
S2-0033 |
2L10 CP6 |
10x10 |
100 |
1.3 |
90 |
0.4 |
4-pin ceramic |
|
S2-0185 |
2L10 SU72 |
10x10 |
100 |
1.3 |
90 |
0.4 |
SMD |
|
S2-0004 |
2L20 SU9 |
20x20 |
200 |
1.5 |
360 |
1.6 |
Substrate |
|
S2-0023 |
2L20 CP7 |
20x20 |
200 |
1.5 |
360 |
1.6 |
4-pin ceramic |
|
S2-0196 |
2L45 SU24 |
45x45 |
400 |
1.5 |
1600 |
7.0 |
Substrate |
|
UV增强PSD(波长范 围190-1100nm）: |
|
S2-0030 |
2L2UV MP1 |
2x2 |
50 |
1.3 |
7 |
0.03 |
TO-8 |
|
S2-0006 |
2L4UV MP1 |
4x4 |
50 |
1.3 |
20 |
0.08 |
TO-8 |
|
S2-0016 |
2L10UV SU7 |
10x10 |
100 |
1.3 |
90 |
0.4 |
Substrate |
|
S2-0034 |
2L20UV SU9 |
20x20 |
200 |
1.5 |
360 |
1.6 |
Substrate |
|
YAG增强PSD(波长范 围400-1100nm）: |
|
S2-0162 |
2L10YAG_CP6 |
10 x 10 |
100 |
1.3 |
70 |
0.35 |
Substrate |
|
S2-0187 |
2L2YAG_CP4 |
2.0 x 2.0 |
50 |
1.3 |
7 |
0.03 |
TO-8 |
|
S2-0197 |
2L4YAG_CP5 |
4.0 x 4.0 |
50 |
1.3 |
17 |
0.3 |
TO-8 |
|
带处理板（含放大 和运算电路）PSD |
|
S2-0178 |
2L2 SU75 SPCO1 |
2x2 |
|
|
|
|
|
|
S2-0209 |
2L4 SU66 SPCO1 |
4x4 |
|
|
|
|
|
|
S2-0171 |
2L10 SU65 SPCO1 |
10x10 |
|
|
|
|
|
|

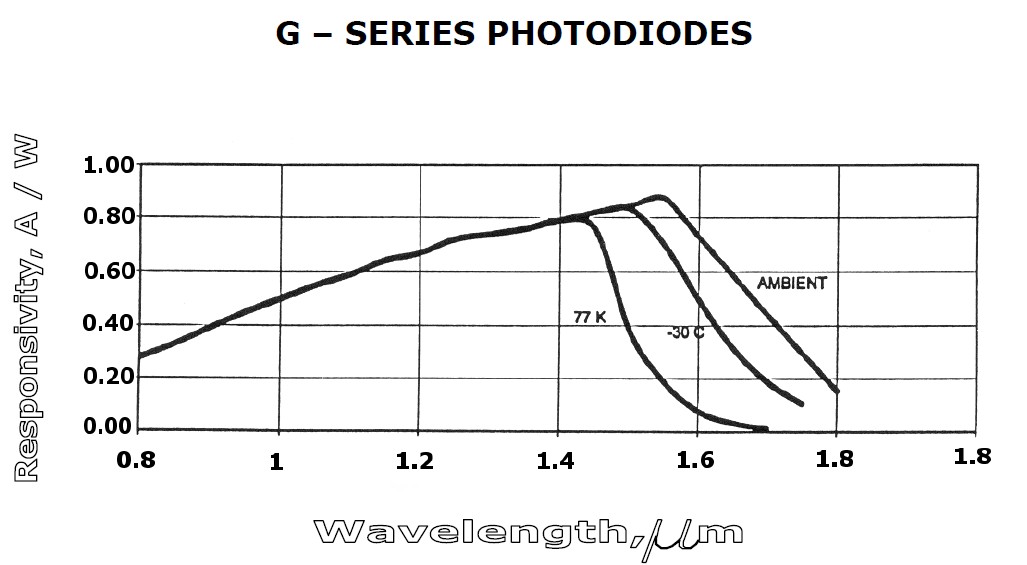

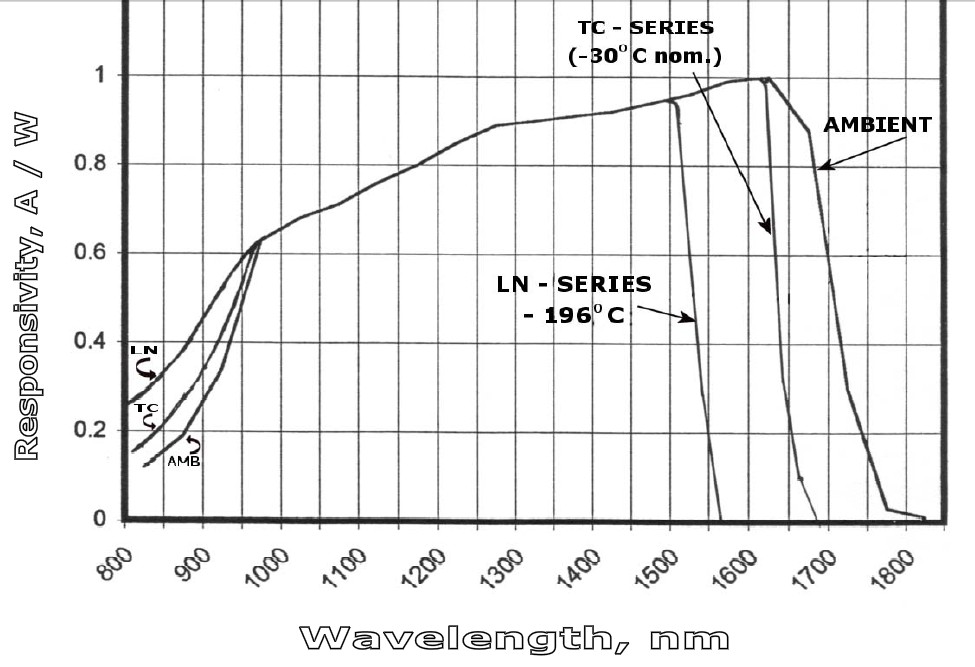

InGaAs和锗材料PSD （波长800-1800nm) |
|
OSD020-PSD-IGA |
InGaAs PSD |
2mm |
|
|
|
|
|
|
OSD030-PSD-IGA |
InGaAs PSD |
3mm |
|
|
|
|
|
|
OSD050-PSD-IGA |
InGaAs PSD |
5mm |
|
|
|
|
|
|
OSD020-PSD-Ge |
Germanium PSD |
2mm |
|
|
|
|
|
|
OSD030-PSD-Ge |
Germanium PSD |
3mm |
|
|
|
|
|
|
OSD050-PSD-Ge |
Germanium PSD |
5mm |
|
|
|
|
|
|
OSD100-PSD-Ge |
Germanium PSD |
10mm |
|
|
|
|
|
|
OSD130-PSD-Ge |
Germanium PSD |
13mm |
|
|
|
|
|

*我们可以根据您的光源要求选择合适的PSD探测器，匹配滤光片等，也可以根据您的光源要求（连续光，脉冲光等）配合不同的处理电路达到您的使用要求。
*本公司同时提供四象限和PSD兼容系统，用户只需更换四象限和PSD探头，就可以同时使用二者兼容的激光定位系统，PSD标定精度保证1微米。
*本公司有专业的开发团队，可以根据您的应用要求开发各种PSD应用产品（包括光路），性价比极优，欢迎与我们联系。
|

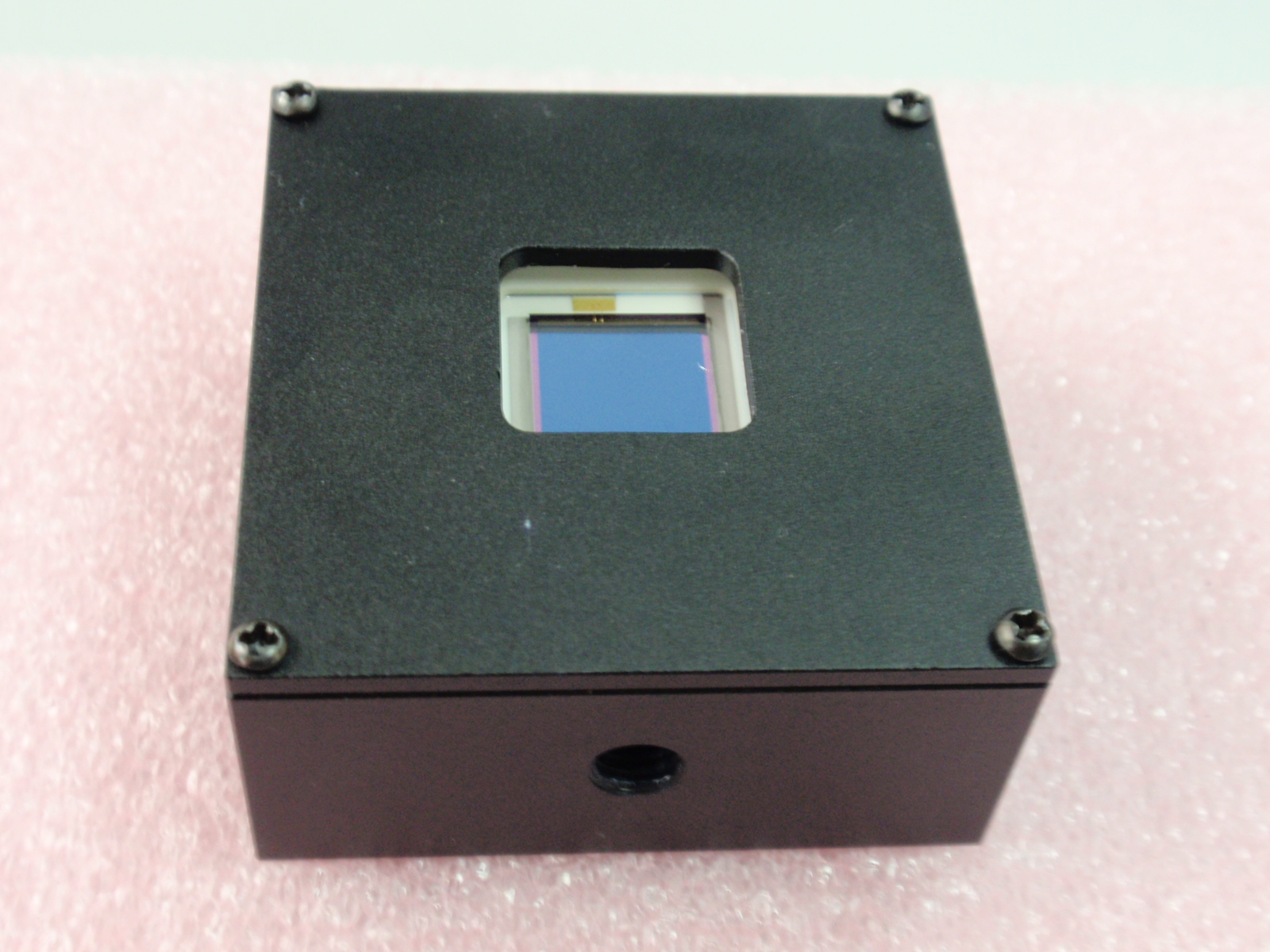

二维PSD放大模块 |

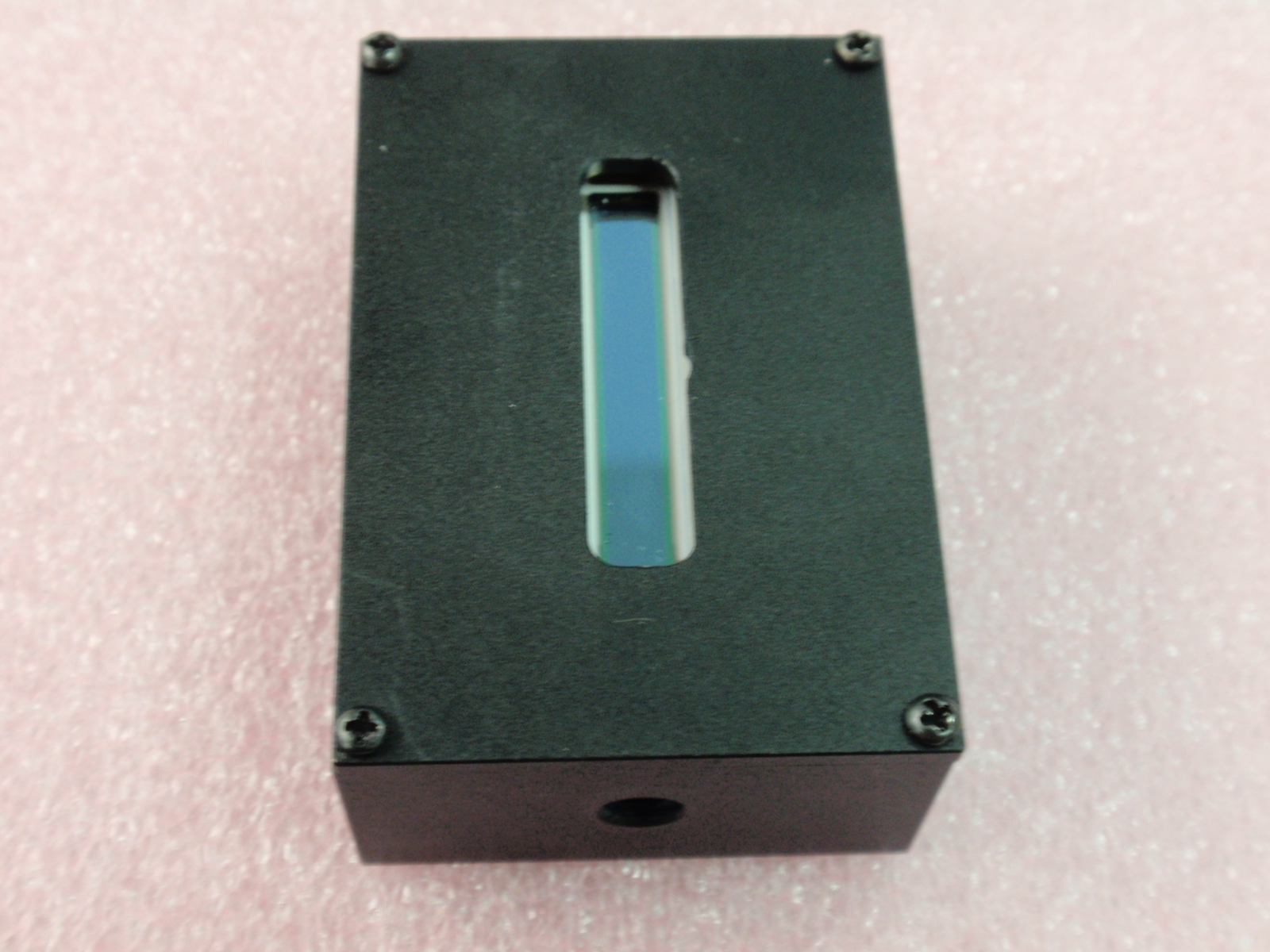

一维PSD放大模块 |
PSD综合测试仪（一维，二维，精度保证1微米） |
|
|
|
|
|
PSM Specifications |
|
Model |
Description |
Active
Areas(mm) |
Responsitivity
@940nm A/W |
Dark nA Current |
Position +/-%
Non-Linearity |
|
TYP |
MAX |
TYP |
MAX |
|
PSM1-2.5 |
2.5 mm
Package Single Axis PSD |
2.5x0.6 |
0.63 |
2 |
10 |
0.1 |
0.2 |
|
PSM1-5 |
5 mm
Package Single Axis PSD |
5.0x1.0 |
0.63 |
4 |
20 |
0.1 |
0.2 |
|
PSM1-10 |
10 mm
Package Single Axis PSD |
10.0x2.0 |
0.63 |
8 |
50 |
0.1 |
0.2 |
|
PSM1-20 |
20 mm
Package Single Axis PSD |
20.0x3.0 |
0.63 |
50 |
250 |
0.1 |
0.2 |
|
PSM1-30 |
30 mm
Package Single Axis PSD |
30.0x4.0 |
0.63 |
150 |
1000 |
0.1 |
0.2 |
|
PSM2-2 |
2.0 mm
Packaged Dualateral Dual Axis PSD |
2.0x2.0 |
0.63 |
50 |
200 |
0.3 |
1.0 |
|
PSM2-4 |
40 mm
Packaged Dualateral Dual Axis PSD |
4.0x4.0 |
0.63 |
50 |
200 |
0.3 |
0.8 |
|
PSM2-4Q |
4.0 mm
Packaged Quadrant Dual Axis PSD |
4.0x4.0 |
0.63 |
3 |
- |
N/A |
N/A |
|
PSM2-10 |
10.0 mm
Packaged Dualateral Dual Axis PSD |
10.0x10.0 |
0.63 |
100 |
500 |
0.3 |
0.8 |
|
PSM2-10Q |
10.0 mm
Packaged Quadrant Dual Axis PSD |
10mm
diameter |
0.63 |
10 |
- |
N/A |
N/A |
|
PSM2-20 |
20.0 mm
Packaged Dualateral Dual Axis PSD |
20.0x20.0
|
0.63 |
200 |
2000 |
0.3 |
0.8 |
|
PSM2-45 |
45.0 mm
Packaged Dualateral Dual Axis PSD |
45.0x45.0
|
0.63 |
200 |
4000 |
0.3 |
0.8 |
|

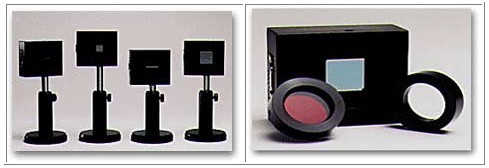

PSM Accessories |
|
Model |
Description |
|
F12.5-632.8 |
Inp12.5
optical filter. 632.8 nm. +2.0/-0 nm. FWHM 10+/-2nm. 50%
transmittance |
|
F25-632.8 |
25mm
optical filter. 632.8nm,+2.0/-0 nm. FWHM 10+/-2nm 50%
transmittance |
|
F12.5-635 |
12.5
optical filter 635 nm. +5.0/-0nm. FWHM 10+/-2nm. 50%
transmittance |
|
F25-635 |
25.5
optical filter 635 nm. +5.0/-0nm. FWHM 10+/-2nm. 50%
transmittance |
|
F12.5-670 |
12.5mm
optical filter 670nm, +3.0/-0 nm. FWHM 10+/-2nm. 50%
transmittance |
|
F25-670 |
25mm
optical filter 670nm, +3.0/-0 nm. FWHM 10+/-2nm. 50%
transmittance |
|
PS-3 |
Post and
Stand |
|
F12.5-HA |
12.5 mm
Blank Filter Holder Adapter |
|
F25-HA |
25 mm Blank
Filter Holder Adapter |
|
CA-DB9MM-5 |
5 foot
Molded Cable. Male to Male DB9 Connector |
|
|
|
特征：
- X, Y 模拟位置输出电压
- 总输出
- 宽动态范围1µA to 1.5mA
- DC -15 kHz
- 匹配所有位置灵敏探测器
- 零点偏移
探测器兼容性：
二维PSD：
- Duolateral
- Tetralateral Common Anode
- Tetralateral Common Cathode
- Pin Cushion Tetralateral
四象限和Bi-Cell：
|
|
|
|

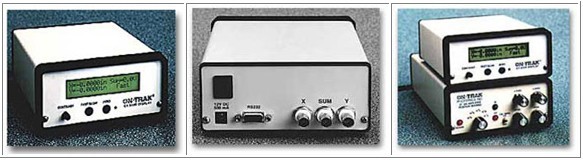

| 说明书: OT-302D显示模块 |
| 分辨率 |
0.0001 inch, 0.0001mm |
| 上载速度 |
0.1 sec to 25.5 sec |
| 电源 |
12VDC 500mA wall adapter (Negative Center) |
| 输入电压 (仅限302D显示模块) |
X, Y and Sum to +/- 10V
|
|
|
|
特征：
- 便携式
- 电池供操作
- 0.001"精度
- 突出的数字靶
- 遥控操作、数据管理(RS232)
- 简单的操作
|
|
|
特征：
- 宽捕获面积1.500"
- 0.001"精度
- 20目标的多支路
- 旋转激光速度达1000转/分
- 100米距离
- 目标中心校准达0.001"
|
|
|
|

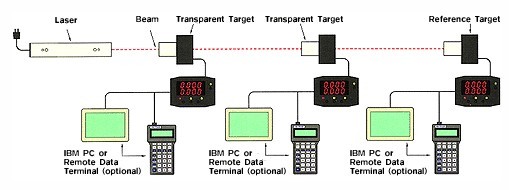

The OT-4040便携式激光准直系统组成：
OT-4040 LL Ultralign Laser
OT-4040 TTS4 Transparent Target
OT-4040 TS4 Reference Target
OT-4040 CPU Central Processing Unit
OT-4040 RDT Remote Data Terminal or Computer
|
|
|
|
|
|
|

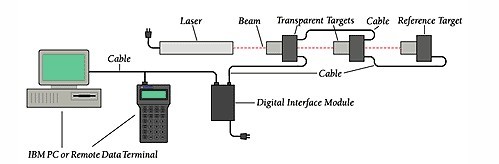

The OT-6000激光准直系统组成：
OT-6000 LL Alignment Laser
OT-6010 Transparent Target
OT-6020 Reference Target
OT-6000 DIM Digital Interface Module
Applications Software |
|
|
|
|
 |
|
