二、产品图文介绍：

　
　
　
　
　

　
　
　
　
　 　
　
　
　 　
　
　
　 　
　
　
　 　
　
　
　 　
　

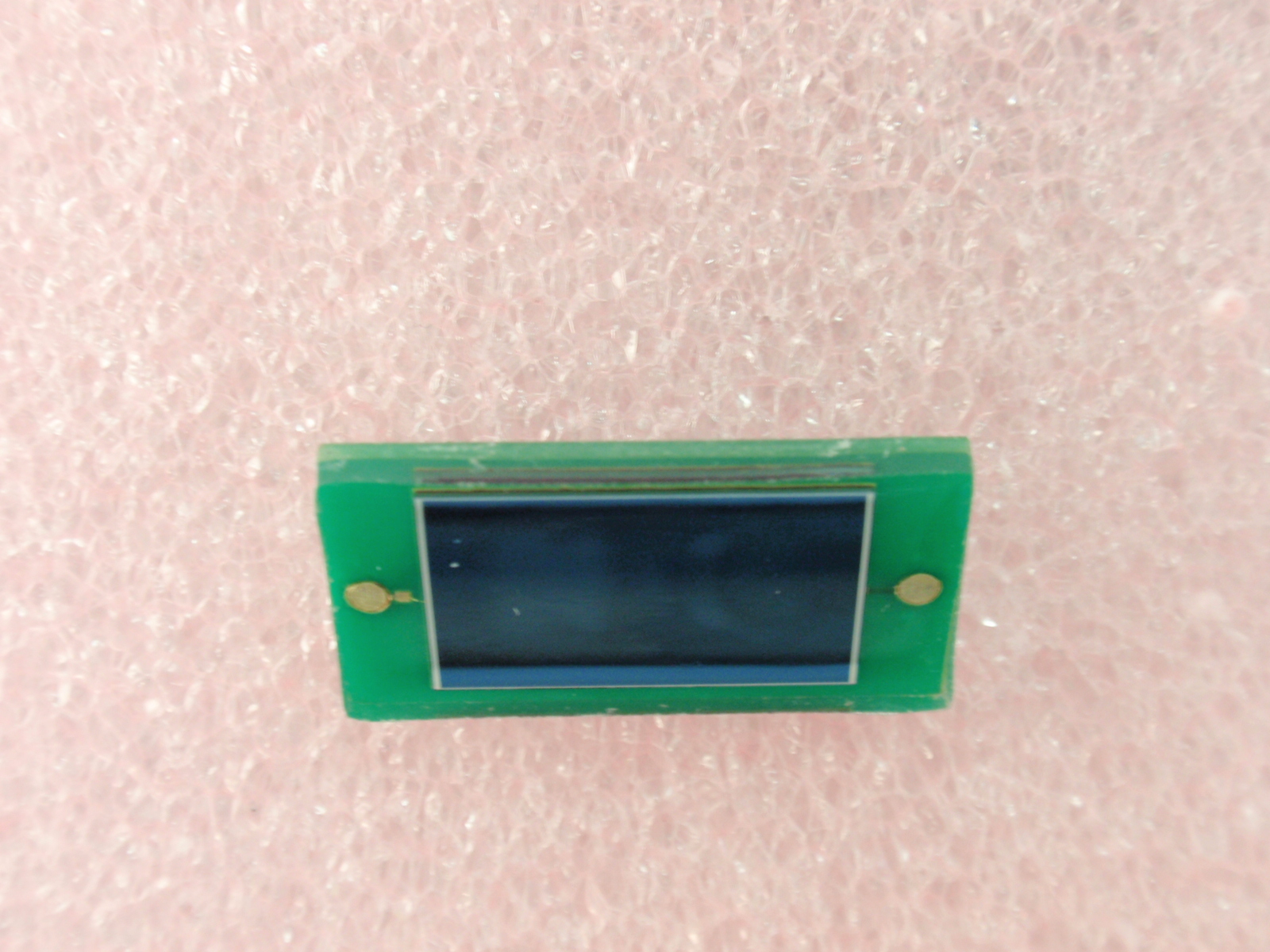

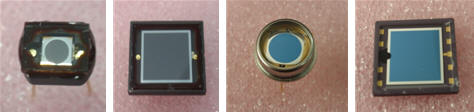

PIN管系列硅光电池(包括内置放大电路系列)
更详细的硅光电池产品，
内置集成放大电路系列
型号 特性 感光面积（mm2） 峰值/感光波长(nm) 封装形式

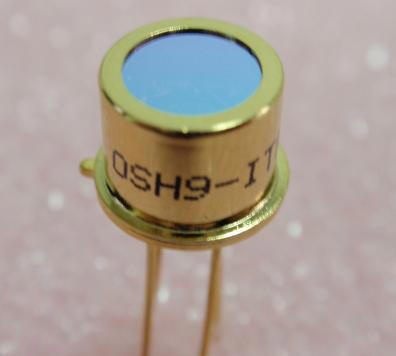

OSH9-IT 通用测量 9.0 940nm/(400 - 1100nm)

940nm/(400-1100nm)

940nm/(400-1100nm)

940nm/(400-1100nm)

940nm/(190-1100nm)

615~680nm

 TO5-4
OSH9-GT 高增益测量 9.0
OSH4-HT 高速测量 4.0
OSH4-PT 脉冲测量 4.0
OSH301M 紫外测量，完全替代OP301M 9.0

OSH9-ITF

     半导体激光测量（635nm, 650nm)

 　

 9.0

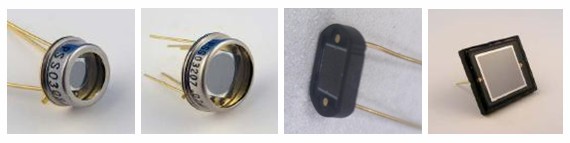

硅光电池：

　

型号 封装 面积（mm2） 尺寸
（mm）		 峰值波长
p(nm)		 响应波长
(nm)		 实物
OSD002-HT PILL Package 0.196 φ0.5 900 400～1100 1
OSD4-IC CERpcb 4 2*2 940 400～1100 2
OSD4-IT2 TO-18 4 2*2 940 400～1100 3
OSD4-IT TO-18 4 2*2 940 400～1100 4
OSD5R-IC CERpin 16 2*8 880 450～1100 5
0SD9-IC CERpcb 9 3*3 940 450～1100 6
OSD9-UT TO-46 3 3*3 940 190～1100 7
OSD18-IC CERpcb 18.49 4.3*4.3 880 430～1100 8
OSD36-UC CERpin 36 6*6 720 190～1100 9
OSD50-HT TO-46 50 φ8 900 400～1100 10
OSD100-IC CERpin 100 10*10 900 400～1100 11
OSD200-HC CERpin 50 φ8 940 190～1090 12
OSD196-HC CERpin 19.6 φ5 900 400～1100 13
　

  高速硅光电池：

　

型号 封装 面积（mm2） 尺寸
（mm）		 峰值波长
p(nm)		 响应波长
(nm)		 实物
OSD314-HT TO-46  16 φ2 900 400～1100 14
OSD1133-UC CERpin 9 3*3 720 190～1100 15
OSD9-HT TO-46 9 3*3 940 400～1100 16
OSD9-TO5I TO-5 9 3*3 940 450～1100 17
　

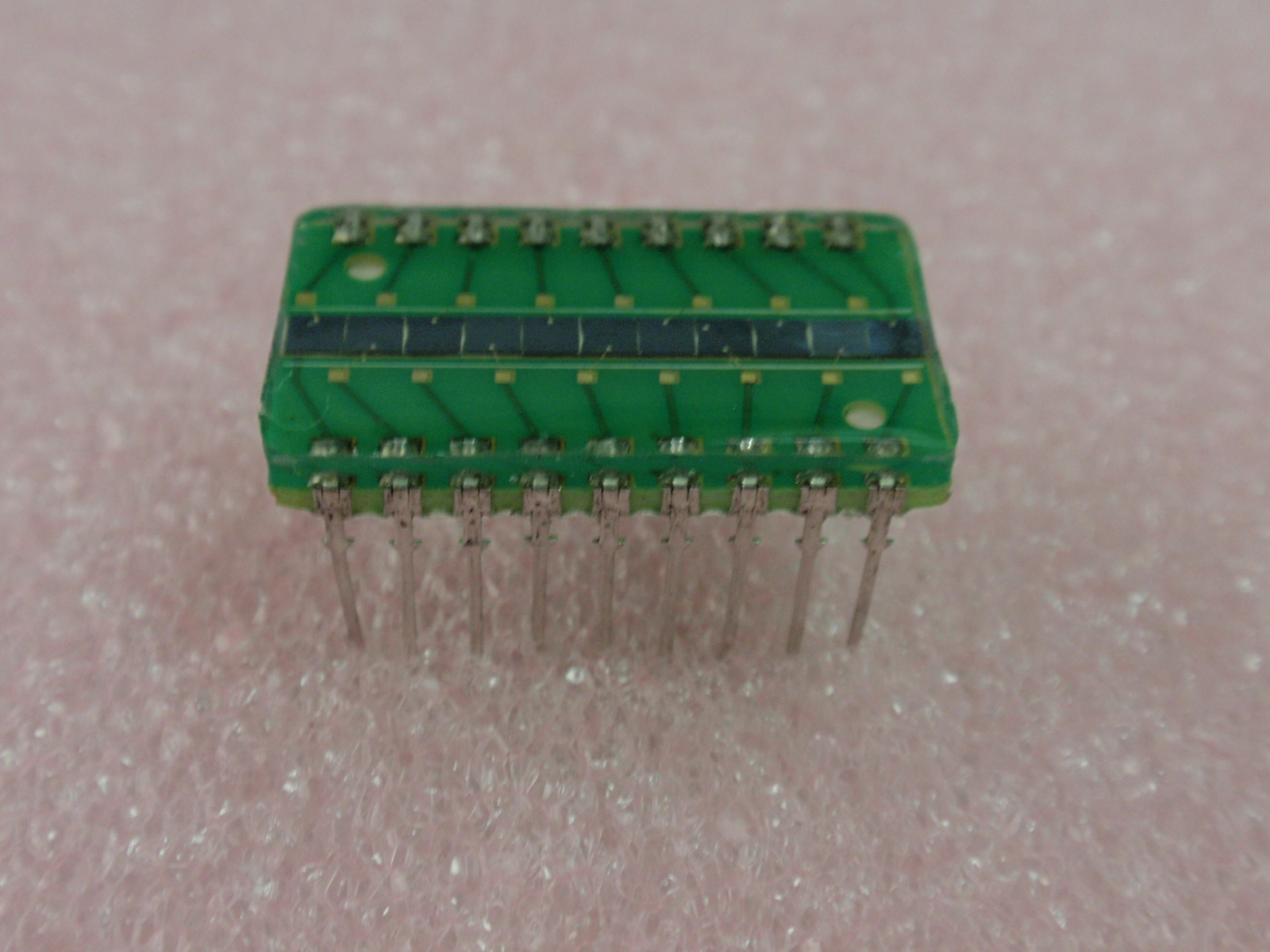

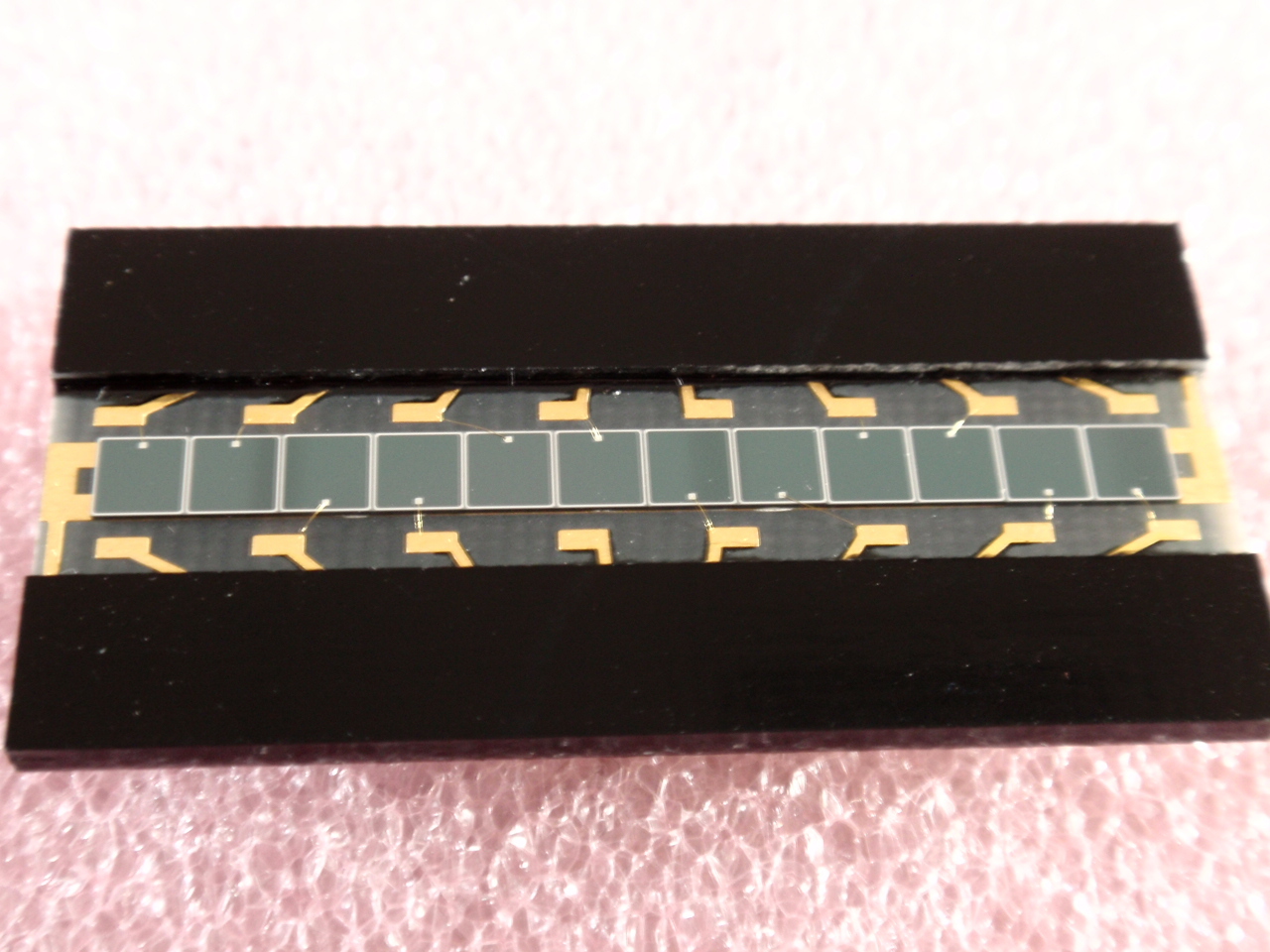

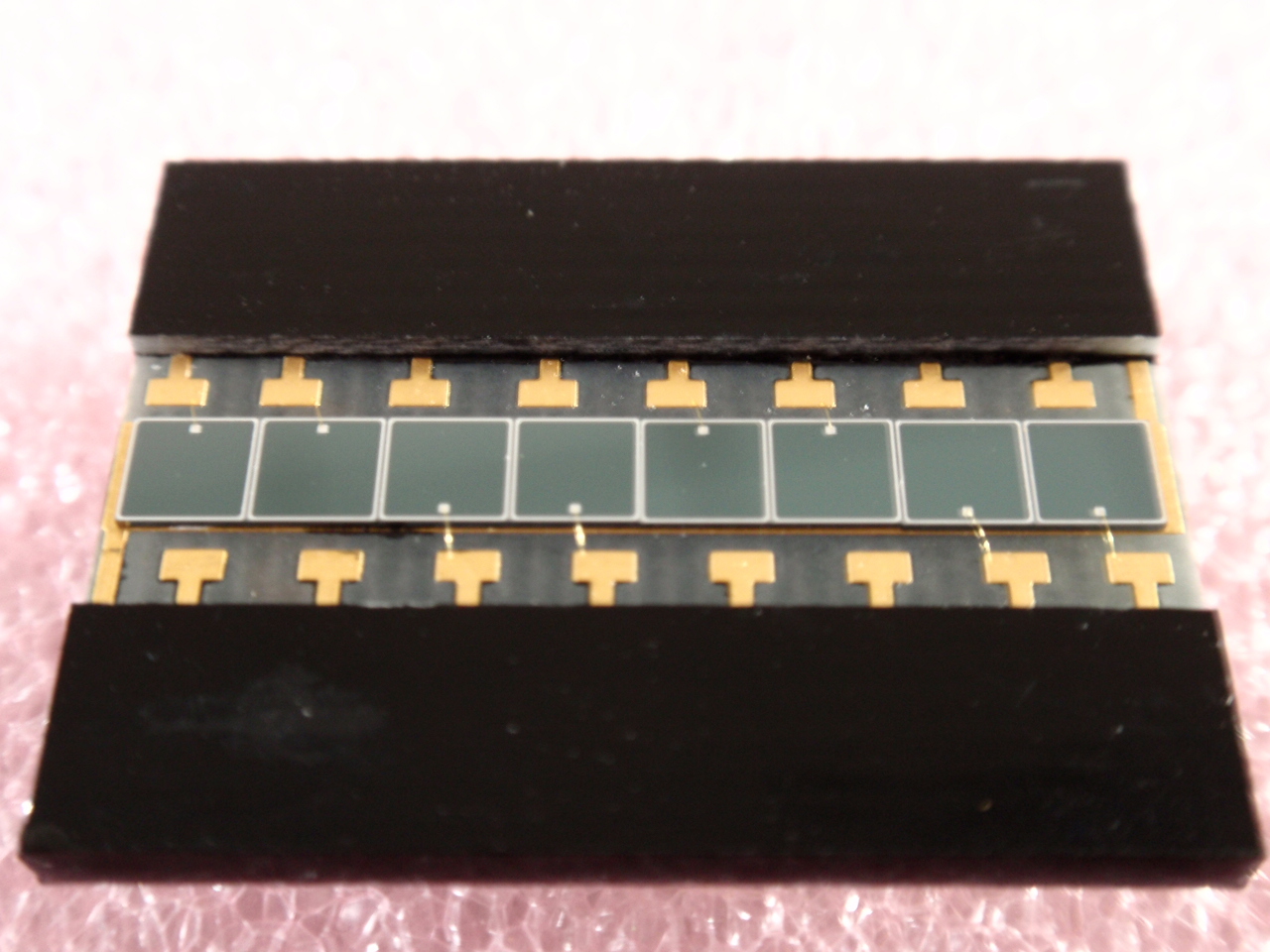

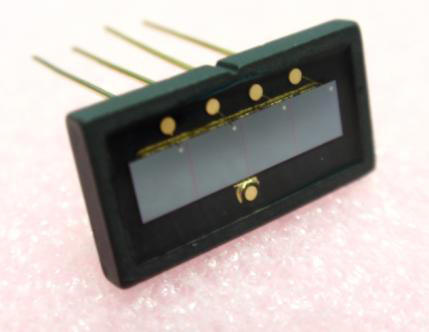

硅光电池阵列：



635nm, 650nm激光测量探测器          14路光电池阵列                        12路光电池阵列                             16路光电池阵列          光电池面阵

   OSD9-ITF                                                OSA2-14ICOB                       OSA9-12ICOB                   OSA2.5-16ICOB        OSA9-8ICOB



     OSA9-2IC                                                   OSA9-4IC                             OSA4-11IC                OSA36-2IC         OSA100-2IC

      OSA9-16IC                                                  OSA1.21-22IC                           OSA1-16IC

*可根据客户要求定做设计，不同的波长范围和芯片尺寸，配合不同的滤光片等，欢迎联系我们

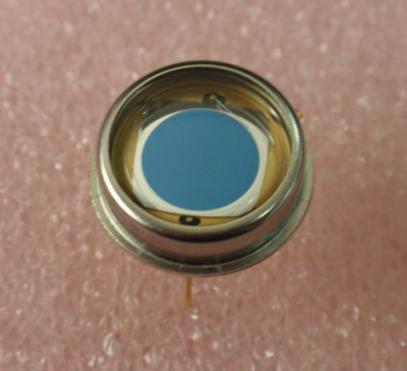

系列2紫外增强硅光电池
型号 受光面积 响应波长 实物
芯片 封装 尺寸
mm		 面积
mm2		 波峰
nm		 响应波段
nm
PC1-2 TO52 Φ1.13 1 820 190-1100 　
PC2-2 TO5 Φ1.60 2 820 190-1100 　
PC5-2 TO5 Φ2.50 5 820 190-1100 　
PC10-2 TO5 Φ3.57 10 820 190-1100 　
PC20-2 TO8 Φ5.05 20 820 190-1100 　
PC50-2 BNC Φ7.98 50 820 190-1100 　
PC100-2 BNC Φ11.28 100 820 190-1100 　
PR33-2 TO8 5.5x6.1 33 820 190-1100 　
PS20-2 TO8 4.5x4.5 20 820 190-1100 　
PS100-2 CENpin 10x10 100 820 190-1100 　
系列4低串联电阻硅光电池
型号 受光面积 响应波长 实物
芯片 封装 尺寸
mm		 面积
mm2		 波峰
nm		 响应波段
nm
PS30-4 TO8 5.4x5.4 30 820 400-1100 1
PC100-4 U1 Φ11.3 100 820 400-1100 2

系列5高速响应硅光电池
型号 受光面积 响应波长 实物
芯片 封装 尺寸
mm		 面积
mm2		 波峰
nm		 响应波段
nm
PS0.25-5 TO52S1 0.5x0.5 0.25 820 400-1100 1
PS0.25-5 LCC6.1 0.5x0.5 0.25 820 400-1100 2
PS1-5 TO52I 0.94x0.94 0.9 820 400-1100 3
PS1-5 TO52S3 0.94x0.94 0.9 820 400-1100 4
PS3.6-5 TO5 1.9x1.9 3.60 820 400-1100 5
PS11.9-5 TO5 3.45x3.45 11.90 820 400-1100 6
PC20-5 TO8 Φ5.05 20.00 820 400-1100 7

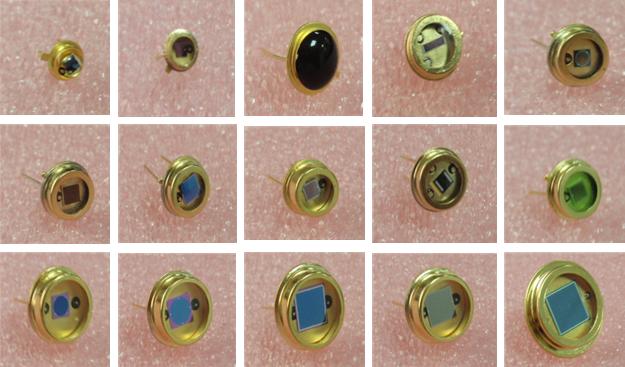

系列6低噪声硅光电池
型号 受光面积 响应波长 实物
芯片 封装 尺寸
mm		 面积
mm2		 波峰
nm		 响应波段
nm
PC1-6 TO52S1 Φ1.13 1 820 350-1100 1
PC1-6 TO52S3 Φ1.13 1 820 350-1100 2
PC2-6 TO5 Φ1.60 2 820 350-1100 3
PC5-6 TO5 Φ2.52 5 820 350-1100 4
PS7-6 TO5 2.6x2.6 7 820 350-1100 5
PC10-6 TO5 Φ3.57 10 820 350-1100 6
PC20-6 TO8 Φ5.05 20 820 350-1100 7
PC50-6 BNC Φ7.98 50 820 350-1100 8
PC50-6 TO8S Φ7.98 50 820 350-1100 9
PC100-6 BNC Φ11.28 100 820 350-1100 10
PS100-6 U1 Φ11.28 100 820 350-1100 11
PS100-6 CERpin Φ10x10 100 820 350-1100 12
PR33-6 TO8 6.1x5.5 33.5 820 350-1100 13
PS25-6 TO8 4.9x4.9 24 820 350-1100 14

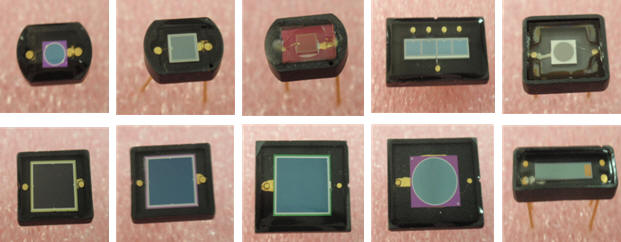

系列7低电容近红外增强硅光电池
型号 受光面积 响应波长 实物
芯片 封装 尺寸
mm		 面积
mm2		 波峰
nm		 响应波段
nm
PC1-7 TO52S1 Φ1.13 1 940 350-1100 1
PC1-7 TO52S3 Φ1.13 1 940 350-1100 2
PC2-7 TO5 Φ1.60 2 940 350-1100 3
PC5-7 TO5 Φ2.52 5 940 350-1100 4
PC10-7 TO5 Φ3.57 10 940 350-1100 5
PC20-7 TO8 Φ5.05 20 940 350-1100 6
PC50-7 TO8S Φ7.98 50 940 350-1100 7
PC100-7 BNC Φ11.28 100 940 350-1100 8
PC100-7 U1 Φ11.28 100 940 350-1100 9
PS100-7 CERpin 10x10 100 940 350-1100 10
PR200-7 CER 10x20 200 940 350-1100 11
PS0.25-7 TO52-S1 0.5x0.5 0.25 940 350-1100 12
PC20-7-SM U1 Φ5.0 20 940 350-1100 13
PS25-7 TO8 4.9x4.9 24 940 350-1100 14
PR80-7 U1 8x10 80 940 350-1100 15


硅光电二极管(单管) > 蓝光增强型光电二极管
型号 光敏尺寸(mm) 光敏面积(mm2) 响应度(A/W) 等效噪声功率(w/Hz) 上升沿时间(ns) 结电容(pF) 封装(-)
PIN-040DP/SB Ø1.02 0.81 0.20@410nm 2.0e-14 0.02@410nm 60 TO-18
PIN-5DP/SB Ø2.54 5.1 0.20@410nm 5.2e-14 0.2@410nm,5v,50Ω 450 BNC
PIN-10DP/SB Ø11.28 100 0.20@410nm 2.0e-13 2@410nm,0v,50Ω 8800 Metal
PIN-10DPI/SB 11.28 100 　 2.0e-13 2 　 Metal
PIN-220DP/SB 10 x 20 200 0.37@550nm
0.20@410nm		 2.9e-13 4@410nm,0v,50Ω 17000@0v Plastic
OSD1-5T 1×1 1 0.21@436nm 2.5e-14 7 35 TO-18
OSD3-5T 2.5 x 1.2 3 0.21@436nm 3.0e-14 9 80 TO-18
OSD5-5T Ø2.5 5 0.21@436nm 3.3e-14 9 130 TO-5
OSD15-5T Ø3.8 15 0.21@436nm 5.6e-13 12 390 TO-5
OSD60-5T 7.9×7.9 62 0.21@436nm 2.1e-13 30 1800 TO-8
OSD100-5TA Ø11.3 100 0.21@436nm 2.5e-13 45 2500 Special
PS100-6B-SM 10×10 100 0.37@550nm 5.8 x 10-14 200 @410nm 5V 50Ω 720@0v SM
PC10-6B-TO5 Ø3.57 10 0.22@410nm
0.37@550nm		 3.2 x 10-14 20 @410nm 5V 50Ω 127@0v
47@5v		 TO5
PS100-6B-CER-2PIN 10×10 100 0.22@410nm 5.8 * 10-14 200 @410nm 5V 50Ω 720@0V CER-2PIN
