高可靠微波（多普勒）感应探测模块(百片以内每片28元)
本产品可广泛应用于类似自动门控制开关、安全防范系统、ATM自动提款机的自动录像控制系统、火车自动信号机等，需要自动感应控制的场所。这是一种标准的10.525GHz微波多普勒雷达探测器，这种探测方式与其它探测方式相比具有如下的优点：１、非接触探测；２、不受温度、湿度、噪声、气流、尘埃、光线等影响，适合恶劣环境；3、抗射频干扰能力强；４、输出功率仅有5mW，对人体构不成危害；５、远距离：探测范围超过20米。
多普勒原理简介：多普勒理论是以时间为基础的，当无线电波在行进过程中碰到物体时，该电波会被反射，反射波的频率会随碰到物体的移动状态而改变。如果无线电波碰到的物体的位置是固定的，那么反射波的频率和发射波的频率应该相等。如果物体朝着发射的方向移动，则反射回来的波会被压缩，就是说反射波的频率会增加；反之，当物体朝着远离发射的方向移动时，反射回来的波的频率会随之减小，这就是多普勒效应。这种现象在日常生活中会经常遇到，比如一辆鸣笛的警车从你身边高速通过时，你听到的声音的频率是变化的：当警车高速接近你的时候，（与静止声源相比）声音传输的时间缩短，频率升高。当警车远离你的时候，声音的传输时间拉长，频率降低。图1是它的外观图
 图1 |
|
|

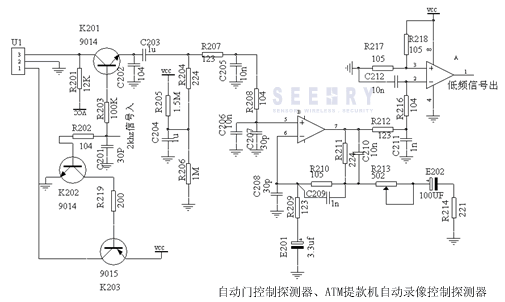

应用实例一：自动门控制、ATM提款机自动录像控制
本电路作用距离4－15米连续可调，和热释电红外探测器相比，具有抗强光干扰，探测距离远，不受温、湿度影响等优点。
电路原理简述：图中U1是微波感应探测器模块，通过K202,K203,R202,R219向模块提供2kHz
的脉动电源（能产生频率为2khz 高电平宽度为20uS的电路很多，如使用反向器CD4069、lm555
等），K201在U1起作用期间导通，把U1输出的反应物体移动的低频信号选通输出， C202为采样保持电路，
保证信号的连续和完整。由LM358组成的两极低通放大电路把U1的输出放大，在LM358的1脚输出。可调电阻R213
用于调整一级放大器的增益，调整R213的大小可以调整探测距离。
 |
|

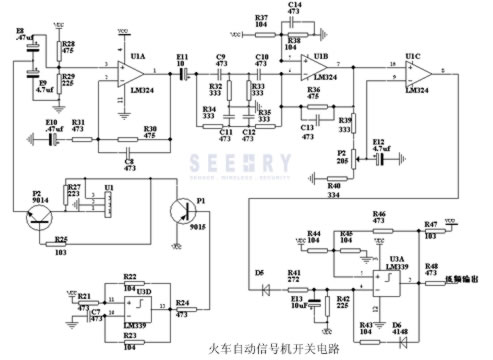

应用实例二：火车自动信号机开关电路
作用距离：1－9米连续可调。这种电路的抗干扰能力更强，调整范围更大，可以应用于野外和条件较为恶劣的场所使用。
原理简述：上图是一个完整的应用电路，U3D（LM339）及周围相关元件组成2kHz 低占空比振荡器，P1，P2
提供脉动电源和选通。E9为采用保持电容，反应物体移动的低频信号经过LM324 A、B
及周围元件组成的低通放大电路放大后，到由LM324 C
及周围相关元件组成的比较器。C9-C12,R32-R35组成的低通滤波网络虑除工频干扰信号。由U3A组成的延时电路保证了发现物体移动后电路有相当时间的稳定输出。
由U1A及相关元件组成的第一级放大电路，其增益A1A≈R30/R31=375/473=78.7；第二级放大器由U1B及相关电路组成，放大增益A1B≈R36/(R35+R34)=475/943=50；两级放大的增益为A=78.7×50＝3935，即为36db。由U1C及R39、R40、P2、E12组成的电压比较器，把前级放大的信号变换成脉冲信号，再由U3A及相关元件组成的延时电路延时输出。
调整P2可以改变探测距离的大小，改变R41、E13、R42的大小可以调整输出时间的长短。
|
|

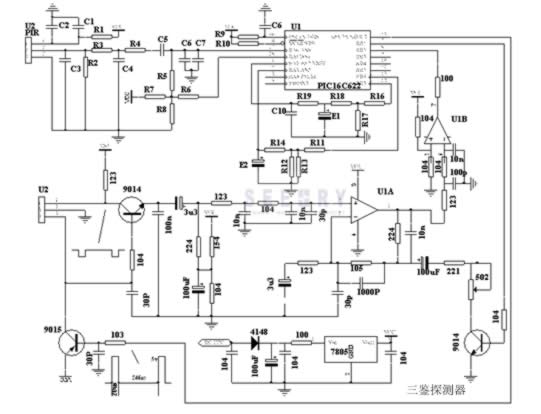

应用实例三：三鉴探头
原理概述：三鉴是指红外主导、微波辅助、单片机智能处理（PIR/MW/AI）的综合探测技术，当被动红外发现目标后启动微波检测电路，当两种信号均有效并通过单片机智能处理符合报警输出条件时，由单片机给出报警信号。
电路简析：本电路中被动红外（PIR）信号经滤波后直到单片机的比较器的输入口17、18脚，比较器把红外头感应到的信号直接转换为脉冲信号，数字信号经MPU
PIC16C622A
的处理，利用软件可以进行出、入识别以及干扰的虑除。RB1输出2kHz占空比为5％的脉冲（宽度为20uS），驱动P2给微波探测器提供脉冲电源。微波探测器的低频输出通过P1选通输出到C101采用保持电容上。反应物体移动的低频信号经U1A及相关元件组成的可编程运算放大器放大，再经U1B组成的比较器进行电平转换，转换后的脉冲信号到PIC16C622
的RB3脚输入到MPU。
当红外发现目标后，RB1输出高电平，三极管K3导通，由U1A组成的可编程放大器的增益由100倍增加到10000倍左右，微波探测器电路开始工作，MPU开始检测物体移动信号。MPU通过对PIR信号分析，可以判断出红外源的出入情况，以此可以排除热空气以及非热源移动物体的干扰（如飘动的窗帘、转动的电扇等），同时综合微波探测器的信号，可以排除多种热源的干扰。
合理的MPU数学模型和编制科学的软件，可以识别出体重小于20kg宠物。基本上可以消除宠物的引起的误报。
本电路中改变P1的大小，可以改变放大电路的增益，从而调整微波电路的探测距离。
 |
|
可视对讲，安防语音 IC
|
型
号 |
功
能 说 明
|
应用领域
|
封装形式
|
资料 |
|
LK -11A
|
电话铃声
|
安防 |
COB |
资料 |
|
LK-11B
|
bibi 、叮叮、叮咚、报警声
|
安防 |
COB |
资料 |
|
LK-12
|
单音叮咚：一声，二声，三声
|
可视对讲，安防
|
COB |
资料 |
|
LK-13
|
双音：致爱丽斯
|
可视对讲，安防
|
COB |
资料 |
|
LK-14
|
英文门铃：
dingdong+Hello,is
any body home
|
安防 |
COB |
资料 |
|
LK-15
|
阿拉伯门铃： dingdong+
阿拉伯文
|
安防 |
COB |
资料 |
|
LK -511M
|
双音：叮咚二声
|
可视对讲，安防
|
DIP-8
|
资料 |
|
LK-1990
|
双音：叮咚、叮叮、
致爱丽斯
|
可视对讲，安防
|
COB |
资料 |
|
LK-08A |
和弦音： 8
曲，内含叮咚、布谷鸟叫、世界名曲
|
可视对讲，安防
|
COB |
资料 |
|
LK-16/20
|
双音： 16/20
曲，内含各种自然界声音 + 歌曲
|
可视对讲，安防
|
COB |
资料 |
|
LK-3710
|
单声报警 IC
|
门磁报警
|
COB |
资料 |
|
LK-9561
|
四声报警（四选一）
|
可视对讲，安防
|
COB |
资料 |
|
LK-305/A/B/C
|
四声报警 +2 灯（ 4 键）
|
安防 |
COB |
资料 |
|
LK-08
|
四声报警（警车、消防车、救护车、枪声）
|
安防 |
DIP-8
|
资料 |
|
LK-110-4
|
四声报警（顺序播放）
|
汽车、摩托车报警
|
DIP-8
|
资料 |
|
LK-110-6
|
六声报警（顺序播放）
|
汽车、摩托车报警
|
DIP-8
|
资料 |
|
LK-732-01
|
TG1
：对不起，现在线路正忙，请稍后再拨
TG2
：您好，请拨分机号码，查询请拨零
|
可视对讲，安防
|
COB |
资料 |
|
RT0100
|
单声报警
|
安防 |
DIP-8
|
资料 |
|
RT0608
|
6
声报警（顺序输出）
|
安防 |
DIP-8
|
资料 |
|
RT0618
|
6
声报警（ 6 键 6
音不同组合）
|
安防 |
DIP-16
|
资料 |
|
RT0301/0302
|
叮咚 / 叮咚、叮咚
|
安防 |
DIP-8
|
资料 |
|
RT2820D
|
鸟叫声 + 叮咚
|
安防 |
DIP-14
|
资料 |
|
|
报警系列
| 品名 |
型号 |
频率 |
功能 |
| A263 |
报警系列 |
--- |
门窗报警IC，可直接干簧管，可免一个电晶体 |
| A265 |
报警系列 |
--- |
六声报警IC，通电响（有软音功能）用户可自选6声中的任一种或多种声音，用于汽车、摩托车报警或报警喇叭 |
| A266-A/B |
报警系列 |
--- |
四声报警，五键，可推2LED |
| A268 |
报警系列 |
--- |
警报声，可推1LED（适用于防盗器） |
| CIR0608 |
报警系列 |
--- |
六声报警IC，用于汽车、摩托车报警或报警喇叭 |
| A6450 |
报警系列 |
--- |
四种声音选择，可外接三极管推喇叭，多功能选择 |
 |
 LP7608B： |
 |
|
|
 品名： |
六音报警IC |
|
功能描述： |
可产生六种不同报警声；CMOS制程，静态功耗低；内置RC振荡； |
|
封装形式： |
CHIP；DIP8；COB |
|
资料下载： |
 点此打开
“注：另存为下载” |
|
|
 |
|
 |
|
|
LP7618B： |
|
|
|
|
品名： |
六音报警IC |
|
功能描述： |
自动断电设计；内置RC振荡线路；可设定声音出现之先后顺序；CMOS设计，静态功耗低； |
|
封装形式： |
CHIP；DIP16；COB |
|
资料下载： |
点此打开
“注：另存为下载” |
|
|
|
| |
LP5168： |
|
|
|
|
品名： |
电话报警控制IC |
|
功能描述： |
新一代电话报警IC；智能控制系统；可配合红外探头进行无线电话报警； |
|
封装形式： |
DIP28；SOP28 |
|
资料下载： |
点此打开
“注：另存为下载” |
|
|
|
|
|
|
|
|
LP6168： |
|
|
|
|
品名： |
电话报警LCD液晶显示IC |
|
功能描述： |
LCD液晶显示驱动IC，可用于电话报警液晶显示和其它应用液晶显示的场合； |
|
封装形式： |
|
|
资料下载： |
点此打开
“注：另存为下载” |
|
|
|
|
|
|
|
|
LP710C： |
|
|
|
|
品名： |
单音报警IC |
|
功能描述： |
两种按键模式；ON/OFF与LEVEL
HOLD；外接电感驱动压电蜂鸣片输出；直接驱动LED显示； |
|
封装形式： |
CHIP；COB |
|
资料下载： |
点此打开
“注：另存为下载” |
|
|
|
|
|
|
|
|
LP7210： |
|
|
|
|
品名： |
音效IC |
|
功能描述： |
三种音效（飞机声，机枪声，摩托车声）可驱动LED； |
|
封装形式： |
CHIP；COB |
|
资料下载： |
点此打开
“注：另存为下载” |
|
|
|
|
|
|
|
|
LP7100B： |
|
|
|
|
品名： |
单音报警IC |
|
功能描述： |
警报喇叭专用；CMOS设计，低功耗；（同RT0100兼容）； |
|
封装形式： |
CHIP；COB；DIP8；SOP8 |
|
资料下载： |
点此打开
“注：另存为下载” |
|
|
|
1、门磁防盗报警专用IC；
LP710C门磁防盗报警电路，可免一只电晶体。
2、3态编解码类IC；
LP801遥控编码电路,与LP802配对。与PT2262兼容，DIP18封装。
LP802遥控解码电路,与LP801配对。与PT2272兼容，DIP18封装。
3、门铃/报警类IC；
LP1200-01 四种门铃声音乐电路，
LP1600-01/02 叮咚+流水鸟，叮咚+欢迎光临+报警
LP1610-01 十二首/八首可选音、锁定播放。（电脑选曲）
LP1630-01 八通道高音质十六首/十二首/八首可选音、锁定播放。
4、汽车摩托车报警IC；
LP7100 单声报警，与RT0100兼容。DIP8封装。
LP7608 六音报警，与RT0608兼容。DIP8封装。
LP7618 用户可选六音报警，与RT0618兼容。DIP16封装。
5、语音类IC；LP1500-01/02 叮咚+多种欢迎/问候语音词
6、家电控制类IC；
LP803-01/02/03 传统35MM相机马达控制，有防红眼、自动闪光、
打印日期、自动拍照等功能。
7、汽车仪表类IC；
8、音效类IC等；
LP2100 飞机声+摩托车+机枪声；
一、气体传感器
NIS-09C 日本烟雾传感器 适合家居烟雾火灾报警
NIS-05A 日本烟雾传感器 模拟量离子感烟探测器
SC0069 台湾烟雾传感器 适合家居烟雾火灾报警
NAP66E 酒精传感器 醉酒度测试仪器
NAP21A 二氧化碳传感器 家居二氧化碳检测
NAP-50/55A 燃气传感器 家庭燃气泄漏报警
NAP-505 电化学一氧化碳 CO泄漏报警
TGS813 燃气传感器 家庭燃气泄漏报警
TGS825 检测硫化氢有毒气体报警
TGS832 氟利昂 适用于氟利昂检测器
KE-25/50 氧气传感器
SC0003 民用超底价位燃气传感器
等系列民用级、工业级、半导体、电化学传感器
二、热释电红外感应器件及配套电路
RE200B 适合感应开关及报警器
KDS209 适合感应开关及报警器
PD532/632 适合中档或高档感应开关及报警器
SB05-82 四元红外线探头
LHI958/878 适合中档或高档感应开关及报警器
BISS0001 DIP/SMD封装，低功耗，直流运用
BM8072（WT8072） DIP封装，低功耗，直流运用
CS9803GP 采用CMOS工艺制造底电流。与WT8072相兼容，DIP16脚封装。
HT7610A/B DIP封装，低功耗，直流运用
三、火焰、紫外线传感器
R2868 日本产火焰UV探测传感器 用于火灾报警装置
C3704 火焰UV探测模快
G5842 SMD紫外线探测
四、微波多普勒无线探测模快
HB100 物体移动探测10.525HZ 用于自动门、报警器等自动化产品
HB200/510 物体移动探测10.687HZ 用于高档报警器等自动化产品
TWH9250 雷达探测模快 用于家庭防盗报警
TWH9251 雷达探测模快 用于家庭防盗报警
982 微波多普勒效应模快
|
 |
|
