（一）功能和用途：

    1 ．本产品配合扩音机及喇叭完成自动音乐打铃功能。能根据用户设定的时间，自动打开扩音机电源，并向扩音机输送音乐信号，令其自动播放一段音乐，实现自动音乐打铃功能。音乐播放完毕后会自动关闭扩音机，节能环保，适用于学校上下课，单位上下班等，取代传统烦躁刺耳的电铃。
    2 ．打铃器分为两种音乐类型：
乐曲型：内有3首管弦音乐，曲 A 是《茉莉花》，曲 B 是《铃儿响叮当》，曲 C 是《浏阳河》；
钟声型：内有3种音乐钟声，曲 A 是【一声钟响】，曲 B 是【两声钟响】，曲 C 是【三声钟响】 ；
    3 ．一周内每天可以任意设置时间点，指定播放某首曲子。用来区分上课，下课，预备或上班、下班、休息等。钟声设定的通常习惯是：“二上一下三预备”（即二声代表上课，一声代表下课，三声代表预备）。
    4 ．每天设置最多 65 次打铃时间点。有 15 种星期组合模式选择，用来选择每周内都是哪天需要打铃，例如实现双休日不打铃等。
    5 ．很方便操作实现会议讲话状态，手动打铃，放假期间屏蔽打铃等，对正常使用扩音机广播不受影响。
    6 ．本机内带有监视喇叭，可以直接监视所播放的音乐。

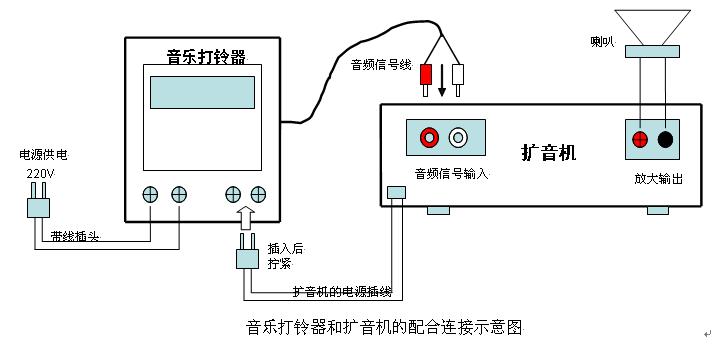

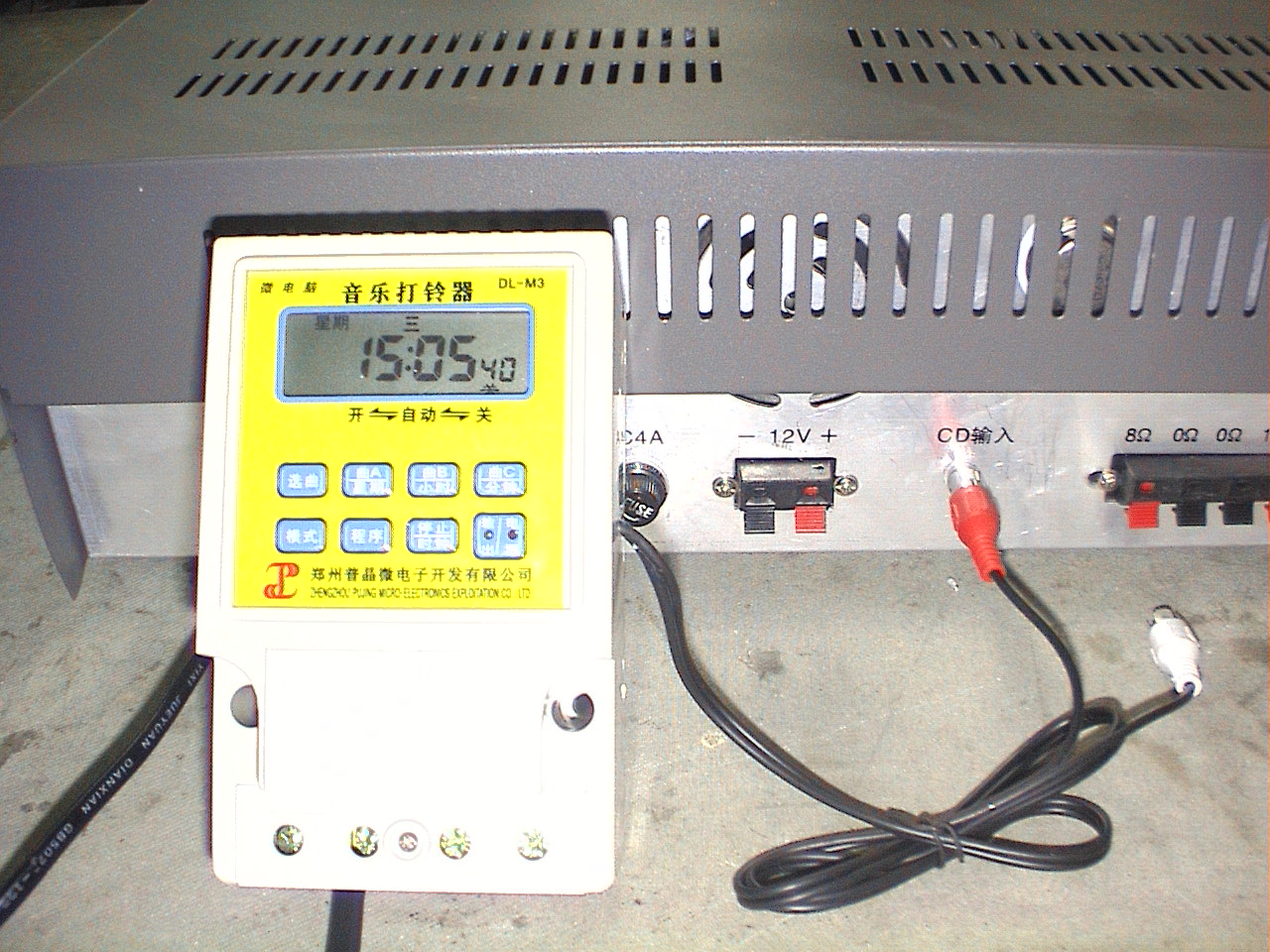

（二）接线图

（三）显示屏显示符号解释

（四）面板按键名称

（五）会议讲话状态，手动打铃，放假屏蔽打铃操作方法

    在“时钟显示”状态下，按【模式】键，可进行“开 / 自动 / 关”各状态的自由切换：开 自动 关
    当“开”符号显示时：一直开启扩音机电源且屏蔽自动打铃；用于正常使用扩音机会议讲话等。
    当“关”符号显示时：关闭所有打铃程序；用于节假日屏蔽自动打铃。
    当“自动”符号显示时：系统自动执行已设定的自动打铃程序；（按照已设定的时间程序打铃）
   手动打铃： 直接按【曲 A 】，【曲 B 】，【曲 C 】键即可自动开启扩音机播放音乐（或钟声），实现手动打铃。

注意：如遇到操作时有反映但没有音乐声，请先按一次【停止】键，然后再按【曲一】，【曲二】，【曲三】键即可。

（六）键盘锁功能
    在时钟显示状态下，长按 [ 取消 / 恢复 ] 键２秒钟以上，会解除或启动键盘锁。上锁后ＬＣＤ屏左下角会显示“ ”符号；解锁后“ ”符号消失。键盘锁的作用是防止无关人员误操作键盘。

（七）设置时钟及星期
    在时钟显示状态下，按住 【 时钟 】 键不放，同时按 【星期】键或【小时】或【分钟】键，可调校星期、小时、分钟。
系统时钟采用 24 小时计时制。

（八）设置定时打铃时间程序

    在“时钟”界面下，按 【程序】键，可进入打铃程序设定界面，连续按【程序】键，可依次出现：“开――：―― 1 ” →“开――：―― 2 ” →。。。。。。 , 会有 65 次打铃时间设置状态。
    以上每次打铃时间设置状态中，都须分别按【星期】、【小时】、【分钟】键，准确设置星期（选择每周需要打铃的天数）及时、分（每次打铃的准确时间）。其中星期的设定有 15 种组合可选择：一二三四五六日 - →一→二→三→四→五→六→日→一三五→二四六→六日→一二三→四五六→一二三四五→一二三四五六→ …… 依次循环出现。
    按【选曲】键时，选择当次打铃时间点对应播放的曲目（或钟声），或将当次打铃时间点取消（注意：显示“――：――”方能表示已取消掉当次打铃时间点）。
    在非“时钟显示”状态下，按【时钟】键，回到“时钟显示”状态；若 30 秒未按任何键，系统会自动回到“时钟显示”状态；
    正常情况下，所有打铃程序设置完毕后，必须按 【模式】键将“自动”符号显示出来，以实现自动打铃功能（按照已设定的时间程序打铃）；
    不使用的程序必须按【选曲】键及时取消（必须显示“ ――：―― ”才表示取消）。

（九）技术参数

额定电压：220 Ｖ /50Hz      适合电压范围：160 Ｖ～ 240 Ｖ         额定电流：负载 1000 Ｗ（ 5 Ａ）
显示方式：LCD 液晶中文          接线方式：锁扣式端子接线          打铃次数：每天 65 次打铃
外型尺寸：120 × 75 × 55mm     计时误差：± 0.25 ～ 0.5 秒 / 天  控制周期：日控或周控循环
工作环境温度：-30 ℃～ 60 ℃系统工作电压：3.0V （ 1.5 电池 2 节） 单个重量：350g

（十）注意事项

1 ．若显示屏上显示变弱时，请更换电池。
2 ．请勿自行修理、分解、改造本产品。
3 ．请勿使本产品沾染油或进水。
