产品详细说明：
| |
|
该高频接收模块采用进口SMD器件，6.5G高频三极管，高Q值电感生产。性能稳定可靠，灵敏度高，带有解码IC可直接使用，功耗低，质优价廉,
广泛应用于各种防盗系统，遥控控制系统。
适用范围:
1.四位数据无线接收，防盗报警器信号接收;
2.工业遥控，遥测，遥感；
3.各种家用电器的遥控等。
技术指标:
|
工作电压
|
5.0VDC ±0.5V
|
工作电流
|
≤4.5mA(5.0VDC)
|
|
工作原理
|
超再生
|
工作方式
|
OOK/ASK
|
|
频率范围
|
250MHz-450MHz
|
带 宽
|
2MHz(315MHz,
灵敏度下降3dBm时测试)
|
|
灵敏度
|
优于-105dBm(50Ω)
|
速 率
|
＜5Kbps(315MHz,
-95dBm时)
|
|
解码格式
|
PT2272, HS2272,
AX5327等
|
输出信号
|
TTL电平，四路控制输出，输出格式有锁存(L)、脉动(M)两种
|
|
天线长度
|
24cm(315MHz),
18cm(433.92MHz)
|
|
|
|
 |
|
产品详细说明：
| |
|
| |
|
该高频接收模块采用进口SMD器件，6.5G高频三极管，高Q值电感生产。性能稳定可靠，灵敏度高，带有解码IC可直接使用，功耗低，质优价廉,
广泛应用于各种防盗系统，遥控控制系统。
适用范围:
1.四位数据无线接收，防盗报警器信号接收;
2.工业遥控，遥测，遥感；
3.各种家用电器的遥控等。
技术指标:
|
工作电压
|
5.0VDC ±0.5V
|
工作电流
|
≤2mA(5.0VDC)
|
|
工作原理
|
超再生
|
工作方式
|
OOK/ASK
|
|
频率范围
|
250MHz-450MHz
|
带 宽
|
2MHz(315MHz,
灵敏度下降3dBm时测试)
|
|
灵敏度
|
优于-105dBm(50Ω)
|
速 率
|
＜5Kbps(315MHz,
-95dBm时)
|
|
解码格式
|
PT2272, HS2272,
AX5327等
|
输出信号
|
TTL电平，四路控制输出，输出格式有锁存(L)、脉动(M)两种
|
|
天线长度
|
24cm(315MHz),
18cm(433.92MHz)
|
|
|
 |
|
产品详细说明：
| |
|
|
该高频接收模块采用进口SMD器件。性能稳定可靠，灵敏度高，带有解码IC可直接使用，功耗低，质优价廉,
广泛应用于各种LED遥控照明控制系统。
适用范围:
1. 各种玩具，航模等LED遥控照明等；
2.各种家用LED遥控照明等。
技术指标:
|
工作电压
|
3.0V-4.5V
|
工作电流
|
≤4.5mA(5.0VDC)
|
|
工作原理
|
超再生
|
工作方式
|
ASK
|
|
频率范围
|
250MHz-450MHz
|
带 宽
|
2MHz(315MHz,
灵敏度下降3dBm时测试)
|
|
灵敏度
|
优于-105dBm(50Ω)
|
速 率
|
＜5Kbps(315MHz,
-95dBm时)
|
|
解码格式
|
PT2272, HS2272
|
输出信号
|
TTL电平，一路控制输出，输出格式有锁存(L)、脉动(M)两种
|
|
天线长度
|
24cm(315MHz),
18cm(433.92MHz)
|
遥控距离
|
80M
|
|
|
 |
|
产品详细说明：
| |
|
NT-R31A
十路解码接收模块是一款多通道的高频解码电路，它具有密码数量高，0~10路任意选择等特点，使用范围十分广泛，如无线多路开关等应用。
适用范围:
1.低速率数据无线接收，防盗报警器信号接收;
2.无线门禁系统；
3.各种家用电器的遥控等。
技术指标：
|
工作电压 |
5.0VDC
±0.5V |
工作电流 |
≤4mA(5.0VDC) |
|
工作原理 |
超再生 |
工作方式 |
OOK/ASK |
|
频率范围 |
250MHz-450MHz |
带 宽 |
2MHz(315MHz, 灵敏度下降3dBm时测试) |
|
灵敏度 |
优于-105dBm(50Ω) |
速 率 |
＜5Kbps(315MHz, -95dBm时) |
|
解码
格式 |
PT2272, AX5327等 |
输出信号 |
10路输出任意选择，
输出格式锁存非锁存两种 |
|
天线长度 |
24cm(315MHz),
18cm(433.92MHz)
|
|
|
|
 |
|
产品详细说明：
| |
|
该高频接收模块采用进口SMD器件，6.5G高频三极管，高Q值电感生产。性能稳定可靠，灵敏度高，功耗低，质优价廉,
带有解码IC可直接使用，广泛应用于各种防盗系统，遥控控制系统。
适用范围:
1.六位数据无线接收，防盗报警器信号接收;
2.工业遥控，遥测，遥感；
3.各种家用电器的遥控等。
技术指标:
|
工作电压
|
5.0VDC ±0.5V
|
工作电流
|
≤3mA(5.0VDC)
|
|
工作原理
|
超再生
|
调制方式
|
OOK/ASK
|
|
频率范围
|
250MHz-450MHz
|
带宽
|
2MHz(315MHz,
灵敏度下降3dBm时测试)
|
|
灵敏度
|
优于-105dBm(50Ω)
|
速率
|
＜5Kbps(315MHz,
-95dBm时)
|
|
解码格式
|
PT2272,
HS2272，AX5327等, 六路控制输出
|
天线长度
|
24cm(315MHz),
18cm(433.92MHz)
|
|
|
 |
|
产品详细说明：
| |
|
| |
|
该高频接收模块采用进口SMD器件，6.5G高频三极管，高Q值电感生产。性能稳定可靠，灵敏度高，功耗低，质优价廉,
带有解码IC可直接使用，广泛应用于各种防盗系统，遥控控制系统。
适用范围:
1.四位数据无线接收，防盗报警器信号接收;
2.工业遥控，遥测，遥感；
3.各种家用电器的遥控等。
技术指标:
|
工作电压 |
5.0VDC
±0.5V |
工作电流 |
≤4mA(5.0VDC) |
|
工作原理 |
超再生 |
工作方式 |
OOK/ASK |
|
频率范围 |
250MHz-450MHz |
带 宽 |
2MHz(315MHz, 灵敏度下降3dBm时测试) |
|
灵敏度 |
优于-105dBm(50Ω) |
速 率 |
＜5Kbps(315MHz, -95dBm时) |
|
解码格式 |
PT2272,
AX5327等 |
天线长度 |
24cm(315MHz), 18cm(433.92MHz) |
|
|
 |
|
产品详细说明：
| |
|
| |
|
该高频接收模块采用进口SMD器件，6.5G高频三极管，高Q值电感生产。性能稳定可靠，灵敏度高，带有解码IC可直接使用，功耗低，质优价廉,
广泛应用于各种防盗系统，遥控控制系统。
适用范围:
1.四位数据无线接收，防盗报警器信号接收;
2.工业遥控，遥测，遥感；
3.各种家用电器的遥控等。
技术指标:
|
工作电压
|
5.0VDC ±0.5V
|
工作电流
|
≤3mA(5.0VDC)
|
|
工作原理
|
超再生
|
调制方式
|
OOK/ASK
|
|
频率范围
|
250MHz-450MHz
|
带 宽
|
2MHz(315MHz,
灵敏度下降3dBm时测试)
|
|
灵敏度
|
优于-105dBm(50Ω)
|
速 率
|
＜5Kbps(315MHz,
-95dBm时)
|
|
输出信号
|
锁存(L)或脉动(M)
|
天线长度
|
24cm(315MHz),
18cm(433.92MHz)
|
|
|
 |
|
产品详细说明：
| |
|
|

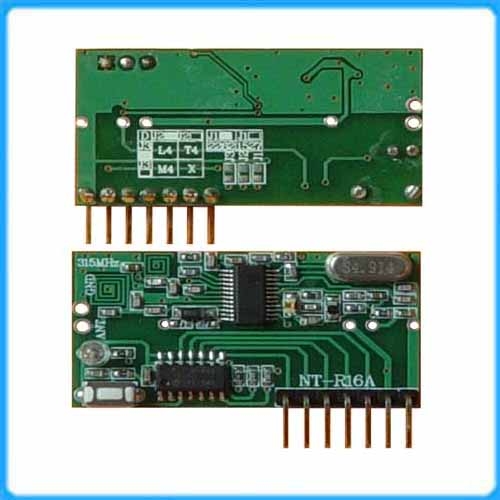

NT-R16A是我公司一款性能优异的超外差微处理器控制接收模块。该模块采用进口SMD器件，6.5G高频三极管，高Q值电感生产。其高频接收部分采用最先进的RF集成电路，具有VCO和PLL电路，性能稳定可靠，灵敏度高，功耗低，广泛应用在各种干扰大、环境恶劣的场合。
适用范围:
1、汽车、摩托车防盗器；
2、工业无线控制；
3、家用防盗器及智能家居控制；
4、智能玩具的遥控；
5、车库自动门、停车场道闸控制等。
技术指标:
|
工作电压
|
5±0.2VDC
|
工作电流
|
≤4mA (@5V)
|
|
工作方式
|
OOK/ASK
|
工作原理
|
超外差(VCO, PLL)
|
|
工作频率
|
315MHz、433.92MHz
|
带 宽
|
0.5MHz(315MHz,
灵敏度下降3dBm时测试)
|
|
灵 敏 度
|
优于-105dBm(50Ω)
|
编码IC振荡电阻
|
4.7MΩ(PT2262)
,470KΩ(EV1527) ,1MΩ(PT2260)
|
|
输出信号
|
TTL电平信号
|
遥控器学习数量
|
20个
|
|
|
 |
|
产品详细说明：
| |
|
|

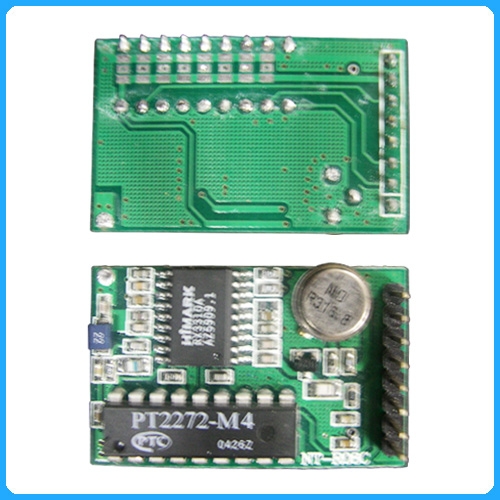

NT-R08C是我公司采用台湾生产的RF集成电路设计而成，超内差工作方式，SAW谐振，具有稳定好，抗干扰强等特点,
带有解码IC可直接使用， 广泛应用在要求较高的工业控制等场合。
适用范围:
1.各种低速率数字信号的接收;
2.工业遥控,遥测,遥感;
3.防盗报警器信号接收, 各种家用电器的遥控等.
技术指标:
|
工作电压
|
5.0VDC ±0.5V
|
工作电流
|
≤5mA(5.0VDC)
|
|
工作原理
|
超外差
|
工作方式
|
OOK/ASK
|
|
工作频率
|
315MHz，433.92MHz,
特殊频率可定制
|
带 宽
|
2MHz(315MHz,
灵敏度下降3dBm时测试)
|
|
灵敏度
|
优于-100dBm(50Ω)
|
速 率
|
＜9.6Kbps(315MHz,
-95dBm时)
|
|
解码格式
|
PT2272, AX5327等
|
天线长度
|
24cm(315MHz),
18cm(433.92MHz)
|
|
|
 |
|
产品详细说明：
| |
|
|
NT-R15A是我公司采用台湾生产的RF集成电路设计而成，超外差工作方式，SAW谐振，具有稳定好，抗干扰强等特点,
带有解码IC可直接应用， 广泛应用在要求较高的工业控制等场合。
适用范围:
1.各种低速率数字信号的接收;
2.工业遥控,遥测,遥感;
3.防盗报警器信号接收, 各种家用电器的遥控等.
技术指标:
|
工作电压 |
5.0VDC
±0.5V |
工作电流 |
≤2mA(5.0VDC) |
|
工作原理 |
单片超外差接收 |
工作方式 |
OOK/ASK |
|
工作频率 |
315MHz，433.92MHz, 特殊频率可定制 |
带宽 |
2MHz(315MHz, 灵敏度下降3dBm时测试) |
|
灵敏度 |
优于-100dBm(50Ω) |
速率 |
＜9.6Kbps(315MHz, -95dBm时) |
|
解码格式 |
PT2272，AX5327等 |
天线长度 |
24cm(315MHz)
|
|
|
 |
|
产品详细说明：
| |
|
该高频接收模块采用进口SMD器件，6.5G高频三极管，高Q值电感生产。性能稳定可靠，灵敏度高，功耗低，质优价廉,
带有解码IC可直接使用，后面再加三极管反相放大驱动，广泛应用于各种防盗系统，遥控控制系统。
适用范围:
1.四位数据无线接收，防盗报警器信号接收;
2.工业遥控，遥测，遥感；
3.各种家用电器的遥控等。
技术指标:
|
工作电压
|
5.0VDC ±0.5V
|
工作电流
|
≤4.5mA(5.0VDC)
|
|
工作原理
|
超再生
|
工作方式
|
OOK/ASK
|
|
频率范围
|
250MHz-450MHz
|
带宽
|
3MHz(315MHz,
灵敏度下降3dBm时测试)
|
|
灵敏度
|
优于-105dBm(50Ω)
|
速率
|
|
|
解码格式
|
PT2272, AX5327等
|
输出信号
|
TTL电平，四路反相控制输出
|
|
|
 |
|
产品详细说明：

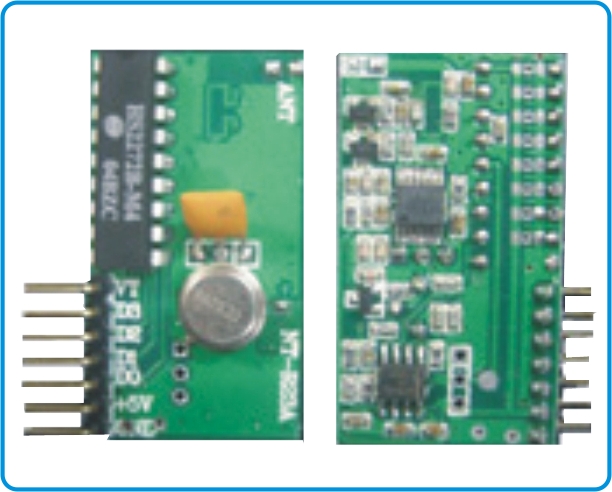

NT-R23A采用NT-R18A抗干扰接收电路，接收带宽很窄，抗杂波干扰能力很强。超外差工作方式，工作稳定可靠；同时包含2272解码电路，可直接应用。广泛应用在各种干扰大、环境恶劣的场合。
一、适用范围:
1、各种带电机强干扰的车库门等遥控接收系统
2、各类常规防盗接收系统
3、各种工业遥控、遥测、遥感等遥控接收系统
4、其它无线低波特率的数据传输系统
二、技术指标:
1、工作电压: 5.0VDC ±0.5V
2、工作电流: ≤9.5mA(5.0VDC)
3、工作原理: 超外差
4、调制方式：OOK/ASK
5、工作频率: 315MHz，433.92MHz, 特殊频率可定制 6、 带宽:
1MHz(315MHz, 灵敏度下降3dBm时测试)
7、灵敏度: 优于-105dBm(50Ω)
8、速率: ＜9.6Kbps(315MHz, -95dBm时)
9、解码格式：PT2272, HS2272, AX5327等
10、天线长度：24cm(315MHz), 18cm(433.92MHz)

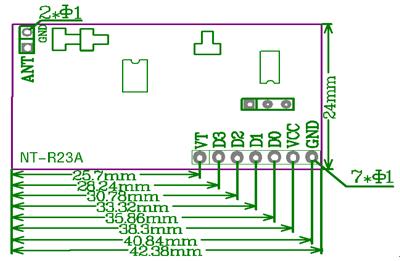

三、尺寸及引脚定义
四．使用注意事项
1、天线用软导线或其它硬质金属（如拉杆天线），长度大约20cm（315MHz）或18cm（434MHz），尽量拉直使用。不要靠近金属物体。
2、电源电压要求稳定且波纹系数低，需多级滤波（如增加磁珠﹑电感﹑电容等）。
3、注意编码IC和解码IC的速率一致和码的格式一致，否则将会影响距离乃至不能通讯。
|
 |
|
产品详细说明：

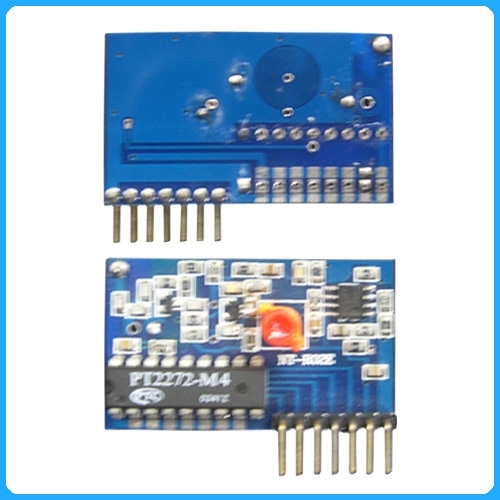

NT-R02E是我公司使用最广泛的超再生接收模块，其设计原理与引脚输出均与NT-R02A(B)相同，但PCB板自带色环电感和空心电感，原器件更少，性能更加稳定可靠，灵敏度高，带有2272解码IC可直接使用。功耗低，质优价廉。可广泛应用于各种射频遥控系统。
一、适用范围
1、四位数据无线接收，防盗报警器信号接收;
2、工业遥控，遥测，遥感；
3、各种家用电器的遥控等。
二、技术指标:
1、工作电压: 5.0VDC ±0.5V
2、工作电流: ≤2mA(5.0VDC)
3、工作原理: 超再生
4.工作方式：OOK/ASK
5、频率范围: 250MHz-450MHz
6、带宽: 2MHz(315MHz, 灵敏度下降3dBm时测试)
7、灵敏度: 优于-105dBm(50Ω)
8、速率: ＜5Kbps(315MHz, -95dBm时)
9、解码格式：PT2272, HS2272, AX5327等
10、输出信号：TTL电平，四路控制输出，输出格式有锁存(L)、脉动(M)两种
11、天线长度：24cm(315MHz),
18cm(433.92MHz)
三、尺寸及引脚定义
四、使用注意事项
1、天线用软导线或其它硬质金属（如拉杆天线），长度大约20cm（315MHz）或18cm（434MHz），尽量拉直使用。不要靠近金属物体。
2、电源电压要求稳定且波纹系数低，需多级滤波（如增加磁珠﹑电感﹑电容等）。
3、若配合单片机使用建议MCU时钟频率在4MHZ以下并且晶体尽量远离RF接收模块，否则晶体的高次谐波会影响通讯距离。
4、注意编码IC和解码IC的速率一致和码的格式一致，否则将会影响距离乃至不能通讯。
|
 |
|
产品详细说明：
| |
|
|
NT-R12B是我公司采用国际上最优良的RF集成电路设计而成，具有VCO及PLL技术，频率稳定，灵敏度高，抗干扰能力强，带有解码IC可直接使用，广泛应用于无线数据传输无线遥控等领域。
适用范围：
1、无线门禁系统
2、各类防盗系统
3、工业遥控、遥测、遥感
4、低波特率的数据传输
5、其它无线遥控
技术指标:
|
工作电压
|
5.0VDC ±0.5V
|
工作电流
|
≤2.5mA(5.0VDC)
|
|
工作原理
|
超外差（VCO, PLL）
|
工作方式
|
OOK/ASK
|
|
工作频率
|
315MHz，433.92MHz,
特殊频率可定制
|
带 宽
|
1.5MHz(315MHz,
灵敏度下降3dBm时测试)
|
|
灵敏度
|
优于-105dBm(50Ω)
|
速 率
|
＜5Kbps(315MHz,
-95dBm时)
|
|
解码格式
|
PT2272, AX5327等
|
天线长度
|
24cm(315MHz),
18cm(433.92MHz)
|
|
|
 |
|
产品详细说明：
| |
|
|
该高频接收模块是为了适应台湾一些特殊的遥控器而专门设计制造，与一般的接收模块不同，
内部信息码经过了逻辑求反运算， 性能更加稳定可靠。由于带有解码IC，可以直接使用。
适用范围:
1.四位数据无线接收，防盗报警器信号接收;
2.工业遥控，遥测，遥感；
3.各种家用电器的遥控等。
技术指标:
|
工作电压
|
5.0VDC ±0.5V
|
工作电流
|
≤3mA(5.0VDC)
|
|
工作原理
|
超再生
|
调制方式
|
OOK/ASK
|
|
频率范围
|
250MHz-450MHz
|
带宽
|
2MHz(315MHz,
灵敏度下降3dBm时测试)
|
|
灵敏度
|
优于-105dBm(50Ω)
|
速率
|
＜5Kbps(315MHz,
-95dBm时)
|
|
解码格式
|
PT2272, HS2272,
AX5327等
|
输出信号
|
TTL电平，四路控制输出，输出格式有锁存(L)、脉动(M)两种
|
|
天线长度
|
24cm(315MHz),
18cm(433.92MHz)
|
|
|
|
