315M无线遥控器 |
| |
|
|

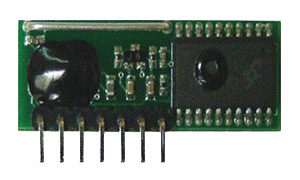

YK04A为4键10mW无线遥控器，YK04B为4键20mW无线遥控器。采用PT2262编码器，振荡电阻为4.7M。与同频率接收模块可任意配套，使用免调试。对应接收PT2272振荡电阻应取820K，与J06A配套应换为1M。出厂时地址为空码，可随意编码。 |

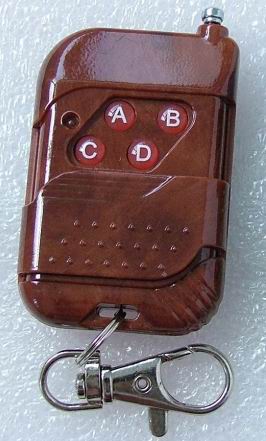

| 产品型号：YK04A |
 |
|
【性能参数】 |
发射频率:315MHz |
|
发射功率:10mW |
|
发射电流:6mA |
|
SAW声表谐振器稳频 |
|
SMT工艺 PT2262编码 |
|
23Ａ 12V电池 |
|
微型拉杆天线 |
|
4键推拉盖 |
|
39X60X14 |
点图片可以放大 |
| |

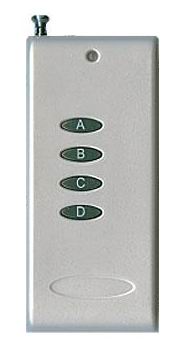

| 产品型号：YK04B |
 |
|
【性能参数】 |
|
发射频率:315MHz |
|
发射功率:20mW |
|
发射电流:20mA |
|
SAW声表谐振器稳频 |
|
SMT工艺 PT2262编码 |
|
23Ａ 12V电池 |
|
微型拉杆天线 |
|
86×35×16mm |
点图片可以放大 |
| |

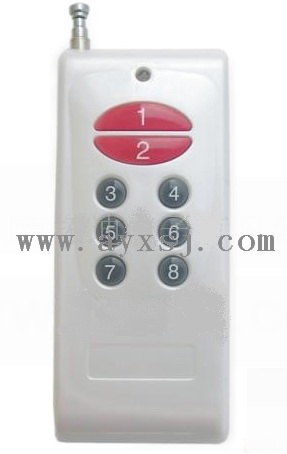

| 产品型号：YK08 |
 |
|
【性能参数】 |
|
发射频率:315MHz |
|
发射功率:20mW |
|
发射电流:20mA |
|
SAW声表谐振器稳频 |
|
SMT工艺 PT2262编码 |
|
23Ａ 12V电池 |
|
微型拉杆天线 |
|
86×35×16mm |
点图片可以放大 |
| |

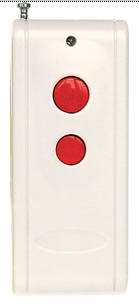

| 产品型号：YK02 |
 |
|
【性能参数】 |
|
发射频率:315MHz |
|
发射功率:20mW |
|
发射电流:20mA |
|
SAW声表谐振器稳频 |
|
SMT工艺 PT2262编码 |
|
23Ａ 12V电池 |
|
微型拉杆天线 |
|
86×35×16mm |
点图片可以放大 |
| |
| |
|
315M无线遥控接收控制器 |
|
两路无线遥控接收控制器主要应用于电动车库门、窗、卷闸门、起吊设备、闸道、各种防盗报警器、工业自动控制及安防行业等领域。可使要控制的设备达到电机的正、反转；或开关的通断转换以及各种特殊控制程序的要求。接收控制器分为直流供电和交流供电二类，继电器输出可以交流或直流：常闭和常开。工作方式有：互锁型，自锁型，非琐型三种。 |
| 自锁（T）：按一下A键，1路负载工作，按一下B键，1路负载关闭，2路可以独立工作。（解码2272T4或单片机解码） |
| 互锁（L）：按一下A键，1路负载工作，再按一下B键，1路关闭，2路负载工作，各路不能独立工作。（解码2272L4） |
| 非琐（M）：按住A键，1路负载工作，放开A键，1路负载关闭，各路能独立工作。（解码2272M4或单片机解码） |
|
具体 性能说明见下面型号。接收控制器套件包括配套的遥控器。 |
| |
点下图可以放大 |
|

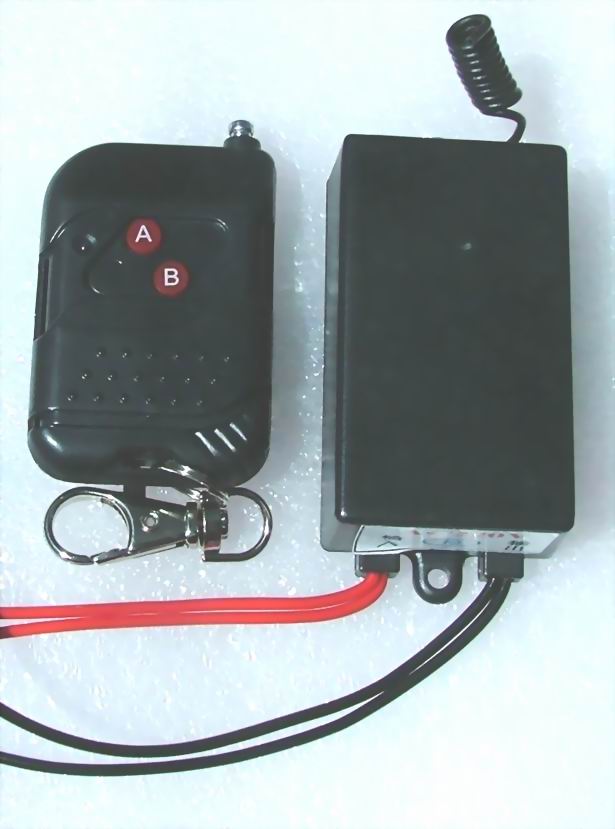

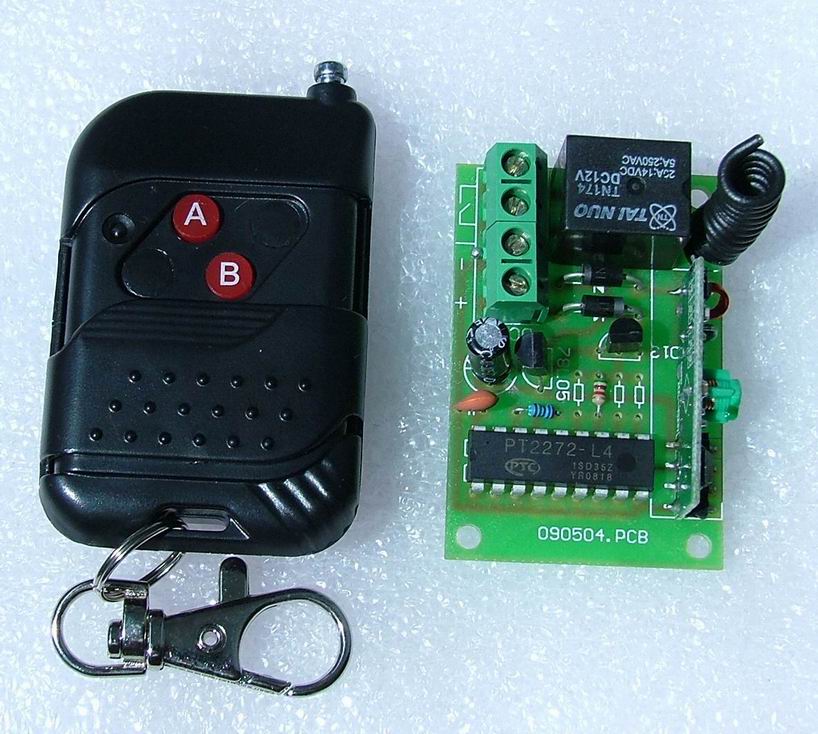

产品型号：01号（2路输出
） |
 |
|
直流12V供电，2272解码，电源反接保护 |
|
接收控制器技术参数: |
| 工作电压：DC6-12V |
|
工作电流：≤
3mA |
|
工作温度：-25℃～+65℃
|
|
接收灵敏度：-100dbm |
| 工作频率：315MHZ |
| 输出方式：
交流或直流：常闭/常开 |
| 继电器负载电流：≤10A |
| 规格尺寸:50*70*20MM |
| 编码方式
焊盘
（出厂为空码，可以随意编码，8位地址码，三种状态，可以悬空，置高或置低） |
| 遥控距离:50-300M
（距离与环境及干扰有很大关系，如果遥控器天线全部拉出，在接收模块上加20CM天线在开阔地可达到300米左右 |
| 工作方式：互锁型 |
| 互锁（L）：按一下A键，1路负载工作，再按一下B键，1路关闭，2路负载工作，各路不能独立工作。（解码2272L4） |
|
说明：遥控器按下按键时间需要大于1秒，互锁型只能转换，如要全关需要同时按下AB键。如果遥控器的指示灯变暗，距离变近，需要更换电池。 |
|
配套遥控器：2键遥控器 |
| 2键遥控器技术指标
： |
| 工作电压：DC12V（23A
电池） |
| 工作电流：≤20mA |
| 工作频率：315MHz |
| 调制方式：ASK（调幅） |
| 发射功率：20mW（参考距离：50-300m空阔地） |
| 编码类型：PT2262
码（出厂为空码，可以随意编码，8位地址码三种状态，可以悬空置高或置低，必须与接收板一致） |
| 工作温度：-10℃～+50℃ |
| 外型尺寸：86×35×16mm |
| |

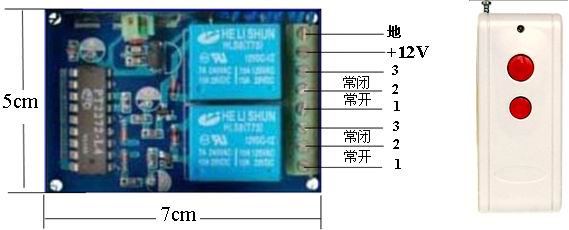

| 产品型号：02号（2路输出
） |
点下图可以放大 |
|
接收直流12V供电，单片机解码，电源反接保护
78L05稳压 |
 |
|
接收板技术参数: |
| 工作电压：DC12V |
|
工作电流：≤
3 mA |
|
工作温度：-25℃～+65℃
|
|
接收灵敏度：-100dbm |
| 工作频率：315MHZ |
|
继电器输出方式：
交流或直流：1路常闭/常开，2路常开 |
|
继电器负载电流：≤20A/14VDC
7A/125VAC 5A/250VAC |
|
继电器工作电压：DC10-12V |
| 规格尺寸:36X68X18MM |
|
解码方式
单片机解码
（出厂配套4键遥控器，A键开B键关/C键开D键关） |
|
工作方式：自锁型，按一下A键1路打开，按一下B键1路关闭,2路可以独立工作。可以转换为非琐方式。板上有转换开关。 |
|
遥控距离:50-100M
（距离与环境及干扰有很大关系，如果遥控器天线全部拉出，在接收模块上加20CM天线在开阔地可达到100多米左右 |
|
说明：遥控器按下按键时间需要大于1秒。如果遥控器的指示灯变暗，距离变近，需要更换电池。 |
|
配套遥控器：4键遥控器 |
|
4键遥控器技术指标
： |
|
工作电压：DC12V（23A
电池） |
|
工作电流：≤10mA |
|
工作频率：315MHz |
|
调制方式：ASK（调幅） |
|
发射功率：10mW（参考距离：50-100m空阔地） |
|
编码类型：PT2262
码（出厂与接收板已对码） |
|
工作温度：-10℃～+50℃ |
|
外型尺寸：60×39×14mm |
| |
|
产品型号：03号（1路输出
） |
点下图可以放大 |
|
接收直流12V供电，2272L解码
电源反接保护 78L05稳压 |
 |
|
接收板技术参数: |
| 工作电压：DC12V |
|
工作电流：≤
3mA |
|
工作温度：-25℃～+65℃
|
|
接收灵敏度：-100dbm |
| 工作频率：315MHZ |
|
继电器输出方式：
交流或直流：常闭/常开 |
|
继电器工作电压：DC10-12V |
|
继电器负载电流：≤20A/DC12V
5A/AC250 V
|
| 规格尺寸:35X51X18MM |
|
编码方式
焊盘
（出厂为空码，可以随意编码，8位地址码，三种状态，可以悬空，置高或置低） |
|
遥控距离:50-100M
（距离与环境及干扰有很大关系，如果遥控器天线全部拉出，在接收模块上加20CM天线在开阔地可达到100多米。 |
|
工作方式：自锁型，按一下A键开，再按一下B键关（解码2272L4） |
|
说明：遥控器按下按键时间需要大于1秒。如果遥控器的指示灯变暗，距离变近，需要更换电池。 |
|
配套遥控器：2键遥控器 |
|
2键遥控器技术指标
： |
|
工作电压：DC12V（23A
电池） |
|
工作电流：≤10mA |
|
工作频率：315MHz |
|
调制方式：ASK（调幅） |
|
发射功率：10mW（参考距离：50-100m空阔地） |
|
编码类型：PT2262
码（出厂为空码，可以随意编码，8位地址码三种状态，可以悬空置高或置低，必须与接收板一致） |
|
工作温度：-10℃～+50℃ |
|
外型尺寸：60×39×14mm |
| |
|
|
| 产品型号：04号（1路输出
） |
点下图可以放大 |
|
输入交流220V，输出交流220V，2272L解码
|
 |
|
接收控制器技术参数: |
| 工作电压：AC220V |
|
工作电流：≤
3mA |
|
工作温度：-25℃～+65℃
|
|
接收灵敏度：-100dbm |
| 工作频率：315MHZ |
| 输出方式：
交流220V（黑线） |
| 负载电流：≤5A/250V |
| 规格尺寸: 65X38X22MM |
| 编码方式
焊盘
（出厂已经编码，配套遥控器） |
| 遥控距离:50-100M
（距离与环境及干扰有很大关系，如果遥控器天线全部拉出，在接收模块上加20CM天线在开阔地可达到100多米左右 |
| 工作方式：自锁型。按一下A键开，再按一下B键关（解码2272L4） |
|
说明：遥控器按下按键时间需要大于1秒。如果遥控器的指示灯变暗，距离变近，需要更换电池。 |
|
声明：本产品出厂都经过检测，有外壳保护比较安全。接收控制器红线为交流220V输入，黑线为交流220V输出
。适合各种交流电器产品的遥控。使用请注意安全操作，违规操作责任自负。 |
|
配套遥控器：2键遥控器 |
| 2键遥控器技术指标
： |
| 工作电压：DC12V（23A
电池） |
| 工作电流：≤10mA |
| 工作频率：315MHz |
| 调制方式：ASK（调幅） |
| 发射功率：10mW（参考距离：50-100m空阔地） |
| 编码类型：PT2262
码（出厂为空码，可以随意编码，8位地址码三种状态，可以悬空置高或置低，必须与接收板一致） |
| 工作温度：-10℃～+50℃ |
| 外型尺寸：60×39×14mm |
| |
