CYB21系列微差压变送器
一、 产品介绍: 二、 实物图例:

    CYB21系列微差压/微压变送器采用进口高精度、高稳定性微压力敏芯片,经严格精密的温度补偿,线性补偿,信号放大,V/I转换,逆极性保护,压力过载限流等信号处理,将很微小的差压,风压,流量等参数可靠的转换成工业标准的4~20mA或0~10mA信号输出。

   该变送器可广泛用于石油,化工,治金,电力,轻纺,电子,医药,食品,环保等领域对生产过程中十分微小的非腐蚀性气体的差压,流量,风压等进行可靠的控制,是超净厂房和锅炉自动化检测的理想产品。
三、技术参数
量 程 范 围
                      0~±100、500…1000(Pa)
                      0~2、10…1000     (KPa)
压 力 形 式
                       表压 、差压、负压
输 出 信 号
                     4~20 mA (1~5V) 二线制
                     0~10 mA (1~5V) 三线制
精       度
                           0.1 0.3 0.5
非线性迟滞重复性
≤0.1 ≤0.3 ≤0.5(%FS)
零 点 漂 移
  ≤0.1 ≤0.1 ≤0.3(%FS/4h)
零点及灵敏度温度漂移
≤0.01 ≤0.03 ≤0.05(%FS/℃)
长 期 稳 定 性
≤0.1 ≤0.3 ≤0.5(%FS/年)
工 作 电 压
                       +12~+36 (标定值为+24)
补 偿 温 度
0~+60(℃)
环 境 温 度
-20~+85(℃)
          过 载 能 力                              200(% )
          寿       命                        >1×108压力循环 (25℃)
          静       压                              ≤5(Mpa)
          负 载 电 阻         R=(U-12.5)/0.02-RD 其中:U为电源电压 Rd为电缆内阻
          响 应 时 间                               ≤1(ms)
          测 量 介 质                             非腐蚀性气体
          壳 体 材 料                           1Cr18Ni9TI 和 ABS
          接       口                           Φ6气嘴或用户自定
          防 爆 等 级                                ExibIICT6
防 护 等 级
                                  IP65



四、特   点:
  1、测非腐蚀性气体的微差压,流量,风压
  2、可连续测量负压和正压
  3、灵敏度高。可测小于100Pa的微小压力
  4、 精度高:优于0.1%FS
  5、稳定性好:≤0.1%FS/年,≤0.01%FS/℃
  6、防浪涌电压,极性反向保护
  7、抗干扰设计
  8、过载能力强
  9、体积小,安装方便
  10、本安防爆
五、电器连接:

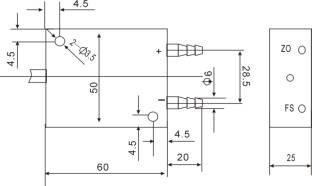

六、外型结构:

七、 安装使用
   差压变送器安装连接如图所示,
固定安装变送器,将高低介质压力
通过引压管和平衡阀引入到变送器
的“H”高压腔和:“L”低压腔。
注意静压参数,严禁单向过载加压
和御压,以免造成损坏。
八、 选 型
代     码
                            说        明
       CYB21-                          微差压/微压变送器
        FS                             压力满量程
        I                              电流输出
        V                              电压输出
        X                              外形结构
        J                              精    度
        O                              其它要求
