CY-DKII型智能数显差压开关
|
| 一、 产品介绍： |
CY-DKII型差压开关是以高精度差压传感器作为检测元件，用高稳定电路产生开关信号，实现压力连续测量和开关量控制。具有精度高，迟滞小，响应快，性能稳定可靠，体积小，易操作和安装简便灵活的优点。
广泛应用于化工、机械、水文、电力等系统的气动差压或气、液压控制系统，外接中间继电器可以完成多种控制功能。
|
三、 技术参数：
|
量 程
|
0～0.1…………60（Mpa）
|
|
压 力 形 式
|
差压 |
|
输 出 信 号
|
底电平≤0.5，高电平≥4.5的开关信号 |
|
精
度
|
0.25
0.5 1 （%）
|
|
上下限设定范围
|
下限：0～上限设定最底值
上限：下限设定最高植～上限设定最高值
|
|
长 期 稳 定 性
|
|
|
工
作 电 压
|
|
|
补
偿 温 度
|
-10～+80
|
|
存
储 温 度
|
-40～+120
|
|
膜
片 材 料
|
316L不锈钢
|
|
壳
体 材 料
|
1Cr18Ni9Ti和铝合金
|
|
接 口 |
M20×1.5或用户定义 |
|
防 爆 等 级 |
ExibIICT6 |
|
防 护 等 级 |
IP65 |
|
| 四、特
点：
|
1、 II型为压力控制点在量程范围内可设定调节的产品
2、 采用差压传感器
3、 调节无死区，零点至满量程设定点任意调整
4、 比机械压力开关精度高，响应快
5、 开关信号可靠
6、 本安防爆
|

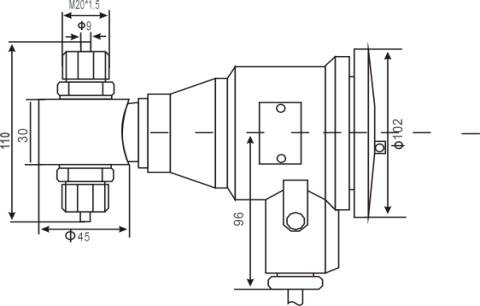

| 五、
外型结构：
|
|
|
|
六、 选 型：
|
代 码
|
说 明 |
| CYDK-I |
单点调节压力开关 |
|
II |
两点调节压力开关 |
|
III |
智能数显压力开关 |
| 1 |
普通压力开关 |
| 2 |
带滞后回差型 |
| A |
外螺纹尺寸：M12×1 |
| B |
外螺纹尺寸：M20×1.5 |
| C |
外螺纹尺寸协商定制 |
| O |
输出方式为光耦 |
| M |
输出方式为COMS |
| J |
输出方式为继电器 |
| 1 |
18～24VDC供电 |
| 2 |
220VAC
供电 |
|
