CYB15P系列高温齐平膜压力变送器

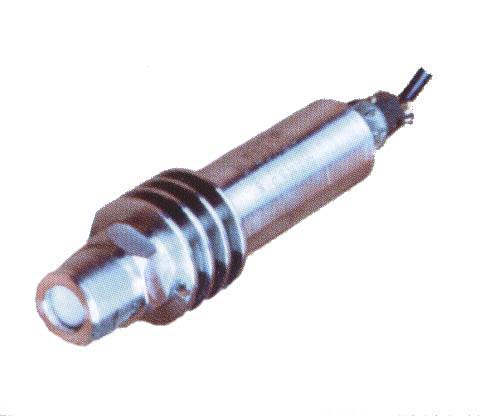

一、 产品介绍: 二、 实物图例:

   CYB15P系列高温齐平膜(卫生型)压力变送器由高性能的“溅射薄膜”压力传感器与大规模专用信号调理电路组成。

   产品采用“离子束溅射薄膜”技术、在金属弹性体上淀积合金薄膜应变电阻而制成耐高温压力传感器。该传感器的合金薄膜应变电阻与金属膜片“溶”为一体,取代了传统应变式压力传感器中的粘贴工艺,消除了胶层引起的蠕变、老化等缺陷,而且无需充注硅油,力敏芯片直接感受介质压力,弥补了扩散硅传感器受温度影响大,无法在高温区使用的弊端。特殊的合金材料,先进的溅射工艺使产品不仅耐高温,而且防腐蚀。

   该变送器广泛用于石油、化工、治金、电力等领域对高温气体、液体、流体、胶体、蒸汽等介质的压力测量和控制。尤其适合用于食品、医药、卫生材料等行业对生产工艺要求无污染的场合。
三、 技术参数
量 程 范 围
                    0~10、100…1000(KPa)
                     0~2、20…200  (MPa)
压 力 形 式
                         表压、 绝压
输 出 信 号
                     4~20mA (1~5V) 二线制
                     0~10mA (0~5V) 三线制
精       度
                       0.1    0.3     0.5
非线性迟滞重复性
≤0.1 ≤0.3 ≤0.5(%FS)
零 点 漂 移
≤0.1 ≤0.3 ≤0.5(%FS/4h)
零点及灵敏度温度漂移
≤0.01 ≤0.03 ≤0.05(%FS/℃)
长 期 稳 定 性
≤0.1;≤0.2;≤0.5(%FS/年)
工 作 电 压
                  +12~+36 (标定值为+24)(V )
          补 偿 温 度                           -30~+150(℃)
          工 作 温 度                          -20~+85(℃)
          存 储 温 度                             -50~+175~+205(℃)
          寿       命                         >1×108压力循环(25℃)
          响 应 时 间                               ≤1(ms)
          测 量 介 质                 与316L兼容的所有腐蚀性或非腐蚀性介质
          膜 片 材 料                             316L不锈钢;AI2O3
          壳 体 材 料                            1Cr18Ni9Ti 和铝合金
          接       口                             M20×1.5或用户自定
          防 爆 等 级                                ExibIICT6
 防 护 等 级
                                  IP67



四、特 点:
1、 测量范围宽:0~10Kpa~200MPa
2、 精度高:优于0.1%FS
3、 稳定性好:≤0.1%FS/年,≤0.01%FS/℃
4、 齐平膜结构,特别适用于粘稠介质并对生产工艺无污染
5、 使用范围高:-50~+205℃
6、 无需充硅油,溅射薄膜力敏芯片直接感受介质压力
7、 抗干扰设计
8、 防腐性强:316L金属膜片或AI2O3
9、 本安防爆

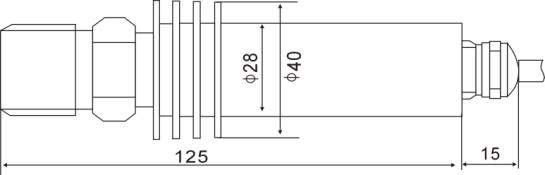

五、外型尺寸:

六、 选 型
代     码
                            说        明
      CYB15 P -                    齐平膜(卫生型)高温压力变送器
         B                               表压型
         G                               绝压型
        FS                             压力满量程
         C                              温度范围
         I                              电流输出
         E                              316L膜片
         M                              陶瓷膜片
         X                              外型结构
         J                              精    度
         O                              其它要求
