CYB23系列隔离式差压变送器
|
| 一、 产品介绍： |
二、 实物图例： |
CYB23系列隔离式差压变送器选用高精度、高稳定性双隔离金属膜片的力敏芯片，经严格精密的温度补偿、信号放大、V/I转换，将压差、流量等参数可靠的转换成工业标准的4～20mA或0～10mA信号输出，可和工业仪表连接，实现生产过程中对腐蚀性介质差压及液位流量的自动测量和控制。
广泛用于石油、化工、治金、电力、轻纺、环保等领域。 |
 |
三、 技术参数：
|
量 程 范 围
|
|
0～2、100…1000(Kpa)
|
|
0～2、20…35(Mpa)
|
|
压 力 形 式
|
差压 |
|
输 出 信 号
|
4～20mA (1～5V) 二线制 |
|
0～10mA (0～5V) 三线制 |
|
精 度
|
0.1 0.3 0.5
|
|
非线性迟滞重复性
|
≤0.1 ≤0.3 ≤0.5（%FS）
|
|
零 点 漂 移
|
≤0.1 ≤0.3 ≤0.5（%FS/4h）
|
|
零点及灵敏度温度漂移
|
≤0.01 ≤0.03 ≤0.05（%FS/℃）
|
|
长 期 稳 定 性
|
≤0.2（%FS/年）
|
|
工 作 电 压
|
＋12～＋36 （标定值为＋24） |
|
补 偿 温 度
|
0～＋70（℃）
|
|
环 境 温 度
|
－20～＋85（℃）
|
|
过 载 能 力 |
200（% ） |
|
寿 命 |
＞1×108压力循环 （25℃） |
|
静 压 |
10～12（Mpa） |
|
负 载 电 阻 |
R=（U－12.5）/0.02－RD其中：U为电源电压， RD为电缆内阻 |
|
响 应 时 间 |
≤1（ms） |
|
测 量 介 质 |
与316L兼容的所有腐蚀性气体、液体 |
|
膜 片 材
料 |
316L不锈钢 |
|
壳 体 材 料 |
1Cr18Ni9Ti |
|
接 口 |
?7.5，M12×1或用户自定 |
|
防 爆 等 级 |
ExibIICT6 |
|
防 护 等 级
|
IP65 |
|
| 四、特
点
|
1、双面316L金属膜片，防腐性好
2、测量范围宽：0～2KPa～35Mpa
3、精度高：优于0.1%FS
4、稳定性好：≤0.1%FS/年，≤0.01%FS/℃
5、补偿温度范围宽：0～＋80℃
6、抗干扰设计
7、体积小巧，安装方便
8、本安防爆
|

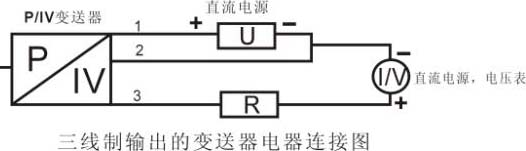

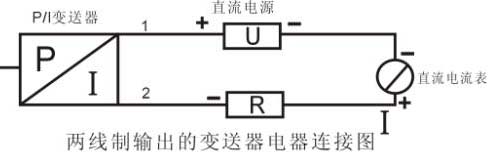

| 五、电器连接：
|
|
|
|

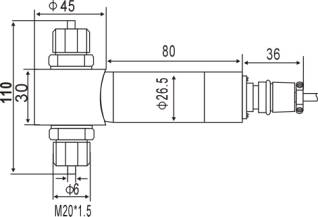

| 六、
外型结构：
|
|
|
|
|
七、 安装使用
|
差压变送器安装连接如图所示，
固定安装变送器，将高低介质压力
通过引压管和平衡阀引入到变送器
的“H”高压腔和：“L”低压腔。
注意静压参数，严禁单向过载加压
和御压，以免造成损坏。
|
|
|
八、 选 型
|
代 码
|
说 明 |
|
CYB23- |
隔离型差压变送器 |
| FS |
压力满量程 |
| I |
电流输出 |
| V |
电压输出 |
| X |
外形结构 |
| J |
精 度 |
| O |
其它要求 |
|
