CYB31D系列高温导压式液位变送器
|
| 一 、产品介绍： |

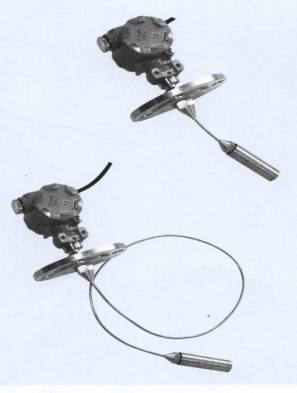

二 、实物图例： |
CYB31D系列高温导压式液位变送器的传感器部分与信号处理电路做在接线盒内部，由投入液体集气筒内的气体与介质接触，通过导气管将压力传递给传感器，避免了传感器与被测介质的直接接触。
该产品专门为高温或强腐蚀性液体而特殊设计，有效地解决了高温液体液位测量困难的问题。特别适合于高温中、小量程和强腐蚀性介质液位的测量和控制。 |
 |
三、 技术参数：
|
量 程 范 围
|
0～1.5～50（mH2O） |
|
输 出 信 号
|
4～20 mA (1～5V)二线制 |
|
0～10 mA (0～5V)三线制 |
|
精 度
|
0.3 0.5
|
|
非线性迟滞重复性
|
≤0.3 ≤0.5（%FS）
|
|
零 点 漂 移
|
≤0.3 ≤0.5（%FS/4h）
|
|
零点及灵敏度温度漂移
|
≤0.03 ≤0.05（%FS/℃）
|
|
长 期 稳 定 性
|
0.2 0.5 （%FS/年）
|
|
工 作 电 压
|
＋12～＋36 （标定值为＋24） |
|
补 偿 温 度
|
0～＋70（℃）
|
|
环 境 温 度
|
－20～＋85（℃）
|
|
介 质 温 度 |
－30～＋250 |
|
过 载 能 力 |
300（% ） |
|
寿 命 |
＞1×108压力循环 （25℃） |
|
负 载 电 阻 |
R=（U－12.5）/0.02－RD其中：U为电源电压，RD为电缆内阻 |
|
响 应 时 间 |
≤1（ms） |
|
测 量 介 质 |
高温液体、腐蚀性液体 |
|
膜 片 材
料 |
316L不锈钢 |
|
壳 体 材 料 |
1Cr18Ni9Ti |
|
接 口 |
投入分体式 |
|
防 爆 等 级 |
ExibIICT6 |
|
防 护 等 级
|
IP65 |
|

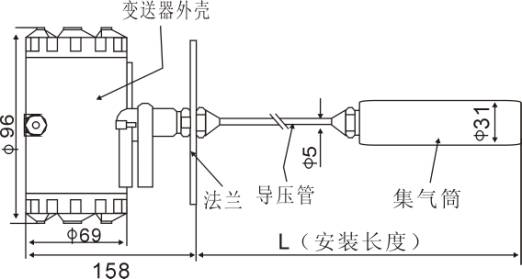

| 四、
外形结构：
|
|
|
五、 选 型：
|
代 码
|
说 明 |
|
CYB31D- |
高温导压液位变送器 |
| FS |
压力满量程 |
| I |
电流输出 |
|
C |
温度范围 |
|
N2 |
分 体 |
|
A |
法 兰 安 装 |
|
L1 |
不锈钢导压管长度 |
|
L2 |
屏蔽导线长度 |
| J |
精 度 |
| O |
其它要求 |
|
|
