产品名称: 超声波传感器(总)
资料下载
产品名称: 超声波传感器 25.0KHz
资料下载
产品名称: 超声波传感器 32.8KHz
资料下载
产品名称: 超声波传感器 40.0KHz(分开)
资料下载
产品名称: 超声波传感器 40.0KHz(一体)
资料下载
产品名称: 超声波传感器(附加类型)
资料下载
产品名称: 超声波传感器(开放)
资料下载
产品名称: 超声波传感器(封闭)
资料下载
 超声波传感器



超声波 TC33-10D TC40-14D TC40-16D TC40-18D
TCT40系列 UT-180 S-3001雷达感应器
超声雾化片 超声雾化器 D-2001汽车倒车雷达
超声物液位探测 SC0025 SC0026 SC0027 SC0028
SC0029 SC0030 SC0031 SC0032
SC0033 产品距离说明
压电超声波传感器

       压电超声波传感器具有体积小、灵敏度高、性能可靠等特点,通过对超声波发射和接收信号的处理,即可实现各种遥控和测量,如测速、测距、如侵报警,汽车倒车雷达等。
根据其工作的不同可分为发射、接收分体和收发一体两种

中心频率



灵敏度

方向角

静电容量

工作温度

TC40-16T/R

40.0±1.0KHZ

114dB

-68dB

60

2500PF

-20~70

TC40-12T/R

40.0±1.0KHZ

112Db

-68dB

60

2500PF

-20~70

TC40-10T/R

40.0±1.0KHZ

107dB

-72dB

60

3000PF

-20~70

TC40-18D

40.0±1.0KHZ

100dB

-80dB

55

2100PF

-20~70

TC40-18DI 40.0±1.0KHZ ≧100dB ≧-87dB 60° (-6dB) 2100PF±20% -20~+70℃

TC 40-16D

40.0±1.0KHZ

102dB

-82dB

60

2100PF

-20~70

TC 40-16DO 40.0±1.0KHZ ≧114dB ≧-68dB 50° (-6dB) 2500PF±20% -20~+70℃
备注:收、发相对,有效传输距离≥15米,反射接收有效距离47米。条件:接收头配60dB放大。
超声测距传感器(一)
典型应用
940系列采用超声波原理新型固定式测距传感器,具有非接触测量距离、易于目标瞄准、测量精度高、重复精度高、抗干扰、高可靠等特点,特别适合于工业现场使用。广泛 用于自动化机械 生产线和设备中,例如:自动焊接设备、气动控制、各类机床等。

深度测量、物料测量、液面测量
车辆定位、立体仓库、目标跟踪
机械加工、长度计量、道路施工


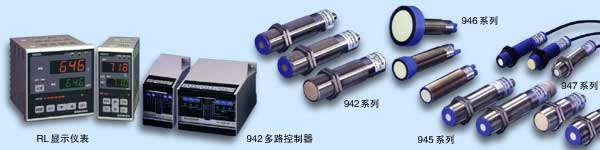

940系列概况
型 号 945 946 947 942
测量范围 (mm) 0~200/600/1200 0~500/2000/4000/6000 0~600/1500/3000 0~600/1500/3000
线性精度 (FSO或mm) 0.2% 0.1% 0.3% 0.5%或3
重复精度 (FSO或mm) 0.2~0.3%或±0.2~0.5 0.1% 0.2%或±2 0.4%或±2
声波发射角 (°) 8/10/8 5 8 8/10/8
响应时间 (ms) 50/100/120 35/100/300/500 50/100/150 100
模拟输出电压 (V) 1.8~6/1~6/1~7 0~10 0~10 --
模拟输出电流 (mA) 0~10 4~20 0~10 --
串行数字输出 -- -- -- HEX/BCD,或RS485接口
工作/存储温度 (℃) 0~50/0~70℃ -25~70/-40~80℃ 0~70/-25~75℃ -15~70/-25~85℃
工作电源 (DC) 19~30V 10~30V 15~30V 19~30V
外型尺寸 (mm) M18×1 M30×1.5 M18/30×1/1.5 M30×1.5
重 量 (g) 90~125塑料或不锈钢 260~330不锈钢 40~140塑料 260~370不锈钢
RL系列仪表选件 基本功能:测量显示与报警控制输出, 输入:4~20mA或0~10V,两点报警,可选配通讯接口

945系列
型 号 945-L4Y-AD-1C0-220S 945-F4Y-AD-1C0-180EP 945-F4Y-AD-1C0-300E
测量范围 (mm) 100~600 170~1200 60~200
线性精度 (FSO或mm) 0.2% 0.2% 0.2%
重复精度 (FSO或mm) 0.3%/±0.5 0.2% 0.3%/±0.2
声波发射角 (°) 10 8 8
载波频率 (KHz) 220 180 300
响应时间 (ms) 100 120 50
模拟输出电压 (V) 1~6 1~7 1.8~6
负载电流 (mA) 10 10 10
工作温度 (℃) 0~50 0~50 0~50
存储温度 (℃) 0~70 0~70 0~70
工作电源 (DC) 19~30V/20mA 19~30V/20mA 19~30V/20mA
状态指示 LED LED LED
外型尺寸 (mm) M18×1,80,塑料 M18×1,76.5,塑料 M18×1,76.5,塑料
连接引线 2m电缆 2m电缆 2m电缆
防护等级 IP65 IP65 IP65

946系列
型 号 946-A4V-2D-2C0-65E 946-A4V-2D-2C0-85E 946-A4V-2D-2C0-175E 946-A4V-2D-2C0-380E
测量范围 (mm) 800~6000 500~4000 200~2000 60~500
线性精度 (FSO或mm) 0.1% 0.1% 0.1% 0.1%
重复精度 (FSO或mm) 0.1% 0.1% 0.1% 0.1%
声波发射角 (°) 5 5 5 5
响应时间 (ms) 500 300 100 35
载波频率 (KHz) 65 85 200 380
模拟输出电压 (V) 0~10 (5.5mV/mm) 0~10 (20mV/mm) 0~10 (5.5mV/mm) 0~10 (20mV/mm)
最小负载(电压)(Ω) 1000 1000 1000 1000
模拟输出电流 (mA) 4~20 4~20 4~20 4~20
最大负载(电流)(Ω) 500 500 500 500
工作温度 (℃) -25~70 -25~70 -25~70 -25~70
存储温度 (℃) -40~85 -40~85 -40~85 -40~85
工作电源 (DC) 10~30V/33mA 10~30V/33mA 10~30V/33mA 10~30V/33mA
状态指示 LED LED LED LED
外型尺寸 (mm) M30×1.5,136,钢 M30×1.5,128,钢 M30×1.5,113,钢 M30×1.5,113,钢
连接引线 2m电缆 2m电缆 2m电缆 2m电缆
防护等级 IP65 IP65 IP65 IP65

947系列
型 号 947-T4V-2D-1C0-130E
947-T4Y-2D-1C0-130E
947-F4V-2D-1C0-180E
947-F4Y-2D-1C0-180E
947-F4V-2D-1C0-300E
947-F4Y-2D-1C0-300E
测量范围 (mm) 300~3000 200~1500 100~600
线性精度 (FSO或mm) 0.3% 0.3% 0.3%
重复精度 (FSO或mm) 0.2%/±2 0.2%/±2 0.2%/±2
声波发射角 (°) 8 8 8
载波频率 (KHz) 130 180 300
响应时间 (ms) 150 100 50
模拟输出电压 (V) 0~10 0~10 0~10
负载电流 (mA) 10 10 10
工作温度 (℃) 0~70 0~70 0~70
存储温度 (℃) -25~75 -25~75 -25~75
工作电源 (DC) 15~30V/35mA 18~30V/35mA 18~30V/35mA
外型尺寸 (mm) M30×1.5,90,塑料 M18×1,85,塑料 M18×1,85,塑料
连接引线 M12×1(接头)
2m电缆
M12×1(接头)
2m电缆
M12×1(接头)
2m电缆
防护等级 IP67 IP67 IP67
942系列(分传感头和控制器两部份)
型 号 942-M3A-2D-1G1-130E
942-M0A-2D-1G1-130E
942-A4M-2D-K130E
942-M3A-2D-1G1-180E
942-M0A-2D-1G1-180E
942-A4M-2D-K180E
942-M3A-2D-1G1-220S
942-M0A-2D-1G1-220S
942-A4M-2D-K220S
942-M3A-2D-1G1-300E
942-M0A-2D-1G1-300E
942-A4M-2D-K300E
测量范围 (mm) 400~4000 200~2500 150~1500 100~900
线性精度 (FSO或mm) 0.3%/±2 0.3%/±2 0.3%/±2 0.3%/±1
重复精度 (FSO或mm) 0.2%/±1 0.2%/±1 0.2%/±1 0.2%/±1
声波发射角 (°) 8 8 10 8
响应时间 (ms) 240 120 120 60
载波频率 (KHz) 130 180 220 300
模拟输出电压 (V) 0~10 0~10 0~10 0~10
最小负载(电压)(Ω) 1000 1000 1000 1000
模拟输出电流 (mA) 4~20 4~20 4~20 4~20
最大负载(电流)(Ω) 250 250 250 250
开关输出 PNP(100mA):SP1,SP2,ORA,URA
串行输出 HEX/BCD,RS232 HEX/BCD,RS232 HEX/BCD,RS232 HEX/BCD,RS232
工作温度 (℃) 传感头:-15~70
控制器:0~50
传感头:-15~70
控制器:0~50
传感头:0~70
控制器:0~50
传感头:-15~70
控制器:0~50
存储温度 (℃) 传感头:-25~85 控制器:-25~85
工作电源 (DC) 19~30V/130mA 19~30V/130mA 19~30V/130mA 19~30V/130mA
外型尺寸 (mm) 传感头:M30×1.5,97,钢 控制器:100×75,塑料
防护等级 传感头:IP65 控制器:IP54
超声波物位计(二)
产品详细资料及选购指南

型 号 MicroScanTM MonoScan(2W) MonoScan485(4W) SmatScan25 SmartScan50
应用 液体、固体测量 液体、固体、明渠流量 液体、固体、明渠流量 液体、固体、明渠流量和纸卷直径测量
测量范围 液体:0.25-5m
固体:0.25-3.5m
液休和流量:
短量程:0.2-5m
标准量程:0.6-15m
固体:
短量程:0.2-5m
标准量程:0.6-8.5m
液休和流量:
中等量程:0.2-5m
标准量程:0.6-15m
长量程:0.6-40mt)
固体:
标准量程:0.6-20m
中等量程:0.6-30m
长量程:0.6-40m
液休和流量:0.2-12m
固体:0.4-8.5m
直径:0.5-2.5m
测量精度 0.25%测量范围 0.25%测量范围 0.25%测量范围 液休:测量范围的0.2%
固体:测量范围的0.25%
纸卷:测量范围的0.1%
分辨率 1mm 3mm 1mm(0.4inch) 1mm(0.4inch)
电源 12-20VDC(0.1A涌浪) 12-28VDC 24VDC(0.25A max);100-210VAC,50/60HZ,70mA
负载
750Ω@28VDC
750ohm @ 24VDC
模拟输出
4-20mA
4-20mA
工作温度
-40℃-+70℃
-40℃ ~+60℃
环境补尝
内置
仪表形式 一体式
分体式
外壳材料 增强型号ABS塑料 增强型号ABS塑料
增强ABS
声波频率 25kHz 25kHz 25kHz 50kHz
传感器材料 316L不锈钢或镀铝 316L不锈钢或镀铝 不锈钢或镀铝 玻璃纤维增强环氧树脂
传感器外壳 PP/PVDF PP/PVDF
PP(PVDF: 可选)
通讯界面 MSN手操器
显示 4位LCD使用 4位LCD使用
6位LCD显示
重量 0.75G 1.4kg 2.5Kg或2.6Kg(取决于测量范围)
外型尺寸 22.3*11*4.5cm 28.9*10.7*8.5cm 探头尺寸:143.7*70*84.7(mm) 探头尺寸:124*71*65(mm)
超声传感器(三)
日本 YAMATAKE
开关量输出
型 号 USS2-DA0300 USS2-DA0700
测量范围 (mm) 80~300 110~700
不确定范围 (mm) 0~60 0~100
声波发射角 (°) 8 10
使用周波数 (KHz) 400 230
工作电源 (VDC) 12~30 12~30
消费电流 (mA) 30 30
输出方式 NPN(检出时ON) NPN(检出时ON)
负载电流 (mA) 200 200
残留电压 (VDC) 2 2
响应时间 (ms) 50 100
线性精度 (FSO或mm) 0.5 1%或1
工作温度 (℃) 0~60
工作湿度 小于90%
防护等级 IP67

模拟量输出
型 号 USS2-DV0150 USS2-DV0300 USS2-DV0700 USS7-DY0700 USS8-DV2500-CN USS8-DY2500-CN
测量范围 (mm) 70~150 160~300 400~700 200~700 800~2500 800~2500
不确定范围 (mm) 0~30 0~60 0~100 0~100 0~400 0~400
声波发射角 (°) 8 8 10 10 8 8
使用周波数 (KHz) 300 400 230 230 120 120
工作电源 (VDC) 15~30 15~30 15~30 15~30 15~30 15~30
消耗电流 (mA) 30 30 30 55 30 55
模拟输出电压(VDC) 0~10 0~10 0~10 -- 0~10 --
模拟输出电流 (mA) -- -- -- 4~20 -- 4~20
响应时间 (ms) 50 60 100 100 250 250
线性精度 (mm) 0.3 0.3 0.3 0.5 1 1
重复精度 (FSO) 1% 1% 1% 1% 1% 1%
工作温度 (℃) 0~60
工作湿度 小于90%
RL系列仪表选件 基本功能:测量显示与报警控制输出, 输入:4~20mA或0~10V,两点报警,可选配通讯接口



名称:CUSS070超声波传感器   型号:CUSS070
简介:坚固的陶瓷基片,特强的抗腐蚀性发射、接收灵敏度高,量程范围:7m 工作频率宽:125kHZ,发散角度小:12度,聚酯双层密封:防水、防尘、抗化学介质,盲区范围小
批量价格: 请咨询客服订购...
名称:CUSS151超声波传感器  型号:CUSS151
简介:坚固的陶瓷基片,特强的抗腐蚀性发射、接收灵敏度高,量程范围:15m 工作频率:50kHZ,发散角度:12度,聚酯双层密封:防水、防尘、抗化学介质盲区范围小
批量价格: 请咨询客服订购...
名称:CUSS152超声波传感器   型号:CUSS152
简介:坚固的陶瓷基片,特强的抗腐蚀性发射、接收灵敏度高,量程范围:15m 工作频率:50kHZ,发散角度:8度,聚酯双层密封,防水、防尘、抗化学介质,盲区范围小
批量价格: 请咨询客服订购...
名称:CUSS153超声波传感器  型号:CUSS153
简介:坚固的陶瓷基片,特强的抗腐蚀性,发射、接收灵敏度高,量程范围:15m,工作频率:50kHZ,发散角度:12度,聚酯双层密封:防水、防尘、抗化学介质,盲区范围小
批量价格: 请咨询客服订购...
名称:CUSS300超声波传感器  型号:CUSS300
简介:坚固的陶瓷基片,特强的抗腐蚀性,发射、接收灵敏度高,量程范围:30m 工作频率:30kHZ,发散角度:8度,聚酯双层密封:防水、防尘、抗化学介质,盲区范围小
批量价格: 请咨询客服订购...
名称:CUSS200超声波传感器  型号:CUSS200
简介:坚固的陶瓷基片,特强的抗腐蚀性,发射、接收灵敏度高,量程范围:20m 工作频率:41kHZ,发散角度:14度,聚酯双层密封:防水、防尘、抗化学介质,盲区范围小
批量价格: 请咨询客服订购...
名称:CUSS100超声波传感器  型号:CUSS100
简介:坚固的陶瓷基片,特强的抗腐蚀性,发射、接收灵敏度高,量程范围:10m 工作频率:75kHZ,发散角度:15度,聚酯双层密封:防水、防尘、抗化学介质,盲区范围小
批量价格: 请咨询客服订购...
名称:CUSS030超声波传感器  型号:CUSS030
简介:坚固的陶瓷基片,特强的抗腐蚀性,发射、接收灵敏度高,量程范围:3m 工作频率:200kHZ,发散角度:14度,聚酯双层密封:防水、防尘、抗化学介质,盲区范围小
批量价格: 请咨询客服订购...
名称:CUSS025超声波传感器   型号:CUSS025
简介:坚固的陶瓷基片,特强的抗腐蚀性发射、接收灵敏度高,量程范围:2.5m 工作频率宽:228kHZ,发散角度小:15度,聚酯双层密封:防水、防尘、抗化学介质,盲区范围小
批量价格: 请咨询客服订购...





超声波测距系统(德国波尔)



工作原理
超声波测距传感器使用超声波换能器发射和接收超声波,经过特殊编码的超声波按设定模式发射。从目标对象反射回来的超声波信号被换能器接受并解码。超声波的传输时间被纪录,并经温度补偿后转换成距离数据。

应用领域:
波尔公司的超声波传感器可应用于广泛领域,下面仅列举几例。
1、运动部件间距离测量
2、目标的移动检测,不受材料限制
3、物体或人的位置检测
4、目标计数,不受形状限制
5、液面的测量

产品系列:

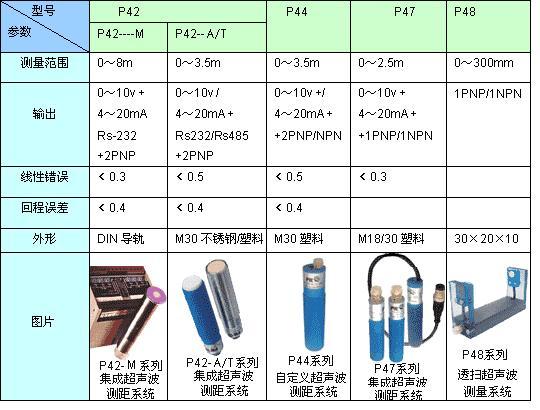

波尔开发出自己的系列产品P42、P44、P47、P48。在不同的应用领域内,每种系列传感器都能覆盖最大的量程空间。本产品采用大量超声波应用领域的先进技术,拥有显著的优良特性:1. 分辨率高、误差小、检测范围大、盲区小、测量量程宽、IP67防护等级。
2.传感器采用现代化的信号处理手段,保证了高可靠性和高精度。
3. 传感器可输出4-20mA或0-10V模拟信号,PNP或NPN开关信号。为了和计算机通讯,传感器也可配备RS232或RS485通讯接口。

测量对象:
1、 所有可反射声音的物质,不受对象性态的约束。
2、 最大检测范围:由目标反射超声波的强度和数量决定。
3、 发射角:大约8度
4、 量程由最大和最小检测范围决定

超声波传感器专栏

压电陶瓷超声传感器 40kHZ超声波发射/接收电路综述
40RS防水型超声波传感器 机器人超声测距数据的采集与处理

T8224系列倒车雷达模块的应用

超声波测距系统的电路设计
CJ-1超声波传感器测距电路板  0.24--5M 超声波测距电路板CJ-1B  RS232接口
超声波物体位移探测器 TX802型倒车雷达用液晶彩色显示屏
51单片机设计测距仪原理及其简单应用 T8224型倒车雷达主机



超声波传感器




Typical applications: remote control, proximity sensors, intruder alarms, motion detectors and data transmission
Pair of housings are suitable for mounting 10mm dia. transducers. The housing enables the transducer to be aligned in a number of fixed positions relative to its mounting bracket, and is ideal for non-PCB applications
Sensitivity, transmitter  110dB  106dB
Sensitivity, receiver  -70dB  -65dB
Resonant frequency  40 1KHz  40 1KHz
Typical operating distance  5 m  5 m
Direction angle  30 °  30 °
Input voltage (max), transmitter  10 V rms  20 V rms
Capacitance (typ.)  2000 pF  1100 pF
Operating temperature  -20 ° C to + 60 ° C  -20 ° C to + 60 ° C





超声波倒车雷达


  超声波倒车雷达技术参数
型号                TC40-16D
中心频率            40KHZ
声压                ≥120dB
灵敏度               ≥82dB
延时               ≤ 1。2mS
方向角              60℃  (-60d B)
静电电容             2000PF±20%
工作温度            -23℃   70℃

光学距离传感器


  )──HSDL-9100-021一款适用于小型移动产品的迷你型、低价位光学距离传感器HSDL-9100-021。传感器可以在手机被放到耳朵附近时,自动从扬声器模式转变为听筒模式,而不像现在的手机必须由使用者自行切换。这款新产品还能够检测现在流行的翻盖式手机的开合状态,并可以激活笔记本电脑中的节电模式。这款距离传感器很适用于打印机、复印机和传真机中对纸张边缘的检测。它还可以用于开启、关闭如台灯等家电设备,而不再需要机械开关。安捷伦HSDL-9100-021光学距离传感器已经针对移动产品的尺寸、性能和设计的简便性进行过优化。这款距离传感器采用金属外壳封装,可以把LED发射器与光电探测器屏蔽开来。表面封装的无引脚式包装在LED发射器和光电传感器之间消除了光学串扰,保证了高信噪比,实现了可靠的性能。该款产品还包括一款完整的环境亮度滤波器,在-25℃~+85℃的温度范围内提供有保障的性能。

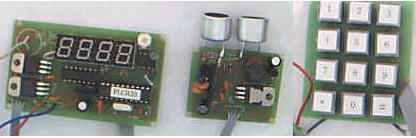

LED数显超声波测距控制器

      超声波测距测温控制器超声波测距测温的工作原理是 超声波数字测距是利用超声波发射, 通过被测物体的反射 回波接收后的时差来测量被测距离的,是一种非接触式测量 仪器.因超声波在大气中的传波速度与温度有关,如0摄氏度 时每秒为331.36米,20摄氏度时每秒为343.38米.因此该测 距测温控制器采用了温控频率振荡器IC3,把随环境温度变 化的频率信号送入IC1进行采样, IC1读取外界温度变化的 数值后进行内部运算,并校正各种环境温度下测距的误差 值,利用该功能方便地实现了测温显示.2使用范憙拪超声波 物位计利用了超声波在空气中传播特性,它有很多特点如: 测定物位距离时不接触被测物体,无活动部分,安装,调试简 单,无维修,保养方便,测量精度高, 作为物位测量控制器. 测量控制料位,液位变化的精确位置, 因此可非接触测量有 腐蚀性的各种液体,固体,通过本控制器键盘预置输入开启 或关闭的测距控制数值 ,实现物位,液位的自动化控制,并 可输出1200BIT串行数据信号,以便和PC计算机及远程显示 板的连接,如;用485标准串口可传送2000米以上,有利于数 据的远程传送及处理. 该测距物位控制器电路简单,以及替 代卷尺,直尺,对水塔水位的测控及各种车辆的倒车显示,可 根据探测物体与超声探头变化的数值, 发出不同的告警信 号,实现自动化的控制.非常适合广大电子厂家, 电子爱好 者制作.
     基本技术指标
1 量程 30---1000厘米 (0.3---10米)
2 测试精度 空气中测距精度小于或等于1%+,-1厘米,温度 值精度小于或等于1%,-20--60摄氏度
3 数据显示 转换成厘米后在LED上直接显示被测距离,温度 值转换成摄氏度在LED上显示.
4 键盘输入 开启值30--1000厘米,关闭值30--1000厘米, (在该范围内任意设置)
 5 反射面积 距离超声波发射探头1000厘米时为1平方 米,400厘米时为0.25平方米
6 超声波发散角 选用型号401型时超声波发散角为45度, (选用各种 不同型号探头时,发散角有所变化
7 串行数据输出 在显示测距数值后发送1200BIT串行数据 共4帧,1,2幀为测距数值,3,4幀为温度数值(有利于PC计算 机和远程显示板串口数据联接及其它功能的扩展)
 8 测控周期 预置开启,关闭数据后每秒为2次周期进行测距 控制
9 工作环境 电压12V直流+-10%,用干电池或可充电池,工作 电流50毫安(显示时)(便于制作小型便携产品)
      说明 IC1芯片键盘扫描及显示驱动功能的微处理器,该芯片 控制超声波信号的发送和接收,串行数据发送 ,及温度校正 采样频率的输入,并通过运算转换成温度数据,校正不同温 度下距离误差后,在LED上显示所测距的离厘米数据并和巳 输入的预置数进行比较, 如达到预置值则进行开或关的开 关量信号输出.IC2在电路中作为反相驱动器驱动LED. IC3 在本电路中作为温控频率振荡器使用, 使IC1取得外界温度 的频率值, 以利于IC1的运算并校正不同温度下测距的回波 数值以及在LED上显示实时环境的温度值.IC4为接收电路, 接收物体反射超声波回波信号,该芯片内部包括了前置放 大,限幅放大,整形,输出数据信号以便IC1检测, 判断回波 的数据正确与否及时差, 并计算出测距的距离数值.图2为 远程串行数据接收显示板,该板接收可预置超声波控制器, 发送的1200BIT串行数据信号,直接用导线和超声波控制器 串口连接时,可传送几十米,如通过485串口发送可传送2千 米以上.
     调试注意事项
1 超声波探头表面严禁用手及其它物体触摸以免产生信号 滞后性及损坏
 2 所有IC器件最好拔下烙铁插头再焊接,以免损坏.
3 按图安装完毕后接上 6V电源,把K1拨到测温档LED应显 示温度值,用一标准水银温度计放置于温敏电阻R2附近,并 观测其温度值,如LED显示值与水银温度计不符,调整R9,使 LED显示值与水银温度计一致即可.测距部分只要安装正确 不必进行调试即可正常工作,同时接收电路应用铁皮屏蔽以 增加抗干扰的性能.以上所有芯片采用DIP封装如要缩小体 积所有器件可用帖片封装.
 4 使用注意事项:在测距中应保证测距仪与被测物体距离为 定值,要和被测物体成一条直线,使测得距离读数的准确 性.


   使用范例:上电LED2闪烁即可输入数据,第1次输入为关闭 数值,第2次输入为开启数值上电后开关量输出为关闭状态, 用LED1数码管指示,亮为开,暗为关,关为0V,开为2V.例:开 机LED2闪动,输入数185=1.85米,为关闭的数值,LED显示 1.85,3秒后LED2闪烁即输入开启的数值190=1.90米,LED显 示1.90,3秒后即转为测距状态,LED显示实际测到的数值, 如测到的数值为1.90时,LED1数码管点亮,表示启动开,同 时有2V电压输出,如再测到的值为1.85米时,LED1灭表示 关,输出端没有电压输出.

超声波测距电路板:0.24---10M   :289元

长期供应
T/R-40超声波传感器10元/对
T/R-40防水型超声波传感器18元/只

超声波传感器放大电路:18元
CJ-1
超声波测距电路板:0.24---5M   :180元
CJ-1B超声波测距电路板(232接口):0.24---5M   :228元
超声波测距电路板:0.24---10M   :289元

超声波测距模块:T8224每只60元
超声波移动物体探测模块:60元


邮费:普件10元:特快20元。

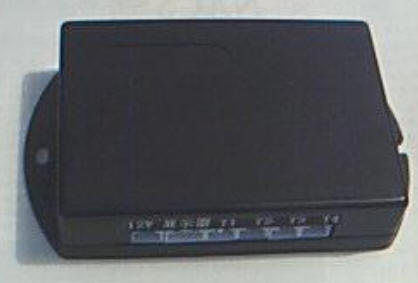

T8224型倒车雷达主机

主机芯(含T8228)



主板(不含T8224)



成品主板带壳



全套

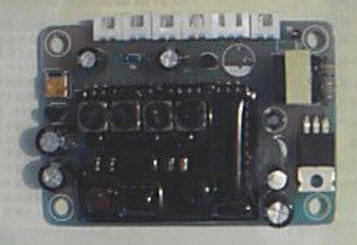

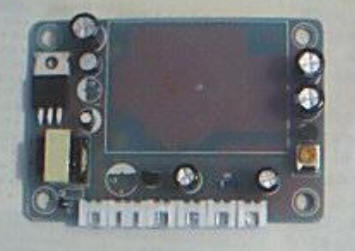

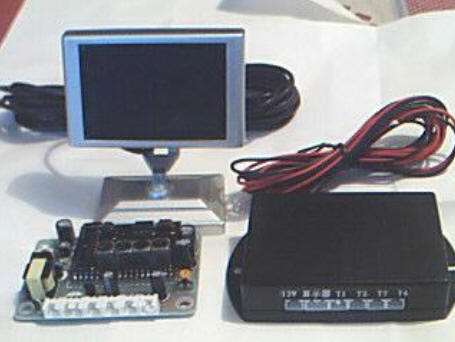

    T8224型主机是采用T8224型倒车雷达模块生产的多用途倒车雷达主机。由于采用模块生产,主板简单,工艺好控制。更由于延续了我公司对倒车雷达8年的研究经验,性能可靠稳定,目前有多家企业采用这套方案。主机具有一个数据输出口,数据包含4个探头各自探测到的距离数据。到显示器只需要三芯电缆,接口芯线少,接触更可靠,可与我公司任意一种4探头显示器方案相连接,兼容性非常好。欢迎各位新老客户测试选用

T8224超声波测距模块应用板60元
超声波测距模块:T8224每只60元
液晶彩色显示屏可与T8224配套使用:78元

超声波传感器  超声波测距模块






更多产品请看本公司产品专用网站:

中国传感器科技信息网:http://www.sensor-ic.com/

工控安防网:http://www.pc-ps.net/

消费电子专用电路网:http://www.sunstare.com/

传感器销售热线:

    地址:深圳市福田区福华路福庆街鸿图大厦9732室

    电话:0755-83370245 83376489 83376549 83607652 83370250   83370251

    传真:0755-83376182  (0)13902971329  MSN: SUNS8888@hotmail.com

    邮编:518033   E-mail:szss20@163.com     QQ: 195847376

    深圳赛格展销部:深圳华强北路赛格电子市场9583号

             电话:0755-83665529   13823648918

欢迎索取免费详细资料、设计指南和光盘 ;产品凡多,未能尽录,欢迎来电查询。

    北京分公司:北京海淀区知春路132号中发电子大厦3097    TEL  18927445855  13823791822  FAX010-62543996

    上海分公司:上海市北京东路668号上海賽格电子市场地下一层D25号  TEL  56703037  13823676822  FAX021-56703037

    西安分公司:西安高新开发区20(中国电子科技集团导航技术研究所)     西安劳动南路88号电子商城二楼D23

            TEL  18926764199  FAX:029-77678271
