商运达磁阻传感器、电子罗盘、线性和角位置传感器

磁阻传感器

磁场传感和磁力计、电子罗盘、线性和角位置传感器,车辆探测,GPS导航,以及更多。

霍尼韦尔磁场传感器和磁力计提供完整的磁场传感解决方案,具有很高的精确度,可以轻易的整合到几乎所有的应用环境中。


罗盘-电子罗盘和GPS导航

当前大多数的导航系统都使用某种类型的罗盘来指示方向。以霍尼韦尔磁阻传感器为基础的电子罗盘依靠地球磁场其角度上的精确度可以高于0.1度。霍尼韦尔的高端磁场传感器和磁力计可为电子罗盘提供的完整的解决方案。电子罗盘有着传统针式和平衡架结构罗盘没有的许多方面的优点,例如:防震防冲击,对杂散场效应的电路补偿,以及电子导航系统直观的交互界面。通过简单的USART通信接口工程师可以轻易的将我们的数字罗盘模块整合到他们自己的系统中去。在车辆GPS系统,汽车电子罗盘,手持电子设备和望远镜定位这些应用中,我们的传感产品都可以做到即插即用。

磁力计

霍尼韦尔的三轴智能数字磁力计(HMR)可以探测磁场的强度和方向,同时将x,y和z参量输入计算机。三个独立的桥电路用于感应x,y,z三个轴向的磁场。比起机械式和其他类型的磁力计,这种产品有着低功耗,高灵敏度,响应速度快,尺寸小,可靠性高等特点。这种传感器有非常高的弱磁场灵敏度和用户定制命令集,可以解决应用中的各种问题。在罗盘导航设备,海运,远程车辆监控,加工控制,实验室设备,异常监控,交通、车辆检测等应用中,这些产品是非常理想的。





位置传感-线性和角位置传感器

霍尼韦尔为您提供值得信赖的位置传感解决方案。我们的高分辨率传感器模块展示了位置传感的概念,使得用户的工作更加便捷。我们的传感器测量磁铁磁场方位角时可以达到小于0.07度的分辨率。测量磁场方向对于测量磁场强度的优势在于:对于磁铁温度系数不敏感,冲击和振荡影响小,可用于磁铁和传感器之间的多种介质。这些传感器可以在3瓦特功率下达到0-5MHz的带宽响应。输出是标准的惠斯通电桥结构。因为没有运动电子组件,我们的传感器可以向用户提供长工作寿命,高可靠性和精确性。点击这里可以得到更多的关于 线性位置传感器和角位置传感器的信息.

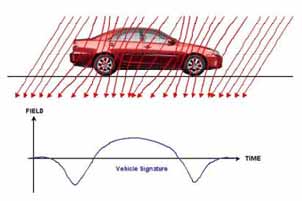

车辆检测解决方案

Honeywell的磁阻传感器提供了一种低成本的用于车辆识别和检测的解决方案。

无论是安装在公路上或是小巷上,Honeywell的磁阻传感器技术提供了一种高灵敏度的车辆检测的方法.汽车,还是火车和飞机,这些车辆上均含有铁性物质,会干扰地磁场的分布状况15米之外或更远的地方检测到。在不依赖于特定的识别电路的情况下,传感器可以在一米之内识别到车辆.典型的应用包括开门,路况监测,停车场检测,车辆位置监测等。

如果将传感器组合起来可用于增强型信号的处理.另外特别的方向传感器可用于测量车辆的方向和速度.由于Honeywell的磁阻传感器非常小且环保,他们提供了非常低成本的用于车辆和交通监测的很好的方案。

全球卫星导航定位解决方案

霍尼韦尔的电子罗盘系统主要用于罗盘定位系统,是GPS导航系统的完美补充。

全球卫星导航定位系统(GPS)可通过24枚人造卫星群在全球传输微波与无线电波,是最先进的高精度导航系统。GPS接收装置可接受四枚以上的人造卫星所传输的信号,并依靠信号到达的不同时间来对接收装置的位置进行三角定位。位置信息使用标准的南北经度、东西纬度方式来表示,并同时以分、秒为单位表示出定位的时刻。如果不使用电子罗盘,GPS接收装置就必须收集多个系统装置、路标等信息,才能确定出运行方向的大概信息。而如果把GPS接收装置与电子罗盘结合使用,则可为航空、航海以及陆地运输提供更精确的定位信息和更准确的时间。电子罗盘装置与GPS结合使用,可更加迅速的更新电子地图显示,如果GPS系统的信号由于障碍物或恶劣的天气而被阻断,电子罗盘对信息的更新和系统加速,可为航行提供临时导航信息支持。

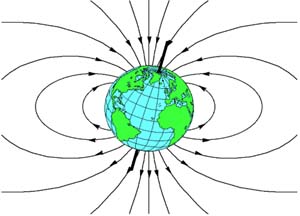

用于GPS系统的电子罗盘装置使用的是霍尼韦尔公司的磁传感器,这种磁传感器可测量0.6高斯的地球磁场。地球磁场的方向是从磁北极到磁南极。这种磁传感器可根据从磁南极到磁北极的磁场定位,来提供所需要的定位信息。本磁传感器是以某单一方向来测量磁场强度,而如果将两或三个本产品以正确角度组合安装,便可提供地球磁场方向的综合信息。电子磁盘装置利用这些磁传感器输入的信息,一个微处理器的进行三角定位计算,便可得出该磁传感器的定位信息。输出的定位信息以度来衡量, 以正北为0度, 正东为90度,正南为180度,正西为270度 。

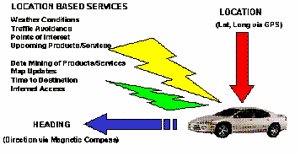

车载信息服务系统

Honeywell 磁阻传感器提供了用于车辆导航, 位置测量,LBS(基于位置服务)等的车载信息服务的方案.

Honeywell可以为您提供低成本的车载信息服务系统!我们的磁传感器和传感产品为采用车载信息服务系统所建立的移动无线平台提供所需要的死区计算和位置信息。无论您是OEM用户或是车载信息服务系统设备供应商,我们都可以通过测量地球的磁场后提供精确的方向信息,来给您提供一个位置测量的解决方案。如果和倾角传感器,加速度计,或者是GPS结合在以起,就可以提供一个完整的,安全的,机动的和便利的客户信息系统。

如采用由磁传感器提供的方向数据之后,方向地图就显得比GPS有用得多.车载信息服务系统供应商可以将基本的位置信息和其他的一些诸如堵车绕行信息,到达目的地的时间,以及天气/路况信息等一并发给用户,使他们有多种选择的方案。Honeywell的传感器不仅仅提供地磁场的监测和方向数据,它具有一些专利的特性, 可以使车辆不至于迷路。

作为车载信息服务系统的一个分支,LBS基于位置服务在位置和方向测量上有许多优点,并且可以在客户信息服务,地图基站等市场上制造很多商机.有很多的机会是通过建立一些位置/方向数据库,由当地的LBS供应商为向目的地行进的用户提供服务, 然后由用户来取得这些数据来完成的。

磁阻传感器芯片



HMC5843三轴数字罗盘芯片
HMC5843 内含HMC1043三轴磁阻传感器,以及三轴放大、带驱动、偏差消除、12位ADC功能和一个I2C串行总线接口的ASIC,典型应用有消费者电子、智能手机、汽车导航系统、个人导航系统和磁力计。

数据表单 (PDF) 442k



HMC6343 三轴数字式罗盘
HMC6343三轴数字式罗盘结合三轴磁阻传感器与三轴MEMS加速度传感器,内置微处理器结算及倾斜补正,硬铁校正,航向值直接数字量输出,为一个完整的数字式罗盘方案。典型应用包括:带罗盘的手机,GPS罗盘导航,车辆检测,天线定位。

数据表单 (PDF) 659k



HMC1001 一轴磁传感器
HMC1001 是一种8-pin SIP封装的单轴磁阻传感器。磁场范围是+/-2高斯,分辨率为27微高斯,灵敏度为3mV/V/高斯。可以作为单轴传感器或者与HMC1002一起作为三轴传感器使用。
轴数目 桥电阻(欧姆) 引脚数 封装类型 灵敏度 量程
1 850 8 SIP 3.0 mV/V/Oe +/- 2 Oe

数据表单下载  (PDF) 123k

HMC1001


HMC1002 二轴磁传感器
HMC1002 是20-pin SOIC封装的双轴磁阻传感器。磁场范围是+/-2高斯,分辨率为27微高斯,灵敏度为3mV/V/高斯。可以作为双轴传感器或者与HMC1001一起作为三轴传感器使用。
轴数目 桥电阻(欧姆) 引脚数 封装类型 灵敏度 量程
2 850 20 SOIC 3.0 mV/V/Oe +/- 2 Oe

数据表单    (PDF) 123k



HMC1021S 一轴磁传感器
HMC1021S 是一种8-pin SOIC封装的单轴磁阻传感器。磁场范围是+/-6高斯,分辨率为85微高斯,灵敏度为1mV/V/高斯。用于单轴传感场合。


轴数目 桥电阻(欧姆) 引脚数 封装类型 灵敏度 量程
1 1100 8 SOIC 1.0 mV/V/Oe +/- 6 Oe

数据表单 608k



HMC1021Z 一轴磁传感器
HMC1021Z 是一种8-pin SIP封装的单轴磁阻传感器。磁场范围是+/-6高斯,分辨率为85微高斯,灵敏度为1mV/V/高斯。可以作为单轴传感器或者与HMC1022一起作为三轴传感器使用。
轴数目 桥电阻(欧姆) 引脚数 封装类型 灵敏度 量程
1 1100 8 SIP 1.0 mV/V/Oe +/- 6 Oe

数据表单 608k



HMC1021D 一轴磁传感器
HMC1021D 是一种8-pin DIP封装的单轴磁阻传感器。磁场范围是+/-6高斯,分辨率为85微高斯,灵敏度为1mV/V/高斯。高温极限是250℃。
轴数目 桥电阻(欧姆) 引脚数 封装类型 灵敏度 量程
1 1100 8 DIP 1.0 mV/V/Oe +/- 6 Oe
特性 图片 封装 外部引脚 规格表单

数据表单 608k



HMC1022 二轴磁传感器
HMC1022 是16-pin SOIC封装的双轴磁阻传感器。磁场范围是+/-6高斯,分辨率为85微高斯,灵敏度为1mV/V/高斯。可以作为双轴传感器或者与HMC1021Z一起作为三轴传感器使用。
轴数目 桥电阻(欧姆) 引脚数 封装类型 灵敏度 量程
2 1100 16 SOIC 1.0 mV/V/Oe +/- 6 Oe

数据表单 608k



HMC1041Z 单轴磁传感器
超小尺寸的单轴磁传感器,为便携式电子产品的最佳选择
轴数目 电源电压 封装 输出 尺寸 磁场量程
1 2.0 – 20 V LPCC 1.0 mV/V/Gauss 4.1mm x 1.08mm x 1.05mm +/- 6 Gauss

数据表单下载  (PDF) 345k

HMC1041Z


HMC1042L两轴磁传感器
新一代两轴磁传感器,具有更高性能,能达到0.2度的精度
轴数目 电源电压 封装 输出 尺寸 磁场量程
2 1.8 – 5.0 V LCC 1.0 mV/V/Gauss 3mm x 3mm x 1mm +/- 6 Gauss

数据表单下载  (PDF) 385k

HMC1042L


HMC1043 三轴磁传感器
轴数目 电源电压 封装 输出 尺寸 磁场量程
3 1.8 – 20 V LPCC 1.0 mV/V/Gauss 3mm x 3mm x 1.4mm +/- 6 Gauss

数据表单下载  (PDF) 345k

HMC1043


HMC1051Z 一轴磁传感器
HMC1051Z 实际上是HMC1052的单轴版本,HMC1051Z是从HMC1052派生的单桥电路,为8-pin SIP封装。


轴数目 桥电阻(欧姆) 引脚数 封装类型 灵敏度 量程
1 1000 8 SIP 1.0mV/V/Oe +/- 6Oe

数据表单 330k




HMC1052L二轴磁传感器
HMC1052L 是在HMC1052基础上新开发的产品,它在一块芯片上包含了两个紧凑的高性能双轴磁阻传感器。这种专利设计的优点在于有着完美的垂直双轴传感能力,以及超小尺寸和低功耗,是一种16-pin LCC小型表面贴装结构。
轴数目 桥电阻(欧姆) 引脚数 封装类型 灵敏度 量程
2 1000 16 LCC 1.0mV/V/Oe +/- 6Oe

数据表单 82k



HMC1053 三轴磁传感器
Honeywell HMC1053是一种单片封装的高性能的磁阻传感器。它的特性在于有高度的三轴正交度,宽磁场测量范围,优化的结构和表面贴装的封装形式。


轴数目 桥电阻(欧姆) 引脚数 封装类型 灵敏度 量程
3 1000 16 LCC16 1.0mV/V/Oe +/- 6oe

数据表单 149k




HMC1501 位移传感器
HMC1501 线性、角、旋转位移传感器采用8-pin SOIC封装,可用于测量磁铁的磁场角方向,分辨率<0.07度,角范围为+/- 45度。


峰-峰值输出 桥电阻(欧姆) 引脚数 封装类型 灵敏度 量程
120 mV 5000 8 SOIC 2.1 mV/Deg +/- 45 Deg

数据表单 (PDF) 330k



HMC1512 位移传感器
HMC1512 线性、角、旋转位移传感器采用8-pin SOIC封装,可用于测量磁铁的磁场角方向,分辨率<0.07度,角范围为+/- 90度。


峰-峰值输出 桥电阻(欧姆) 引脚数 封装类型 灵敏度 量程
120 mV 2100 8 SOIC 2.1 mV/V/Oe +/- 90 Deg

数据表单 (PDF) 330k



HMC2003 磁场混合电路
HMC2003   是一种三轴磁力计,20-pin DIP封装,模拟输出。使用HMC1001和HMC1002;磁场范围+/-2高斯,分辨率为40毫高斯。

数据表单 (pdf) 57.2k

HMC6042两轴磁传感器
HMC6042两轴磁传感器带有ASIC集成一个高精度混合信号ASIC,含有三个传感放大器和及复位/置位功能, 再增加一个Z轴(HMC1041Z)即可组成三轴磁传感器

轴数目 电源电压 封装 尺寸 磁场量程
2 2.7 – 3.6 V LCC 3.6mm x 5mm x 1mm +/- 6 Gauss

数据表单 (PDF) 359k



HMC6352 数字罗盘方案
HMC6352两轴数字集成罗盘结合了一个两轴的磁阻传感器,其带有测量方向所需的模拟和数字电路。这种产品采用两轴磁场传感器提供了电子罗盘的功能。典型应用包括:带罗盘的手机,GPS罗盘导航,车辆检测,天线定位。

数据表单 (PDF) 298k

电子罗盘被广泛应用于各个领域,比如:GPS终端,GPS汽车自主导航,车载卫星通信,卫星有线电视转播,“动中通”技术,雷达天线的定向,车载无线电测向,遥感遥测,舰船导航,无人机与飞行器的导航,海洋探测,矿产、石油钻井测控等
HMR3000三轴电子罗盘 详细资料下载

精度0.5°分辨率0.1°数字输出为标准RS232/485,三轴-固态, 捷联式设计,灵敏度高、响应时间快,具有补偿功能,尺寸小,功率低“即插即用”使用方便,用途广泛。
应用包括: 雷达定向、卫星天线、船用电子罗盘、浮标和水下装置的定位、钻井设备、姿态参照、远程动力运载工具的导航、航空电子罗盘、与GPS集成用于死区推估和车辆导航。

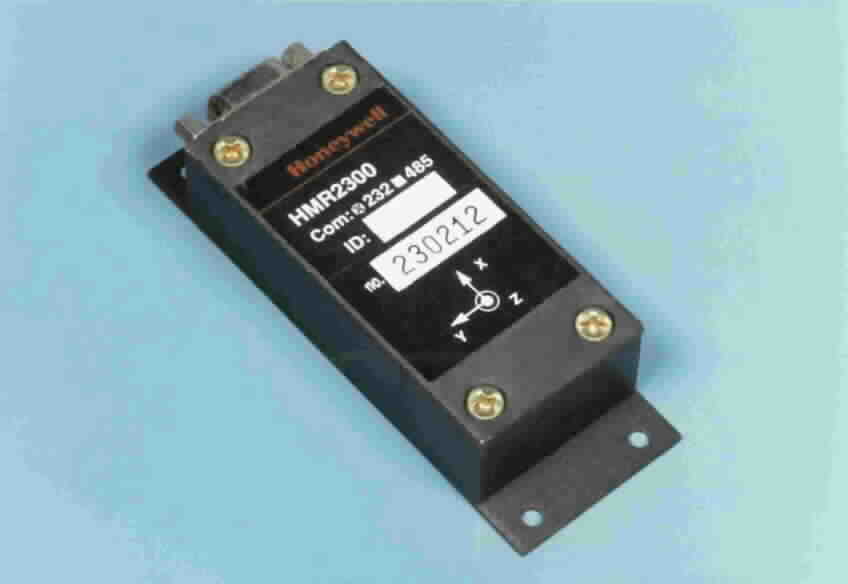

HMR2300智能数字磁力仪(磁场计) 详细资料下载

三轴智能数字磁力仪HMR2300通过RS232/485直接将x,y,z的数据传到计算机。磁场范围+/-2高斯,分辨率为67毫高斯。小尺寸, 固态,补偿远磁场的影响,内置HMC磁传感器元件,用3轴磁场信号,来检测和分类铁物体。
应用包括 :用于电子罗盘和导航的航向传感、实验室/原型设计工具,虚拟现实系统中物体移动的跟踪,车辆遥控检测(侧滚/俯仰/航向)、过程控制、交通工具探测传感:汽车、飞机、有轨电车、保安系统。

HMR3100双轴电子罗盘模块 详细资料下载
电子罗盘模块HMR3100成本低,固态,数字接口,简单方便,空间面积小,19mm x 19mm,低功率睡眠模式(<1uA),电池兼容(2.7 至5 V),内置校准程序,精确度+/- 5度。
应用包括:车辆电子罗盘、手持电子器械、望远镜定位、航行系统、导航,家用电子产品。
HMR2300r智能数字磁力仪 详细资料下载
HMR2300r是一个圆形智能数字磁力计,符合MIL(军用)-标准-810E的要求数字输 出:RS232或RS485,微控制器型,配有置位/复位和偏置校准电路,测量±2高斯, 1% 精度, 70 微高斯分辨率.单电源操作6.4-15V,(<35mA)。
应用包括: 指南、导航和方位的航向传感.用于航空和海运AHRS (空间方位角和参照系统), 和GPS的后备系统,无人驾驶车、遥控操作车、无人飞机,卫星的导航和姿态控制,航空电子技术和航海、替换磁通门。

HMR3000三轴电子罗盘 详细资料下载

精度0.5°分辨率0.1°数字输出为标准RS232/485,三轴-固态, 捷联式设计,灵敏度高、响应时间快,具有补偿功能,尺寸小,功率低“即插即用”使用方便,用途广泛。
应用包括: 雷达定向、卫星天线、船用电子罗盘、浮标和水下装置的定位、钻井设备、姿态参照、远程动力运载工具的导航、航空电子罗盘、与GPS集成用于死区推估和车辆导航。

HMR2300智能数字磁力仪(磁场计) 详细资料下载

三轴智能数字磁力仪HMR2300通过RS232/485直接将x,y,z的数据传到计算机。磁场范围+/-2高斯,分辨率为67毫高斯。小尺寸, 固态,补偿远磁场的影响,内置HMC磁传感器元件,用3轴磁场信号,来检测和分类铁物体。
应用包括 :用于电子罗盘和导航的航向传感、实验室/原型设计工具,虚拟现实系统中物体移动的跟踪,车辆遥控检测(侧滚/俯仰/航向)、过程控制、交通工具探测传感:汽车、飞机、有轨电车、保安系统。

HMR3100双轴电子罗盘模块 详细资料下载
电子罗盘模块HMR3100成本低,固态,数字接口,简单方便,空间面积小,19mm x 19mm,低功率睡眠模式(<1uA),电池兼容(2.7 至5 V),内置校准程序,精确度+/- 5度。
应用包括:车辆电子罗盘、手持电子器械、望远镜定位、航行系统、导航,家用电子产品。
HMR2300r智能数字磁力仪 详细资料下载
HMR2300r是一个圆形智能数字磁力计,符合MIL(军用)-标准-810E的要求数字输 出:RS232或RS485,微控制器型,配有置位/复位和偏置校准电路,测量±2高斯, 1% 精度, 70 微高斯分辨率.单电源操作6.4-15V,(<35mA)。
应用包括: 指南、导航和方位的航向传感.用于航空和海运AHRS (空间方位角和参照系统), 和GPS的后备系统,无人驾驶车、遥控操作车、无人飞机,卫星的导航和姿态控制,航空电子技术和航海、替换磁通门。
HMR2003三轴磁力仪 详细资料下载
HMR2300r是一个圆形智能数字磁力计,符合MIL(军用)-标准-810E的要求数字输出: RS232 或RS485,微控制器型,配有置位/复位和偏置校准电路,测量范围±2 高斯, 1% 精度, 70 微高斯分辨率.单电源操作6.4-15V,(<35mA)。
应用包括: 指南、导航和方位的航向传感.用于航空和海运AHRS (空间方位角和参照系统), 和GPS的后备系统,无人驾驶车、遥控操作车、无人飞机,卫星的导航和姿态控制,航空电子技术和航海、替换磁通门。
HMR3200双轴电子罗盘 详细资料下载
双轴数字罗盘HMR3200体积小,分辨率0.1°精度1°重复性0.5°,直接与微控制器连接,UART 串行输出,功率低: 6-15V 电源,可用电池操作,可水平或垂直安装,硬铁校准可消除大型铁质物体造成的磁偏置。
应用包括:电子罗盘定向,航海导航和无人驾驶飞行器导航,卫星天线定位,GPS系统死区推估,姿态控制,激光测距仪,平台水平度。。
HMR3300三轴电子罗盘 详细资料下载
三轴斜率补偿数字罗盘HMR3300,小巧(25mm*34mm)精确(1°-3°的航向精度,0.1°的航向分辨率,0.5°的航向可重复性)可靠,有倾斜补偿和硬铁校准,USART 串行输出直接连接到控制计算机。
应用包括:罗盘航向传感器,配有卓越的套件,可用于航海导航和无人驾驶飞行器导航,GPS死区推估,姿态参照系统, 卫星天线定位,平台调平,激光测距仪。
HMR3400电子罗盘模块 详细资料下载
霍尼韦尔HMR3400是设计供航行和精密使用的一个数字化指南针解决办法,在传感器的基础上提供可靠的倾角补偿的电子指南针的一台备忘录加速表。HMR3400透过有磁的传感器解决办法保持产品卓越和性能,这些非常可靠。
HMR3500 电子罗盘模块 详细资料下载
HMR3500是全球第一款真正意义上的三维数字罗盘模块,可以任意安装使用,无论倾斜多少都可以。航向精度是1°,分辨率0.1°,重复精度0.5°。
主要用于:无人车辆驾驶、天线阵、武器瞄准、陆地和海洋导航、激光测距、运动轨迹、磁异常检测、摄像头控制等。

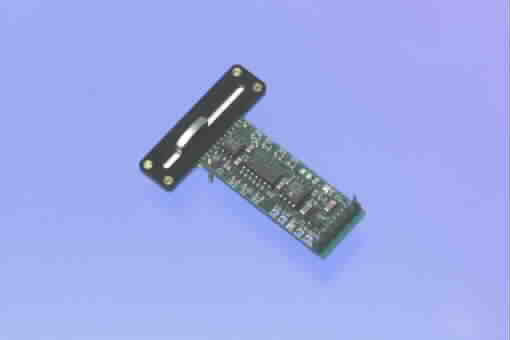

磁传感模块HMR4001 详细资料下载
HMR4001是利用Honeywell的HMC1512磁传感芯片制成的高精度、低成本、单轴传感器模块。模拟输出,6~20VDC宽电压供电,精度0.02mm,重复精度0.05mm,工作温度-40℃~+85℃,尺寸小,利于集成。
应用包括 :线性位移测量、位置测量、角位移测量、接近开关
HMR4007线性位置传感器模块 详细资料下载
提供的HMR4007是一种高分辨率的电子线性位置传感器模块,可用于测量大范围的线性位置。其特点包括高灵敏度,上电即知位置,在传感器与磁铁之间能允许有较大的空间,并可采用高灵敏度的低成本的磁铁(如:镍铬合金或陶瓷)。
应用包括 :位移测量、位置测量、替换电位计和分压计、水泵流量控制。

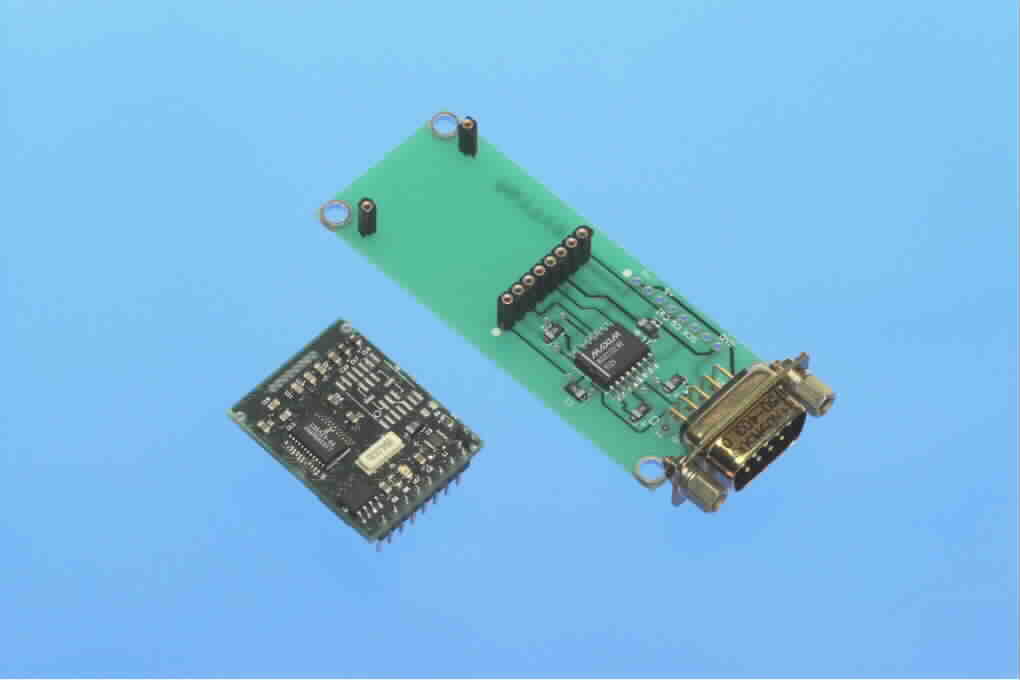

HMR3300-232demo开发板 详细资料下载
HMR3300体积小,精度高,价格又低。具有很高的使用价值。但HMR3300输出形式为UART,而很多用户更习惯于RS232形式。因此在使用的过程中产生诸多不便,为了更方便的使用HMR3300,特别开发制作了HMR3300-232 demo开发板,由UART转换为RS232接口,尺寸为41*26mm,直流6~15V供电,,并且可以选择HMR3300的供电模式,5V或6~15V。单排自锁插座。成本低,性能可靠,非常方便使用。
TCM2-20/50—三维电子罗盘 详细资料下载
美国PNI公司具有多年生产电子罗盘的经验,其产品在汽车罗盘市场占有绝对优势。TCM2三维电子罗盘是PNI家族中的佼佼者,是PNI公司多项先进技术的结晶,它采用PNI专利的倾斜传感技术,去掉了传统方式下的机械“万向节”,使整个产品完全电子化,不再有可移动部分,大大地提高了产品的可靠性和适用范围。TCM2内部由三个磁场计、一个两轴高精度倾斜传感器,一个温度补偿计、微处理机和相关接口电路组成,通过内部独有的软件可改正软、硬铁所产生的磁场干扰,使TCM2在任何环境中都能正常使用和工作,可以毫不夸张地说:TCM2三维电子罗盘是罗盘导航应用中的一次革命。
TCM2.5 三维全固态电子罗盘 详细资料下载
TCM2.5是时下PNI公司最初系列产品TCM2的替代品。它可以给用户提供改良精度和性能指标的罗盘航向、倾斜角和磁力计测量值。它与TCM2具有完全一样大小、一样10针RS-232接口连接器和完全与TCM2 ASCII协议兼容等优点。这些特点使得TCM2.5是现有的要求同TCM2系列产品兼容的应用的理想选择。
TCM2.6 三维全固态电子罗盘 详细资料下载
TCM2.6具有所有TCM2.5现有的功能,但TCM2.6却只有TCM2.5一半的体积和一半的重量,因此TCM2.6被更广泛的应用于日趋小型化设计的系统当中。尤为突出的是,TCM2.6的工作温度范围达到 -40℃到+85℃,储存温度达到-40℃到+125℃。 TCM2.5集成三轴磁场传感单元,两轴倾角传感和方向罗盘于单个模块中。优点包括同现有系统兼容、低功耗、所有条件下强大的信号去噪能力和大的磁场测量范围。
TCM3 三维全固态电子罗盘 详细资料下载
继美国PNI公司推出了TCM2电子罗盘之后,PNI又推出一系列升级换代产品,其中以TCM3最受用户所推崇。TCM3是一款倾斜范围高达±80°,高精度数字输出的罗盘模块。此产品带有硬磁、软磁及倾角补偿,罗盘输出校准后的高精度测量值。TCM3集成拥有PNI专利技术的三轴磁通门,通过中央处理器实时解算航向,以及使用三轴加速度计对大范围内的倾斜角进行航向补偿,使得在极其恶劣的环境下也能提供准确的航向数据。TCM3体积小、功耗低,在天线稳固、车辆、系统集成等众多领域得到广泛应用。
PNI电子罗盘模块TCM5 详细资料下载
TCM5是PNI罗盘模块中的最终版本,它可以在任何方向上提供精确的航向信息。这种微型的、简洁的模块提供360度整个旋转范围和完全灵活的应用,允许将其安装固定在多种方向和位置。这些优点使得TCM5是世界上任何地方需要最高精度最好性能应用场合的理想选择。


模块

您需要Adobe Acrobat Reader来浏览和打印pdf格式的文档。假如您没有安装,您可以在Adobe的网站上下载。点击下面的链接可以下载压缩的pdf文件到您的本地硬盘。您下载以后需要安装Adobe Acrobat Reader来打开文件。有些文件较大,需要几分钟时间来下载和打开。

HMC2003 磁场混合电路

HMC2003   是一种三轴磁力计,20-pin DIP封装,模拟输出。使用HMC1001和HMC1002;磁场范围+/-2高斯,分辨率为40毫高斯。
(点击图片进入产品系统页面)

数据表单 (pdf) 57.2k

HMR2300 智能数字磁力计

HMR2300 三轴智能数字磁力计可以测量磁场的强度和方向,并通过RS232/485直接将x,y,z的数据传到计算机。磁场范围+/-2高斯,分辨率为67毫高斯。

数据表单 (pdf) 190k

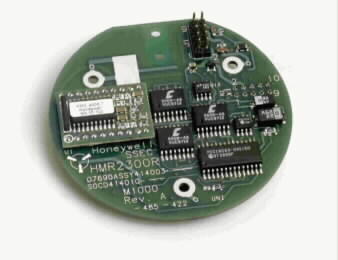

HMR2300r 三轴捷联式磁力计

HMR2300r 是一个2.83"的圆形HMR2300,设计用以替换航空航天应用中的大型磁通磁场传感器。另外还有55bytes的EEPROM用于数据保存和一个RS422/485输出。

数据表单 (pdf) 220k

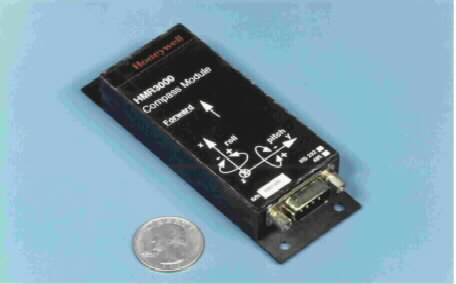

HMR3000 数字罗盘模块

HMR3000 是一种电子罗盘,能够指示方向,斜率和转动信息。方向精度为0.5度,分辨率为0.1度。斜率范围为+/-40度。RS232/485 NMEA模式下输出刷新频率为20Hz。

用户手册 (pdf) 75.7k

HMR4001 线性位置传感器模块

数据表单 201k

HMR3100低成本传感器模块

HMR3100是一个低成本,2轴电子罗盘用于航向测量,Honeywell磁阻传感技术提供了固态罗盘设计的可靠性及精度。HMR3100通过二位制数据和ASCII数据通讯-波特率2400,4800,9600,19200可选。罗盘通过USART 接口很容易与系统集成。

数据表单 (pdf) 382k

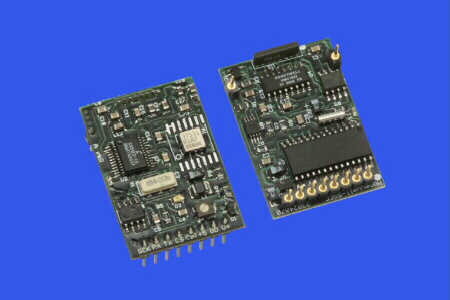

HMR3200 数字双轴罗盘和HMR3300 数字三轴斜率补偿罗盘

霍尼韦尔的HMR3200/HMR3300是用于导航和制导系统的电子罗盘解决方案模块。霍尼韦尔的磁阻传感器被用于HMR3200/HMR3300以达到小尺寸,固态罗盘的可靠性和精度。HMR3200/HMR3300,非常易于集成到使用ASCII格式的UART或SPI接口的系统中。HMR3300具有三轴磁场测量,并采用两轴加速度传感器作为倾角补偿,从而使倾角测量范围达到± 60°。HMR3200 是两轴磁阻模块,在垂直和水平方向的性能被优化。

数据表单 (pdf) 80k

HMR4007线性位置传感器模块
HMR4007是一种高分辨率的电子线性位置传感器模块,可用于测量大范围的线性位置。其特点包括高灵敏度,上电即知位置,在传感器与磁铁之间能允许有较大的空间,并可采用高灵敏度的低成本的磁铁(如:镍铬合金或陶瓷)。

数据表单 (PDF) 310k

半导体磁敏传感器 MRS-F-21

PHOTO MRS_F06

用途
磁性油墨印刷物的识别
,例:人民币
检测AC,DC电流
特点
MR传感器是由InSb单结晶制成,感度高,SN比好.
被检体不必紧密接触传感器也可以检测.
输出电压值与磁性体的移动速度无关.
被检部是纯电阻,抗诱导干扰能力强.
体积小,安装方便.

最大额定值 (Ta=25℃)

项目

记号

额定值

单位

最大外加电压

Va max

5.5

V

绝缘耐压

Vi

100

V

容许损失

PD

44

mW

工作环境温度

opg

-30~+85

保存环境温度

stg

-30~+85

电力的特性 (Ta=25℃)

项目

记号

条件

min.

Typ.

Max.

单位

输出电压

V0

Va=5V *1

0.16

---

0.42

mVrms

电极电阻

R(MR1+MR2)

I=1mA

700

---

4500

Ω

中点对称性

d

I=1mA *2

---

---

30

%

内部杂音

VNW

Va=5V

---

---

50

μVp-p

压电杂音电压

VNP

Va=5V, press.=10g

---

---

300

μVp-p

检测面磁通密度

B

---

---

0.075

---

T (S Pole)

检测宽度

W

---

---

---

3

mm

*1. 使用在φ0.1mm 的 导线上流过 50Hz 100mA(rms) 电流而产生磁通量.
*2. d=|MR1-MR2|/MR1(或者 MR2)×100





更多产品请看本公司产品专用网站:欢迎索取免费详细资料、设计指南和光盘 ;产品凡多,未能尽录,欢迎来电查询。

商运达工控安防网:http://www.pc-ps.net/            商运达射频微波光电产品网:HTTP://www.rfoe.net/

商运达中国传感器科技信息网:http://www.sensor-ic.com/    商运达电子元器件网:http://www.sunstare.com/

商运达军工产品网:hrrp://www.Junpinic.com/        商运达消费电子产品网://www.icasic.com/

商运达实业科技产品网://www.sunstars.cn/传感器销售热线:

    地址:深圳市福田区福华路福庆街鸿图大厦9732室

    电话:0755-83370251 83376549 83607652 83370250   83370251

    传真:0755-83376182  (0)13902971329  MSN: SUNS8888@hotmail.com

    邮编:518033   E-mail:szss20@163.com     QQ: 195847376

    深圳赛格展销部:深圳华强北路赛格电子市场9583号

             电话:0755-83665529   13823648918

    北京分公司:北京海淀区知春路132号中发电子大厦3097    TEL  18927445855  13823791822  FAX010-62543996

    上海分公司:上海市北京东路668号上海賽格电子市场地下一层D25号     TEL  56703037  13823676822  FAX021-56703037

    西安分公司:西安高新开发区20(中国电子科技集团导航技术研究所     西安劳动南路88号电子商城二楼D23

            TEL  18926764199  FAX:029-77678271
