  名称: 雷达探测模块SS-968雷达模块SS-9261雷达探测器TWH9251A雷达探测器模块   SUNSTAR 系列超声波感应模块选择指南
【频率】10.525GHZ
【电压】7.5-15V
【电流】40mA
【尺寸】46.5 X 40 X14 mm
【重量】20g
【频率】10.525GHZ
【电压】5V
【电流】40mA
【尺寸】46.5 X 40 X 8.7mm
【重量】10g
【频率】5.8GHZ 内置放大线路
【电压】5V
【电流】21mA
【尺寸】34 X 34 X 7mm
【重量】12g
【频率】10.525GHZ
【电压】5V
【电流】30mA
【尺寸】46.5 X 40 X 8.7mm
【重量】9g
微波感应模块SW201MK系列  PDF下载

模块采用表面安装组件,体积小,可靠性高.广泛用于防盗报警系统与自动门控制器.微波红外移动检测器,灯光控制开关,速度测量等.低电流消耗,波式脉冲工作,长检测距离.

高频(5.8GHZ)微波传感器︱微波人体感应智能开关SW-581


高频(5.8GHZ)微波传感器︱微波人体感应智能开关

SS100微波移动传感器
SS-719微波感应模块
微波移动感应LED吸顶灯

产品名称:微波感应开关
产品型号:SS-826
频率:10.525GHZ
  详细资料下载

微波模块SW202MK  PDF下载       【频率】5.8GHZ
【电压】7.5-15V
【电流】40mA
【尺寸】46.5 X 40 X14 mm
【重量】20g

SS-9261雷达探测器

TWH9251A 雷达探测器模块

SS-968雷达模块

HB100 微波移动传感器模块10.525GHZ微波传感器

微波传感器模块LB200       5.8GHZ微波传感器

35GHZ微波传感器

24GHZ微波传感器

低成本智能微波感应模块

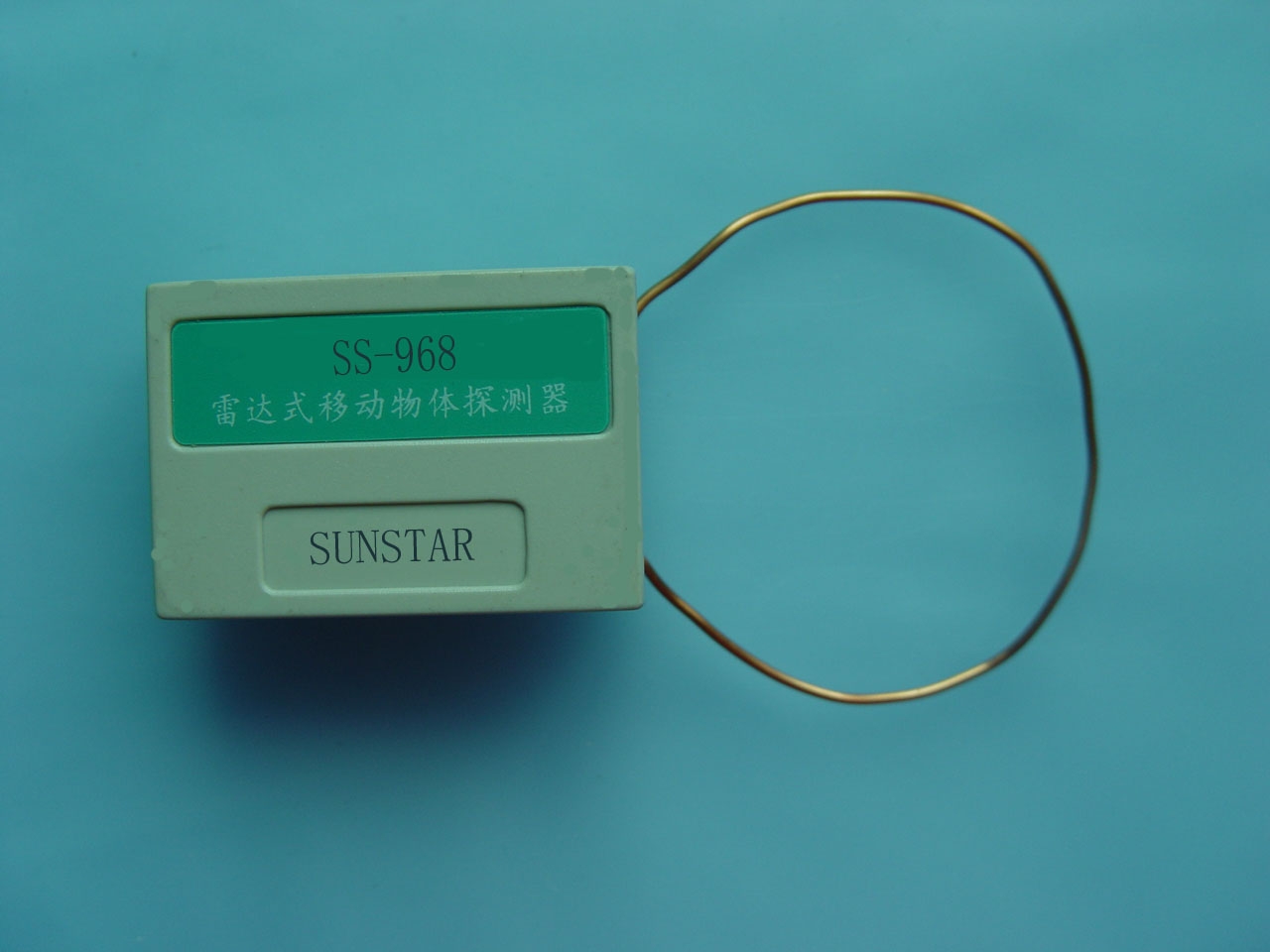

SS-968雷达模块

* 多普勒雷达探测模块,新品上市,了解详细情况请下载资料。采用微波专用微处理器,不但检测灵敏度度高,探测范围宽,而且工作非常可靠,误报率极低,能在-25~+75度的温度范围内稳定工作,最适和在中、高档防盗报警系统中作人体或者物体移动检测传感头使用。

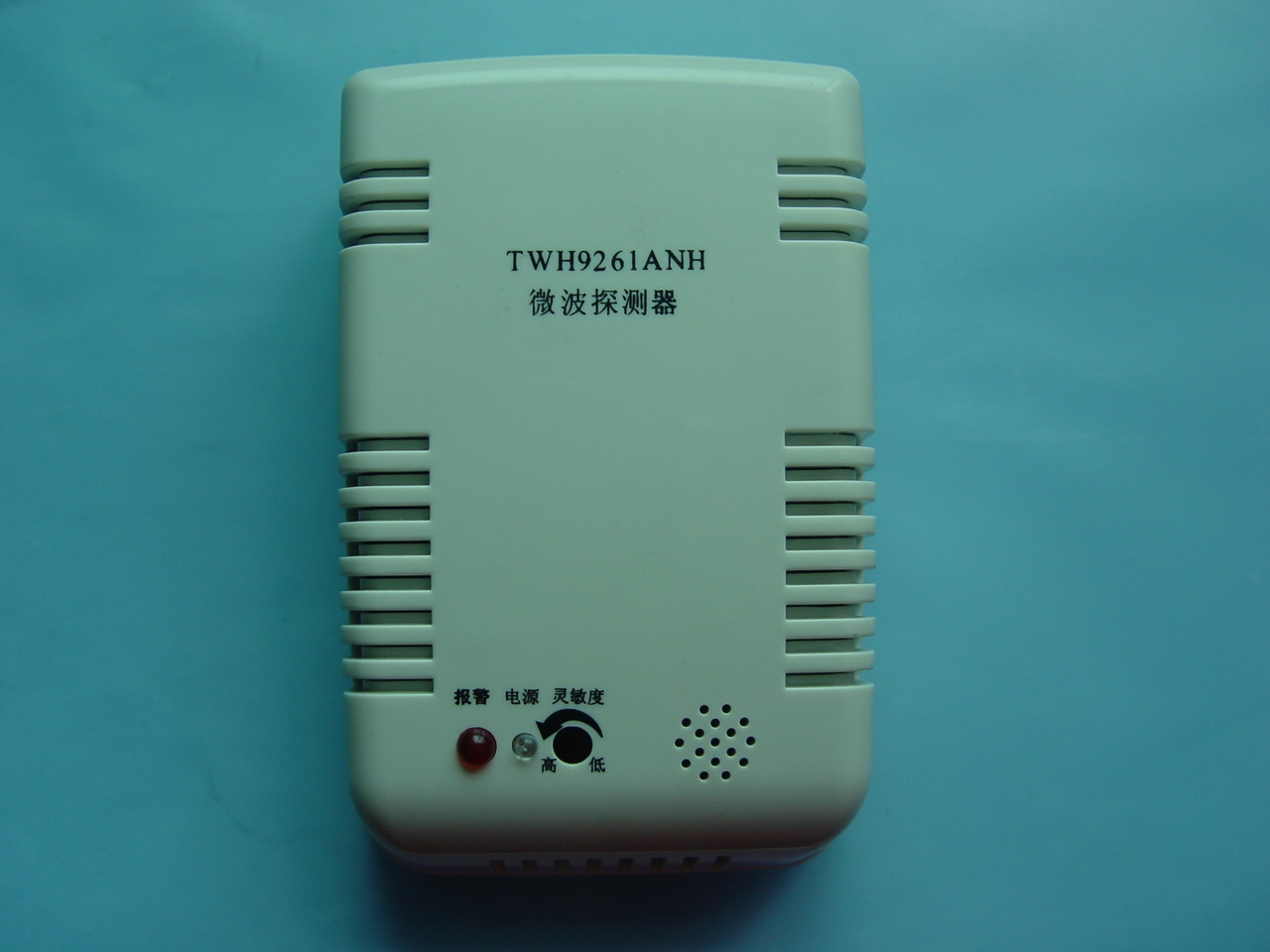

SS-9261雷达探测器

*用于安全防范和自动监控的最佳产品。所以非常适合在仓库、商场、博物馆或者金融部门使用,具有安装隐蔽、监控范围大、系统成本低的优点。

TWH9251A 雷达探测器模块

* 主要用于防盗报警探测、自动门、窗户、厂房等

型号: TWH9250A
描述: 原9250的改进型,12V直流供电R端自配灵敏度微调,OUT端自配12V继电器,在引脚根部接入已配置的天线环,即为一简易探测器,供整机厂商及爱好者制作人体控制电路。

SS-968雷达模块SS-9261雷达探测器TWH9251A 雷达探测器模块



TX982微波感应控制器

    本产品利用微波多普勒技术,在有效空间内建立电场,当有人或活动物体进入电场后,会产生反射回波,经电子线路混频后检出极微弱的移频信号,此信号经单片机处理后,可输出控制电平,进而驱动报警器和其他电器工作。

    在电路中采用了高达2.4GHz频率的高频振荡器,使得本机天线体积更小,且建立的电场更加狭窄,减少了多余空间。并且采用了微波检测专用微处理器,它能够对输入信号进行脉频和脉宽处理,对小动物,远距离的树木,高频通讯

信号,远距离的闪电和电器开关产生的干扰予以排除,是以往红外线,超声波,热释电元件组成的报警电路以及常规微波电路所无法比拟的,是目前用于安全防范和自动监控的最佳产品。

    微处理器的主频时钟为16KHz ,当初次加电时系统将锁闭60~90秒,其间完成微处理器的初始化,并建立电场,这时红色指示灯LED闪亮,初始化后LED熄灭,系统自动进入检测状态,当有移动信号时,将有约5秒的输出(可根据用户的要求定制),并有LED指示灯做同步显示,输出形式为电压方式,有输出时为高电平(7V以上),静态时为低电平。

    TX982的外型见图1,面板上设置有灵敏度调节孔,使得监控距离在5米范围内可调,其顺时针转动距离变近,逆时针转动距离变远,LED用来指示TX982的工作状态,双芯屏蔽线用于连接电源和负载。其中红色线接电源正极,白色线接输出,铜网接电源负极。

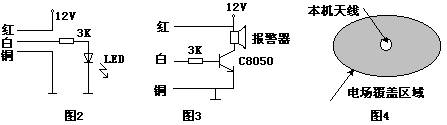

    控制器的工作电压:12~15V,静态耗电量:5mA左右,输出为电压形式,基本应用电路请见图2,图3的电路可带动各种直流继电器。

    TX982的监控范围示意图见图4,产品的有效检测半径为5米范围内可调,非常适合在仓库,商场,展厅和金融部门等等场合使用,具有安装隐蔽,监控范围大,系统成本低的特点。为方便操作,应使用我厂的TXC系列或TX315B系列无线遥控器对TX982进行设防控制。



   应用TX982时需注意的有关事项:

1,尽量远离高频磁场较强的地方。

2,使用时应注意电波的穿墙能力,以防隔墙有人而造成误报。

3,当TX982与无线发送装置配套使用时应注意解决其干扰问题。

微波传感器HB100
>>点击看大图<<
本公司代理Agilis微波移动传感器:HB100,HB110,HB210,HB510,GW102,GW101
HB100微波移动传感器是Agilis通信技术公司开发成功的多谱勒移动传感模块,其由多普勒效应收发机模块利用DRO(介质谐振振荡器)和微带接插天线技术实现了低电流消耗、高温稳定性、高灵敏度和扁平外形,是理想的低成本移动检测器。其基波振动是由GAS FET介质,谐振振动器(DRO)不会产生辐射谐波。 商运达公司业务含微波及通信系统的研究开发,制造及销售。主要产品包括微波传感器(Microwave Sensors),自动门传感器、 卫星小口径终端(VSAT)及微波数字通信系统等。产品遍及全球各地。公司拥有多项国际专利,产品多获欧美国家认证。符合不同国家和地区的无线电管理条例。
AgilSense 是公司传感产品的专用品牌,涵盖多类以微波传感技术为为主的感应器。用于安防,交通监控及工业控制等高新电子系统。AgilSense感应门传感器是根据中国市场需要特制的。另外,AgilSense还可根据用户的特殊要求, 设计和制做专用产品。

模块采用表面安装组件,体积小,可靠性高,本模块与红外传感器组成比检测,通常用于防盗系统中,本模块与红外传感器组成比检测,可以有效地减少误报.
性能                      应用
低电流消耗         微波红外移动检测器
其波式脉冲工作     自动门控制器
长检测距离         灯光控制开关
速度测量 46.5×40×8.7mm,重8克 频率10.525GHz

产品名称: 微波移动传感器HB100
资料下载
产品名称: 微波移动传感器HB210
资料下载
产品名称: 微波移动传感器HB110
资料下载
产品名称: 微波移动传感器HB510
资料下载
产品名称: 微波传感器GW101
资料下载
产品名称: 微波传感器GW102
资料下载
产品名称: 非接触式感应开关
资料下载
产品名称: 雷达周界监督系统 PSRS
资料下载

ATM人体接近传感器
ATM人体接近传感器


【产品名称】ATM人体接近传感器微波探测器传感器人体接近传感器
【产品规格】NXT9261/G
【产品单位】每台
【产品状态】 库存
【所属类别】 微波传感  接近传感器


  产品说明产品说明
NXT9261/G微波传感器,广泛应用于金融工商、自助银行、ATM监控人体接近报警等。内部采用微电路芯片作程控处理,具有较高探测灵敏度和触发可靠性探测与控制两部分合二为一,守候功耗低,开关信号输出,直接触发报警录像,使用简便。
可性能特点:
(1)具有穿透墙壁和非金属门窗的功能,适用于银行ATM监控系统隐蔽式内置安装;
(2)探测人体接近距离远近可调,可调节半径为(约)0-2米;
(3)探测区域呈双扇形,覆盖空间范围大;
(4)对检测信号进行幅度和宽度双重比较,误报小;
(5)有较高的环境温度适应性能,在-10到50摄氏度均不影响检测灵敏度。
主要参数:
工作电压:12VDC;
守候电流:10 mA;
驱动电流:30mA;
探测半径:(约)0--2米;
触发输出时间:8秒.
使用说明:
(1)该微波传感器与执行机构(硬盘录像机/防盗主机)采用四线连接,其中红色线接电源+12V,屏敝线接电源负,白色及黄色线为报警触发输出(开关信号输出).
(2)环形天线轴芯方向的探测能力较强,应尽量使环轴心指向被监控区域.
(3)该微波传感器采用粘胶固定安装方法,要特别注意安装在牢固的场合,不能让探测器有丝毫受振与晃动.
(4)天线环平面应远离大的金属体,如卷帘门,铝合金门窗框、钢筋水泥柱头等,一般应保持50mm以保证接收回波的灵敏度不至恶化.
(5)该微波传感器出厂时已调好探测距离(约1.5米),安装时一般不需调节.若需调整,则调节侧面电位器来调节其探测半径,适可而止.
(6)多个微波传感器同时使用时,距离应大于2米.室外安装应注意隐蔽和防水.

振动传感器
振动传感器


【产品名称】振动传感器 微波探测器传感器人体接近传感器
【产品规格】NXV-950A
【产品单位】每台
【产品状态】 库存
【所属类别】 振动传感器



  产品说明产品使用说
一、NXV-950A振动传感器是针对ATM/自助银行系统而设计研发的一种新型高灵敏度全向振动传感器,具有全向检测、灵敏度可调、高抗干扰能力、产品一致性和互换性好、体积小、可靠性高、价格低等特点。
二、NXV-950A振动传感器主要性能:
灵敏度: 高低可调
一致性及互换性: 好
可靠性及抗干扰: 无误触发、抗干扰强
自动复位: 自动复位性强
信号的后期处理: 简单
输出信号: 开关信号
无需外接振动分析板: 产品内部设计振动分析放大电路
三、NXV-950A主要性能参数:
1、工作电压:12VDC(红线V+ 屏蔽线V-);
2、灵敏度:大于等于0.2g;
3、频率范围:0.5HZ~20HZ;
4、工作温度范围:-10℃~50℃;
5、体积:60*35*25(mm);
6、检测方向:全向。
7、信号输出:开关信号(黄/白线);
8、输出脉冲宽度:与振动信号幅度成正比;
四、使用中注意的问题:
NXV-950A振动传感器与其他的振动传感器一样,安装时使用粘结胶固定,以减小振动源至传感器之间的信号衰减。







ATM人体接近传感器
ATM人体接近传感器 微波探测器传感器人体接近传感器
【产品名称】ATM人体接近传感器
【产品规格】NX9261B
【产品单位】每台
【产品状态】 订购
【所属类别】 微波传感  接近传感器


ATM人体接近传感器
ATM人体接近传感器 微波探测器传感器人体接近传感器


【产品名称】ATM人体接近传感器
【产品规格】NXT9251B
【产品单位】每台
【产品状态】 订购
【所属类别】 微波传感  接近传感器

GH719
GH-719微波感应位移模块是利用多普勒雷达(Doppler Radar)原理设计的微波移动物体探测器,微波频率10.525GH,直接加直流6-20V电源即可工作。GH-719微波感应位移模块属于非接触探测型模块,抗射频干扰能力强,不受温度,湿度,光线,气流,尘埃影响,可以安装在一定厚度的塑料,玻璃,木制等非金属的外壳里面,方便应用到各种产品或设备控制上面 GH-719微波感应位移模块信号处理采...

GH432
以色利 : Frequency10.525GHz Radiated Power15dBm 5VDC 低功耗,CW或脉冲供电,平面式,抗干扰探测范围超过计划15米,非接触式,不收热,噪音,湿度,气流,灰尘等影响。可用于侵入报警,自动门感应,速度测量,感应灯等。 ————现有国产化微波器件销售。资料可查:



SPECTR型远程交通微波传感器(以下简称传感器)技术条件(简化版)
1. SPECTR 1 型传感器用于远程监测交通状况、交通管理(红绿灯)、交通统计。2.产品应用: 该传感器用于远程监测和单车道交通流参数的计算。将交通流动态参数存储于内置存储器或者输出到外部设备(交通量、车速、道路占有率、车型)。3.传感器结构和主要技术参数:3.1 传感器探测区域 :
    -探测区域近距离 4m    -探测区域远距离 60m    -纵界面作用角度 45±5°    -横界面作用角度 10±2°
3.2 传感器灵敏度调整应有15档。3.3 传感器必须检测探测道内的行驶或静止车辆。3.4 传感器安装高度5-10m, 高度设定间隔1m。3.5 传感器测速范围 0-255km/h (当车辆位于探测道,探测道宽度不大于4m,离传感器距离为15±5m。3.6 传感器应具备外部设备平行接口,包括8个绝缘无极性双接单元。每一双接单元通电电流能达100mA(恒电或交电),电压能达350V。8个双接单元用二进制代码表达车辆车速或堵车情况下车赛长度。3.7 传感器对以下交通流参数进行统计处理:
    - 交通量(探测道经过车辆数),误差不大于4%    - 车道占有率(%),误差不大于5%    - 车流平均车速,km/h,误差不大于 5%    - 长车数量,误差不大于 5% (长车为长度大于 10m 的车辆)3.8 信息采集统计时段可以设定10-600sec, 间隔10sec。3.9 传感器应具备串行接口RS232,传输速率为9600bps, 8个字节数据,1个停止位,无偶数控制。3.10 传感器通过串行接口向外部设备输出的探测道内目标车的车速误差不超过±3km/h.。3.11 传感器应具备接收外部设备命令同步开始统计时段。3.12 传感器应具备内置存储器,存储量不小于2000个字串。3.13 传感器接外部命令读取内置存储器的数据。3.14 传感器应具备用户记录身份号(0-255)和安装场所(30符号)功能3.15 传感器调试用微机进行(通过RS232接口)。调试软件应具备传感器所有参数调试功能。3.16 传感器应具备自检功能3.17 传感器平均工作频率为10525±5MHz3.18 传感器发射波段宽度为45±5MHz3.19 超声波发生频率不大于20mW3.20 额定供电电压为24V3.21 传感器消耗功率不大于6W
4.工作环境要求4.1  -环境温度:-30°C +60°C  -25°C下相对湿度98%  -大气压 60-106.7 kPa (460-800mmHg)  -下雨(下雪)量不大于100mm/h

技术参数
电源
a.c./d.c. 15 to 30 V
工作温度
-30摄氏°- + 60摄氏°
机箱外壳防护等级
IP 65
计数检测精度
误差不大于4%
占有率精度
误差不大于5%
灵敏度
可调
频率
平均工作频率为10525MHz
设备连续工作无故障时间
20000h
检测速度范围
0-255km/h
其它参数
具体功能
提供以下信息:交通量,车道占有率,车流平均
简介
SPECTR型微波传感器用于远程监测交通状况、
尺寸160x230x240 mm
