  产品展示>>红外气体分析元件-PHOTODIODES
红外探测器-光电二极管PhotoDiodes

采用异质结构构造,带宽带窗口。PD24和PD25基于GaInAsSb/GaAlAsSb构造,PD36基于 InAs/InAsSbP构造。超快速响应时间适合测量高频调制IR激光射线。采用TO-5和TO-18封装,带电致冷,可以配备抛物面反射镜。

型号选型:


Model

Cut-off Wavelength, mm

2.4 2.5 3.6-3.8 4.4

Sensitive Area Diameter, mm

0.2 PD24-02 PD25-02 PD36-02
0.3     PD36-03
0.5 PD24-05 PD25-05 PD36-05
1.0 PD24-10 PD25-10
2.0 PD24-20 PD25-20
Photosensitive Area, mm2 2.0x1.8       PR-43


产品外形:

PD IN TO-18     PD IN TO-18带反射 PD IN TO-5    PD IN TO-5带致冷和反射

波长选择:
PD23-02 波长800-2300nm,适合LED16 - LED23和LD200 - LD230,放大器AM-04
PD24-XX 波长800-2400nm,适合LED16 - LED23和LD200 - LD230,放大器AM-04
PD25-XX 波长1100-2500nm,适合LED16 - LED23和LD200 - LD230,放大器AM-04
PD36-XX 波长1000-3600nm,适合LED27 - LED36和LD300 - LD360,放大器AM-04


请参考其他气体分析元件。

订购信息:3只起订。

详细资料备索。


红外分析器件

红外光源/稳态光源/脉冲光源 传感器/探测器/光电二极管 氧气传感器/顺磁氧传感器
直流稳态红外光源Steady IR Source
电可调制脉冲红外光源Plus IR Source
高频可调制中红外发光二极管Mid-IR LED

热释电探测器Pyroelectric Detector
热电堆探测器Thermopile Detector
硫化铅探测器PbS Detector
硒化铅探测器PbSe Dectector
中红外光电二极管Mid-IR Photodiodes

DLATGS探测器光谱仪用DLATGS Detector
电化学氧气传感器KE-25
电化学氧气传感器KE-25F3

顺磁氧气传感器模块PAROX1200
红外气体分析模块 红外热电堆阵列/红外热成像模块 滤光片
红外二氧化碳气体分析模块M300系列
二氧化碳培养箱专用红外二氧化碳传感器M400
德国海曼(HEIMANN)热电堆阵列  滤光片
CO 红外探测器   CH4红外探测器   CO2红外探测器   SF6红外探测器   SO2红外探测器 HC红外探测器
红外光源   红外光电气体传感器  NDIR红外气体传感器  红外温度传感器  红外气体分析器件
CO2红外光源   CH4红外光源   CO红外光源   C3H8红外光源   C4H10红外光源   C2H4红外光源   C2H2红外光源      SF6红外光源   SO2红外光源   HC红外光源
紫外发光二极管
深紫外发光二极管 近紫外发光二极管
牙医蓝大功率发光二极管 大功率深紫外发光二极管

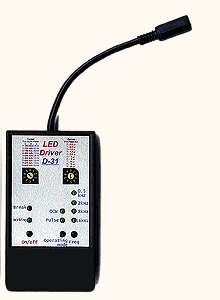

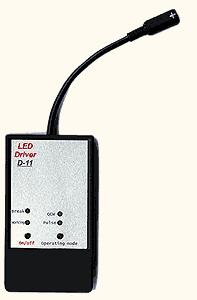

发光二极管驱动
激光二极管
气体分析用激光二极管 超辐射激光二极管
通用激光二极管   激光二极管驱动控制器
光纤耦合激光二极管 激光二极管配件
大功率泵浦激光二极管模块 半导体光学放大器
红外发光二极管
大功率红外发光二极管 中红外发光二极管
发光二极管驱动 近红外发光二极管
光电探测器
热电堆探测器 硅光电探测器
热释电探测器 锗光电探测器
中红外光电探测器 InGaAs光电探测器
紫外探测器   双波段探测器


日本氧气传感器KE-25/F3

氧气传感器O2A2

RAE系列毒气传感器

BW四合一气体检测仪



美国DCS红外高浓度CO2模块,测量范围可调0-100%

美国DCS红外CO2模块,用于红外CO2温室培养箱

红外气体分析光源

红外气体探测器

红外气体分析LED光源

红外气体分析光电探测器

美国VTI红外CO模块

美国VTI
红外气体分析光源
产品图片 产品名称/型号 产品特点参数

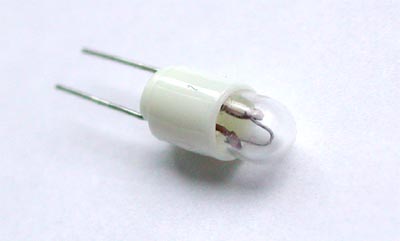

HSL5-115-S红外光源 5V电源,115mA电流,直径3.17mm,波长0-5um,高可靠,输出稳定,时间常数290ms,寿命在5V下40000小时,带管脚护套,直接替换IR715。可用于测量CO2,HC,CH4等气体
脉冲调制红外光源 HSL-EMIRS200宽带光源 脉冲调制红外光源(反射型)
电压5.7V,电流80-90mA,波长0.9-20um,运行温度-20度到80度,寿命大于40000小时,可用于各种气体检测,HC,CH4,CO2,CO,SO2,NOX等

  产品展示>>红外气体分析热释电探测器
产品图片 产品名称/型号 产品特点参数
红外热释电探测器 PYS系列单通道热释电探测器 单通道气体分析热释电探测器

结构:标准TO-5
参数规格:
型号参数             值
灵敏元              钽酸锂
灵敏元尺寸          直径2mm
窗口尺寸            直经5mm
窗口片厚度          0.7mm
工作波长            0.1-20um
响应率              ≥900V/W
 500K,10HZ,25℃无窗口
响应时间            <0.5s
探测度              ≥3.0×108cmHZ1/2W-1
500K,10HZ,1HZ,25℃无窗口
噪声                <350nV/Hz1/2
10Hz,1Hz,25℃
视场        1300
工作电压     2.0~15V
工作电流     8~24µA
源极电压     0.4~1.5V
输出阻抗     5~10KΩ
RS=47KΩ,25

工作温度    -20~70
保存温度    -30~80

有白通道0.1-20um,可自己配滤光片
也可定做带滤光片的探测器。
比如:
ref  3.9um
CO2  4.26um
CO   4.65um
CH4  3.4um
SO2  7.3um等等

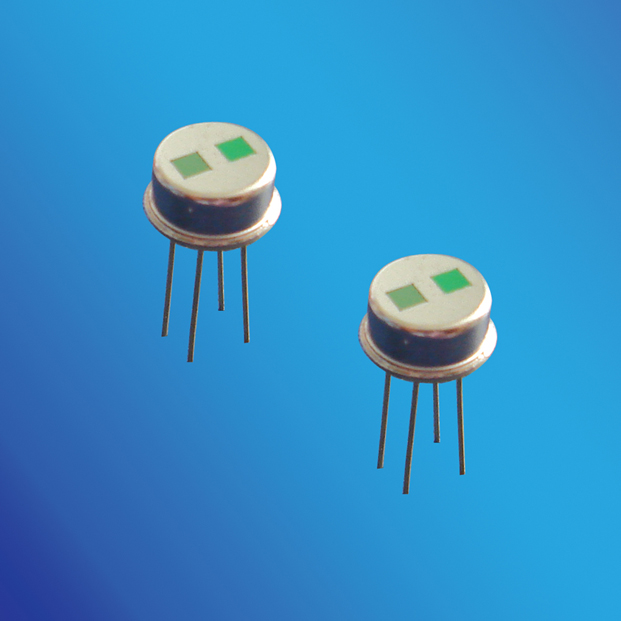

PYS系列双通道热释电探测器 双通道气体分析热释电探测器

外壳:TO-5
两个通道可定制滤光片,
标准产品包括一个参考通道,波长3.9um,一个测量通道,如测量CO2 4.26um,测量CO4.65um等等,可带温度补偿

名称 符号 数据 单位
灵敏元面积 A φ2 mm2
测量FT λ 4.26 μm
源极电压 Vsd 0.4—0.7 伏
工作电压 Vd 2—15 伏
输出噪声 Vrms(10,4) ≤3 毫伏
输出信号 Vs(500,10)130 伏
比探测率(CaF2窗口时) D*(500,10,1) 4×108 cmHz1/2/W
视场 θ 100 度
使用温度 ℃ -25—+70 度

PYS3228TC 带温度补偿双元红外热释电探测器,带光谱过滤
运行电压2-12V,源电压0.2-1.5V
CO2 REF:TPS2534 G2 G20/3197
HC  REF:TPS2534 G5 G20/3196
CO  REF:TPS2534 G1 G20/3195
CO  HC :TPS2534 G1 G5 /3198
CO2 NO :TPS2534 G2 G4 /3199

详细资料备索



  产品展示>>红外气体分析热电堆探测器
产品图片 产品名称/型号 产品特点参数
四通道红外热电堆气体探测器 德国HEIMANN热电堆4通道探测器HTSQ21 4通道气体分析热电堆探测器,可定做滤光片,标准型号,测量CO2,HC,CO,REF。
订购方式:HTS Q21 波长1/波长2/波长3/波长4
主要技术参数:
探测率:2.7*108 cmHz1/2/W
时间常数:10ms
尺寸:TO39


双通道红外热电堆气体探测器 德国HEIMANN热电堆双通道CO2二氧化碳探测器
HTS E21 F3.91/4.26
双通道气体分析热电堆探测器,测量CO2,可用于精确测量环境中的CO2浓度。CO2通道波长4.26um,参考通道波长3.91um.可定做其他波长
主要技术参数:
探测率:2.7*108 cmHz1/2/W
时间常数:10ms
尺寸:TO39


双通道红外热电堆气体探测器 德国HEIMANN热电堆双通道CH4甲烷探测器
HTS E21 F3.91/3.3
双通道气体分析热电堆探测器,测量CH4,可用于精确测量环境中的CH4浓度。CH4通道波长3.3um,参考通道波长3.91um.可定做其他波长
主要技术参数:
探测率:2.7*108 cmHz1/2/W
时间常数:10ms
尺寸:TO39


双通道红外热电堆气体探测器 德国HEIMANN热电堆双通道HC宽范围碳氢类可燃气体探测器
HTS E21 F3.91/3.4
双通道气体分析热电堆探测器,测量CH4,可用于精确测量环境中的CH4浓度。HC通道波长3.4um,参考通道波长3.91um.可定做其他波长
主要技术参数:
探测率:2.7*108 cmHz1/2/W
时间常数:10ms
尺寸:TO39


双通道红外热电堆气体探测器 德国HEIMANN热电堆双通道CO一氧化碳探测器
HTS E21 F3.91/4.64
双通道气体分析热电堆探测器,测量CH4,可用于精确测量环境中的CH4浓度。HC通道波长4.64um,参考通道波长3.91um.可定购其他波长
主要技术参数:
探测率:2.7*108 cmHz1/2/W
时间常数:10ms
尺寸:TO39


单通道集成放大红外热电堆气体探测器 德国HEIMANN热电堆单通道,带放大器,CO2二氧化碳探测器
HIS-A21-F4.26-4PIN
单通道带集成放大器气体分析热电堆探测器,波长4.26,可用于大部分CO2的测量。其他波长可订购。
主要技术参数:
传感器输出放大倍数5500倍,温度输出15mV/℃线性输出,响应时间10ms
尺寸:TO39

德国HEIMANN热电堆单通道,气体探测器
HMS J21系列
单通道气体分析热电堆探测器,可测量CO2,CO,HC,CH4等气体。
主要技术参数:
探测率:8.7*107 cmHz1/2/W
时间常数:10ms
尺寸:TO18 或者TO46

NDIR红外气体传感器概述  典型过滤和窗口  标准气体过滤
  产品展示>>红外气体分析窄带LED光源
红外窄带LED,用于中红外气体光谱分析。
GaSb-InAs Light Emitting Diodes 使用液相外延(LPE)生长技术制造的异质结半导体

所有的IR LED可以以等幅脉冲或其他脉冲形式运行在室温下,短的开关时间使器件可以运行在百MHZ的高频调制状态或纳秒脉冲下。推荐500HZ,通过使用带电致冷的型号可以提高频率。

检测原理图:


部分气体中红外吸收光谱范围:

CH4  3.2 - 3.45μm HCL  3.33-3.7μm H2O 2.5-2.8μm;1.8-1.9μm N2  4.0-4.54μm
C2H2 2.99-3.09μm HOCL 2.6-2.9μm HO2 2.73-3.1μm NH3 2.27μm;2.94μm
C2H4 3.1-3.4μm HBr  3.7-4.0μm OH  2.38-2.63μm NO+ 4.08-4.4μm
C2H6 3.3μm HI   2.27-2.3μm H2CO 3.38-3.7μm HNO3 5.74-5.98μm
CH2CL 3.22-3.38μm H2S 3.7-4.4μm;2.5-2.8μm CO  4.4-4.8μm NO2  3.4μm
OCS 3.45μm;4.87μm HCN  2.94-3.1μm CO2 4.2-4.3μm SO2  4.0μm

产品规格:
TO-18 不带盖,带或不带窗口/带反射镜,不带窗口/带反射镜,带窗口
TO-5  带致冷,带盖/带致冷,带反射镜

产品选型:


MID-IR LEDs
LED16, 1.6 - 1.7 µm, 1 mW @ 200 mA, 20 mW pulse, TO-18, datasheet
LED16-PR, 1.6 - 1.7 µm, 1 mW @ 200 mA, 20 mW pulse, TO-18 with parabolic reflector, datasheet
LED16-TEC, 1.6 - 1.7 µm, 1 mW @ 200 mA, 20 mW pulse, TO-5, with cooler, datasheet
LED16-TEC-PR, 1.6 - 1.7 µm, 1 mW @ 200 mA, 20 mW pulse, TO-5 with cooler, with parabolic reflector, datasheet

LED17, 1.7 - 1.8 µm, 1 mW @ 200 mA, 20 mW pulse, TO-18, datasheet
LED17-PR, 1.7 - 1.8 µm, 1 mW @ 200 mA, 20 mW pulse, TO-18 with parabolic reflector, datasheet
LED17-TEC, 1.7 - 1.8 µm, 1 mW @ 200 mA, 20 mW pulse, TO-5, with cooler, datasheet
LED17-TEC-PR, 1.7 - 1.8 µm, 1 mW @ 200 mA, 20 mW pulse, TO-5 with cooler, with parabolic reflector, datasheet


LED18, 1.8 - 1.9 µm, 1 mW @ 200 mA, 20 mW pulse, TO-18, datasheet
LED18-PR, 1.8 - 1.9 µm, 1 mW @ 200 mA, 20 mW pulse, TO-18 with parabolic reflector, datasheet
LED18-TEC, 1.8 - 1.9 µm, 1 mW @ 200 mA, 20 mW pulse, TO-5, with cooler, datasheet
LED18-TEC-PR, 1.8 - 1.9 µm, 1 mW @ 200 mA, 20 mW pulse, TO-5, with cooler, with parabolic reflector, datasheet

LED19, 1.9 - 2-0 µm, 1.1 mW @ 200 mA, 25 mW pulse, TO-18, datasheet
LED19-PR, 1.9 - 2-0 µm, 1.1 mW @ 200 mA, 25 mW pulse, TO-18 with parabolic reflector, datasheet
LED19-TEC, 1.9 - 2-0 µm, 1.1 mW @ 200 mA, 25 mW pulse, TO-5, with cooler, datasheet
LED19-TEC-PR, 1.9 - 2-0 µm, 1.1 mW @ 200 mA, 25 mW pulse, TO-5, with cooler, with parabolic reflector, datasheet

LED20, 2.0 - 2.1 µm, 1.2 mW @ 200 mA, 28 mW pulse, TO-18, datasheet
LED20-PR, 2.0 - 2.1 µm, 1.2 mW @ 200 mA, 28 mW pulse, TO-18 with parabolic reflector, datasheet
LED20-TEC, 2.0 - 2.1 µm, 1.2 mW @ 200 mA, 28 mW pulse, TO-5, with cooler, datasheet
LED20-TEC-PR, 2.0 - 2.1 µm, 1.2 mW @ 200 mA, 28 mW pulse, TO-5, with cooler, with parabolic reflector, datasheet

LED21, 2.1 - 2.2 µm, 1.2 mW @ 200 mA, 28 mW pulse, TO-18, datasheet
LED21-PR, 2.1 - 2.2 µm, 1.2 mW @ 200 mA, 28 mW pulse, TO-18 with parabolic reflector, datasheet
LED21-TEC, 2.1 - 2.2 µm, 1.2 mW @ 200 mA, 28 mW pulse, TO-5, with cooler, datasheet
LED21-TEC-PR, 2.1 - 2.2 µm, 1.2 mW @ 200 mA, 28 mW pulse, TO-5, with cooler, with parabolic reflector, datasheet

LED22, 2.2 - 2.3 µm, 1.2 mW @ 200 mA, 28 mW pulse, TO-18, datasheet
LED22-PR, 2.2 - 2.3 µm, 1.2 mW @ 200 mA, 28 mW pulse, TO-18 with parabolic reflector, datasheet
LED22-TEC, 2.2 - 2.3 µm, 1.2 mW @ 200 mA, 28 mW pulse, TO-5, with cooler, datasheet
LED22-TEC-PR, 2.2 - 2.3 µm, 1.2 mW @ 200 mA, 28 mW pulse, TO-5, with cooler, with parabolic reflector, datasheet

LED23, 2.3 - 2.4 µm, 0.8 mW @ 200 mA, 16 mW pulse, TO-18, datasheet
LED23-PR, 2.3 - 2.4 µm, 0.8 mW @ 200 mA, 16 mW pulse, TO-18 with parabolic reflector, datasheet
LED23-TEC, 2.3 - 2.4 µm, 0.8 mW @ 200 mA, 16 mW pulse, TO-5, with cooler, datasheet
LED23-TEC-PR, 2.3 - 2.4 µm, 0.8 mW @ 200 mA, 16 mW pulse, TO-5, with cooler, with parabolic reflector, datasheet

LED29, 2.8 - 3.0 µm, 0.008 mW @ 200 mA, 0.15 mW pulse, TO-18, datasheet
LED29-PR,2.8 - 3.0 µm, 0.008 mW @ 200 mA, 0.15 mW pulse, TO-18 with parabolic reflector, datasheet
LED29-TEC, 2.8 - 3.0 µm, 0.008 mW @ 200 mA, 0.15 mW pulse, TO-18, with cooler, datasheet
LED29-TEC-PR, 2.8 - 3.0 µm, 0.008 mW @ 200 mA, 0.15 mW pulse, TO-18, with cooler, with parabolic reflector, datasheet

LED31, 3.0 - 3.2 µm, 0.014 mW @ 200 mA, 0.20 mW pulse, TO-18, datasheet
LED31-PR, 3.0 - 3.2 µm, 0.014 mW @ 200 mA, 0.20 mW pulse, TO-18 with parabolic reflector, datasheet
LED31-TEC, 3.0 - 3.2 µm, 0.014 mW @ 200 mA, 0.20 mW pulse, TO-5, with cooler, datasheet
LED31-TEC-PR, 3.0 - 3.2 µm, 0.014 mW @ 200 mA, 0.20 mW pulse, TO-5, with cooler, with parabolic reflector, datasheet

LED34, 3.3 - 3.5 µm, 0.024 mW @ 200 mA, 0.40 mW pulse, TO-18, datasheet
LED34-PR, 3.3 - 3.5 µm, 0.024 mW @ 200 mA, 0.40 mW pulse, TO-18 with parabolic reflector, datasheet
LED34-TEC, 3.3 - 3.5 µm, 0.024 mW @ 200 mA, 0.40 mW pulse, TO-5, with cooler, datasheet
LED34-TEC-PR, 3.3 - 3.5 µm, 0.024 mW @ 200 mA, 0.40 mW pulse, TO-5, with cooler, with parabolic reflector, datasheet

LED36, 3.5 - 3.7 µm, 0.016 mW @ 200 mA, 0.20 mW pulse, TO-18, datasheet
LED36-PR, 3.5 - 3.7 µm, 0.016 mW @ 200 mA, 0.20 mW pulse, TO-18 with parabolic reflector, datasheet
LED36-TEC, 3.5 - 3.7 µm, 0.016 mW @ 200 mA, 0.20 mW pulse, TO-5, with cooler, datasheet
LED36-TEC-PR, 3.5 - 3.7 µm, 0.016 mW @ 200 mA, 0.20 mW pulse, TO-5, with cooler, with parabolic reflector, datasheet

LED38, 3.7 - 3.9 µm, 0.016 mW @ 200 mA, 0.20 mW pulse, TO-18, datasheet
LED38-PR, 3.7 - 3.9 µm, 0.016 mW @ 200 mA, 0.20 mW pulse, TO-18 with parabolic reflector, datasheet
LED38-TEC, 3.7 - 3.9 µm, 0.016 mW @ 200 mA, 0.20 mW pulse, TO-5, with cooler, datasheet
LED38-TEC-PR, 3.7 - 3.9 µm, 0.016 mW @ 200 mA, 0.20 mW pulse, TO-5, with cooler, with parabolic reflector, datasheet

LED43, 4.1 - 4.3 µm, 0.01 mW @ 200 mA, 0.20 mW pulse, TO-18, datasheet
LED43-PR, 4.1 - 4.3 µm, 0.01 mW @ 200 mA, 0.20 mW pulse, TO-18 with parabolic reflector, datasheet
LED43-TEC, 4.1 - 4.3 µm, 0.01 mW @ 200 mA, 0.20 mW pulse, TO-5, with cooler, datasheet
LED43-TEC-PR, 4.1 - 4.3 µm, 0.01 mW @ 200 mA, 0.20 mW pulse, TO-5, with cooler, with parabolic reflector, datasheet

LED46, 4.4 - 4.6 µm, 0.006 mW @ 200 mA, 0.120 mW pulse, TO-18, datasheet
LED46-PR, 4.4 - 4.6 µm, 0.006 mW @ 200 mA, 0.120 mW pulse, TO-18 with parabolic reflector, datasheet
LED46-TEC, 4.4 - 4.6 µm, 0.006 mW @ 200 mA, 0.120 mW pulse, TO-5, with cooler, datasheet
LED46-TEC-PR, 4.4 - 4.6 µm, 0.006 mW @ 200 mA, 0.120 mW pulse, TO-5, with cooler, with parabolic reflector, datasheet

LED50, 4.75 - 5.05 µm, 0.001 mW @ 200 mA, 0.120 mW pulse, TO-18,
datasheet
LED50-PR, 4.75 - 5.05 µm, 0.001 mW @ 200 mA, 0.120 mW pulse, TO-18 with parabolic reflector,
datasheet
LED50-TEC, 4.75 - 5.05 µm, 0.001 mW @ 200 mA, 0.120 mW pulse, TO-5, with cooler, datasheet
LED50-TEC-PR, 4.75 - 5.05 µm, 0.001 mW @ 200 mA, 0.120 mW pulse, TO-5, with cooler and parabolic reflector,
datasheet



LED and LASER DIODE DRIVERS, QCW AND PULSED MODE

D-01, (no picture), LED-driver pulsed mode and qcw mode, datasheet



D-11, LED-driver pulsed mode and qcw mode
qcw mode: 1 ms pulse @ 200 mA
pulse mode: 1 µs pulse @ 1.0 A
pulse repetition rate: 500 Hz
supply coltage: 12 VDC
LED socket
sync out


D-21, LED-driver pulsed mode and qcw mode, adjustable current
qcw mode: 1 ms pulse, current adjustable from 50 mA up 400 mA
pulse mode: 1 µs pulse, current adjustable from 0.25 A up to 2.0 A
pulse repetition rate: 500 Hz
supply voltage: 12 VDC
LED socket
sync out


D-31, LED-driver pulsed mode and qcw mode, adjustable current, adjustable pulse length, adjustable repetition rate
qcw mode: current adjustable from 50 mA up 400 mA
qcw pulse length adjustable from 31 µs up to 1 ms
pulse mode: current adjustable from 0.25 A up to 2.0 A
pulse length adjustable from 600 ns up to 20 µs
repetition rate adjustable from 0.5 kHz up to 16 kHz
supply voltage: 12 VDC
LED socket
sync out



订购信息:5只起订。

详细资料备索


  产品展示>>红外气体分析光电探测器
红外探测器-光电二极管PhotoDiodes

采用异质结构构造,带宽带窗口。PD24和PD25基于GaInAsSb/GaAlAsSb构造,PD36基于 InAs/InAsSbP构造。超快速响应时间适合测量高频调制IR激光射线。采用TO-5和TO-18封装,带电致冷,可以配备抛物面反射镜。

型号选型:


Model

Cut-off Wavelength, mm

2.4 2.5 3.6-3.8 4.4

Sensitive Area Diameter, mm

0.2 PD24-02 PD25-02 PD36-02
0.3     PD36-03
0.5 PD24-05 PD25-05 PD36-05
1.0 PD24-10 PD25-10
2.0 PD24-20 PD25-20
Photosensitive Area, mm2 2.0x1.8       PR-43


产品外形:

PD IN TO-18     PD IN TO-18带反射 PD IN TO-5    PD IN TO-5带致冷和反射

波长选择:
PD23-02 波长800-2300nm,适合LED16 - LED23和LD200 - LD230,放大器AM-04
PD24-XX 波长800-2400nm,适合LED16 - LED23和LD200 - LD230,放大器AM-04
PD25-XX 波长1100-2500nm,适合LED16 - LED23和LD200 - LD230,放大器AM-04
PD36-XX 波长1000-3600nm,适合LED27 - LED36和LD300 - LD360,放大器AM-04


请参考其他气体分析元件。

订购信息:3只起订。

详细资料备索。






常用气体传感器/变送器/仪表资料下载

电化学气体传感器 半导体气体传感器 催化燃烧式气体传感器 固体电解质气体传感器 热传导式气体传感器 红外气体传感器 离子烟雾传感器 可燃气体传感器机动车用气体传感器 Dittrich气体产品 气体变送器/检测仪 O2氧气传感器专场 CO2二氧化碳传感器专场 CH4甲烷传感器专场 粉尘传感器/灰尘传感室内空气质量监测控制 温湿度监测控制 医疗设备用传感器  瑞士Membrapor气体传感器选型 英国Alphasense气体传感器选型 日本Figaro气体传感器选型 国产气体传感器选型 日本FIS气体传感器 日本NEMOTO气体传感器 英国CITY城市气体 红外气体分析元件1 红外气体分析元件2 红外气体分析元件3       激光红外气体分析元件1 激光红外气体分析元件2 激光红外气体分析元件3 气体变送器模块 DCS公司红外产品 VTI公司红外产品 SENSORS公司红外热导产品 爱丁堡公司红外产品 BW便携式气体检测仪 BW固定式气体检测仪 CO传感 S02传感器H2S传感 NH3传感器 NO传感器 NO2传感器 CH2O传感器 CL2传感 HCL传感器 H2传感器O3传感器C2CL4传感器C2H4传感器 HF传感器 HBR传感 COCL2传感 HCN传感器 ASCL3传感 ASF3传感C4H6传感器 CLO2传感器 SIH2CL2传感器 (CH3传感器NH传感器 GeCL4传感 I2传感器 PCL3传感器 SICL4传感器 SO2F2传感器 酒精传感器 CITY公司/IT公司/SENSORIC公司气体传感器选购指南德国IT公司气体传感器选购资料德国SENSORIC公司气体传感器RAE气体传感器气体检测仪 E2V传感器 GE传感器SMARTGAS传感器 MSI传感器MEAS传感器气体检测仪常用可燃气、毒气基本数据

 气敏元件/气体传感器



国产气体

SC0002煤气

SC0003可燃性气体

SC0024二氧化硫

SC0069离子烟雾

SC0074酒精

SS-1可燃性气体

SS-1.1甲烷

臭氧

307一氧化碳

MC145010

MC145012 MC145018
日本费加罗气体

TGS813

TGS816

TGS821

TGS822

TGS825硫化氢

TGS830

TGS831

TGS832

TGS2442一氧化碳

TGS2611

TGS2620


日本根本气体

H2S硫化氢

NAP-11AF氟利昂

NAP-21A二氧化碳

NAP-505一氧化碳

NIS-07

NIS-09C    中文

SC0090酒精



NAP-50A NAP-55A NAP-66E NAP-100A   英文
NHS-12 NHS-20 NHS-25
NIS-02A NIS-05A
简易选型目录
氧气传感器 O2A2(2年) SC0013(5年) 汽车氧气1 汽车氧气2
  气体探测器/气体报警器





酒精报警器

离子烟雾报警器

光电烟雾报警器

酒精探测器
  家用燃气泄露报警器
烟感专用IC

MC14467

MC14468







更多产品请看本公司产品专用销售网站:欢迎索取免费详细资料、设计指南和光盘 ;产品凡多,未能尽录,欢迎来电查询。

商运达中国传感器科技信息网:http://www.sensor-ic.com/ 商运达射频微波光电产品网:HTTP://www.rfoe.net/

商运达电子元器件网:http://www.sunstare.com/商运达工控安防网:http://www.pc-ps.net/

商运达军工产品网:hrrp://www.Junpinic.com/        商运达消费电子产品网://www.icasic.com/

商运达实业科技产品网://www.sunstars.cn/

传感器销售热线:

    地址:深圳市福田区福华路福庆街鸿图大厦9732室

    电话:0755-83376489 83376549 83607652 83370250   83370251

    传真:0755-83376182  (0)13902971329  MSN: SUNS8888@hotmail.com

    邮编:518033   E-mail:szss20@163.com     QQ: 195847376

    深圳赛格展销部:深圳华强北路赛格电子市场9583号 电话:0755-83665529   13823648918

    技术支持: 0755-83394033 13501568376

    北京分公司:北京海淀区知春路132号中发电子大厦3097   TEL  18927445855  13823791822  FAX010-62543996

    上海分公司:上海市北京东路668号上海賽格电子市场地下一层D25号   TEL  56703037  13823676822  FAX021-56703037

    西安分公司:西安高新开发区20(中国电子科技集团导航技术研究所西安劳动南路88号电子商城二楼D23

            TEL  18926764199  FAX:029-77678271
