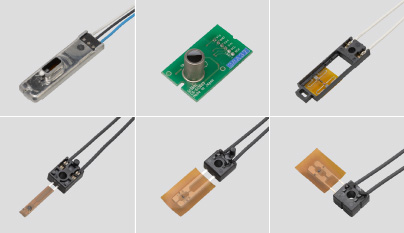

Office Automation Sensor Assemblies

Below are some examples of SEMITEC OA sensor solutions.

カタログダウンロード

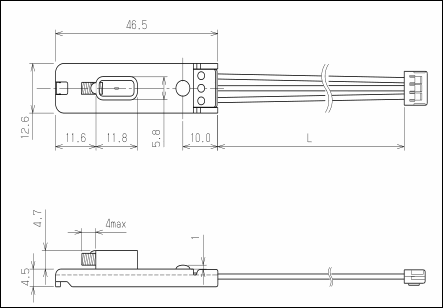

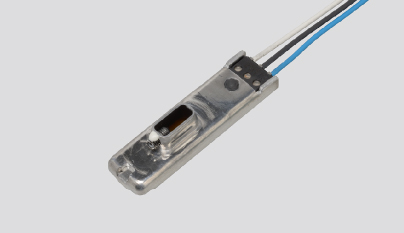

No.1 Printer / Copier Sensor (NC Sensor)


Parameters Value Conditions
Measurement center 180℃±3℃ Blackbody temp.: 180℃; sensor body temp.: 100℃
Roller diameter: 40 mm; distance: 5 mm
Responsivity 1.3s±0.5s Time required to reach 63.2% of temperature difference between blackbody and sensor body.
Operating temp. range -10℃〜-150℃
Measuring temp. range -20℃〜260℃
Thermistor resistance value 7kΩ±3% Rated zero-power resistance at 180℃
Thermistor B-value 3370K±1% B-value determined by rated zero-power resistance at 25℃ and 85℃

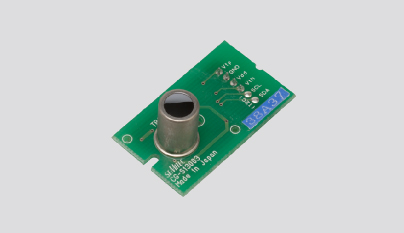

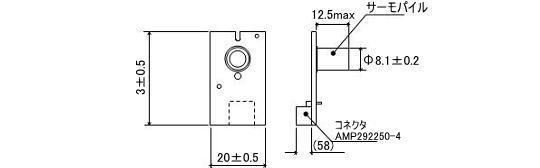

No.2 Printer / Copier Sensor (Thermopile Module)


Features: A non contact IR sensor module capable of accurate and easy temperature measurement.

Power supply voltage  Output voltage    Operating Temperature range Temperature measurement range
 3.2V~6V 0.2V~2.8V -25℃~100℃   -20℃~250℃


Connector pinout

 1 Sensor output VTobj (V)
 2  GND
 3  Power supply voltage: Vdd
 4  Thermistor output: Vtamb (V)

Thermal time constant: approx. 46 ms

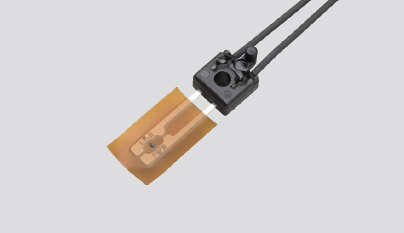

No.3 Printer / Copier Sensor (HF-N Sensor)


Features: A sensor capable of non contact measurement with conventional thermistor-based method.
Rated zero-power resistance (R180) B-value (B25/85) Operating Temperature range
 7kΩ±5% at 180℃  3370K±3%  -20℃~230℃(sensor head)

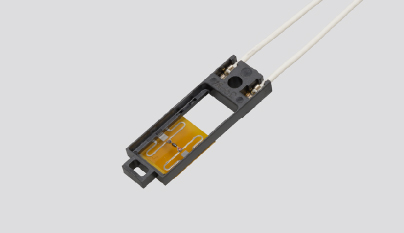

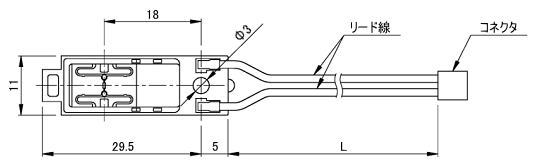

No.4 Printer / Copier Sensor (FS Sensor)


Features: A low friction type sensor capable of minimizing damage to the fuser roller.

Rated zero-power resistance (R180) B-value (B25/85) Operating Temperature range
 7kΩ±5% at 180℃  3370K±3%  -20℃~230℃

Thermal Time Constant: approx. 1.0 sec. (roller)
Breakdown Voltage: AC 600V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

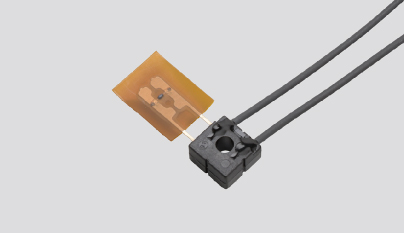

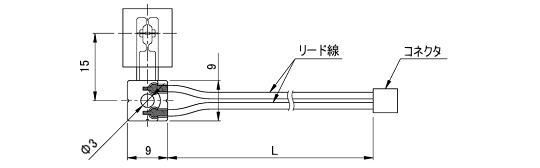

No.5 printer / Copier Sensor (HF-H Sensor)


Features: A high speed type temperature sensor that can instantly respond to temperature changes of the fuser roller.
Rated zero-power resistance (R180) B-value (B25/85) Operating Temperature range
 7kΩ±5% at 180℃  3370K±3%  -20℃~230℃

Thermal Time Constant: approx. 1.0 sec. (roller)
Breakdown Voltage: AC 600V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

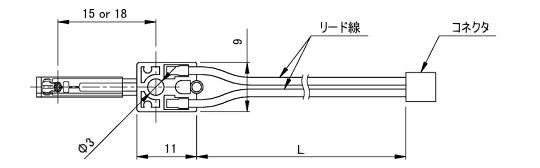

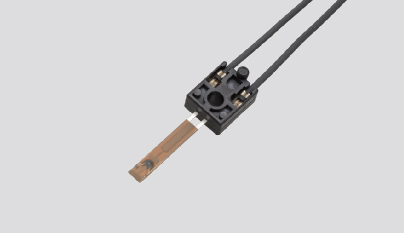

No.6 Printer / Copier Sensor (HF-L Sensor)


Features: A space saving type of temperature sensor with lead wires parallel to the fuser roller.
Rated zero-power resistance (R180) B-value (B25/85) Operating Temperature range
 7kΩ±5% at 180℃  3370K±3%  -20℃~230℃

Thermal Time Constant: approx. 1.0 sec. (roller)
Breakdown Voltage: AC 600V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

For office automation applications (copy machine, printer, fax machine)OA機器用サーミスタセンサ

下記は、センサの一例です。

カタログダウンロード

プリンタ・複写機 No.1 NCセンサ


項目 性能 条件
検知温度 180℃±3℃ 黒体温度 180℃、補償温度 100℃
ローラ径 40mm、測定距離 5mm
応答性 1.3s±0.5s 検知温度が黒体温度の63.2%に達する時間
使用温度範囲 -10℃〜-150℃
検知温度範囲 -20℃〜260℃
サーミスタ抵抗値 7kΩ±3% 180℃におけるゼロ負荷抵抗値
サーミスタB定数 3370K±1% 25℃と85℃のゼロ負荷抵抗値より算出

プリンタ・複写機 No.2 サーモパイルモジュール


特長:赤外線検知式で温度を正確・手軽に測定する非接触センサです。

電源電圧  出力電圧   使用温度範囲℃ 検知温度範囲℃
 3.2V~6V 0.2V~2.8V -25℃~100℃   -20℃~250℃


コネクタピン配置

 1 センサ出力VTobj(V)
 2  GND
 3  電源電圧:Vdd
 4  サーミスタ出力:Vtamb(V)

熱時定数・・・・約46ms

プリンタ・複写機 No.3 HF-Nセンサ


特長:従来のサーミスタ方式で非接触の測定が可能になったセンサです。

ゼロ負荷抵抗値(R180)  B定数(B25/85)  使用温度範囲℃
 7kΩ±5% at 180℃  3370K±3%  -20℃~230℃(感熱部)


プリンタ・複写機 No.4 FSセンサ


特長:定着ローラへのダメージを最小限に抑える低摩擦タイプの温度センサです。

ゼロ負荷抵抗値(R180)  B定数(B25/85)  使用温度範囲℃
 7kΩ±5% at 180℃  3370K±3%  -20℃~230℃

熱時定数・・・・約1.0秒(ローラー)
絶縁耐圧・・・・AC600V 1秒間
絶縁抵抗・・・・DC500Vにて100MΩ以上

プリンタ・複写機 No.5 HF-Hセンサ


特長:定着ローラの熱変化を瞬時に捉える高速タイプの温度センサです。

ゼロ負荷抵抗値(R180)  B定数(B25/85)  使用温度範囲℃
 7kΩ±5% at 180℃  3370K±3%  -20℃~230℃

熱時定数・・・・約0.7秒(ローラー)
絶縁耐圧・・・・AC600V 1秒間
絶縁抵抗・・・・DC500Vにて100MΩ以上

プリンタ・複写機 No.6 HF-Lセンサ


特長:定着ローラと平行方向にリード線を配置する省スペースタイプの温度センサです。

ゼロ負荷抵抗値(R180)  B定数(B25/85)  使用温度範囲℃
 7kΩ±5% at 180℃  3370K±3%  -20℃~230℃

熱時定数・・・・約1.0秒(ローラー)
絶縁耐圧・・・・AC600V 1秒間
絶縁抵抗・・・・DC500Vにて100MΩ以上
