Automotive Sensor Assemblies

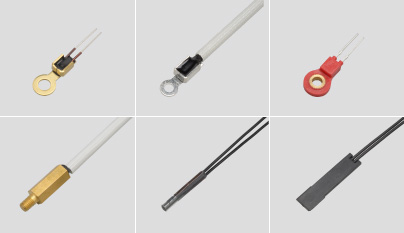

Below are some examples of SEMITEC automotive sensor solutions. SEMITEC designs and produces customized sensors for Automotive applications such as: ECU, A/C, evaporators, cooling systems, IGBTs, motors, batteries (HEV, PHEV, EV, etc.)

カタログダウンロード

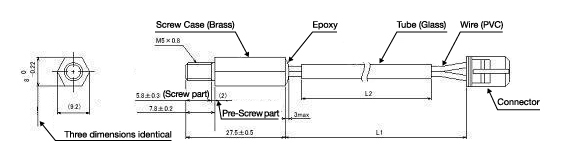

No.7 ECU (Screw Mount Sensor)


Features: A screw mount type temperature sensor with high thermal conductivity, suitable for high temperature use.
Rated zero-power resistance (R75) B-value (B0/100) Operating Temperature range
7.214kΩ±5% at 75℃ 3970K±2% -40℃~130℃

Thermal Time Constant: approx. 75 sec.
Breakdown Voltage: AC 600V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

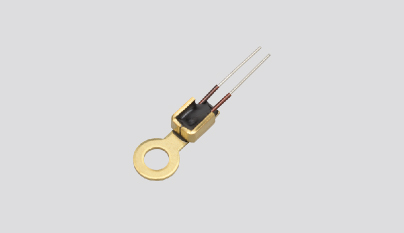

No.8 ECU (Screw Mount Sensor)


Features: A screw mount type, high accuracy temperature sensor excellent thermal conductivity, suitable for high temperature use.
Rated zero-power resistance (R25) B-value (B25/85) Operating Temperature range
10.0kΩ±0.5% at 25℃ 3435K±0.5% -40℃~125℃

Thermal Time Constant: approx. 80 sec.
Breakdown Voltage: AC 1800V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

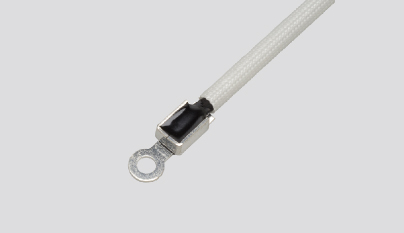

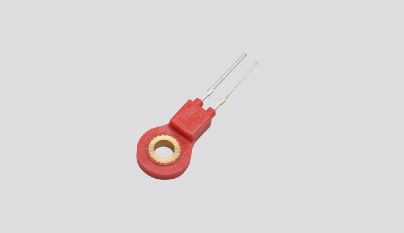

No.9 Controller Unit (Screw Mount Sensor)


Features: A temperature sensor with robust screw tension suitable for extended use
Rated zero-power resistance (R25) B-value (25/85) Operating Temperature range
2kΩ±1% at 25℃ 3182K±1%  -40℃~90℃

Thermal Time Constant: 80 sec. max.
Breakdown Voltage: AC 600V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

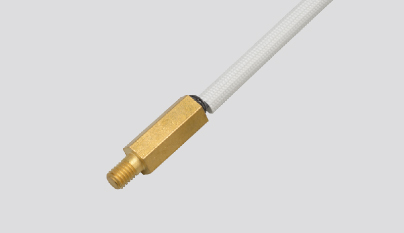

No.10 Motor (Screw Type Pipe Sensor)


Features: A screw type temperature sensor with high accuracy and excellent environmental properties.
Rated zero-power resistance (R25) B-value (25/85) Operating Temperature range
10.0kΩ±0.5% at 25℃ 3435K±0.5%  -40℃~150℃

Thermal Time Constant: approx. 298 sec.
Breakdown Voltage: AC 600V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

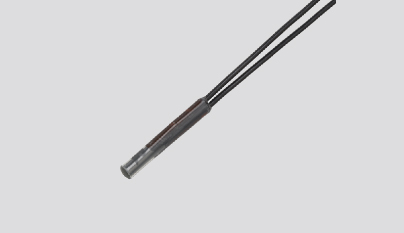

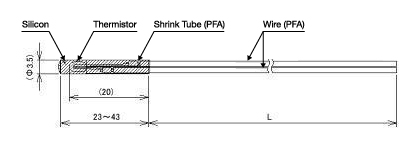

No.11 Motor (Teflon Tube Sensor)


Features: A temperature sensor with a thin tip and excellent response time.



Rated zero-power resistance (R100) B-value (0/100) Operating Temperature range
1.0kΩ±5% at 100℃ 3387K±2%  -40℃~250℃

Thermal Time Constant: 7 sec.
Breakdown Voltage: AC 1200V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

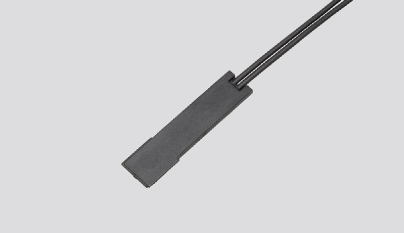

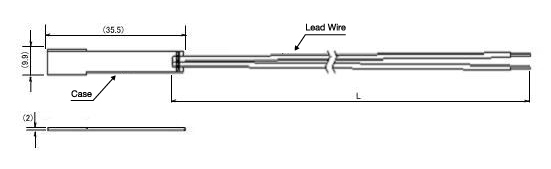

No.12 Battery / Capacitor (Low Profile Case Sensor)


Features: A low profile case sensor with high breakdown voltage designed for limited space applications.
Rated zero-power resistance (R25) B-value (25/85) Operating Temperature range
10.0kΩ±1% at 25℃ 3435K±1%  -20℃~80℃

Thermal Time Constant: approx. 25 sec.
Breakdown Voltage: AC 2160V 1 sec.
Insulation Resistance: DC500V 100MΩ+

車載用サーミスタセンサ

PDFファイルダウンロード



For automotive applications車載用サーミスタセンサ

下記は、センサの一例です。エンジン制御用、カーエアコン、エバポレータ、ハイブリッド自動車、冷却水、IGBT、各種モーター温度検知用、バッテリー、その他各種カスタムでセンサ加工を行い供給させていただいております。

カタログダウンロード

制御ユニット No.7 ネジ止めブラケットセンサ


特長:熱伝導が良く高温域で使用可能なネジ止め温度センサです。

ゼロ負荷抵抗値(R75)  B定数(B0/100)  使用温度範囲℃
 7.214kΩ±5% at 75℃  3970K±2%  -40℃~130℃

熱時定数・・・・約75秒
絶縁耐圧・・・・AC600V 1秒間
絶縁抵抗・・・・DC500Vにて100MΩ以上

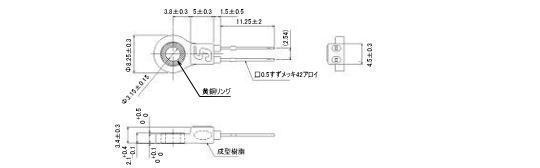

制御ユニット No.8 ネジ止めブラケットセンサ


特長:熱伝導が良く高温域で使用可能な高精度ネジ止め温度センサです。
ゼロ負荷抵抗値(R25)  B定数(25/85)  使用温度範囲℃
 10.0kΩ±0.5% at 25℃ 3435K±0.5%  -40℃~125℃

熱時定数・・・・約80秒
絶縁耐圧・・・・AC1800V 1秒間
絶縁抵抗・・・・DC500Vにて100MΩ以上

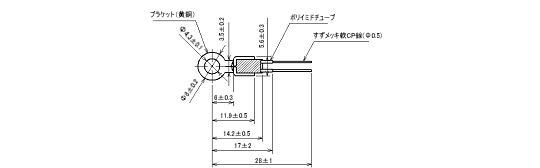

制御ユニット No.9 ネジ止めセンサ(リング入)


特長:ネジ締めに強く長期間使用可能な温度センサです。

ゼロ負荷抵抗値(R25)  B定数(25/85)  使用温度範囲℃
2kΩ±1% at 25℃ 3182K±1%  -40℃~90℃

熱時定数・・・・約80秒以下
絶縁耐圧・・・・AC600V 1秒間
絶縁抵抗・・・・DC500Vにて100MΩ以上

モーター No.10 ネジ式パイプセンサ


特長:耐候性に優れた高精度のネジ式温度センサです。

ゼロ負荷抵抗値(R25)  B定数(25/85)  使用温度範囲℃
10.0kΩ±0.5% at 25℃ 3435K±0.5%  -40℃~150℃

熱時定数・・・・約298秒
絶縁耐圧・・・・AC600V 1秒間
絶縁抵抗・・・・DC500Vにて100MΩ以上

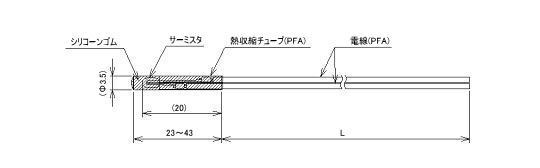

モーター No.11 テフロンチューブセンサ


特長:先端が細く応答性に優れた温度センサです。

ゼロ負荷抵抗値(R100)  B定数(0/100)  使用温度範囲℃
1.0kΩ±5% at 100℃ 3387K±2%  -40℃~250℃

熱時定数・・・・約7秒(オイル)
絶縁耐圧・・・・AC1200V 1秒間
絶縁抵抗・・・・DC500Vにて100MΩ以上

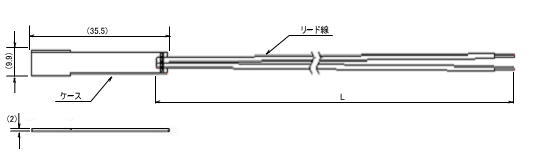

バッテリー・キャパシタ No.12 薄型ケースセンサ


特長:狭いスペースに使用可能な絶縁耐圧が高い薄型ケースセンサです。

ゼロ負荷抵抗値(R25)  B定数(25/85)  使用温度範囲℃
10.0kΩ±1% at 25℃ 3435K±1%  -20℃~80℃

熱時定数・・・・約25秒
絶縁耐圧・・・・AC2160V 1秒間
絶縁抵抗・・・・DC500Vにて100MΩ以上
