Medical Sensor Assemblies

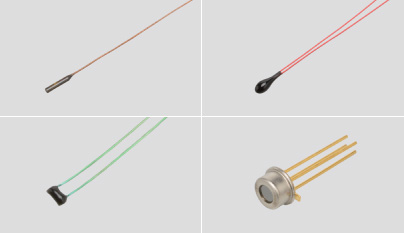

Below are some examples of SEMITEC medical sensor solutions.

カタログダウンロード

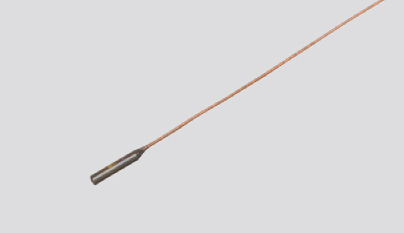

No.13 Catheter (223Fμ-5183)


Features: Ultra small temperature sensor with fast response time.
Rated zero-power resistance (R37) B-value (0/50) Operating Temperature range
14.054kΩ±0.5% at 37℃ 3454kΩ±1% -10℃ ~ +70℃

Thermal Time Constant: approx. 0.07 sec. (in water)

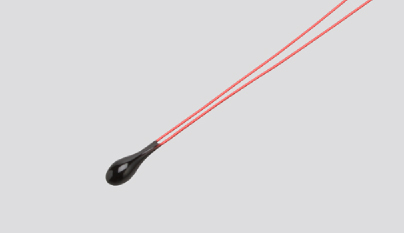

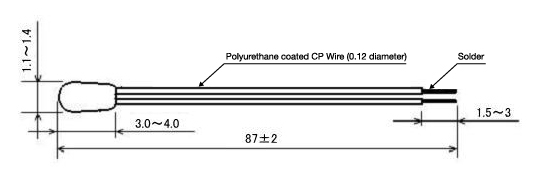

No.14 Thermometer / Ear Thermometer (503ET-3H87U)


Features: Small and highly accurate sensor optimized for body temperature measurement.
Rated zero-power resistance (R37) Resistance tolerance / type (R37) B-value (32/41) Operating Temperature range
29.614~30.264kΩ at 37℃ ±0.05% / type 3943K±0.5% -40℃~+100℃


R37Type(A~U)

Type R37(kΩ)
Min/Center/Max
Type R37(kΩ)
Min/Center/Max
A 29.614/29.629/29.644 B 29.645/29.660/29.675
C 29.676/29.691/29.706 D 29.707/29.722/29.737


S 30.172/30.187/30.202 30.203/30.218/30.233
U 30.234/30.249/30.264

Thermal Time Constant: approx. 5 sec.

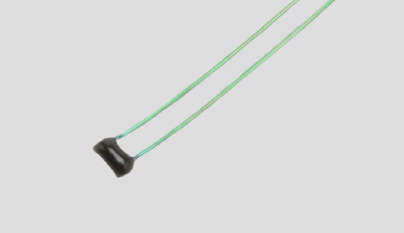

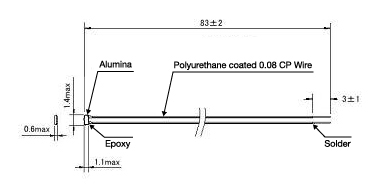

No.15 Thermometer FT-ZM


Features: Small temperature sensor with fast response time suitable for measuring surface temperatures.
Rated zero-power resistance (R25) B-value (25/85) Operating Temperature range
 50.00kΩ±5% at 25℃  3435K±1%  -10℃~+100℃

Thermal Time Constant: approx. 1.5 sec.

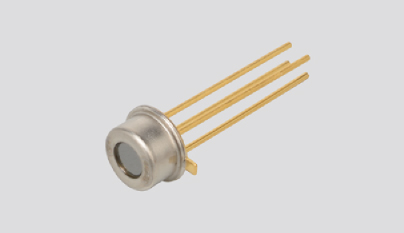

No.16 Thermometer / Ear Thermometer (Thermopile)


Features: Non contact IR temperature sensor.
Output Voltage Thermistor resistance (R25) Thermistor B-value (25/85) Operating Temperature range
 1.00±30mV  100kΩ±3% at 25℃  3435K±0.7%  -20℃~+100℃

Thermal Time Constant: approx. 15 ms
Field of View : ±50 deg.
Transparent wavelength band: Cutoff wavelength = 5µm

医療用サーミスタセンサ

PDFファイルダウンロード

For medical devices医療用サーミスタセンサ

下記は、センサの一例です。

カタログダウンロード

カテーテル №13.Fμセンサ


特長:超小型で高速応答の温度センサです。

ゼロ負荷抵抗値(R37) B定数(B0/50) 使用温度範囲℃
14.054kΩ±0.5% at 37℃ 3454kΩ±1% -10℃ ~ +70℃

熱時定数・・・・約0.07秒(水中)


体温計 №14.503ET-3H87U


特長:小型で高精度の体温測定に適した温度センサです。

ゼロ負荷抵抗値(R37) グループ温度公差(R37) B定数(B32/41) 使用温度範囲℃
29.614~30.264kΩ at 37℃ ±0.05%/グループ 3943K±0.5% -40℃~+100℃


R37グループ(A~U)

 グループ R37(kΩ)
Min/Center/Max
グループ  R37(kΩ)
Min/Center/Max
A 29.614/29.629/29.644 29.645/29.660/29.675
C 29.676/29.691/29.706 29.707/29.722/29.737
  ・
  ・
S 30.172/30.187/30.202 T  30.203/30.218/30.233
30.234/30.249/30.264

熱時定数・・・・約5.0秒


体温計 №15 FT-ZM


特長:小型で高速応答の表面測定に適した温度センサです。

ゼロ負荷抵抗値(R25)  B定数(B25/85)  使用温度範囲℃
 50.00kΩ±5% at 25℃  3435K±1%  -10℃~+100℃

熱時定数・・・・約1.5秒

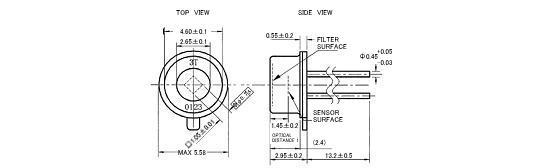

体温計・耳式体温計 №16 サーモパイル


特長:赤外線検知式の非接触温度センサです。

出力電圧(mV)  サーミスタ抵抗値(R25)  サーミスタB定数(B25/85)  使用温度範囲℃
 1.00±30mV  100kΩ±3% at 25℃  3435K±0.7%  -20℃~+100℃

熱時定数・・・・約15ms
視野角・・・・・±50deg.
透過波長帯域・・Cut on 5μm
