Home Appliances Sensor Assemblies

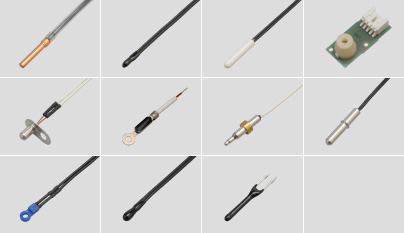

Below are some examples of SEMITEC home appliance sensor solutions. Applications include: Refrigerator/Freezer, evaporator frost formation control, warm water bidets, microwave ovens, rice cookers, etc.

カタログダウンロード

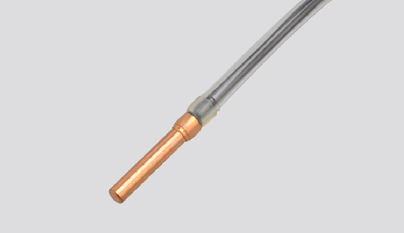

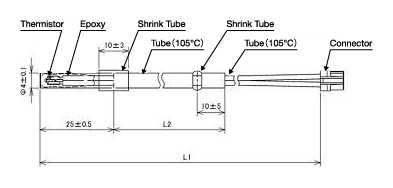

No.17 Air Conditioning (Copper Pipe Sensor)


Features: A temperature sensor encased in copper suitable for a wide range of applications.
Thermistor resistance (R55) Thermistor B-value (25/50) Operating Temperature range
 14.05kΩ±3% at 55℃  4120K±2%  -20℃~80℃

Thermal Time Constant: approx. 8 sec. (in stirred water)
Breakdown Voltage: AC 2200V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

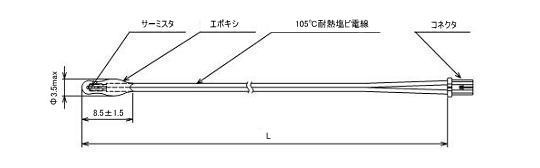

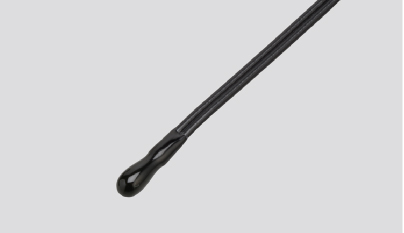

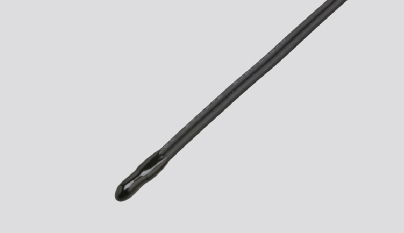

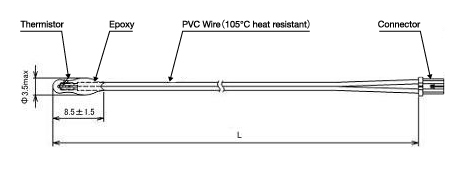

No.18 Air Conditioning (Dip Sensor)


Features: Epoxy encapsulated temperature sensor suitable for measuring room temperature.
Thermistor resistance (R25) Thermistor B-value (25/50) Operating Temperature range
 10.0kΩ±3% at 25℃  3950K±2%  -20℃~80℃

Thermal Time Constant: ca. 5 sec. (in stirred water)
Breakdown Voltage: AC 2200V 1sec.
Insulation Resistance: DC 500V 100MΩ+

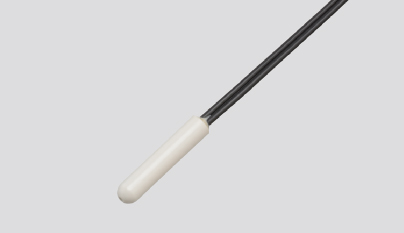

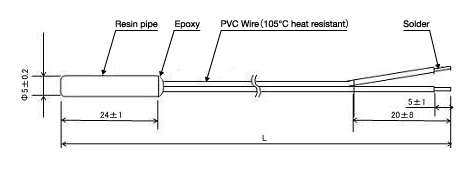

No.19 Refrigerator (Resin Pipe Sensor)


Features: A temperature sensor encased in resin tubing suitable for accurate measurement in lower temperature applications.
Thermistor resistance (R25) Thermistor B-value (25/85) Operating Temperature range
 10.0kΩ±1% at 25℃  3435K±1%  -30℃~90℃

Thermal Time Constant: approx. 20 sec.
Breakdown Voltage: AC 1800V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

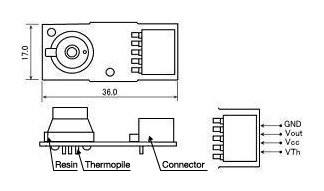

No.20 Refrigerator (Thermopile Module)


Features: A non contact IR sensor module capable of accurate and easy temperature measurement, suitable for a wide range of applications.
Measured temperature Output voltage Measuring temp. range Operating Temperature range
0℃±3.0℃  0.547V~3.453V  -35℃~+35℃  -35℃~+35℃

Response time: approx. 10 ms
Field of View: type 55
Rated voltage : +5.5V

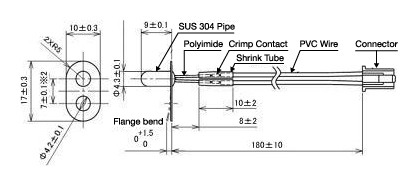

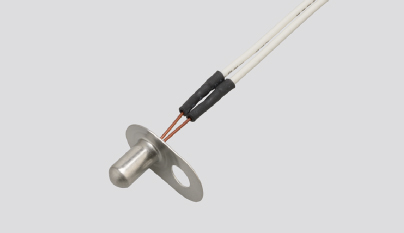

No.21 Microwave Oven (Flange Pipe Sensor)


Features: Easy to mount and high heat resistant temperature sensor with integrated flange.
Thermistor resistance (R50) Thermistor B-value (0/100) Operating Temperature range
 4.367kΩ±5% at 50℃  3435K±3%  -30℃~180℃(Sensor head)

Thermal Time Constant: approx. 80 sec.
Breakdown Voltage: AC 1200V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

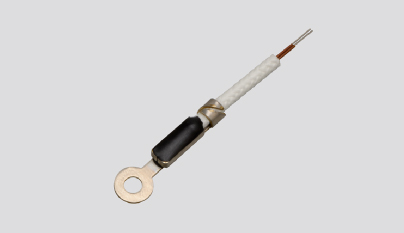

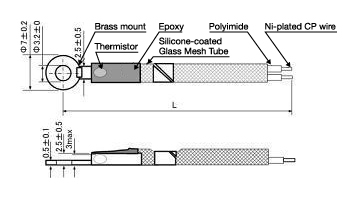

No.22 Microwave Oven (Screw Mount Sensor )


Features: High heat resistant screw mount type temperature sensor with metal terminal.
Thermistor resistance (R75) Thermistor B-value (0/100) Operating Temperature range
 7.241kΩ±7% at 75℃  3970K±2%  -20℃~200℃

Thermal Time Constant: approx. 9 sec. (room temperature)
Breakdown Voltage: AC 1200V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

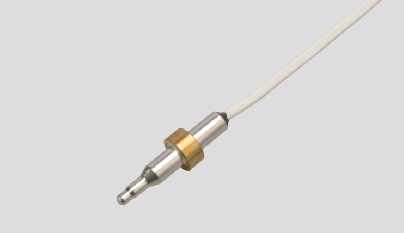

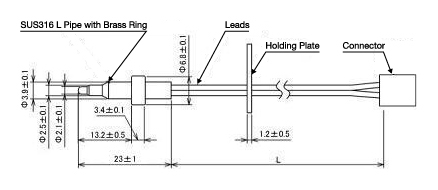

No.23 Water Heater / Warm Water Toilet Seat (SUS 3 level Pipe Sensor)


Features: A temperature sensor with excellent response time, encased in thin-tip SS pipe suitable for water temperature measurement.
Thermistor resistance (R50) Thermistor B-value (0/100) Operating Temperature range
 17.60kΩ±3% at 50℃  3970K±2%  -20℃~120℃

Thermal Time Constant: under 1 sec. (in stirred water)
Breakdown Voltage: AC 1200V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

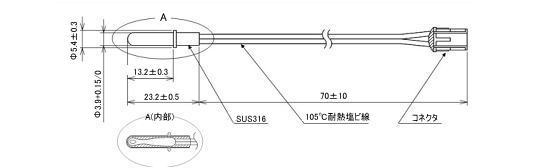

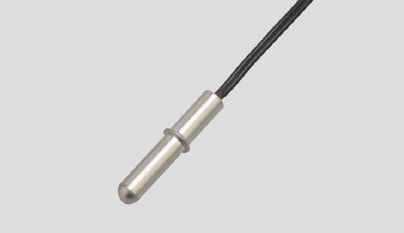

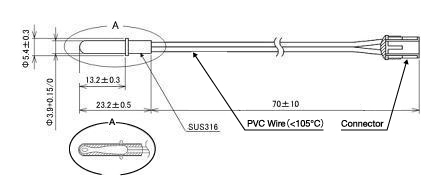

No.24 Water Heater / Warm Water Toilet Seat (SUS Pipe Sensor)


Features: A temperature sensor encased in SS pipe, suitable for water temperature measurement.
Thermistor resistance (R40) Thermistor B-value (0/100) Operating Temperature range
20.06kΩ±3% at 40℃ 3970K±2% -20℃~80℃

Thermal Time Constant: ca. 3.6 sec. (in stirred water)
Breakdown Voltage: AC 1500V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

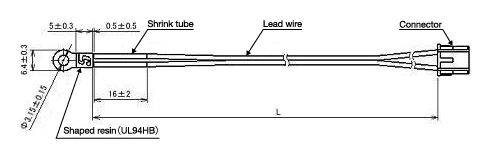

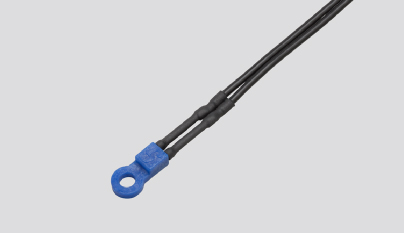

No.25 Power Conditioner (Screw Mount Sensor)


Features: Resin molded screw mount type temperature sensor with excellent insulation.
Thermistor resistance (R25) Thermistor B-value (25/85) Operating Temperature range
 20.00kΩ±1% at 25℃  4013K±1%  -40℃~105℃

Thermal Time Constant: approx. 80 sec.
Breakdown Voltage: AC 2400V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

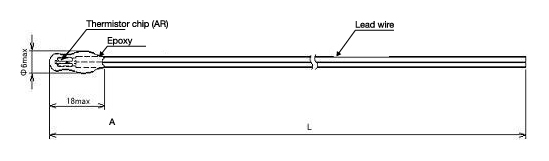

No.26 Rechargeable Battery (Dip Sensor (AR) )


Features: Epoxy encapsulated temperature sensor with high reliability.
Thermistor resistance (R55) Thermistor B-value (25/85) Operating Temperature range
 14.05kΩ±1.5% at 55℃  4120K±1%  -30℃~105℃

Thermal Time Constant: approx. 80 sec.
Breakdown Voltage: AC 2400V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

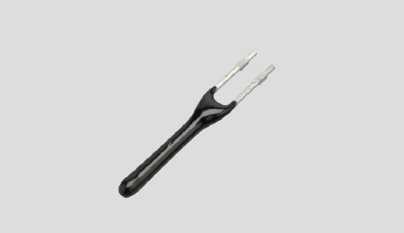

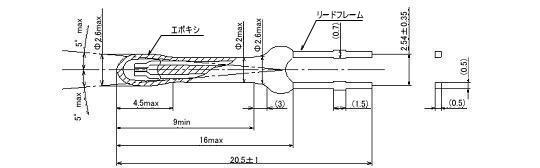

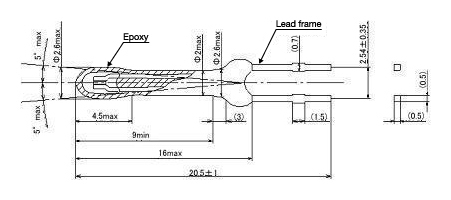

No.27 Fire Alarm (Dip Sensor)


Features: Epoxy coated temperature sensor with excellent response time
Thermistor resistance (R25) Thermistor B-value (25/85) Operating Temperature range
 226.0kΩ±3% at 25℃  4021K±1%  -40℃~100℃

Thermal Time Constant: approx. 18 sec.
Breakdown Voltage: AC 600V1 sec.
Insulation Resistance: DC 500V 100MΩ+

家電・住設用サーミスタセンサ(1)

PDFファイルダウンロード

For home electronics家電・住設用サーミスタセンサ

下記は、センサの一例です。冷凍冷蔵庫用、エパポレータ用着霜検知、温水洗浄便座、電子レンジ、炊飯器、その他各種カスタムでセンサ加工を行い供給させていただいております。

エアコン No.17 銅パイプセンサ


特長:銅パイプに封入した温度センサで、幅広い用途に使用可能です。

ゼロ負荷抵抗値(R55)  B定数(B25/50)  使用温度範囲℃
 14.05kΩ±3% at 55℃  4120K±2%  -20℃~80℃

熱時定数・・・・約8秒(撹拌水中)
絶縁耐圧・・・・AC 2200V 1秒間
絶縁抵抗・・・・DC 500Vにて100MΩ以上

エアコン No.18 ディップセンサ


特長:エポキシ樹脂でディップした温度センサで、室温検知に適しています。

ゼロ負荷抵抗値(R25)  B定数(B25/50)  使用温度範囲℃
 10.0kΩ±3% at 25℃  3950K±2%  -20℃~80℃

熱時定数・・・・約5秒(撹拌水中)
絶縁耐圧・・・・AC 2200V 1秒間
絶縁抵抗・・・・DC 500Vにて100MΩ以上

冷蔵庫 No.19 樹脂パイプセンサ


特長:樹脂パイプに封入し低温域で精度良く温度検知が可能な温度センサです。

ゼロ負荷抵抗値(R25)  B定数(B25/85)  使用温度範囲℃
 10.0kΩ±1% at 25℃  3435K±1%  -30℃~90℃

熱時定数・・・・約20秒
絶縁耐圧・・・・AC 1800V 1秒間
絶縁抵抗・・・・DC 500Vにて100MΩ以上

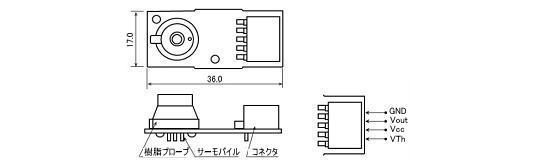

冷蔵庫 No.20 サーモパイルモジュール


特長:赤外線検知式のモジュール銅パイプに封入した温度センサで、幅広い用途に使用可能です。

検知温度℃ 出力電圧V 測定温度範囲℃ 使用温度範囲℃
0℃±3.0℃  0.547V~3.453V  -35℃~+35℃  -35℃~+35℃

応答性・・・・・約10ms
視野角・・・・・typ.55
定格電圧・・・+5.5V

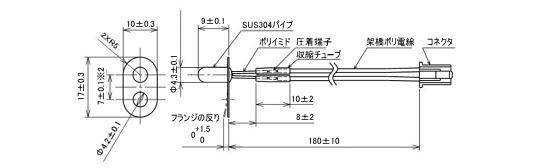

電子レンジ No.21 フランジパイプセンサ


特長:フランジ一体型で取り付け容易な高耐熱の温度センサです。

ゼロ負荷抵抗値(R50)  B定数(B0/100)  使用温度範囲℃
 4.367kΩ±5% at 50℃  3435K±3%  -30℃~180℃(感熱部)

熱時定数・・・・約80秒
絶縁耐圧・・・・AC 1200V 1秒間
絶縁抵抗・・・・DC 500Vにて100MΩ以上

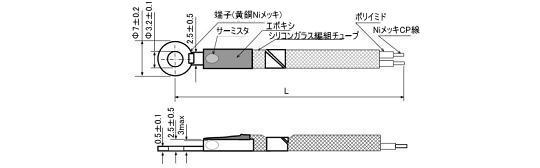

電子レンジ No.22 ネジ止めブラケットセンサ


特長:金属端子型の高耐熱ネジ止め温度センサです。

ゼロ負荷抵抗値(R75)  B定数(B0/100)  使用温度範囲℃
 7.241kΩ±7% at 75℃  3970K±2%  -20℃~200℃

熱時定数・・・・約9秒(室温空中→ホットプレート)
絶縁耐圧・・・・AC 1200V 1秒間
絶縁抵抗・・・・DC 500Vにて100MΩ以上

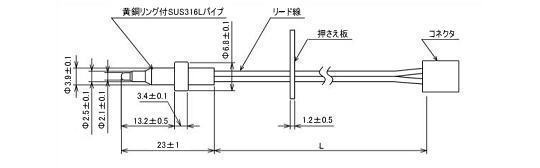

給湯器・温水便座 No.23 SUS三段絞りパイプセンサ


特長:先端の細いSUSパイプで水温検知に適した応答速度が速い温度センサです。

ゼロ負荷抵抗値(R50)  B定数(B0/100)  使用温度範囲℃
 17.60kΩ±3% at 50℃  3970K±2%  -20℃~120℃

熱時定数・・・・約1秒以下(撹拌水中)
絶縁耐圧・・・・AC1200V 1秒間
絶縁抵抗・・・・DC500Vにて100MΩ以上

給湯器・温水便座 No.24 SUSパイプセンサ


特長:SUSパイプに封入した水温検知に適した温度センサです。

ゼロ負荷抵抗値(R40)  B定数(B0/100)  使用温度範囲℃
 20.06kΩ±3% at 40℃  3970K±2%  -20℃~80℃

熱時定数・・・・約3.6秒以下(撹拌水中)
絶縁耐圧・・・・AC1500V 1秒間
絶縁抵抗・・・・DC500Vにて100MΩ以上

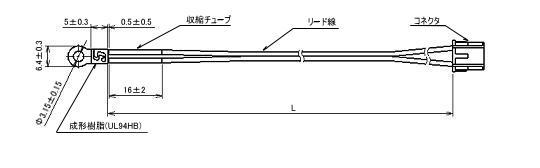

パワーコンディショナー No.25 ネジ止めセンサ


特長:樹脂成型した絶縁性能に優れたネジ止め温度センサです。

ゼロ負荷抵抗値(R25)  B定数(B25/85)  使用温度範囲℃
 20.00kΩ±1% at 25℃  4013K±1%  -40℃~105℃

熱時定数・・・・約80秒
絶縁耐圧・・・・AC2400V 1秒間
絶縁抵抗・・・・DC500Vにて100MΩ以上

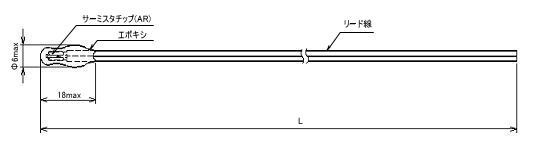

蓄電池 No.26 ディップセンサ(AR)


特長:エポキシ樹脂でディップした高信頼線温度センサです。

ゼロ負荷抵抗値(R55)  B定数(B25/85)  使用温度範囲℃
 14.05kΩ±1.5% at 55℃  4120K±1%  -30℃~105℃

熱時定数・・・・約5秒(撹拌水中)
絶縁耐圧・・・・AC1800V 1秒間
絶縁抵抗・・・・DC500Vにて100MΩ以上

火災報知機 No.27 ディップセンサ


特長:エポキシ樹脂でディップした応答性に優れた温度センサです。

ゼロ負荷抵抗値(R25)  B定数(B25/85)  使用温度範囲℃
 226.0kΩ±3% at 25℃  4021K±1%  -40℃~100℃

熱時定数・・・・約18秒
絶縁耐圧・・・・AC600V 1秒間
絶縁抵抗・・・・DC500Vにて100MΩ以上
