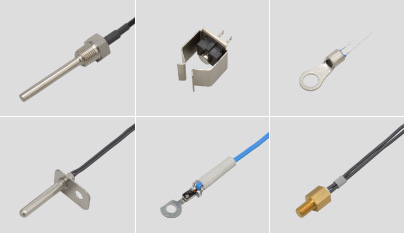

Industrial Appliances Sensor Examples

Below are some examples of SEMITEC industrial sensor solutions.

カタログダウンロード

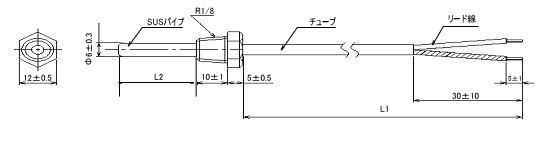

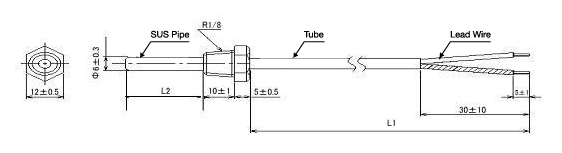

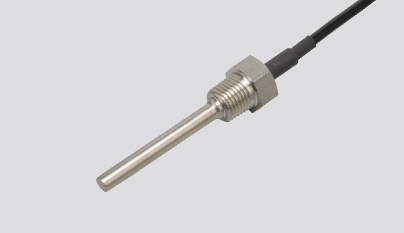

No.28 Liquid Temperature Measurement (Screw Type Pipe Sensor)


Features: Screw type temperature sensor that can be used in water/oil tanks.
Thermistor resistance (R25) Thermistor B-value (25/85) Operating Temperature range
 10.0kΩ±1% at 25℃  3435K±1%  -10℃~105℃

Thermal Time Constant: approx. 20 sec. (in stirred water)
Breakdown Voltage: AC1200V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

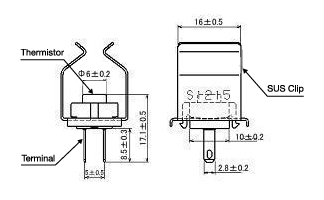

No.29 Pipe Temperature Measurement (Clip Sensor)


Features: A temperature sensor that can be directly mounted to pipes and easily exchanged for maintenance.
Thermistor resistance (R85) Thermistor B-value (25/85) Operating Temperature range
 1.075kΩ±3% at 85℃  3969K±1%  -20℃~120℃

Thermal Time Constant: 0.6 sec. (Roller)
Breakdown Voltage: AC 600V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

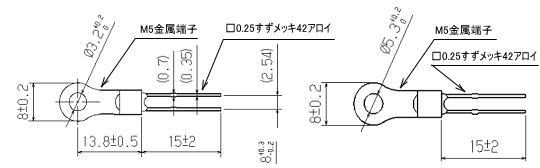

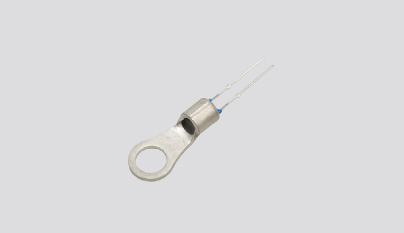

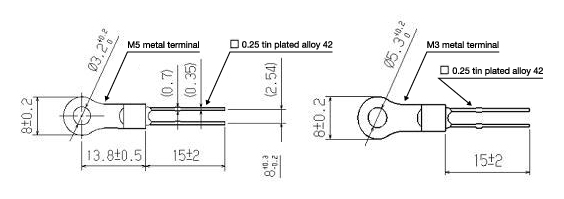

No.30 Heat Sink (Screw Mount Sensor)


Features: A temperature sensor that can easily be mounted with М3 / М5 screws.
Thermistor resistance (R25) Thermistor B-value (25/85) Operating Temperature range
 10.0kΩ±0.5% at 25℃  3976K±0.5%  -50℃~150℃

Thermal Time Constant: approx. 60 sec.
Breakdown Voltage: AC 600V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

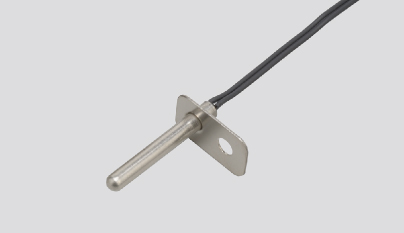

No.31 Cooking Appliances (Flange Pipe Sensor)


Features: Easy to mount temperature sensor with integrated flange.
Thermistor resistance (R25) Thermistor B-value (25/85) Operating Temperature range
 5.1kΩ±5% at 25℃  3200K±2%  -10℃~120℃

Thermal Time Constant: approx. 120 sec.
Breakdown Voltage: AC 1200V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

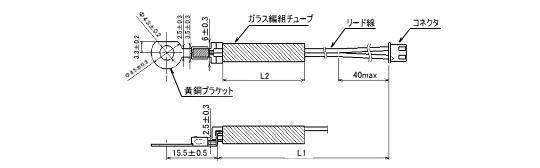

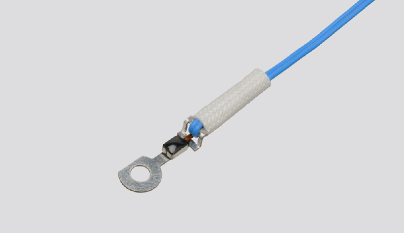

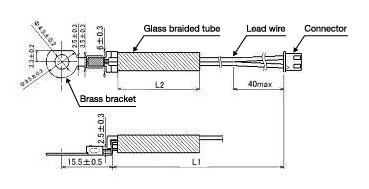

No.32 Heater Temperature Measurement (Screw Mount Sensor)


Features: High heat resistant screw mount type temperature sensor with metal terminal.
Thermistor resistance (R100) Thermistor B-value (0/100) Operating Temperature range
 3.3kΩ±2.5% at 100℃  3970K±2%  -20℃~180℃

Thermal Time Constant: ca. 78 sec.
Dielectric Strength Breakdown Voltage: AC 1200V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

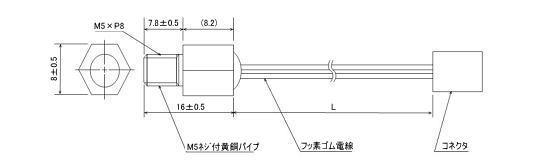

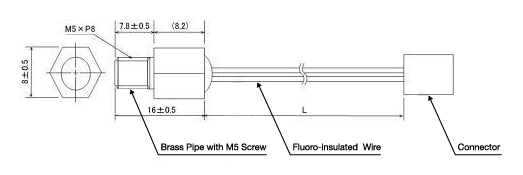

No.33 Heater Temperature Measurement (M5 Screw Type Sensor)


Features: Screw Mount type temperature sensor that can be mounted directly onto a heater block.
Thermistor resistance (R135) Thermistor B-value (25/85) Operating Temperature range
 3.138kΩ±3% at 135℃  3750K±3%  -50℃~250℃

Thermal Time Constant: approx. 5.5 sec.
Breakdown Voltage: AC 600V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

産業機器用サーミスタセンサ

PDFファイルダウンロード

For industrial machinery産業機器用サーミスタセンサ

下記は、センサの一例です。

カタログダウンロード

液温検知 No.28 ネジ式パイプセンサ


特長:水槽・油槽に使用できるネジ式温度センサです。

ゼロ負荷抵抗値(R25)  B定数(B25/85)  使用温度範囲℃
 10.0kΩ±1% at 25℃  3435K±1%  -10℃~105℃

熱時定数・・・・約20秒(撹拌水中)
絶縁耐圧・・・・AC1200V 1秒間
絶縁抵抗・・・・DC500Vにて100MΩ以上

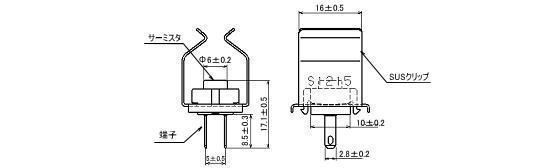

配管温度検知 No.29 クリップセンサ


特長:配管に直接取り付け可能でメンテナンス交換が容易な温度センサです。

ゼロ負荷抵抗値(R85)  B定数(B25/85)  使用温度範囲℃
 1.075kΩ±3% at 85℃  3969K±1%  -20℃~120℃

熱時定数・・・・約0.6秒以下(ローラー)
絶縁耐圧・・・・AC600V 1秒間
絶縁抵抗・・・・DC500Vにて100MΩ以上

ヒートシンク No.30 ネジ止めセンサ


特長:M3・M5ネジで取り付けが容易な温度センサです。

ゼロ負荷抵抗値(R25)  B定数(B25/85)  使用温度範囲℃
 10.0kΩ±0.5% at 25℃  3976K±0.5%  -50℃~150℃

熱時定数・・・・約60秒
絶縁耐圧・・・・AC600V 1秒間
絶縁抵抗・・・・DC500Vにて100MΩ以上

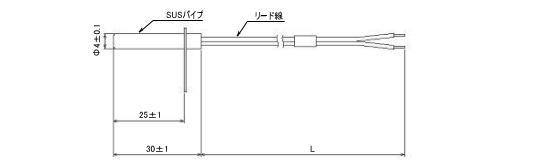

調理機器 No.31 フランジパイプセンサ


特長:フランジ一体型で取り付けが容易な温度センサです。

ゼロ負荷抵抗値(R25)  B定数(B25/85)  使用温度範囲℃
 5.1kΩ±5% at 25℃  3200K±2%  -10℃~120℃

熱時定数・・・・約120秒
絶縁耐圧・・・・AC1200V 1秒間
絶縁抵抗・・・・DC500Vにて100MΩ以上

ヒーター温度検知 No.32 ネジ止めブラケットセンサ


特長:金属端子型の高耐熱ネジ止め温度センサです。

ゼロ負荷抵抗値(R100)  B定数(B0/100)  使用温度範囲℃
 3.3kΩ±2.5% at 100℃  3970K±2%  -20℃~180℃

熱時定数・・・・約78秒
絶縁耐圧・・・・AC1200V 1秒間
絶縁抵抗・・・・DC500Vにて100MΩ以上

ヒーター温度検知 No.33 M5ネジ式パイプセンサ


特長:ヒーターブロックに直接ネジ止めできる温度センサです。

ゼロ負荷抵抗値(R135)  B定数(B25/85)  使用温度範囲℃
 3.138kΩ±3% at 135℃  3750K±3%  -50℃~250℃

熱時定数・・・・約5.5秒
絶縁耐圧・・・・AC600V 1秒間
絶縁抵抗・・・・DC500Vにて100MΩ以上
