Standard Sensor Assemblies

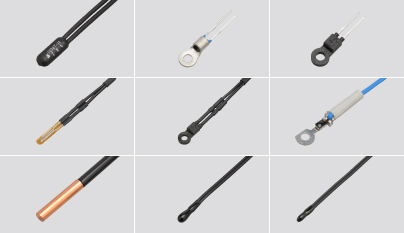

Below are some examples of SEMITEC standard sensor solutions.

カタログダウンロード

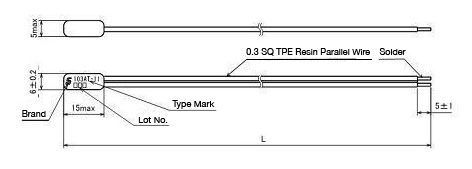

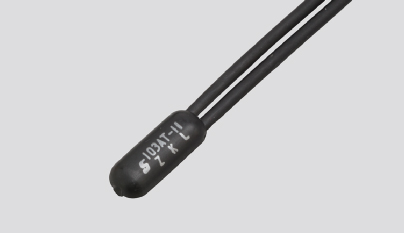

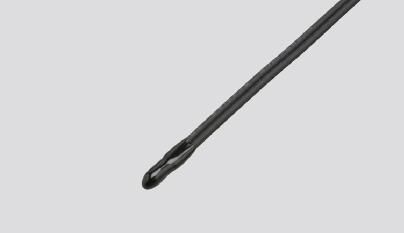

Standard Sensor Assembly A: xxxAT-11


Type R25 B25/85 Dissipation factor mW/℃ Thermal time constant (s) Max. power mW at 25℃ Operating Temp. range ℃
102AT-11 1.00kΩ±1% 3100K±1% approx. 2.6 approx. 75 13 -50~+90
202AT-11 2.00kΩ±1% 3182K±1%
502AT-11 5.00kΩ±1% 3324K±1% -50~+105
103AT-11 10.0kΩ±1% 3435K±1%
203AT-11 20.0kΩ±1% 4013K±1%

Breakdown voltage: AC1200V 1 sec.
Insulation resistance: DC500V 100MΩ+

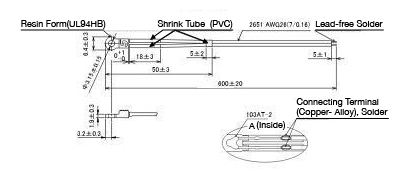

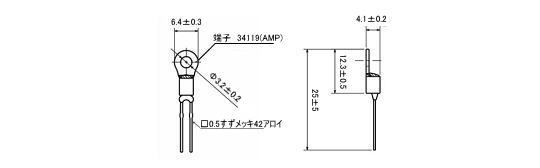

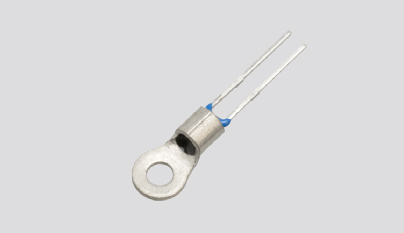

Standard Sensor Assembly B: 103AT-2-34119


R25 B25/85 Dissipation factor mW/℃ Thermal time constant (s) Max. power mW at 25℃ Operating Temp. range ℃
 10.0kΩ±1% 3435K±1%  approx. 3.0  approx. 80  15  -10~+105

Breakdown voltage: AC600V 1 sec.
Insulation resistance: DC500V 100MΩ+

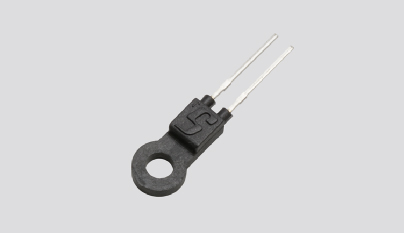

Standard Sensor Assembly C: EC2F103A2-xxxxx


Type R25 B25/85 Resin color Operating Temp. range ℃
EC2F102A2-71014 1kΩ±1% 3100K±1% Light blue -40~+90
EC2F202A2-71048 2kΩ±1% 3182K±1% Red
EC2F502A2-40103 5kΩ±1% 3324K±1% Grey -40~+110
EC2F103A2-40113 10kΩ±1% 3435K±1% Black
EC2F203A2-70030 20kΩ±1% 4013K±1% Blue
EC2F503A2-70456 50kΩ±1% 4060K±1% White
EC2F104A2-60109 100kΩ±1% 4665K±1% Green

Dissipation factor: approx. 3.0mW/℃
Breakdown voltage: AC2400V 1 sec.
Thermal time constant: approx. 80 sec.
Insulation resistance: DC500V 100MΩ+

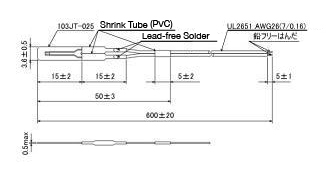

Standard Sensor Assembly D: 103JT-025-600AY


R25 B25/85 Dissipation factor mW/℃ Thermal time constant (s) Max. power mW at 25℃ Operating Temp. range ℃
10.0kΩ±1% 3435K±1% approx. 0.7 approx. 5 3.5 -30~+105

Breakdown voltage: AC120V 1 sec.
Insulation resistance: DC100V 100MΩ+

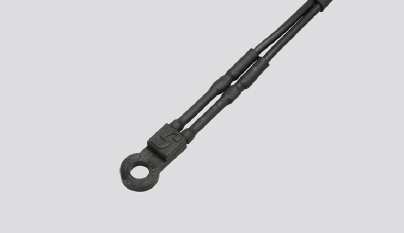

Standard Sensor Assembly E: EC2F103A2-40113-600AY


R25 B25/85 Dissipation factor mW/℃ Thermal time constant (s) Max. power mW at 25℃ Operating Temp. range ℃
10.0kΩ±1% 3435K±1% approx. 3.0 approx. 80 15 -30~+105

Breakdown voltage: AC2400V 1 sec.
Insulation resistance: DC500V 100MΩ+

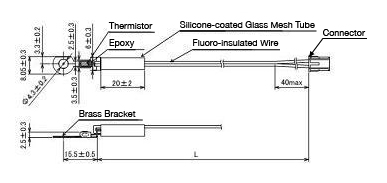

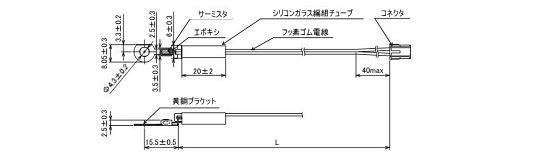

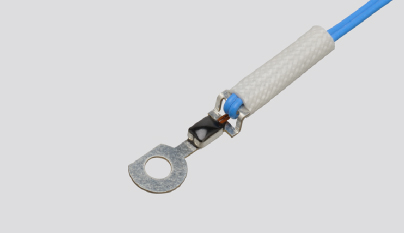

標準ASSY品 F EF1M493G2-ASSY-1 / EF1M493G2-ASSY-2


R100 B0/100 Dissipation factor mW/℃ Thermal time constant (s) Max. power mW at 25℃ Operating Temp. range ℃
3.3kΩ±2.5% 3970K±1% approx. 2.2 approx. 78 11 -20~+180

Breakdown voltage: AC2400V 1 sec.
Insulation resistance: DC500V 100MΩ+

No L Connector
1 185±5 XAP-02V(Blue)
2 290±10 XAP-02V(White)

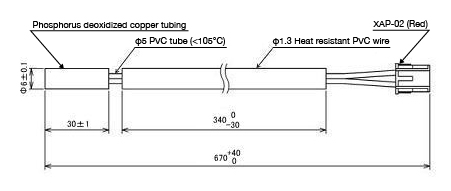

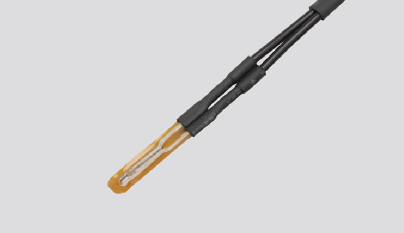

Standard Sensor Assembly G: EP1C212C0-ASSY-3


R35 B0/25 Dissipation factor mW/℃ Thermal time constant (s) Max. power mW at 25℃ Operating Temp. range ℃
1.433kΩ±2% 3400K±2% approx. 5.0 approx. 10 25 -30~+80

Breakdown voltage: AC1800V 1 sec.
Insulation resistance: DC500V 100MΩ+

Standard Sensor Assembly H: ED5F103A2-ASSY-4


R25 B25/85 Dissipation factor mW/℃ Thermal time constant (s) Max. power mW at 25℃ Operating Temp. range ℃
10.0kΩ±1% 3435K±1% approx. 4.0 approx. 2 20 -30~+80

Breakdown voltage: AC1500V 1 sec.
Insulation resistance: DC500V 100MΩ+

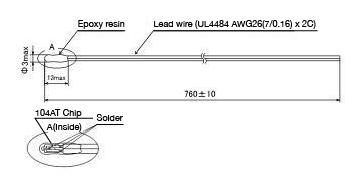

Standard Sensor Assembly I: 104AT-4-ASSY-5


R25 B25/85 Dissipation factor mW/℃ Thermal time constant (s) Max. power mW at 25℃ Operating Temp. range ℃
100.0kΩ±1% 4261K±1% approx. 4.0 approx. 35 20 -30~+90

Breakdown voltage: AC600V 1 sec.
Insulation resistance: DC500V 100MΩ+

標準ASSY用サーミスタセンサ

PDFファイルダウンロード

For standard ASSY標準ASSY用サーミスタセンサ

下記は、センサの一例です。

カタログダウンロード

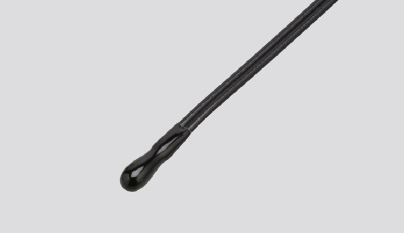

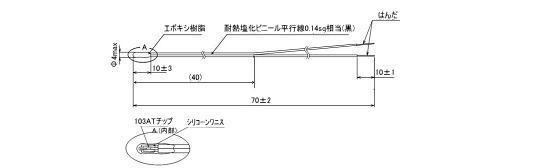

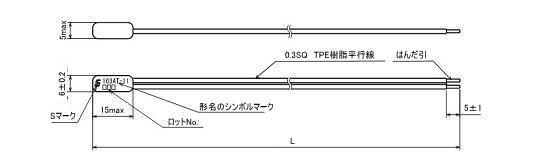

標準ASSY品 A □□□AT-11


形名  R25  B25/85  熱放散定数
mW/℃
熱時定数
定格電力
mW at 25℃
使用温度範囲
℃
 102AT-11 1.00kΩ±1%  3100K±1%  約2.6 約75 13 -50~+90
 202AT-11 2.00kΩ±1%  3182K±1%
 502AT-11 5.00kΩ±1%  3324K±1%  -50~+105
 103AT-11 10.0kΩ±1%  3435K±1%
 203AT-11 20.0kΩ±1%  4013K±1%

絶縁耐圧・・・・AC1200V 1秒
絶縁抵抗・・・・DC500Vにて100MΩ以上

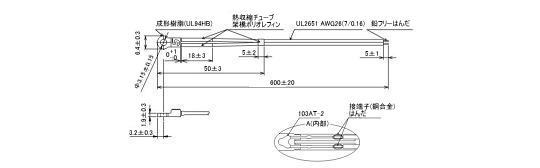

標準ASSY品 B 103AT-2-34119


 R25 B25/85  熱放散定数
mW/℃
熱時定数
定格電力
mW at 25℃
使用温度範囲
℃
 10.0kΩ±1% 3435K±1%  約3.0  約80  15  -10~+105

絶縁耐圧・・・・AC600V 1秒
絶縁抵抗・・・・DC500Vにて100MΩ以上

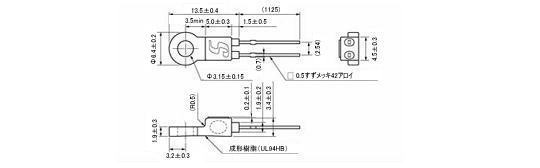

標準ASSY品 C EC2F103A2-□□□□□


形名  R25  B25/85  成型樹脂色  使用温度範囲℃
EC2F102A2-71014  1kΩ±1%  3100K±1%  水色  -40~+90
EC2F202A2-71048  2kΩ±1%   3182K±1%  赤色
EC2F502A2-40103  5kΩ±1%   3324K±1%  灰色 -40~+110
EC2F103A2-40113  10kΩ±1%   3435K±1%  黒色
EC2F203A2-70030  20kΩ±1%   4013K±1%  青色
EC2F503A2-70456  50kΩ±1%   4060K±1%  白色
EC2F104A2-60109  100kΩ±1%   4665K±1%  緑色

熱放散定数・・・・約3.0mW/℃
熱時定数・・・・・・約80秒
絶縁耐圧・・・・・・AC2400V 1秒
絶縁抵抗・・・・・・DC500Vにて100MΩ以上

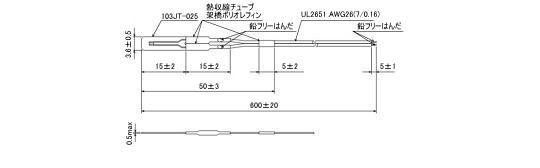

標準ASSY品 D 103JT-025-600AY


 R25 B25/85  熱放散定数
mW/℃
熱時定数
定格電力
mW at 25℃
使用温度範囲
℃
 10.0kΩ±1% 3435K±1%  約0.7  約5 3.5 -30~+105

絶縁耐圧・・・・AC120V 1秒
絶縁抵抗・・・・DC100Vにて100MΩ以上

標準ASSY品 E EC2F103A2-40113-600AY


 R25 B25/85  熱放散定数
mW/℃
熱時定数
定格電力
mW at 25℃
使用温度範囲
℃
 10.0kΩ±1% 3435K±1%  約3.0  約80 15 -30~+105

絶縁耐圧・・・・AC2400V 1秒
絶縁抵抗・・・・DC500Vにて100MΩ以上

標準ASSY品 F EF1M493G2-ASSY-1 / EF1M493G2-ASSY-2


 R100 B0/100  熱放散定数
mW/℃
熱時定数
定格電力
mW at 25℃
使用温度範囲
℃
 3.3kΩ±2.5% 3970K±1%  約2.2  約78 11 -20~+180

絶縁耐圧・・・・AC1200V 1秒
絶縁抵抗・・・・DC500Vにて100MΩ以上

No  コネクタ
 1 185±5  XAP-02V(青)
 2  290±10 XAP-02V(白)

標準ASSY品 G EP1C212C0-ASSY-3


 R35 B0/25  熱放散定数
mW/℃
熱時定数
定格電力
mW at 25℃
使用温度範囲
℃
 1.433kΩ±2% 3400K±2%  約5.0  約10  25  -30~+80

絶縁耐圧・・・・AC1800V 1秒
絶縁抵抗・・・・DC500Vにて100MΩ以上

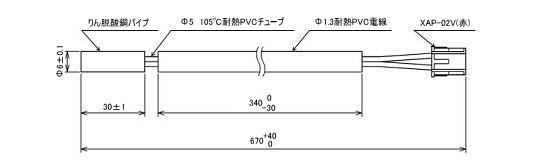

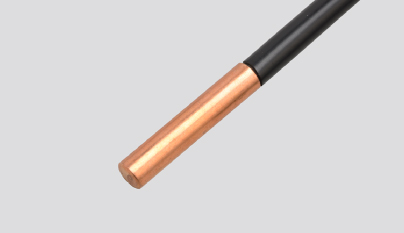

標準ASSY品 H ED5F103A2-ASSY-4


 R25 B25/85  熱放散定数
mW/℃
熱時定数
定格電力
mW at 25℃
使用温度範囲
℃
 10.0kΩ±1% 3435K±1%  約4.0  約2  20  -30~+80

絶縁耐圧・・・・AC1500V 1秒
絶縁抵抗・・・・DC500Vにて100MΩ以上

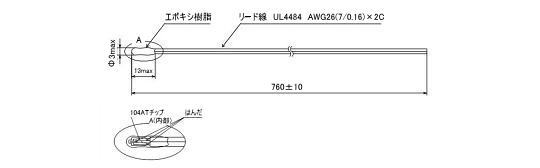

標準ASSY品 I 104AT-4-ASSY-5


 R25 B25/85  熱放散定数
mW/℃
熱時定数
定格電力
mW at 25℃
使用温度範囲
℃
 100.0kΩ±1% 4261K±1%  約4.0  約35  20  -30~+90

絶縁耐圧・・・・AC600V 1秒
絶縁抵抗・・・・DC500Vにて100MΩ以上
