1、快速查找选型SEMITEC热敏电阻 2、石冢产品选型资料 3、石冢产品应用方法及资料 4、石冢产品图文介绍

石冢SEMITEC最新产品目录



热敏电阻-超薄系列
型号 特点 型号 阻值R25 B值 空气中热时间常数(s) 25℃额定功率(m W) 工作温度范围(℃) 应用范围
JT 厚度超薄(500um),绝缘性出众,可安全地接触电极,长度可选! 103JT-025 10KΩ±1% 3435K±1% 5 3.5 -50~90 超薄电池、电池充电器、便携机器、LCD、表面温度探测器、高感度气温探测器、小型测温设备等
103JT-050 10KΩ±1% 3435K±1% 5 3.5 -50~90
103JT-075 10KΩ±1% 3435K±1% 5 3.5 -50~90
104JT-025 100KΩ±1% 4390K±1% 5 3.5 -50~125

热敏电阻-高精度系列
型号 特点 型号 阻值R25 B值 空气中热时间常数(s) 25℃额定  功率(m W) 工作温度范围(℃) 应用范围
AT-11 一次成型,稳定性非常高,当用作温度表使用时能确保温度的精度达到±0.3℃。 102AT-11 1.0KΩ±1% 3100K±1% 75 15.0 -50~90 OA机器、测量设备、工业控制、测温控温产品、冷柜、空调等各种制冷设备
103AT-11 10.0KΩ±1% 3435K±1% 75 15.0 -50~105
202AT-11 2.0KΩ±1% 3182K±1% 75 15.0 -50~90
502AT-11 5.0KΩ±1% 3324K±1% 75 15.0 -50~105
AT-2 高精度,具有极小的B值公差和阻值(插脚安装)。 102AT-2 1.0KΩ±1% 3100K±1% 15 10.0 -50~90 智能家电控制、温度计、测量设备、电控板、便携设备、充电器、电池、汽车的温控电路等
103AT-2 10.0KΩ±1% 3435K±1% 15 10.0 -50~110
104AT-2 100.0KΩ±1% 4665K±1% 15 10.0 -50~110
202AT-2 2.0KΩ±1% 3182K±1% 15 10.0 -50~90
203AT-2 20.0KΩ±1% 4013K±1% 15 10.0 -50~110
502AT-2 5.0KΩ±1% 3324K±1% 15 10.0 -50~110
AT-4 塑胶印线,引线长度可选! 103AT-4(1) 10.0KΩ±1% 3435K±1% 10 10.0 -30~90 电池组应用、可充电池、笔记本电池、数码相机电池、手机电池、测温控温产品、过热保护、按摩腰带、按摩椅等
103AT-4(2) 10.0KΩ±1% 3435K±1% 35 20.0 -30~90
AT-5 编带品 103AT-5 10.0KΩ±1% 3435K±1% 15 10.0 -50~110
ET 体积小于AT,响应时间快,高可靠性.适用于医疗设备、温度计,所有ET系列都有统一的尺寸,因而可以在生产线上自动装配入传感器。 402ET-1(2) 4.0KΩ±3% 3100K±1% 6 3.5 -40~90 医疗设备、电子体温计、安防产品、火灾报警器、热水器、汽车温控电路、OA机器、充电器、便携设备、小型马达、冷柜、空调等
103ET-1(2) 10.0KΩ±3% 3250K±1% 6 3.5 -40~90
303ET-1(2) 30.0KΩ±3% 3760K±1% 6 3.5 -40~100
403ET-1(2) 40.0KΩ±3% 3525K±1% 6 3.5 -40~100
413ET-1(2) 41.0KΩ±3% 3435K±1% 6 3.5 -40~100
503ET-1(2) 50.0KΩ±3% 4055K±1% 6 3.5 -40~100
593ET-1(2) 59.0KΩ±3% 3617K±1% 6 3.5 -40~100
833ET-1(2) 83.0KΩ±3% 4013K±1% 6 3.5 -40~100
104ET-1(2) 100.0KΩ±3% 4132K±1% 6 3.5 -40~90
224ET-1(2) 226.0KΩ±3% 4021K±1% 6 3.5 -40~100
234ET-1(2) 232.0KΩ±3% 4274K±1% 6 3.5 -40~100
103EBT 10.0KΩ±3% 3435K±1% 6 3.5 -40~90
503ET-3 50.0KΩ±3% 4086K±1% 6 3.5 -40~100
IT 轴向引线,二极管类型,高密度塑脂封装,能用于各种工作环境。 302IT 3.0KΩ±2% 3860K±1% 13.5 18.0 -50~125 100℃以下精确温度控制的首选产品
502IT 5.0KΩ±2% 3860K±1% 13.5 18.0 -50~125
103IT 10.0KΩ±2% 3435K±1% 13.5 18.0 -50~100
203IT 20.0KΩ±2% 3760K±1% 13.5 18.0 -50~125
303IT 30.0KΩ±2% 3760K±1% 13.5 18.0 -50~125
503IT 50.0KΩ±2% 4055K±1% 13.5 18.0 -50~125
104IT 100.0KΩ±2% 4390K±1% 13.5 18.0 -50~125

热敏电阻-贴片系列
型号 特点及应用 型号 阻值R25 B值 空气中热时间常数(s) 25℃额定功率(m W) 工作温度范围(℃) 应用范围
HT 塑脂封装,金属电极,高精度和高可靠性。 302H(F) 3.0KΩ±2% 3860K±1% 8.0 5.0 -50~125 OA机器、通讯设备、信息处理设备、便携式设备、充电器、LCD等
502H(F) 5.0KΩ±2% 3860K±1% 8.0 5.0 -50~125
103H(F) 10.0KΩ±2% 3435K±1% 8.0 5.0 -50~100
203H(F) 20.0KΩ±2% 3760K±1% 8.0 5.0 -50~125
303H(F) 30.0KΩ±2% 3760K±1% 8.0 5.0 -50~125
503H(F) 50.0KΩ±2% 4055K±1% 8.0 5.0 -50~125
104H(F) 100.0KΩ±2% 4390K±1% 8.0 5.0 -50~125
FT 高可靠性,响应速度快,小型化,耐热品,芯片式热敏电阻中性能最卓越的产品。 103FT 10.0KΩ±5% 3435K±1% 2.0 1.5 -20~125 OA机器、测量设备、医疗设备、安全设备、LCD等
103FT 10.0KΩ±5% 3370K±1% 2.0 1.5 -20~125
503FT 50.0KΩ±5% 3435K±1% 2.0 1.5 -20~125
503FT 50.0KΩ±5% 3370K±1% 2.0 1.5 -20~125
364FT 364.0KΩ±5% 3370K±1% 2.0 1.5 -20~250
KT 具有高可靠性,面积仅为1mm2,可与IC类表面接合作为IC的热补偿 103KT2125T 10.0KΩ 3435K±1% 7.5 5.0 -40~125 用于相对持温时间较短的温度探测、电池保护板等
103KT1608T 10.0KΩ 3435K±1% 5.0 5.0 -40~125
503KT1608T 50.0KΩ 4055K±1% 5.0 5.0 -40~125
104KT1608T 100.0KΩ 4390K±1% 5.0 5.0 -40~125
103KT1005T 10.0KΩ 3435K±1% 2.2 5.0 -40~125

热敏电阻-耐高温系列
型号 特点及应用 型号 阻值R25 B值 空气中热时间常数(s) 25℃额定  功率(m W) 工作温度范围(℃) 应用范围
GT 快速反应,高可靠性,环境温度范围大,良好的防潮性能,高精度,价格合理。由高品质的热敏材料制成,引线通过合金技术与热敏材料相连,外部为玻璃。 102GT-1 1.0KΩ±3% 3305K±2% 7(0.6硅油中) 3.0 -50~200 高温温度计、食品温度 计、烧烤温度计、冷暖气设备、供给热水容器、电饭煲、汽车电路、安全仪器、OA机器、其他高温探测设备
202GT-1 2.0KΩ±3% 3838K±2% 7(0.6硅油中) 3.0 -50~300
502GT-1 5.0KΩ±3% 3964K±2% 7(0.6硅油中) 3.0 -50~300
103GT-1 10.0KΩ±3% 4126K±2% 7(0.6硅油中) 3.0 -50~300
203GT-1 20.0KΩ±3% 4282K±2% 7(0.6硅油中) 3.0 -50~300
503GT-1 50.0KΩ±3% 4288K±2% 7(0.6硅油中) 3.0 -50~300
104GT-1 100.0KΩ±3% 4267K±2% 7(0.6硅油中) 3.0 -50~300
204GT-1 200.0KΩ±3% 4338K±2% 7(0.6硅油中) 3.0 -50~300
504GT-1 500.0KΩ±3% 4526K±2% 7(0.6硅油中) 3.0 -50~300
105GT-1 1000.0KΩ±3% 4608K±2% 7(0.6硅油中) 3.0 -50~300
BT 小型热敏传感器设备,高可靠的稳定的参数,温度范围宽(-50~300℃)。 1BT-5 1.0KΩ±10% 3250K±3% 4~12 2.5 -50~150 适用于各种医学工业和家庭电子设备,如微波炉、高温炉具、汽车等温控电路
2BT-5 2.0KΩ±10% 3420K±3% 4~12 2.5 -50~300
5BT-5(6) 5.0KΩ±10% 3450K±3% 4~12(3~8) 2.5(2) -50~300
9BT-5(6) 9.0KΩ±10% 3470K±3% 4~12(3~8) 2.5(2) -50~150
10BT-5(6) 10.0KΩ±10% 3250K±3% 4~12(3~8) 2.5(2) -50~300
20BT-5(6) 20.0KΩ±10% 3330K±3% 4~12(3~8) 2.5(2) -50~300
30BT-5(6) 30.0KΩ±10% 3450K±3% 4~12(3~8) 2.5(2) -50~300
40BT-5(6) 40.0KΩ±3% 3550K±3% 4~12(3~8) 2.5(2) -50~300
100BT-5(6) 100.0KΩ±3% 3750K±3% 4~12(3~8) 2.5(2) -50~300
400BT-5(6) 400.0KΩ±3% 4050K±3% 4~12(3~8) 2.5(2) -50~300
500BT-5(6) 500.0KΩ±3% 3760K±3% 4~12(3~8) 2.5(2) -50~300
1.3MBT-5(6) 1300.0KΩ±3% 4380K±3% 4~12(3~8) 2.5(2) -50~300
CT DO35封装,类似BT系列,工作温度范围宽(-50~250),可靠性高。 252CT-4 2.5KΩ±5% 3670K±2% 10~20 10.5 -50~250 原多用于家用电器,因其其富竞争力的价格,现广泛应用于自动化生产系统中,如微波炉、高温炉具、汽车等
512CT-4 5.1KΩ±5% 3200K±2% 10~20 10.5 -50~200
562CT-4 5.6KΩ±5% 3200K±2% 10~20 10.5 -50~200
912CT-4 9.1KΩ±5% 3270K±2% 10~20 10.5 -50~250
103CT-4 10.0KΩ±5% 3270K±2% 10~20 10.5 -50~250
113CT-4 11.0KΩ±5% 3270K±2% 10~20 10.5 -50~250
203CT-4 20.0KΩ±5% 3410K±2% 10~20 10.5 -50~250
473CT-4 47.0KΩ±5% 3610K±2% 10~20 10.5 -50~250
513CT-4 51.0KΩ±5% 3610K±2% 10~20 10.5 -50~250
563CT-4 56.0KΩ±5% 3610K±2% 10~20 10.5 -50~250
104CT-4 100.0KΩ±5% 3450K±2% 10~20 10.5 -50~250
204CT-4 200.0KΩ±5% 3500K±2% 10~20 10.5 -50~250

CRD/恒流二极管
型号 夹断电流 限制电流 动态电阻(MΩ) 温度系数(%/℃) 标识 特点
贴片系列 直插系列
贴片系列 直插系列 测试电压 电流(mA) 电压(V) 电流(mA) 第2段 第3段
F-101L E-101L 10V 0.01~0.06 0.4 0.8lpmin 8.00 +2.10~+0.10 深蓝色 白色 1L 精密、小巧,主要应用在低功率,如电话线电路、手持设备和单IC芯片或PC板的某些部分,用于稳定和限制电流,保证电路提供持续电流的二极管,即使出现电源电压供应不稳定或是负载电阻变化很大的情况,都能确保电路电流稳定。
F-101 E-101 0.05~0.21 0.5 6.00 +2.10~0.10 粉红色 01
F-301 E-301 0.20~0.42 0.8 4.00 +0.40~-0.20 橙色 03
F-501 E-501 0.40~0.63 1.1 2.00 +0.15~-0.25 黄绿色 05
F-701 E-701 0.60~0.92 1.4 1.00 0.00~-0.32 蓝色 07
F-102 E-102 0.88~1.32 1.7 0.65 -0.10~-0.37 黄绿色 粉红色 10
F-152 E-152 1.28~1.72 2.0 0.40 -0.13~-0.40 橙色 15
F-202 E-202 1.68~2.32 2.3 0.25 -0.15~-0.42 黄绿色 20
F-272 E-272 2.28~3.10 2.7 0.15 -0.18~-0.45 深蓝色 27
F-352 E-352 3.00~4.10 3.2 0.10 -0.20~-0.47 蓝色 35
F-452 E-452 3.90~5.10 3.7 0.07 -0.22~-0.50 紫色 45
F-562 E-562 5.00~6.50 4.5 0.04 -0.25~-0.53 白色 56
F-822 E-822 6.56~9.84 3.1 0.32 -0.25~-0.45 黄色 82
F-103 E-103 8.00~12.0 3.5 0.17 -0.25~-0.45 橙色 粉红色 10
F-123 E-123 9.60~14.4 3.8 0.08 -0.25~-0.45 白色 12
F-153 E-153 12.0~18.0 4.3 0.03 -0.25~-0.45 深蓝色 15

结霜探测传感器(fd 传感器)
用于探测无霜系统中蒸发器累积的结霜程度(如家庭冰箱)。用于消除不必要的除霜循环增加系统的能量利用率。
R25:10.0KΩ±3%
B值:3435K±1%
工作温度范围(℃):-40~5

温度传感器
热敏电阻的加工品,多种形状,以适应各种温度测量环境。

功率热敏电阻
用于抑制涌入电流,消除在电路接通时的涌入电流(为正常情况下100倍),,保护电子设备。功率热敏电阻可以消除电容、灯丝或灯泡、霓虹灯反向器、加热器等造成的电流的起动冲量,它也能控制电路冷却器风扇的速度。特别开发用于电视、录像机取代陶瓷电阻的产品,也多用于节能灯、电子镇流器及电控柜上。

VRD/稳压二极管
瞬变电压抑制器,可有效抑制瞬间冲击电压,从而保护电路。VRD具有高效的电压跳动消除特性,比如非常快的响应速度,非常低的箝位电压,高跳动容量。同其它的氧化金属变阻器不同,VRD没有在一个固定容量范围内的因跳动的变化而变化的特性, 控制电压特性非常优秀。双向型、单方向型、逆阻止型类丰富。主要应用在通讯电路、通讯装置的保护;静电应用; EMP应用;汽车关联的电路保护;火灾探测容器等。


热电堆类红外传感器
利用semitec独特微嵌晶结构的硅元素技术工艺生产的红外传感器,用于耳温测量、微波炉、非接触性温度测量仪。
型号:10TP583T 种类:TO18 (内置热敏电阻)



NC非接触传感器
遥控式传感器,用于远距离测量,由2个精度的热敏电阻组成。比其它红外IR传感器输出功率大,工作温度能达到150℃;受露水和灰尘的负面影响小,用于LBP和PPC热滚轴的温测,微波炉、空调、冰箱,其它需远程温测得设备。

1、NTC热敏电阻 Negative Temperature Coefficient(NTC) Thermistor

    是一种对温度反应较敏感,电阻值会随温度的升高而变小的非线性电阻器。通常是由锰(Mn)、钴(Co)、镍(Ni)、铝(Al)、锌(Zn)等两种或两种以上高纯度金属氧化物材料经共沉淀法或水热法合成的纳米粉体材料,后经球磨充分混合、等静压成型、高温烧结、半导体切、划片、玻封烧结或环氧包封等封结工艺制成的接近理论密度结构的半导体电子陶瓷材料,一般是具有尖晶石相结构的氧化物电子陶瓷,其电阻率和材料常数(B值)随材料成分比例、烧结温度、烧结气氛和结构状不同而变化,这种具有负温度系数特征的热敏电阻具有灵敏度高、稳定性好、响应快、寿命长、成本低等优点,广泛用于需要定点测温的自动控制电路。

2、零功率电阻值RT Zero-power Resistance
    指在规定的温度T时,采用引起电阻值变化相对于总的测量误差来说可以忽略不计的测量功率测得的电阻值。
    NTC热敏电阻的电阻-温度(R-T)关系特性,可用下式数学模型近似表示:
        R=Roexp[B*(1/T-1/To)]
        R : 绝对温度T(k)下的零功率电阻值
        Ro: 绝对温度To(k)下的零功率电阻值
    上式为经验公式,只在额定温度To或额定阻值Ro的有限范围内才具有一定的精度。实际上,热敏电阻在不同组成成分下具有与之相应的恒定B值,在广域温度适用上式时,与实际值发生偏差,这时将上式中的B值作为温度的函数处理,就可以使其偏差最小化:
        Bt= cT2 + dT + e 这里c、d、e为常数。 T=t(℃) + 273.15
电阻比
3、额定零功率电阻值 R25 Rated Zero-power Resistance
    即标称电阻值,通常是指在基准温度25℃时测得的零功率电阻值。
4、热时间常数τ Thermal Time Constant
     指热敏电阻器的惰性,即在无功功率状态下,当环境温度突变时,电阻体温度由初始值变化到最终温度之差的63.2%所需的时间。
5、耗散系数δ Thermal Dissipation Constant
    指热敏电阻器耗散功率与电阻体相应的温度变化之比,既热敏电阻器的温度单位量增加所耗散的功率。
6、最大稳态电流 Imax
    指在环境温度为25℃时允许施加在热敏电阻器上的最大连续电流。
7、B 值(β) Beta Value
    NTC热敏电阻的Beta值(亦称敏感度指数Sensitivity Index)是描述其电阻温度关系的材料常数,它是在一个特定温度下的阻值与其在不同温度下阻值的近似计测值,既B值的大小能够反映两个特定温度间电阻对温度变化的尺度,对于常用的NTC热敏电阻,B值的范围一般在3000 – 5000 之间,B值越大对应温度变化的电阻值变化越大。
    B值的定义公式为:
        B=(lnR1-lnR2)/(1/T1-1/T2)
        R1 : 绝对T1下的零功率电阻值
        R2 : 绝对T2下的零功率电阻值 T=t(℃) + 273.15
点击查看大图点击查看大图
8、热敏电阻温度传感器 Thermistor Sensor / Temperature Probe Assembly
    日本石塚电子株式会社生产制造的热敏电阻温度传感器是将不同外观结构的高精度热敏电阻元件或芯片,根据传感器实际应用环境的不同技术要求,采用锡焊,金属包(压)接或微型点焊等安全的加工工艺与导线可靠连接,然后进行留胶、绝缘、防潮防水处理并施用性能优良的环氧树脂包(灌)封材料将热敏电阻元件或芯片部位密封固定于不同结构的金属或非金属保护壳体内,形成一个能够实现满足特定测控温要求的稳定可靠组件总成。
温度传感器选型要点:
  A.确定合适的工作温度范围,以选择合适的传感器加工制造材料及加工制造工艺;
  B.根据线路设计,确定热敏电阻的标称阻值(B值)及工作温度点,以保证较满意的测控温精度;
  C.根据实际产品需要,确定热敏电阻传感器精度以获得较高性价比的温度传感器;
  D.根据具体产品的传感器安装结构,确定传感器的封装形式、结构尺寸、电连接方式、特殊防护措施.

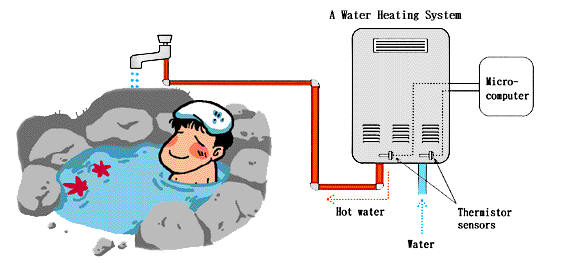

-brand SENSORs for Accurate Water Temperature Control
The basic functions of water heating systems are to adjust the water temperature immediately and supply the water efficiently and consistently. To ensure the optimal performance, manufactures of water heating systems use high precision temperature sensors.
Ishizuka Electronics Corporation is a Japan's leading manufacture of highly sensitive thermistor sensors. Thermistor sensors are the kind of tool commonly used for accurate temperature measurement. For water heating systems, too, thermistor sensors will ensure proper control of the water temperature and supply the water efficiently.

  • Dimensions and Specifications
  • How to Install Thermistor Sensors
What an NTC THERMISTOR can Do
to Make a Rechargeable Battery
a Better Power Source
NTC thermistors are widely used for temperature monitoring, control and compensation in a variety of consumer electronics applications. One of such applications is a rechargeable battery, in which a thermistor is used inside a battery pack to secure the performance of today's fast-charging, yet large capacity battery.
  • Why a THERMISTOR for a Rechargeable Battery?
  • THERMISTORs for Rechargeable Batteries
