心音压电脉博传感器


血压传感器

商运达实业公司是从事各类仪器仪表销售、服务、维修的高科技公司。作为诸多国际著名仪器生产厂商在中国的独家代理,公司为广大用户提供性能优越、价格合理的仪器仪表产品。主要包括:压力、温度、湿度、露点、声学振动测量及校验仪器:烟气分析仪器:有毒气体、可燃气体监测报警仪器:电子测量及数据采集系统等。这些产品广泛应用于航空、航天、石油化工、电力、冶金、造纸、环保、大学及科研机构,可满足不同用户的不同产品需求。公司以引进先进技术,保证良好的服务为宗旨,与国内各企业建立广泛合作伙伴关系。

1620 有创血压传感器
1620有创血压传感器
类型:表压,绝压
量程:-30mmHg~300mmHg
精度:1.5%FS(线性&迟滞)
输出:0~9mV
供电电源:6.0VDC
工作温度范围:-10℃~40℃
典型应用:一次性血压计,肾透析,外科手术,重症监护室,输液泵,真空吸引分娩,子宫内压监测
购买反馈
1620型完全硅阻压式传感器用于侵袭式血压监测。该传感器设计成与自动化贴装设备一起使用并可直接装入客户的可置换的血压计的外壳内。传感器根据医疗仪器发展委员会对血压传感器的规范而设计。
压力传感器由一个封装在陶瓷基座上的检测元件构成。在陶瓷基座上的厚膜电阻经过激光蚀刻,可用作温度补偿和标定。附着在陶瓷基座上的塑制引压嘴与客户器件连接方便,并可保护传感元件。在传感器上的绝缘胶具有静电和流体的绝缘功能。

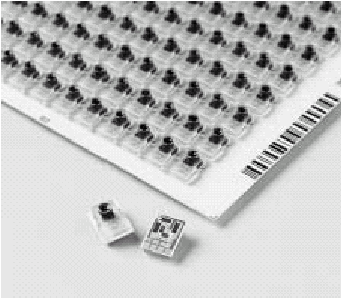

成批生产的1620型压力传感器在陶瓷基座上排成每组10×12个(每个基座上120个器件),产品采用抗静电装载,同时也可采用带式或盘式包装。为了满足特殊用户的需求,产品性能和包装方式可以进行定制

US9111 系列压力传感器

  • 类型:表压、绝压
  • 量程:0-1、5.8、15、30、60psi
  • 精度:± 0.3%非线性
  • 输出:0-30、190mV
  • 供电电源:5V
  • 工作温度范围:-40℃~125℃
  • 典型应用:医疗器械、天气预报用、消费性电子

With constant voltage excitation or constant current excitation, the US911 produces a voltage output that is linearly proportional to the input pressure. The user can add on external signal conditioning circuitry to amplify the output signal and maximize its performance. The US9111 is compatible with most noncorrosive gases and dry air.

 Features

Type of pressure

Absolute type or gauge type

Type of package

DIP or SMT

Pressure medium

Air or non-corrosive gas



Min

Nominal

Max

Unit

Excitation Voltage

--

5

10

V

Excitation Current

--

1.00

2.00

mA

Bridge Impedance

4

5

6

Span1









1psi

20

30

40

mV

5.8psi

40

70

100

mV

5.8psi*

75

100

125

mV

15psi

75

100

125

mV

15psi**

130

170

210

mV

30psi

70

100

130

mV

60psi

140

190

240

mV

Offset

-30

0

+30

mV

TC Span2

(Constant Voltage)

-0.17

-0.22

-0.27

%FS/

TC Span2

(Constant Current)

-0.05

-0.02

+0.05

%FS/

TC Offset2

-0.05

-0.02

+0.05

%FS/℃

Linearity3

-0.3

±0.1

+0.3

%FS

Hysteresis

-0.3

±0.1

+0.3

%FS

Proof pressure





2x

Rated Fs

Burst pressure





3x

Rated Fs

Operating Temperature

-40



+125

Storage Temperature

-55



+150

1Unless otherwise specified, span is measured at 5.0V Constant Voltage supply at 25℃.

2Unless otherwise specified ,Temperature coefficients are Measured from 0℃ to 50℃ @ 5V Constant voltage excitation.

3Defined as best straight line.

* 5.8 psi high sensitivity type  ** 15 psi high sensitivity type, linearity characterized at 700mbar and 1100mbar

 资料下载:US9111压力传感器

Low Cost           High Output

Gauge Version and Absolute Version

Constant Current or Constant Voltage Drive

Wide Pressure Range Available from 1psi to 60psi

Applications

Medical Instrumentation Altimeter Weather Forecast Tire Gauge

Pressure Gauge              Industrial Sensor         Home Appliances

Specification

The US9111 series pressure sensor features a      micro machined silicon solid-state sensor packaged in a 6-pin dual in-line package or 8-pin(SO-8)or 6-pin (SO-6) SMT package. All parts in this series are uncompensated high-performance die mounted on a substrate with a plastic cap. Pins are designed for through-board assembly. The US9111 is ideal for applications requiring low hysteresis, high reliability and stability.

壓力感應器
錶壓及絕對壓的壓力感應器芯片; 5.8, 15, 30, 60, 100, 300, 800, 1200 PSI
錶壓封裝的壓力感應器; SMD & DIP
絕對壓封裝的壓力感應器; SO8


中高压力产品规格
中高压力产品封装规格
中低压力产品规格
中低压力产品封装规格
# 产品 版本 修改日期(月/日/年) 档案大小 (KB) 规格书
1 MPS-2100 系列 1.6 08/14/12 306 下载
2 MPS-2300 系列 1.6 01/19/12 194 下载
3 MPS-2400 系列 1.3 12/03/10 140 下载
4 MPS-3110 系列 1.6 10/06/11 236 下载
5 MPS-3120 系列 1.8 03/07/12 237 下载
6 MPS-3130 系列 1.6 10/06/11 264 下载
7 MPS-3300 系列 1.7 10/06/10 159 下载
8 MPS-3600 系列 1.0 12/02/11 96 下载
9 MIS-2500 系列 1.1 06/25/12 98 下载
10 MIS-3500 系列 1.0 12/02/11 91 下载
11 MDS-2500 系列 1.0 12/02/11 83 下载
12 MIS-3400 系列 1.0 12/02/11 176 下载
13 MIS-3300 系列 1.7 06/05/12 216 下载
14 MIS-3600 系列 1.2 03/28/12 210 下载

血压计传感器-BP300

血压计传感器-BP300


产品简介  BP300系列压力传感器是专为电子血压计开发的一款压力传感器:具有结构简单、性能稳定、可靠性好、通用性强等优点,加之具有低廉的价格,标准的DIP-6标准封装等特点,是目前较为流行的产品,主要适用于腕式\臂式电子血压计、医疗按摩器等需要控制气体压力的设备和器械中。

产品特征

商  标 APM
产品型号 BP300
产品规格 300mmHg
产品产量 5000K





血压传感器

    本传感器,在结构上采用了全隔离技术,具有极良好的耐高压性能,安全条件符合国际标准。适合用于临床测量血压及其它生理压力。
稳定性好,精度高,灵敏度高。
量程:-50~+300mmhg(-6~40Kpa)






心音传感器

   这是一种高质量的心音传感器,其性能不低于国内外的优质产品。
   采用高灵敏度的压电材料,具有阻抗变换元件,低输出阻抗,具有良好的抗干扰能力。
频率响应:0.1~1500Hz
输出阻抗:低于1k







脉搏传感器

    半导体压阻式,灵敏度高,频率响应好,抗干扰能力强,体积小,重量轻,可以用于临床或脉图测量。





张力传感器

    采用高灵敏度的半导体压阻式敏感元件,可广泛地用于多种微力测量,如:肌张力,呼吸运动,液滴等信号的测量过程。
量程:10~500g系列。





呼吸传感器

    本传感器为半导体压阻式胸带(或腹带)固定式呼吸传感器,可用于无损伤检测人或动物的呼吸运动波形。使用方便,可靠,灵敏度高。耐用。
输出大于20mv(对于正常呼吸)










直流放大器

   直流放大器是一种常用的中增益直流放大器,放大缓慢变化的直流信号,用于测量位移的变化,如呼吸、心肌收缩等。输入方式可采用直流差分输入,直流单端输入等。




输入方式 双端输入 单端输入
最高灵敏度 0.5v/mv 与描记笔配合 10mm/1mv
定 标 1mv
输入阻抗 1MΩ-0-1MΩ
共模抑制比 ≥70db
频率响应 直接耦合0-3000Hz(-3db)
噪 音 <10uvp-p折合输入端
最大输入电平 <5mv
最大输出电平 <2.5v







血压放大器

    用于放大缓慢变化的压力信号,配接相应的压力传感器,可做各种压力实验,如测量动脉压、静脉压、呼吸胆道压力等




输入方式  双端输入 单端输入
输入阻抗 1MΩ-0-1MΩ
灵敏度 0.665、1.33、2.66、6.65、13.3KPacm
共模拟制比 ≥1000:1
频率响应 0-200Hz
温度漂移 0-40℃范围内<100uv/℃





心电放大器

    心电放大器是测量心脏内部发生的电性变化呈现于体表的电位,分析心脏的电性活动,心动电流变化的放大器,检查心脏的电激动过程。。





最高灵敏度 1v/mv 描记笔配合10mm/1mv
定 标 0.5mv/1mv(10mm/0.5mv)
共模抑制比 ≥80db
50Hz滤波 衰减20db
输入阻抗 1MΩ-0-1MΩ
时间常数 ≥3.2误差10%
增益控制 0.5、1、2三档 误差10%(另有增益细调)









生物电放大器

    生物电放大器用来测量放大脑电、肌电、神经放电、神经干动作电位,脑细胞动作电位、胃电、结肠平滑肌电、颈动脉博动等生理信息。




输入方式 双端输入 单端输入
滤 波 30、60、300、1000Hz ±20%(-3db)
最高灵敏度 0.5v/30uv
增益控制 6db×4±10%(另有微调)
共模抑制比 ≥70db
时间常数 0.03、0.001、0.03、0.1、0.3 ±20%
干扰抑制 50Hz时±≥20db
噪 音 <3uvp-p(折合输入端)
输入阻抗 2MΩ-0-2MΩ




心音放大器

    心音放大器是将心脏周围的声音通过心音传感器转变为电信号进行放大、滤波、从而准确的记录下来心音图,以便清楚的判断出杂音发生的时期,强度及频率范围,观察杂音的形态,提供研究及诊断信有据。



心音滤波器特性 滤波器 截止频率(Hz) 最大滤波斜率db/倍频程
  L 50 18
M 160 24
H 315 24
增益调节   连续可调
噪 音   <5uv(折合输入端)
监听输出阻抗




脉博放大器

    脉博放大器可以作颈动脉、挠动脉、心尖博动等脉博图。









增益控制 <60db
灵敏度 0-1v/mv连续可调
时间常数 2秒
50Hz干扰抑制 <-20db
频 率 40-200/分
精 度 40-200/分±5%




积分放大器













工业、民用及OEM压力传感器(压力芯体 )

 ICSENSOR压力传感器(芯体) 即压力敏感元件有提供多种封装结构,表面贴装(SM),印刷电路板(PCB)封装结构,TO-8封装,不锈钢外壳结构等。有绝压、表压、差压等压力类型。压力量程从0-1psi到0-250psi;精度:从0.1%FS-0.5%FS,补偿温度从0℃-50℃到-20℃-85℃。输出为0-100mV,0-50mV及0-60mV。产品主要用于医疗器械,汽车,发电站,压缩机,液压系统,过程控制,HVAC行业,特别适合大量OEM场合。



工业、民用及OEM压力传感器(压力芯体)、压力敏感元件(1)

型号 外形 描述 应用

1451

表贴PCB板封装,表压或绝压,±0.25%非线性,0-5psi至0-500psi量程,60mV输出,3种压力接口选择,低功耗。

高度测量,大气压力测量,医疗仪器,消费类产品,轮胎压力 。

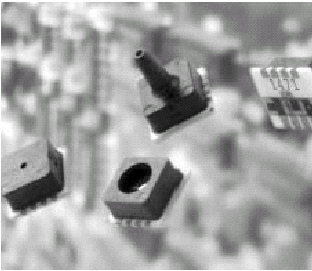

1471

表贴PCB板封装,表压或绝压,±0.25%非线性,0-5psi至0-500psi量程,60mV输出,3种压力接口选择,低功耗。

高度测量,大气压力测量,医疗仪器,消费类产品,轮胎压力 。

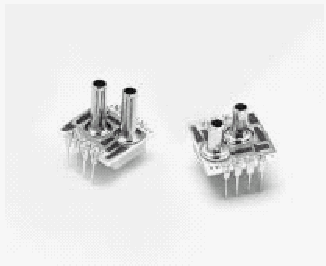

1210低压型

双列直插式PCB板封装,表压和差压,0-1psi量程,±0.3%非线性,0-100mV输出,带温度补偿功能。

医疗仪器,气体流量测量,HVAC制冷装置,过程控制,检漏。

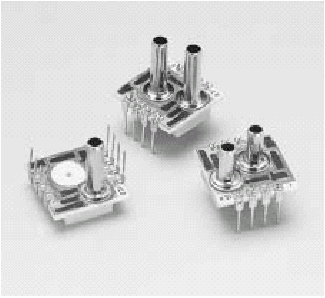

1220低压型

双列直插式PCB板封装,表压和差压,0-1psi量程,±0.3%非线性,0-50mV 输出,带温度补偿功能。

医疗仪器,气体流量测量,HVAC制冷装置,过程控制,检漏。

1210中压型

双列直插式PCB板封装,表压、绝压和差压,0-2psi至0-100psi量程,±0.1%非线性,0-100mV输出,带温度补偿功能。

医疗仪器,气体流量测量,HVAC制冷装置,大气压力测量。

1220中压型

双列直插式PCB板封装,表压、绝压和差压,0-2psi至0-100psi量程,±0.1%非线性,0-50mV输出,带温度补偿功能。

医疗仪器,气体流量测量,HVAC制冷装置,过程控制,检漏。

1230超稳型 双列直插式PCB板封装,表压,差压和绝压,0-15psi至0-100psi,±0.1%非线性,0-100mV输出,-20℃-85℃温补

医疗仪器,标定,工厂自动化,大气压力测量,检漏。

1240超稳型 双列直插式PCB板封装,表压,差压和绝压,0-15psi至0-100psi量程,±0.1%非线性,0-50mV输出,-20℃-85℃温补

医疗仪器,标定,工厂自动化,大气压力测量,气流检测,检漏。

13低压型

TO-8式PCB板封装,表压,0-1psi量程,±0.2%非线性,0-100mV输出,0℃-50℃温度补偿功能

医疗仪器,HVAC制冷装置,过程控制,航空电子设备,气流检测

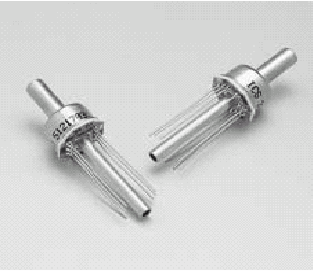

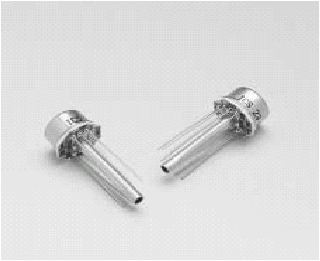

23低压型

TO-8式PCB板封装,表压,0-1psi量程,±0.2%非线性,0-100mV输出,0℃-50℃温度补偿功能

医疗仪器,HVAC制冷装置,过程控制,航空电子设备,气流检测
33低压型

TO-8式PCB板封装,差压,0-1psi量程,±0.2%非线性,0-100mV输出,0℃-50℃温度补偿功能

医疗仪器,HVAC制冷装置,过程控制,航空电子设备,气流检测

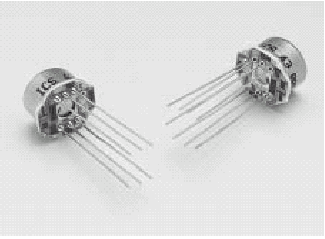

43低压型

TO-8式PCB板封装,表压,0-1psi量程,±0.2%非线性,0-100mV输出,0℃-50℃温度补偿功能

医疗仪器,HVAC制冷装置,过程控制,航空电子设备,气流检测
13中压型

TO-8式PCB板封装,绝压和表压,0-2psi至0-250psi量程,±0.1%非线性,0-100mV输出,0℃-50℃温 补

医疗仪器,HVAC制冷装置,大气压力测量,真空测量,气流检测
23中压型

TO-8式PCB板封装,表压,0-2psi至0-250psi量程,±0.1%非线性,0-100mV输出,0℃-50℃温 补

医疗仪器,HVAC制冷装置,过程控制,航空电子设备,气流检测
33中压型

TO-8式PCB板封装,差压,0-2psi至0-250psi量程,±0.1%非线性,0-100mV输出,0℃-50℃温 补

医疗仪器,HVAC制冷装置,过程控制,航空电子设备,气流检测
43中压型

TO-8式PCB板封装,绝压和表压,0-2psi至0-250psi量程,±0.1%非线性,0-100mV输出,0℃-50℃温 补

医疗仪器,HVAC制冷装置,过程控制,航空电子设备,气流检测
17超稳型

TO-8式PCB板封装,绝压和表压,0-2psi至0-250psi量程,±0.1%非线性,0-100mV输出,-25℃-85℃温 补

医疗仪器,标定,过程控制,气流控制,工厂自动化,检漏

27超稳型

TO-8式PCB板封装,表压,0-15psi至0-100psi量程,±0.1%非线性,0-100mV输出,-25℃-85℃温 补

医疗仪器,标定,过程控制,气流控制,工厂自动化,检漏

37超稳型

TO-8式PCB板封装,差压,0-15psi至0-250psi量程,±0.1%非线性,0-100mV输出,-25℃-85℃温 补

医疗仪器,标定,过程控制,气流控制,工厂自动化,检漏

47超稳型

TO-8式PCB板封装,表压和绝压,0-15psi至0-250psi量程,±0.1%非线性,0-100mV输出,-25℃-85℃温 补

医疗仪器,标定,过程控制,气流控制,工厂自动化,检漏

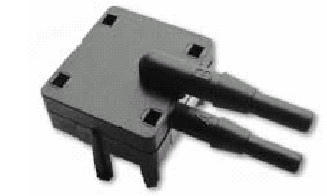

Ares放大输出

PCB板封装,差压,0-1250pa至0-1psi,0.25-0.75%精度,0-5VDC放大输出,0℃-60℃温 补,倒钩式接口

医疗仪器,供暖、通风和制冷装置,环境监测,OEM 批量运用

1620血压传感器

一次性血压传感器,-30-300mmHg量程,0.15%FS精度,5.0mV/V/mmHg,符合AAMI规范,低成本,端面压力接口

一次性血压计,测量,肾透析仪, 医疗仪器



工业、民用及OEM压力传感器(压力芯体)、压力敏感元件(2)



型号 外形 描述 应用

84型

316SS压力传感器,0~100mV输出,表压,密封压和绝压,温度补偿功能,低压。O形圈密封结构,±0.25%非线性,±1.0%温度误差,±1.0%互换性量程(须接增益调节电阻),固态结构,性能可靠,低功耗。

● 医疗仪器   ● 过程控制
● 海洋监测   ● 制冷/压缩设备
● 压力变送器  ● 液位测量

154N型超稳

316SS压力传感器,0-100mV输出,表压,密封压和绝压,温度补偿功能,O形圈密封结构,±0.1%非线性,补偿温度范围:-20℃~+85℃,±1.0%互换性量程(须接增益调节电阻),固态结构,性能可靠  低功耗

● 医疗仪器   ● 过程控制
● 海洋监测   ● 制冷/压缩设备
● 压力变送器  ● 液位测量

154N型低压

316SS压力传感器,0-100mV输出,表压、密封压或绝压,温度补偿功能,O形圈密封结构,±0.25%非线性,±1.0%的互换性量程(须接增益调节电阻),固态结构,性能可靠,低功耗。

● 医疗仪器      ● 过程控制
● 淡水和污水测量● 真空气体测量
● 压力变送器● 灌体液位测量(娱乐车,航海和工业)


82型超稳

316SS压力传感器,高性能,19mm外径,0-100mV输出,表压和绝压方式,低压。O形圈密封结构,-20℃~+85℃温度补偿范围,±0.1%非线性,±1.0%互换性量程(须接增益调节电阻),固态结构,性能可靠低功耗

● 水利控制    ● 过程控制
● 海洋监测   ● 制冷/压缩设备
● 压力变送器   ● 液位测量

82型低压

316L不锈钢压力传感器,高性能,19mm外径毫伏输出,绝压和表压低压测量,低压。O形圈密封结构,±0.2%非线性,±1.0%互换性量程(须接增益调节电阻),固态结构,性能可靠,低功耗。

● 医疗仪器      ● 过程控制
● 淡水和污水  ● 真空气体测量
● 压力变送器    ● 灌体液位测量(娱乐车,航海和工业)

85型5PSI

316L不锈钢压力传感器,性能高,体积小,0-100mV 输出,表压和绝压方式,低压。焊接式和O形圈齐平膜片结0℃~50℃,补偿温度范围,±0.1%非线性±1.0%互换性量程(须接增益调节电阻),固态结构,性能可靠。

● 医疗仪器   ● 过程控制
● 海洋监测   ● 制冷/压缩设备
● 压力变送器  ● 液位测量


86型5PSI

316L不锈钢压力传感器,性能高,体积小,0-100mV输出,表压和绝压方式,低压,O形圈密封,0℃~+50℃的温度补偿范围,±0.1%非线性,±1.0%互换性量程(须接增益调节电阻),固态结构,性能可靠,低功耗。

● 医疗仪器    ● 过程控制
● 海洋监测   ● 制冷/压缩设备
● 压力变送器  ● 液位测量

85型超稳

316L不锈钢压力传感器,性能高,体积小,0-100 mV 输出,表压和绝压方式,低压,焊接式和O形圈齐平膜片结构,-20℃~+85℃补偿温度范围,±0.1%非线性,±1.0%互换性量程(须接增益调节电阻),固态结构,性能可靠,低功耗。

● 医疗仪器     ● 过程控制
● 海洋监测   ● 制冷/压缩设备
● 压力变送器   ● 液位测量

85型齐平膜

316不锈钢压力传感器,性能高、齐平膜结构,0-100mV输出,表压和绝压方式,低压,O形圈齐平膜片结构,-20℃~+85℃补偿温度范围,±0.1%非线性,±0.75%温度误差,±1.0%互换性量程(须接增益调节电阻),固态结构,性能可靠,低功耗。

● 透析仪      ● 注射器
● 医疗系统     ● 压力变送器
● 液位测量

86型超稳

316不锈钢压力传感器,性能高、体积小,0-100mV输出,表压和绝压方式,低压。O形圈密封结构,-20℃~+85℃补偿温度范围,±0.1%非线性,±1.0%互换性量程(须接增益调节电阻),固态结构,性能可靠,低功耗。

● 液压控制   ● 过程控制
● 海洋监测  ● 制冷/压缩设备
● 压力变送器  ● 液位测量

87N型超稳

316L不锈钢压力传感器,性能高,体积小,0-100 mV 输出,温度补偿方式,绝压和密封压力,可焊接和O形圈贴平封装,0℃~50℃补偿温度范围,±0.25%非线性,±1.0%互换性量程(须接增益调节电阻),固态结构,性能可靠低功耗。

● 液压控制    ● 过程控制
● 机器人      ● 海洋监测
● 制冷/压缩设备● 压力变送器

96型超稳

316不锈钢压力传感器,性能优异,0-100mV输出,表压和绝压方式,低压。1/4 NPT螺纹接口,5/8〞六方,-20℃~+85℃的补偿温度范围,±0.1%非线性,±1.0%互换性量程(须接增益调节电阻),固态结构,性能可靠,低功耗。

● 液压控制    ● 过程控制
● 海洋监测   ● 制冷机/压缩机
● 压力变送器  ● 液位测量



概述


NPC-100 系列医用压力传感器按AAIM标准进行设计,补偿和标定。传感器是由高性能,抗辐射的压力敏感元件和温度补偿电路组成,芯片表面采用介电凝胶保护封装。

NPC-100系列在1000级净化间内生产,以排除可能存在的污染源。专业硅微机械加工技术使敏感元件性能符合并超过了工业标准,同时减速少了装配和测试成本。

NPC-100传感器的补偿和标定,采用厚膜激光调整技术,使其工作温度范围内的线性≤1%,灵敏度误差≤±1%。

NPC-100系列以陶瓷基座形式批量生产,其发货包装采用阵列排列。


特点

固态、高可性 可测兼容性介 产品注入介电凝胶保护 小尺寸、低成本 AAIM标准设计 全面测试检验



应用医疗仪器 灌注泵 血压测量 透析仪器

工作原理及接线图




MS5536 数字血压计压力传感器模块
产品名称:MS5536 数字血压计压力传感器模块
产品型号:MS5536
产品价格:
简单介绍:MS5536是一种高分辨率的校准压力传感器。混合的管脚可以和标准的PCB组装技术相兼容。该器件包含一个压阻式压力传感器和一个混合信号IC。三线的串行接口确保和任何微处理器进行简单通讯。该设备用16位的数据长度,提供了数字压力和温度信息。另外个别的校准补偿系数存储在64位的数据中,以考虑在处理伸展和温度效果时,提供高精度的软件补偿。该设备有一个非常微弱的过电流,在每次转化后可以自动的将电源切换进入模块



血压计压力传感器(封装):MPS-2000系列(DIP封装);MPS-3000系列(SMD封装)
血压计压力传感器(芯片):MPS-1001(裸片)
胎压计压力传感器(芯片):MPS-1300(裸片)
    MPS-2000系列血压计压力传感器使用DIP双列直插式的封装形式,适合于小批量研发以及大规模生产。MPS-3000系列血压计压力传感器使用SMD的封装形式(具体可见下图),是现有的体积最小的封装形式。该两款压力传感器产品主要用于电子血压计之上,是专用的血压计压力传感器,现在国内许多血压计生产厂家均已使用这两款产品.
    MPS-1300系列压力传感器芯片是专用的胎压计压力传感器芯片,具有体积小,价格低的特点,广泛运用于数显式胎压计。
压力范围

应用范围

封装形式 产品编号 产品图片
5.8 PSIG 电子血压计

数字压力计

环境监测

消费性电子/运动领域应用

医疗测控仪器

抛弃式血压计

CHIP
(裸片)

MPS-1001-006G

DIP
(双列直插)

MPS-2100 SERIES
MPS-2200 SERIES

SMD
(贴片)

MPS-3100 SERIES
15PSIA 仪表校正

汽车胎压计

航空/太空领域

通风系统

环境监控

汽车工业

气动控制领域

CHIP
(裸片)

MPS-1200-015A
30PSIA MPS-1200-030A
100 PSIA MPS-1300-100A
100 PSIA TO-39 MPS-5000-100A
















更多产品请看本公司产品专用网站:



中国传感器科技信息网:http://www.sensor-ic.com/

工控安防网:http://www.pc-ps.net/

消费电子专用电路网:http://www.sunstare.com/

传感器销售热线:

    地址:深圳市福田区福华路福庆街鸿图大厦9732室

    电话:0755-83376489 83376549 83607652 83370250   83370251

    传真:0755-83376182  (0)13902971329  MSN: SUNS8888@hotmail.com

    邮编:518033   E-mail:szss20@163.com     QQ: 195847376

    深圳赛格展销部:深圳华强北路赛格电子市场9583号           电话:0755-83665529   13823648918

欢迎索取免费详细资料、设计指南和光盘 ;产品凡多,未能尽录,欢迎来电查询。

    北京分公司:北京海淀区知春路132号中发电子大厦3097               TEL  18927445855  13823791822  FAX010-62543996

    上海分公司:上海市北京东路668号上海賽格电子市场地下一层D25号                TEL  56703037  13823676822  FAX021-56703037

    西安分公司:西安高新开发区20(中国电子科技集团导航技术研究所           西安劳动南路88号电子商城二楼D23

            TEL  18926764199  FAX:029-77678271
