信息安全咨询、信息安全设备供应 最先进的指纹身份认证系统信息平台

                    生物身份识别/指纹识别传感器/指纹模块/指纹芯片/指纹算法

我们是致力于指纹产业的供应商,并提供指纹芯片、指纹算法、指纹模块及指纹应用的多元化服务。 公司是从事生物识别产品研发、生产及销售的高科技创新公司。公司以专业、专注的经营理念投身生物识别领域,与美国Veridicom公司、法国ST公司、日本富士通公司建立了密切的业务联系,定期进行技术交流,及时把握业界最新动态。公司向国内众多机构提供了指纹识别的应用解决方案。我们坚信指纹识别技术的推广和应用,必将给我们的生活带来极大的便利,同时最终让市场信服的是优质的产品和良好的服务。我们不知道在指纹识别技术产业化的道路上还有多少艰难险阻,但是,有你们的理解和支持,我们一定能克服困难,勇往直前。
指纹考勤/指纹门禁/指纹鼠标/指纹保管箱/指纹巡更/指纹锁/指纹模块/掌型机/IGuard/BioTouch/FP300N

商运达实业传感器与智能控制分公司是一家专业从事生物识别技术及产品开发的领先供应商,业务涵盖门禁考勤,智能安防,以及身份认证等领域。指纹应用技术带着神秘的面纱从远古走向今天,执着的商运达实业人用专业、专注的精神将指纹应用推广到当今世界,服务社会大众。率先将半导体指纹技术引入中国,是美国VERIDICOM公司、日本FUJITSU半导体芯片在中国代理。率先在国内代理美国英格索兰研制的高端生物识别仪-掌形机;将精、准、快的掌形识别进一步推广应用到各种重要场所,以及厂区、写字楼。商运达实业数码已推出指纹仪、指纹鼠标、指纹门禁机、指纹锁、指纹考勤系统等一系列自主产品。向同行及系统集成商提供的基础模式识别、识别算法、SDK(软件开发包)、嵌入式指纹模块也获得合作伙伴的一致好评。目前在北京、上海、西安、香港设立分支机构。



作为瑞典Fingerprint Cards公司的代理,采用世界领先的活体识别技术,突破了以往的表面识别技术,完全杜绝假指纹,真正做到识别稳定,安全可靠。合理的战略:力求对指纹产业的持续性创新,敏捷的设计想象力,良好的市场判断力,开发出接近消费者需求的高端商品。坚持走标准化、产业化、国际化的高品质道路,希望以诚挚的服务和优良的质量,与各界人士交朋友、合作、共创商机

单触型传感器与划擦型传感器是两种新型固态指纹传感器,都是通过在触摸过程中电容的变化来进行信息采集。本文对两类传感器的工作原理和特点进行了详细分析,并介绍在互联网安全认证、汽车无钥匙进入系统等的应用。

目前市场上有两种固态指纹传感器:第一种是单次触摸型传感器,要求手指在指纹采集区进行可靠的触摸;第二种则需要用手指在传感器表面擦过,传感器会采集一套特定的数据,然后进行快速分析和认证。这两类指纹传感器将得到越来越广泛的应用。

上述两类传感器工作原理为:当指纹中的凸起部分置于传感电容像素电极上时,电容会有所增加,通过检测增加的电容来进行数据采集。传感器中的像素点为45平方微米,间隔为50微米,电容像素阵列的分辨率略高于500dpi。这类传感器基于一种标准的单-多晶硅三层金属CMOS工艺,并采用0.5微米工艺进行设计。

金属互连的第三层构成电容像素层,由氮化钛制成并覆盖着一层氮化硅,厚度仅为7000埃米。这种硬金属电极与抗磨涂敷层组合形成的传感器十分坚实耐用,使用寿命可以达到很多年。

指纹检测

人类的指纹由紧密相邻的凹凸纹路构成,通过对每个像素点上利用标准参考放电电流,便可检测到指纹的纹路状况。每个像素先预充电到某一参考电压,然后由参考电流放电。电容阳极上电压的改变率与其上的电容成下面的比例关系:

Iref=C×dv/dt

处于指纹的凸起下的像素(电容量高)放电较慢,而处于指纹的凹处下的像素(电容量低)放电较快。这种不同的放电率可通过采样保持(S/H)电路检测并转换成一个8位输出,这种检测方法对指纹凸起和低凹具有较高的敏感性,并可形成非常好的原始指纹图像。

通过图1所示的过程,采用复杂的软件算法可以进行指纹识别。这种软件采集原始的指纹图像,将图像信息数字化并提取其中的细节模板,然后进行测试,确定提取的细节模板是否与参考模板吻合。

比较过程

单触型传感器与划擦型传感器的尺寸和成本都不一样。接触式传感器较大,通常有效接触面为15×15mm,可迅速地采集最大的指纹或拇指指纹。这种传感器易于使用,并可将整个指纹图像以500dpi(自动指纹识别标准)的精度进行快速传输。

目前这些传感器已完成设计,并用于美国政府机构及警察局进行指纹识别。不久的将来还将逐渐用于汽车单触式无钥匙进入系统,以及新兴的国家安全应用中。

这种传感器由256(列)×300(行)微型金属电极组成,每一列连接到一对S/H电路上。指纹图像依次进行逐行采集,每个金属电极均作为电容的一个极,与之接触的手指则是电容的另一个极。在器件表面有一层钝化层,作为两个电容极间的电介质层。将手指置于传感器上时,指纹上的凸起和低凹会在阵列上产生不同的电容值,并构成用于认证的一整幅图像。

划擦型传感器是一种新型指纹采集器件,要求用户将手指在器件上划过。划擦型传感器的优点是尺寸小(如富士通的MBF300尺寸仅为3.6×13.3  mm2)和成本低。这些器件主要用于移动设备的嵌入式安全识别应用,如手机和PDA。精密的图像重建软件以接近2000帧/秒的速度快速地从传感器上采集多个图像,并将每个帧的数据细节组织到一起。

信息及认证

毫无疑问,便携式低成本指纹识别技术对我们的生活意义深远。例如,今后警察可在一个犯罪高发区截住一名嫌疑人,要求其提供指纹而不是身份证或汽车驾照。此人则将其右手的第一、二或第三个手指置于一个与无线PDA相连的传感器上,可以迅速将嫌疑人与以前的犯罪记录进行对比确认。

这种识别技术对于被盗的手机用户也有好处。手机开机时要求用户通过一个快速的认证过程,用户将其手指划过传感器,如果通过认证则授权使用手机的各项功能。如果不是授权用户,手机便继续保持锁住。如果连续几次认证无法通过,则手机会删除存储器中的关键信息然后关机。  在语音邮件的应用中,当拨出一个语音邮件号码后,用户只需将手指划过传感器便可令系统识别。有了指纹识别后,便无需使用邮箱密码或个人识别号码。

在今后的汽车应用中,用户可输入家庭成员指纹样本,经鉴权才能驾驶。注册过程十分简单:每个授权驾驶的成员将其手指置于传感器上,并将汽车的各种参数按个人爱好进行设置,然后将这些设置存入车载的电脑存储器中。

当驾驶者进入汽车时,他/她将手指置于传感器上,启动识别过程。不到一秒钟,电脑将检测到的指纹模板与存储的模板进行比较,并建立一个与驾驶者相符的相关设置。指纹模板和匹配软件保存在汽车内的一个嵌入式模块中。当指纹匹配成功时,汽车便按已编程设定的内部参数来控制后视镜、汽车座椅、无线基站以及车内空气环境。此外,还可控制驾驶速度,如果驾驶者仅为十来岁的孩子,则将速度限制在每小时55公里。这些功能的实现具有非常多的用处。

使移动互联网接入更加安全

随着半导体和软件技术的发展,手机将逐渐成为一种可随时随地获取个人和公司数据的移动终端,因此需要确保用户访问的安全性,以防止未授权访问。原来执法机构使用的指纹识别方式仅存储指纹上一些特定点的数据而非整个影像,因而相比之下,生物指纹扫描系统更为有效、可靠。

这类检测的所有处理过程均分为下面几个步骤:首先是采集阶段,器件采集手指生物样本;然后利用预先建立的数学公式或算法从样本中提取其独有的数据,并将其转换成一个模板;登记认证程序从指纹的30~40个特征点中至少提取七个特征匹配点进行验证,包括构成某一指纹细节的纹路分叉点和终止点,并被定义成特征点间的距离。

进行注册时,信息代码被存储下来,作为今后用户认证的参考模板。当用户进入系统时,他/她将手指划过传感器区域,所获取的现场扫描模板与参考模板进行比较。整个过程在1或2秒内完成。

通过比较,系统会确定这一现场扫描模板是否包含了与参考模板相符的足够生物数据,并判断二者是否匹配。如果不匹配,则认证失败,等待下次识别。

这种指纹检测系统性能很高,对有效指纹作出错误判断的概率小于1%,而将无效指纹错判为有效指纹的可能则几乎不存在,其概率低于0.01%。
 FINGERPRINT CARDS---10年专业指纹芯片上市公司产品
获得美国等多个国家专利
通过欧洲IVF 测试中心耐磨100万次测试
抗静电ESD>15KV,甚至达到25KV,无后顾之忧
独创反射式电容测量法,性能优势显著
高清晰3D指纹图象
国际品质标准,具世界通用性
具有指纹技术的成熟标志:稳定性、可靠性



Fsense™

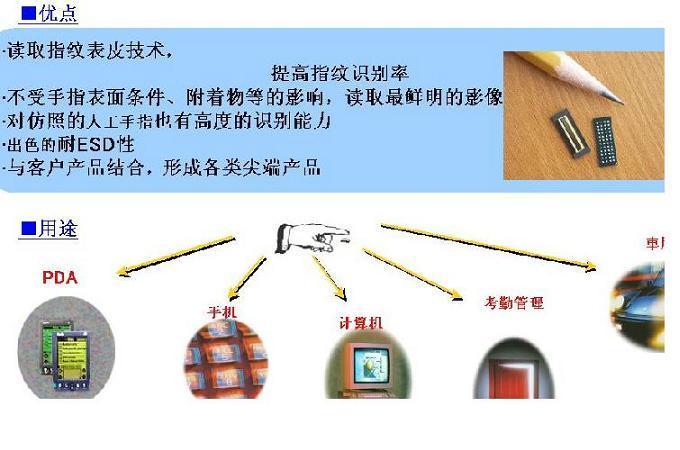

指纹识别装置解决之道
按压成像型 滑扫成像型
MBF110      MBF300
MBF200       体积小,成本低
  指纹图案多段重构
MBF200特点   MBF300特点
高1.4mm,有极硬的表面覆膜 半导体静电容量式的特点 表面的保护膜异常坚硬
低耗电 用了非光学方式,工作稳定的硅系半导体器件 低电压:2.8V-5V
--35mA工作模式 于采用了通用硅系半导体,因此便于各种控制电 更低耗电
--20µA待机模式 路存储器、接口等的集成化。另外在低耗电方面也 --70mW,5V工作模式
256*300像素感应矩阵 采用了具有良好市场前景的技术。 256*32像素感应矩阵
具备三类总线接口 于表面使用了高硬度的保护膜,因而实现了高 具备三类总线接口
--USB1.1 度的耐久性。 --USB1.1
--增强型8位微处理器接口   --增强型8位微处理器接口
--SPI串行接口
MBF200 软件开发套件介绍
--SPI串行接口
自动检测手指,增益可控

适用于移动式安全接入



OEM指纹采集模块

     为满足广大系统集成商、软件开发商对更高安全身份认证系统的需要,商运达实业公司推出商运达实业指纹采集OEM模块,该模块采用半导体指纹传感芯片全球领导厂商美国Veridicom公司最新一代指纹传感器芯片FPS110E,体积远远小于光学指纹传感器,可更方便集成到PC的鼠标、键盘以及任意的PC外设中。这样,您就可以在任何系统或者任何软件方便地增加指纹识别功能。 商运达实业指纹OEM模块采用FPS110E半导体指纹传感器,三维成像,活体采集,300*300点阵,256灰度级,500DPI,达到美国FBI标准。内置的DFX功能即使对过干过湿手指也能获得质量稳定的指纹图象。在体积,功耗、抗振动等关键指标上远远优于光学传感器。  商运达实业指纹OEM模块同时提供SDK开发包,向用户提供完备指纹应用解决方案。SDK开发包包括图象采集、图象增强及处理、特征提取和识别等模块,并提供详细的SDK函数功能使用说明及详细的例子开发程序。

环境指标
  工作温度:0℃~+70℃
保存温度:-40℃~ +85℃
工作湿度:5%~95%(相对湿度)
指纹采集性能指标
  传输速度:4.8帧/秒
图象分辨率:500DPI
图象属性:300*300点阵、256灰度级
供电方式:USB总线供电(USB口),并口需外接电源或从PS2口供电
功耗:155mA(典型峰值电流)
系统接口
  USB接口或并口
功能与特点:
  高分辨率的清晰指纹图象
高速图象传输
相对光学原理的同类产品,更能适应较苛刻的工作环境
提供SDK开发包,支持进一步的应用技术开发

FPS110E指纹传感器


  • FPS110E 下载芯片手册

    Veridicom半导体指纹传感器采用先进的半导体CMOS工艺,是世界领先的半导体指纹传感器。FPS110型半导体指纹传感器邮票般大小,其高灵敏度、高可靠性、高分辨率(500DPI)、低功耗、低价位特别适用于商业及户外指纹应用系统。
    对FPS110进行的独立测试实验显示经过300万次按压实验后,FPS110图象输出没有明显衰减,仍然工作稳定,性能良好。
    Veridicom公司的指纹产品,包括FPS110是IBM公司唯一选定的生物认证解决方案。



  • 主要特性 - 标准的CMOS工艺技术,低功耗、长寿命、免维护
    - 极小的封装尺寸:24mm×24mm×2.5mm
    - 低功耗:~100mW
    - 自带简单的微处理器接口,可方便集成到各种应用中去
    - 专利性的表面处理工艺可防止芯片化伤、抗腐蚀、抗磨损
    - 500DPI的高分辨率可兼容决大多数指纹应用标准
    - 可输出低噪声的清晰图象满足精确识别的需要
    - 内置8位A/D,可直接输出数字化图象信号
    - 提供开发包帮助用户迅速完成应用系统设计

  • 芯片开发包组成
  • - 5片FPS110芯片
    - 全套基于Windows平台的指纹算法开发包
    - 示例程序
    - 完整的文档
    - 技术支持

  • 规格
SDK系统需求
  • 奔腾以上的PC一台
  • Microsfot Weindows95/98/NT/2000
  • 5M以上的硬盘空间
尺寸
  • 0.6" x 0.6"图象采集面积,封装为1" x 1"
图象特性
  • 300×300点阵  500DPI
  • 欲了解FPS110一般的信息,请参阅FPS110彩页.
  • 欲了解FPS110详细的信息,请参阅FPS110数据手册.
  • 若想了解FPS110的可靠性能指标,请参阅FPS110传感器3,000,000次按压测试 报告

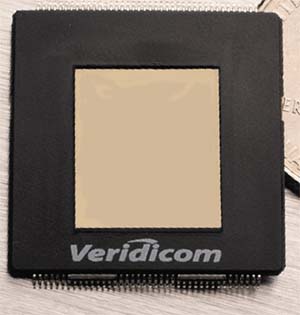

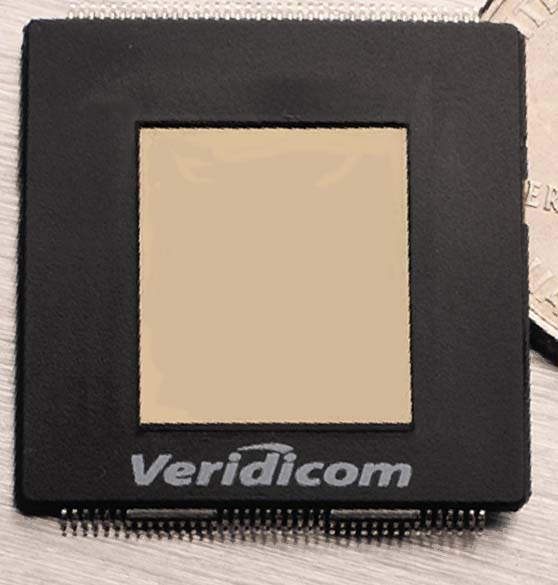

FPS200指纹传感器


专为电子商务中身份认证而设计的革命性产品 应用:
 l         移动指纹认证系统

l         膝上型电脑、PDAD等其他移动设备的安全登录
 l         网络、工作站、数据库的安全登录及安全操作
 l         电子商务、网上银行、网上证券、POS系统的交易安全
 l         家庭、办公室、汽车的门锁或门禁控制系统
 l         PKI的增强安全保护
 l         IC卡的强大安全补充
 l         移动电话的安全保护及安全交易


   Veridicom
公司推出的新一代FPS200固态指纹传感器是一个理想的接触式指纹认证的设备。它是一款专为嵌入式系统设计的高性能、低功耗、低价格指纹传感器,可以很方便地集成到各种Internet设备,如:便携式电脑、个人数字助理(PDA)、移动电话等。应用FPS200
,你就可以抛弃密码,但需要进行身份识别时,您只需用手指轻轻一按,就可以完成身份确认,由于指纹固有的随身携带、永不遗矢、无法复制、人人不同、指指相异等特点,因此将极大提供系统的安全性,更有效地保护了你的权益。

   FPS200Veridicom公司推出的第三代半导体指纹传感器。它是在吸收了已广泛应用的FPS110系列传感器优点的基础上,全新推出的新一代指纹传感器。FPS200在性能、尺寸、集成方便度等指标上建立了一套新的标准,是Veridicom半导体指纹传感器家族中重要的新成员。

适应更复杂的手指

   FPS200的图象搜索功能(ImageSeekTM)通过改变电容阵列的参数值可在1秒种以内扫描多幅指纹图象并自动选择最好的一幅。因此FPS200对人手指的适应面更广,可以获得各种类型手指(从干手指到湿手指)的高质量指纹图象,并能应用在各种气候条件下,甚至在高温或高湿度的环境下。由于成像质量的提高及稳定,大大减低了误识率(FAR)和拒识率(FRR),因此FPS200可应用在更广阔的领域。

坚固耐用的芯片表层

   FPS200表面运用Veridicom公司专利技术而制成,坚固耐用,可防止各种物质对芯片的划伤、腐蚀、磨损等。FPS200能承受超过8KV的静电放电(ESD)。因此FPS200可应用在苛刻的环境下。

更易于集成

   FPS200是第一个内置三种通信接口的指纹设备:USB口、微处理器单元接口(MCU)、串行外设接口(SPI)。 这使得FPS200可以方便集成到各种类型的设备中去,甚至不需要外部接口设备的支持。

   FPS200还内置其他电路单元,极大减少了芯片对软件的依赖。FPS200芯片的256×300传感阵列和全新的瘦封装不但提供了更小的外观尺寸,而且使阵列布局更合理,在减小传感器阵列数目的情况下没有降低图象尺寸及精度,同时也节约了芯片的成本。

低功耗设计

   FPS200在待命模式下的操作电流小于20uA,这在移动设备的应用中可节约电池的消耗,延长电池寿命。FPS200还有手指自动检测电路(AFD),但有手指按在传感器表面时,向主机发送一个中断信号。 AFD电路允许主机在没有指纹时也处在低共耗待命模式,只有当有手指时才唤醒主机进行处理,因此节省了整个系统的功耗,这种特性尤其满足依赖电池供电的嵌入式系统需要。

更方便地控制芯片

   FPS200芯片由256列和300行电容阵列组成,芯片内设计有两个采样保持电路用于指纹图象的采集。通过测量每个传感单元在每次充电后的电压值和放电后的电压值的差来获得每个传感单元的电容值。每次扑捉每行图象后,在该行内的每个传感单元内就有待数字化的电容值。因此通过改变放电电流大小和放电时间就可以改变FPS200的灵敏度。

提供多种接口

   FPS200芯片内直接提供三种接口电路:

   USBFPS200已内置了高速USB的核电路,不需要外部的USB控制器,因此使FPS200成为标准的USB设备。 FPS200USB模式下可支持13/秒的指纹图象采集传输速度。

   微处理器总线(MCU):通过增加自动递增列和地址寄存器的值以及模数转换的路径优化功能,FPS200内置的标准8位微处理器总线的性能大大加强,图象传输速度达到30/秒,可以满足对连续指纹图象采集和比对的需要。

   串行外设接口(SPI):FPS200内置的SPI接口可极大减小FPS20对硬件的依赖,只需要6条线就可以连接到带SPI接口的微处理器。在SPI模式下,FPS200的图象传输速度为10/秒。

高分辨率
 l         256×300阵列

l         1.28cm×1.50cm传感面积

l         500DPI分辨率

高速图象传输

l         30/秒(MCU模式)

l         13/秒(USB模式)
 l         10/秒(SPI模式)

坚固耐用的表面工艺

l         异常坚固的表面涂层
 l         ESD容忍度 >8kV

方便集成
 l         电容感应固态传感器
 l         标准CMOS工艺
 l         USBMCUSPI三个总线

低供耗

l         工作模式:35mA

l         待命模式:20uA

主要特征和优点

l         专为便携设备设计的更小的封装
 l         图象搜索技术(ImageSeekTM)即使在手指过干或过湿时仍能获得高精度的识别。

l         内置USB核、MCU模式和SPI通讯模式,减低整个系统的成本
 l         高强度的表面保护可以有效防止敲击、磨损、化学腐蚀等对芯片的损坏。
 l         手指自动检测(AFD)功能可以唤醒CPU,节约电能的消耗。
 l         内置8AD转换电路,最高可节约75%的电源消耗。

l         FPS200封装为只有1.4mm厚的塑料外壳,非常适用于各种Internet设备、便携设备和手机等。


下载芯片手册

DFZ-2002S光学脱机指纹模块

* 产品界面参考

* 产品特点
  低价格/高质量
PCB板直接固定在传感器背面,节省了空间
自带内存,模块本身可以储存150枚指纹
具备指纹采集、特征提取、匹配等指纹识别全部功能。
TTL电平的232接口,方便和单片机系统连接。

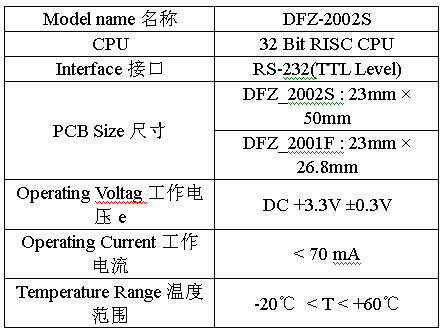

* 技术参数
  CPU : 32Bit RISC CPU(66MHz)
Interface : RS-232(TTL Level)
Life : Semipermanent
Capacity : 150
FRR : 0.1%
FAR : 0.00001%
Resolution : 560DPI
Size : 23mm X 28mm X 53mm
Weight : 22g
Operating Voltage : DC +3.3V
Operating Current : 120mA
Idle Current : < 70mA
Operating Temperature : -20℃ < T < +60℃

* 特别改善
  内置自动增益控制功能(AGD),可以自动条件背景光线,保证输出最佳的指纹图象。
即使在太阳光下也能正常工作,大大优于市面上其他公司产品。
使用最新版本的AT89C51 MICOM
扩充了通信规约,功能更完善。

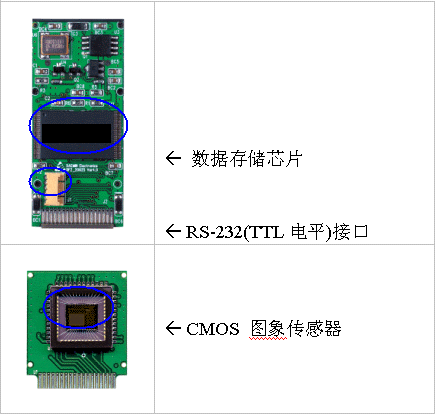

* 结构























YW402 ID考勤机
YW228指纹考勤机
Biotouch指纹门禁考勤机
Fingerprint Mouse

Fingerprint-HDD 指纹硬盘
EPASS168光学指纹仪
BioMouse FPS200『半导体指纹鼠标』 光学脱机指纹模块

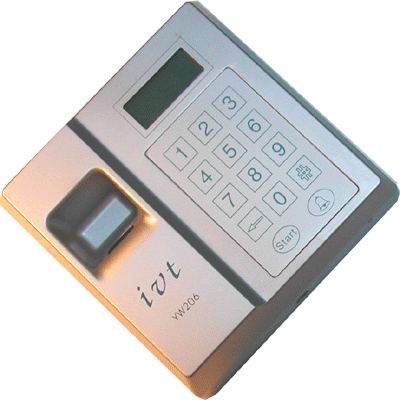

指纹锁 YW206脱机指纹门禁考勤机



掌形机系列
HandKey II
HandPunch
HandPunch2000
HandPunch3000
HandPunch4000
ID3D-R/RW
BioTouch指纹机系列

iGuard指纹机

桌 面 产 品

Fingerprint-HDD[指纹硬盘]
BioMouse FPS200『指纹鼠标』
指纹采集仪
EPASS168光学指纹仪
EPASS200半导体指纹仪
指纹脱机模块/采集芯片
光学指纹脱机模块
FPS200指纹芯片

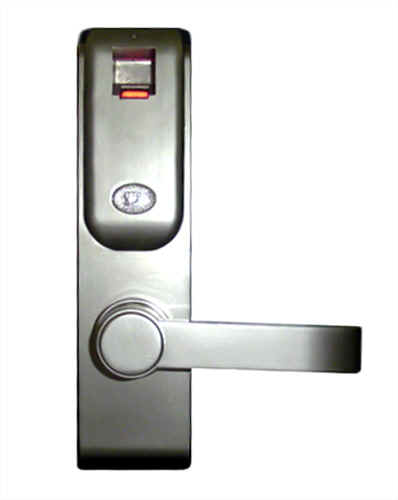

指 纹 锁

EPASS002
EPASS005

其 它 产 品

监控系统
IC卡系列
三棍转闸机
IC卡一卡通

指纹仪(联机产品)
指纹采集仪100
指纹采集仪200
指纹采集仪300
指纹采集仪310(IC卡)
指纹鼠标
指纹终端机(嵌入式)
Biotouch200
Biotouch300
Biotouch320
指纹芯片
FPS110E
FPS200
FPS310
指纹开发接口程序
指纹模块
指纹算法DK
指纹应用
指纹硬盘
指纹生物密码
指纹登录操作系统
指纹保护程序和屏保
办公考勤系统
办公会议签到系统
掌形产品
HandKeyII门禁机
HandKey门禁机
指纹应用解决方案
统一集中指纹身份认证管理系统
指纹身份认证实现单点登录SSO
WEB环境下统一身份认证与用户管理


  BioTouch 300
   指纹开门,更具安全性
   独立连续工作,稳定性好
   不关门提醒、掉电提示
   支持多用户、多部门组合开门
   有人受迫开门,使用报警手指可以报警
   分时段管理,支持远程控制
   具有短信通功能
   能提供考勤原始记录,方便考勤使用者


  一、系统介绍

BioTouch是基于互联网技术的指纹门禁/考勤机,其核心涵盖目前两个最前沿的技术;互联网络通讯和生物识别,它将高速网络处理单片机和嵌入式光学指纹识别系统完美结合,给人们带来安全、便捷、稳定、便宜的新一代指纹门禁系统。
BioTouch采用新一代光学指纹传感器,性能更稳定,可以适应复杂环境的作业运行。BioTouch利用以太网的组网模式,可以满足网络化的应用。采用先进的TCP/IP传输协议,通信更稳定、传输速率更高。
BioTouch体现了"以人为本"的设计理念;四行中文液晶显示、30度斜角指纹采集窗口、两种安装方式、两种门控输出接口、中文短信息、以及,实时滚动公告信息等都是从方便用户角度出发的。

二、系统主要功能介绍

指纹开门,更具安全;
独立连续工作,稳定性好;
支持多用户、多组别组合开门;
分时段管理,让管理更具科学;
不关门提醒;掉电提示功能 ;
具备输入报警手指,如果有人受迫开门,使用报警手指可以报警。以达到保护集体及个人的生命财产安全;
支持远程控制,让您千里之外,也可随时管理;
具有短信通功能,如果您需要通知同事或发布一些消息,可以直接在电脑上输入,当同事用指纹开门时,就能一览您的留言;
能提供考勤原始记录,方便考勤使用者。 三、系统特点

BioTouch采用世界领先的嵌入式光学指纹采集器DFZ,该采集器扫描指纹的速度很快,使用非常方便。

采集器利用微型三棱镜(CCD)的全反射原理,光源从棱镜反射按在一个采集器的手指。当人的手指按压在玻璃表面上,由于指纹的脊和谷的压力不同而改变了CCD的表面;反射光线由CCD获得,反射光的数量依赖于压在玻璃表面指纹的脊和谷的深度和皮肤与玻璃间的油脂。经过处理就形成指纹图像。由指纹的形成原理我们可以得出两个基本特点:一是获取的指纹是三维的而非平面的;二是获取的指纹是活体的,非含有油脂的手指弹性按压是取不到指纹图像的。Biotouch性能参数:

1 电气参数
1.1 输入电压范围 直流12V ±20%
1.2 平均功耗 2VA
1.3 最大功耗 3VA
1.4 继电器负载能力 最大1A/24Vdc
1.5 工作环境温度范围 -20℃~60℃
1.6 工作环境相对湿度 5%~95%
2 性能参数
2.1 图象分辨率 560 DPI
2.2 服务器负载能力 100台以上
2.3 单枚指纹处理速度 < 1秒
2.4 误识率(FAR) 0.00001%
2.5 拒识率(FRR) 0.1%(正常按压)
2.6 开门时间 可调,最长99.99秒
2.7 存储指纹记录 25,000枚
2.8 比对方式 1:1或者1:N(20人)
2.9 网络传输速率 1.5M bit/秒
( 注:以上数据均为在PⅢ 900 + 128MB内存环境下测试取得方向、位置要求:平放,手指与采集器接触面积>1/3 )
1、网络接口 以太网接口(RJ45)
2、外型尺寸 110(mm) x 190(mm)x 38(h)(mm)
3、液晶显示区 62 (mm) x 44 (mm)
4、指纹接受平面角度 ± 30度
5、外壳材料 塑胶





更多产品请看本公司产品专用网站:欢迎索取免费详细资料、设计指南和光盘 ;产品凡多,未能尽录,欢迎来电查询。

中国传感器科技信息网:http://www.sensor-ic.com/

工控安防网:http://www.pc-ps.net/

消费电子专用电路网:http://www.sunstare.com/传感器销售热线:

    地址:深圳市福田区福华路福庆街鸿图大厦9732室

    电话:0755-83376489 83376549 83607652 83370250   83370251

    传真:0755-83376182  (0)13902971329  MSN: SUNS8888@hotmail.com

    邮编:518033   E-mail:szss20@163.com     QQ: 195847376

    深圳赛格展销部:深圳华强北路赛格电子市场9583号         电话:0755-83665529   13823648918

    北京分公司:北京海淀区知春路132号中发电子大厦3097     TEL  18927445855  13823791822  FAX010-62543996

    上海分公司:上海市北京东路668号上海賽格电子市场地下一层D25号        TEL  56703037  13823676822  FAX021-56703037

    西安分公司:西安高新开发区20(中国电子科技集团导航技术研究所)     西安劳动南路88号电子商城二楼D23

            TEL  18926764199  FAX:029-77678271
