XM-SHU-31 系列超声波物位仪

一. 超声波物位计工作原理:

超声波物(液)位计由超声波传感器及电子变送器单元构成。传感器安装于容器上部,在电子单元的控制下,传感器向被测物体发射一束超声波脉冲。声波被物体表面反射,并被传感器接收转换为电信号。从超声波发射到重新被接收,其时间与传感器至被测物体的距离成正比。电子单元检测该时间,并根据已知的声速计算出被测距离。通过 CPU 的运算就可得出物位值。超声波在气体中的传播速度受气体温度所影响,因此物位计工作时需要检测气体温度,对声速进行补偿,以保证测量精度。

二. 主要技术参数

型 号

XM-SHU-31

压 力

4个大气压以下

测量范围

0~5、0~10m

仪表显示

自带 LCD显示液位或空间距离

盲 区

0.35m~0.5m

模拟输出

4~20mA回路供电

测距精度

0.3%

环境温度

- 20℃ ~ +60℃

测距分辨率

1mm

防护等级

IP65

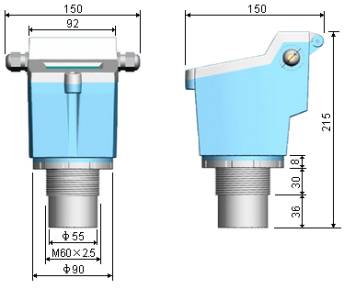

三 .外型安装尺寸

探头尺寸会根据换能器量程的不同而有所改变,若有不同会预先告知)

四 .安装与接线

1)仪表安装高度,应小于选购仪表的量程 。

2)换能器发射面到最高液位的距离(即盲区),应大于选购仪表的盲区。

3)换能器的发射面应该与液体表面保持平行。

4)换能器的 安装位置应尽量避开正下方进、出水口等液面有剧烈波动的位置。

5)若池壁或罐壁不光滑,仪表需离开池壁或罐壁0.5m以上。

6)仪表自身虽然带有防雷器件,但仪表在多雷地区使用时最好在仪表的进出线端另加装专用的防雷装置。

7)仪表在特别炎热、寒冷的地方使用,即周围环境温度有可能超出仪表的工作要求时,最好在仪表周围

加设防高低温装置 。


五 .调试方法

Mode 菜单键。 按【 Mode】出现密码界面,输入密码进入菜单,在设置时按【Mode】:取消设置, 设置完毕后,按【Mode】键退出菜单。

】 : 下翻键和数字键。在菜单中,该键作为菜单的下翻键用,在更改数据时,该键作为数字键用。

】 : 移位键和上翻键。在菜单中,该键作为菜单的上翻键用,在更改数据时,该键作为移位键用。

OK 确认 键。选择菜单或确认选项和数据。

仪表上电后,按【 Mode】进入菜单设置:

【 PASS】密码(第一位输入1,即密码为1000按【OK】进入菜单)。

【 P 01】液位标定。仪表首次安装完毕后,必须在此输入液位的实际高度。

【 P 02】 20mA设置。在此输入20mA对应的最高液位。

【 P 03】选择仪表显示模式。“00”显示液位;“01”显示距离;“02”显示距离和气温。

【 P 04】探头高度。在此 可查看探头高度是否符合现场情况,也可用于液位标定。

【 P 05】选择仪表的反应速度。 “ 00”最快;“01”较快;“02”中速;“03”慢速。液位变化速度越快,相应要求仪表反应的速度越快。仪表反应速度越快,仪表显示数据跳动越大;相反,仪表反应速度越慢,仪表显示数据越稳定,请用户谨慎选择。

【 P 06】盲区设置。 更改仪表盲区可以适应现场一些复杂工况。例如,可以避开探头附近凸起物对仪表的影响。

【 P 07】校准4mA电流。

【 P 08】校准20mA电流。

【 P 09】检测4~20mA电流。

设置完毕后,按【 Mode】键退出菜单设置。

六.选型表

XM-SHU-31
  Y 一体化型(测量、 4-20mA输出一体化) 结构型式
  -05 5米 测量范围
-08 8米
-12 12米
  N 普通防腐型 防腐等级
F 聚四氟乙烯防腐型


D

24VDC供电 供电电压

A

220VAC


RL

继电器输出 报警选择

W

无报警
  RS485 RS485隔离通讯接口 通讯接口
XM-SHU-31 Y -05 N D RL RS485   选型举例
