| 一、 产品介绍： |
二、 实物图例： |
CYB1151系列电容式差压/压力变送器是一种极为可靠的工业仪表产品，它选用单面或双面不锈钢或钽隔离膜片的高精度、高稳定性电容式力敏芯片，经严格精密的温度补偿、线性补偿、信号放大、V/I转换，逆极性保护、压力过载限流等信号处理，将差压、压力、流量等参数可靠地转换成工业标准的4~20mA或0~10mA信号输出。
该变送器可和自动化仪表及计算机测控系统进行接口，实现生产过程中对腐蚀性气体、液体、蒸汽、压力、液位、流量等参数的自动测量和控制。广泛用于石油、化工、治金、电力等领域。 |
 |
三、 技术参数：
|
量程
（Ka)
|
压 力
|
0～
1.3～41370
|
|
微 差 压
|
0.125～1.5
|
|
差 压
|
0～1.3、6.2、7.5、31.1、37.4、70、117、186.8、345、690、1170、2068、6890
|
|
高静压差压
|
0～6.2、31.3、37.4、70、117、186、345、690、1171、2.68
|
|
静压和
超压极限
(Mpa)
|
微 差 压
|
6.89，法兰耐压68.9 |
|
差 压
|
单向最大压力31.2，最大工作静压31.2法兰耐压68.9 |
|
高静压差压
|
13.8，法兰耐压68.9 |
|
输 出 信 号
|
4～20 mA (1～5V) 二线制 |
|
0～10 mA (1～5V) 三线制 |
|
精 度
|
0.2、 0.25、 0.5
|
|
非线性迟滞重复性
|
≤0.2、 ≤0.25、 ≤0.5（%FS）
|
|
|
≤0.01 ≤0.02
≤0.03（%FS/℃）
|
|
|
≤0.1 ≤0.3 ≤0.5（%FS/年）
|
|
|
≤0.2
≤0.25 ≤0.5（微差压）（%FS/年） |
|
|
+ 24 （v）
|
|
存 储 温 度
|
|
|
工 作 温 度 |
－40～＋104（℃） |
|
测 量 介 质 |
与316L兼容的所有腐蚀性介质 |
|
膜 片 材 料 |
316L不锈钢；钽 |
|
法 蓝 和 接 口
|
碳钢镀镉，316L不锈钢 |
|
防 爆 等 级
|
DIIBT5和iaIICT6 |
|
| 四、特
点：
|
1、精度高
2、可靠性好
3、量程可调范围大，且带有正负迁移机构
4、过载性能好
5、具有可调阻尼装置，可以用于脉动流体的测量
6、可以附加三位半液晶显示器和指针式显示表
|

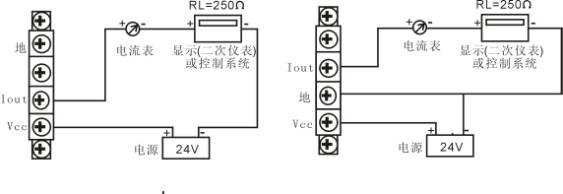

| 五、电器连接：
|
|

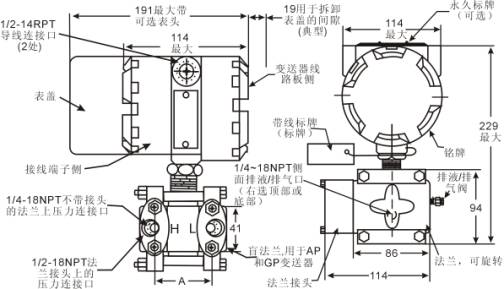

| 六、外型结构：
|
|
|
量 程
|
法兰间中心距离“A”（毫米）
|
|
3、4、5
|
54
|
|
6、 7
|
56
|
|
8
|
57
|
|
9
|
58
|
|
0
|
59
|
|
|
|
|
