											Sumitomo/Eudyna/FUJITSU






















									- GaN HEMTs for Radar

For Radar
Features
- Designed for S-band Radar Applications
 - 50 ohm matched
 - Broadband Operation: 400 - 600MHz
 - High Operating Voltage: 50V
 - High Power: Up to 600W
 - High Efficiency: 50%
 - High Gain
 - Low Thermal Resistance (Rth)


-

MK
															Package  -

IV
															Package  -

M1B
															Package

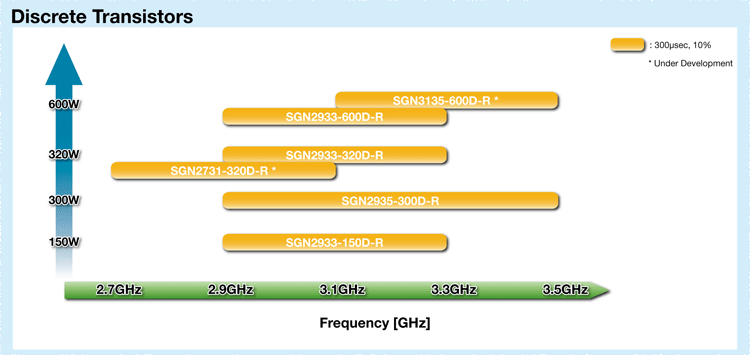

Specifications
| Part Number | Frequency (GHz)  |
																Pout min. (W)  |
																Power Gain min. (dB)  |
																Efficiency Typ. (%)  |
																VDS (V)  |
																lDS(DC) (mA)  |
																Outline/ Package Code  |

|---|---|---|---|---|---|---|---|
| SGN2731-320D-R* | 2.7-3.1 | 320 | 13 | 50 | 50 | 1500 | IV |
| SGN2933-150D-R | 2.9-3.3 | 150 | 13.8 | 50 | 50 | 750 | |
| SGN2933-320D-R | 2.9-3.3 | 320 | 13 | 50 | 50 | 1500 | |
| SGN2933-600D-R | 2.9-3.3 | 600 | 12.8 | 50 | 50 | 3000 | M1B |
| SGN2935-300D-R | 2.9-3.5 | 300 | 12.8 | 48 | 50 | 1500 | IV |
| SGN3135-600D-R* | 3.1-3.5 | 600 | 12.8 | 48 | 50 | 3000 | M1B |
- * Under Development
 - Pulse Operation : Pulse Width 300μsec, Duty 10%
 - Note: Tc (op)=+25°C

Specifications (Driver Stage)
| Part Number | Frequency (GHz)  |
																P3dB min. (dBm)  |
																GL min. (dB)  |
																η@P3dB Typ. (%)  |
																VDS (V)  |
																lDS(DC) (mA)  |
																Outline/ Package Code  |

|---|---|---|---|---|---|---|---|
| SGNE010MK | 3.5 | 40.5 | 16 | 55 | 50 | 100 | MK |
- Note: Tc (op)=+25°C
