热释电红外传感器主要是由一种高热电系数的材料,如锆钛酸铅系陶瓷、钽酸锂、硫酸三甘钛等制成尺寸为2*1mm的探测元件。在每个探测器内装入一个或两个探测元件,并将两个探测元件以反极性串联,以抑制由于自身温度升高而产生的干扰。由探测元件将探测并接收到的红外辐射转变成微弱的电压信号,经装在探头内的场效应管放大后向外输出。为了提高探测器的探测灵敏度以增大探测距离,一般在探测器的前方装设一个菲涅尔透镜,该透镜用透明塑料制成,将透镜的上、下两部分各分成若干等份,制成一种具有特殊光学系统的透镜,它和放大电路相配合,可将信号放大70分贝以上,这样就可以测出10~20米范围内人的行动。品种全、型号多,可供选择的余地大。应用于人体感应开关、报警器等自动开关领域。

SUNSTAR系列红外感应模块感应开关感应灯选型手册      微波传感器微波感应开关微波感应灯选择指南

热释电红外传感器

RE200B  D203S KP500B
D203B LHI778 LHI878
LHI968 PD532 PD632
PYD1978 RE46B  KP506B
SIR300B  SIR400B  TS-1NMB

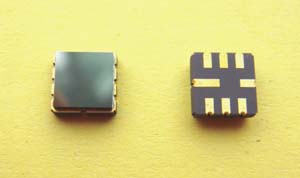

ZTP-135SR 贴片型PYD5190 / 5790  数字传感器PYD1788/PYD1798

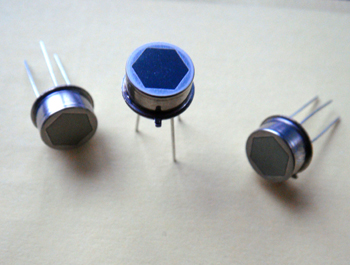

 四元热释电传感器LHI1128
D205B



KP500B
KP506B
RE200B
D203S
D203B
LHI968
LHI778
D204S
  • LHI878

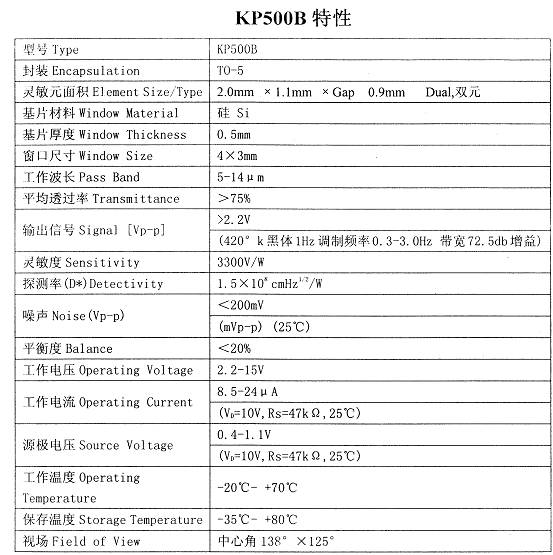

产品名称:KP500B    产品类别:热释电红外传感器系列
  产品描述

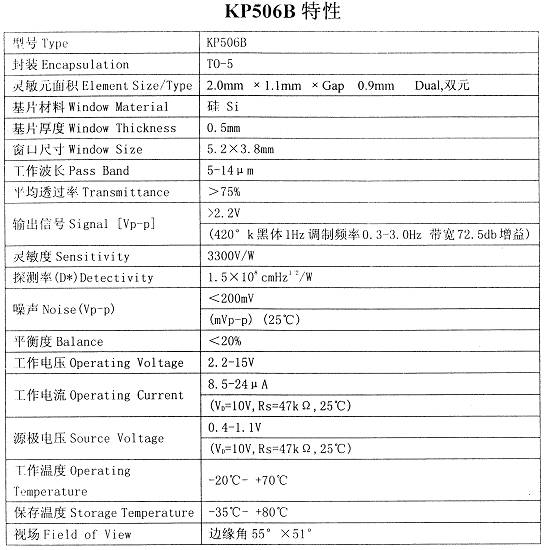

产品名称:KP506B    产品类别:热释电红外传感器系列
  产品描述

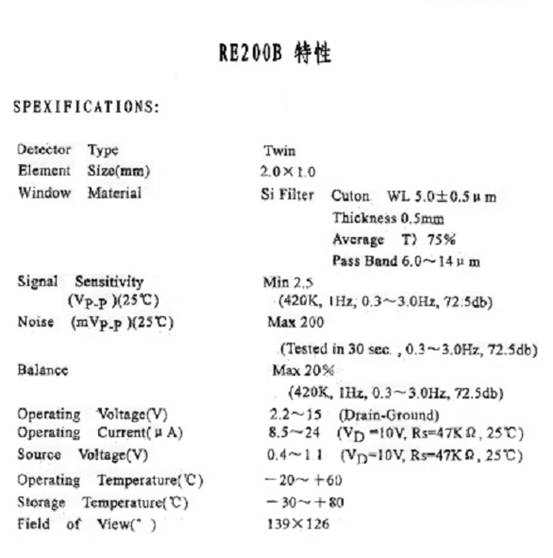

产品名称:RE200B    产品类别:热释电红外传感器系列
  产品描述

产品名称:D203S    产品类别:热释电红外传感器系列
  产品描述

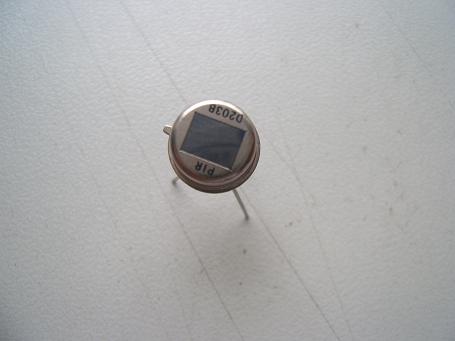

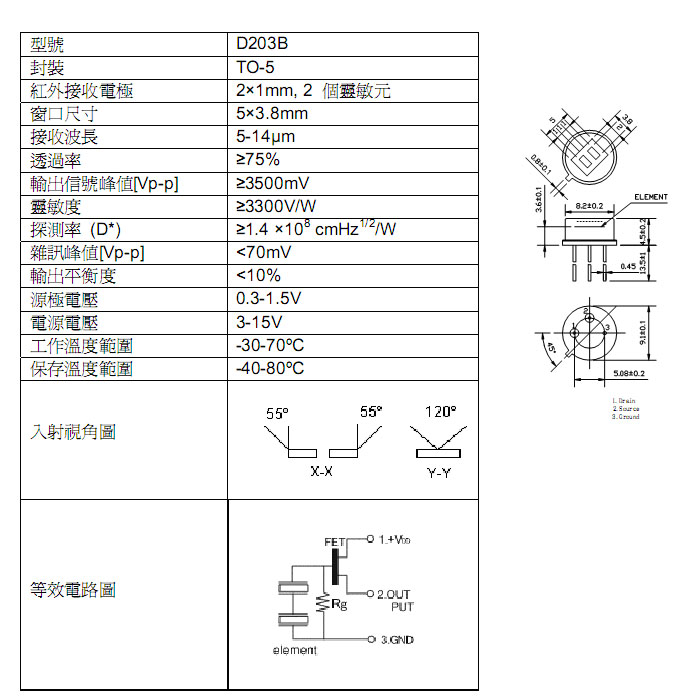

产品名称:D203B    产品类别:热释电红外传感器系列
  产品描述

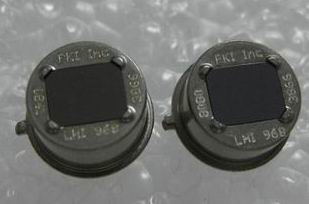

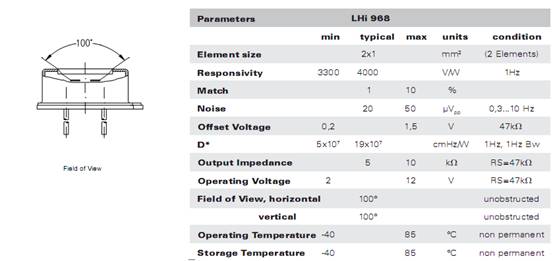

产品名称:LHI968    产品类别:热释电红外传感器系列
  产品描述

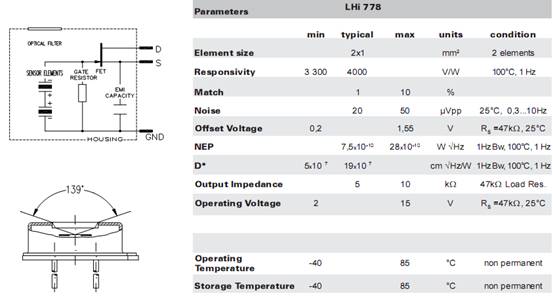

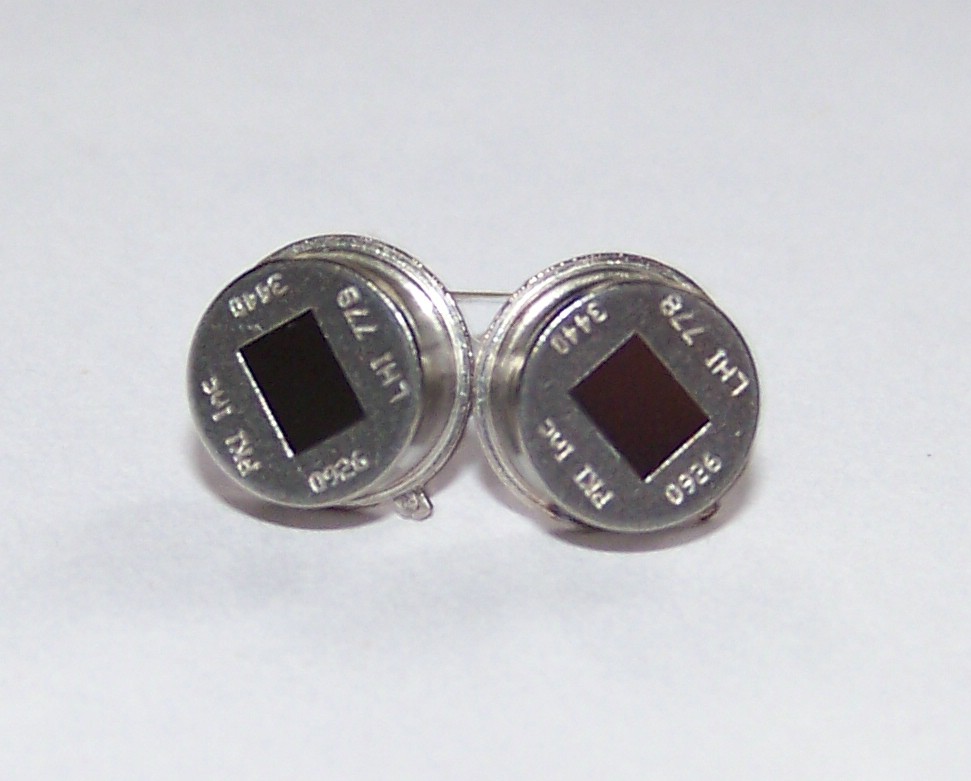

产品名称:LHI778    产品类别:热释电红外传感器系列
  产品描述





光敏传感器是具有光敏特性的PN 结受到光辐射时,形成光电流,由此产生的光生电流由基极进入发射极,从而在集电极回路中得到一个放大了相当于β倍的信号电流。,与光敏二极管相比,具有很大的光电流放大作用,即很高的灵敏度。    具备了光敏电阻的特性,在开关电路中可以代替光敏电阻,最大的优点就是环保、一致性好。

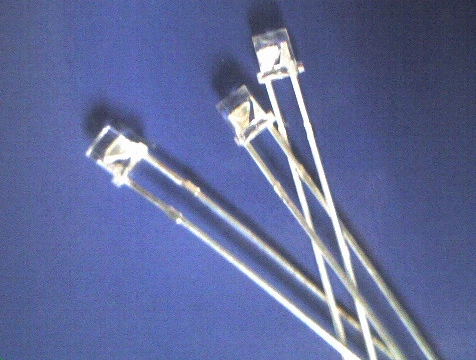

光敏管
OE304HP
OE504HP

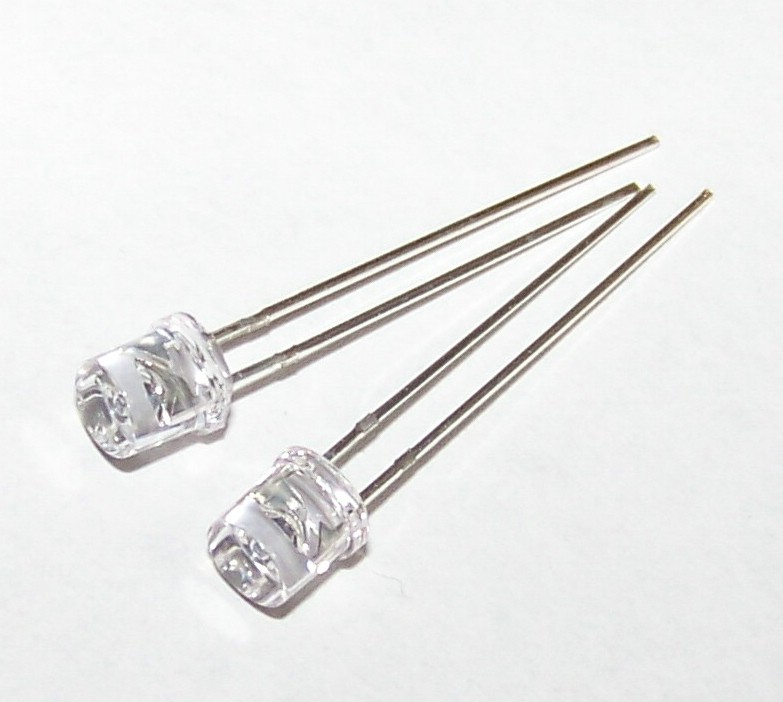

环保光敏电阻
热释电红外传感器
热电堆传感器



3mm光敏电阻 5mm光敏电阻 MI3-P
MI5-P 菲涅尔透镜-平板 菲涅尔透镜-球面


人体被动式热释电红外传感器介绍和应用
( 发布时间:2010-1-19 访问次数:79 )
在电子防盗、人体探测器领域中,被动式热释电红外探测器的应用非常广泛,因其价格低廉、技术性能稳定而受到广大用户和专业人士的欢迎。

被动式热释电红外探头的工作原理及特性:

人体都有恒定的体温,一般在37度,所以会发出特定波长10UM左右的红外线,被动式红外探头就是靠探测人体发射的10UM左右的红外线而进行工作的。人体发射的10UM左右的红外线通过菲泥尔滤光片增强后聚集到红外感应源上。红外感应源通常采用热释电元件,这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡,向外释放电荷,后续电路经检测处理后就能产生报警信号。

1)这种探头是以探测人体辐射为目标的。所以热释电元件对波长为10UM左右的红外辐射必须非常敏感。
2)为了仅仅对人体的红外辐射敏感,在它的辐射照面通常覆盖有特殊的菲泥尔滤光片,使环境的干扰受到明显的控制作用。

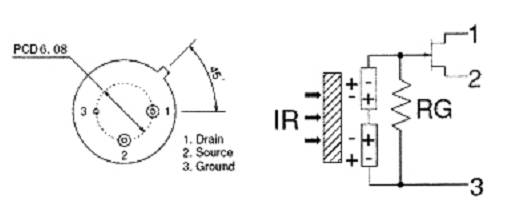

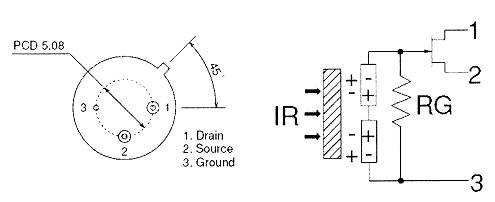

3)被动红外探头,其传感器包含两个互相串联或并联的热释电元。而且制成的两个电极化方向正好相反,环境背景辐射对两个热释元件几乎具有相同的作用,使其产生释电效应相互抵消,于是探测器无信号输出。
4)一旦人侵入探测区域内,人体红外辐射通过部分镜面聚焦,并被热释电元接收,但是两片热释电元接收到的热量不同,热释电也不同,不能抵消,经信号处理而报警。

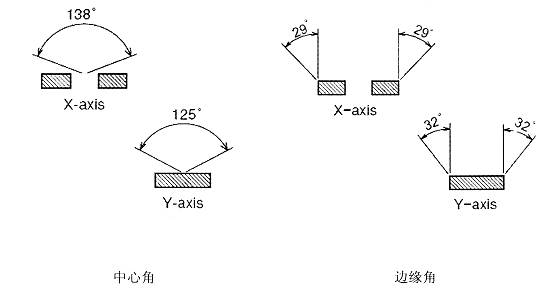

5)菲泥尔滤光片根据性能要求不同,具有不同的焦距(感应距离),从而产生不同的监控视场,视场越多,控制越严密。


被动式热释电红外探头的优缺点:

优点:
本身不发任何类型的辐射,器件功耗很小,隐蔽性好。价格低廉。

缺点:
◆容易受各种热源、光源干扰
◆被动红外穿透力差,人体的红外辐射容易被遮挡,不易被探头接收。
◆易受射频辐射的干扰。
◆环境温度和人体温度接近时,探测和灵敏度明显下降,有时造成短时失灵。

抗干扰性能:
1。防小动物干扰
探测器安装在推荐地使用高度,对探测范围内地面上地小动物,一般不产生报警。
2。抗电磁干扰
探测器的抗电磁波干扰性能符合GB10408中4.6.1要求,一般手机电磁干扰不会引起误报。
3。抗灯光干扰
探测器在正常灵敏度的范围内,受3米外H4卤素灯透过玻璃照射,不产生报警。

红外线热释电传感器的安装要求:
  红外线热释电人体传感器只能安装在室内,其误报率与安装的位置和方式有极大的关系.
正确的安装应满足下列条件:

1。红外线热释电传感器应离地面2.0-2.2米。
2。红外线热释电传感器远离空调, 冰箱,火炉等空气温度变化敏感的地方。
3。红外线热释电传感器探测范围内不得隔屏、家具、大型盆景或其他隔离物。
4。红外线热释电传感器不要直对窗口,否则窗外的热气流扰动和人员走动会引起误报,有条件的最好把窗帘拉上。红外线热释电传感器也不要安装在有强气流活动的地方。

红外线热释电传感器对人体的敏感程度还和人的运动方向关系很大。红外线热释电传感器对于径向移动反应最不敏感, 而对于横切方向 (即与半径垂直的方向)移动则最为敏感. 在现场选择合适的安装位置是避免红外探头误报、求得最佳检测灵敏度极为重要的一环。
