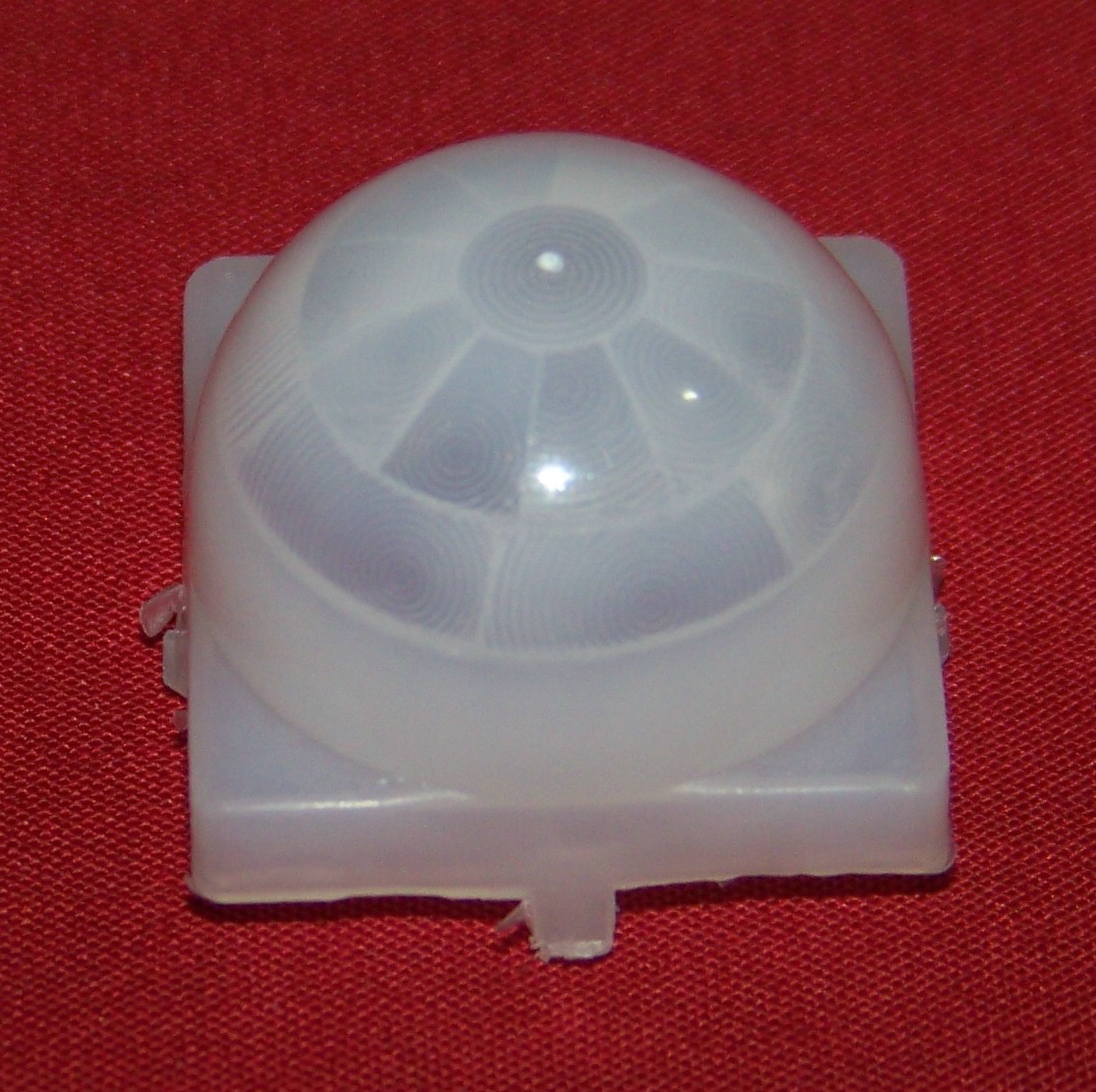

菲涅尔透镜,简单的说就是在透镜的一侧有等距的齿纹.通过这些齿纹,可以达到对指定光谱范围的光带通(反射或者折射)的作用.传统的打磨光学器材的带通光学滤镜造价昂贵。菲涅尔透镜可以极大的降低成本。典型的例子就是PIR(被动红外线探测器)。PIR广泛的用在警报器上。如果你拿一个看看,你会发现在每个PIR上都有个塑料的小帽子。这就是菲涅尔透镜。小帽子的内部都刻上了齿纹。这种菲涅尔透镜可以将入射光的频率峰值限制到10微米左右(人体红外线辐射的峰值)。

常用菲涅尔透镜尺寸规格选择总表涅菲尔透镜选购资料1 菲涅尔透镜选购资料2 菲涅尔透镜选购资料3 菲涅尔透镜选购资料4菲涅尔透镜选购资料5 Ф30mm以下半球形系列 Ф30mm以上半球形系列 方形透镜系列 圆片状透镜系列
特殊形状系列 特殊功能系列
红外测温仪专用菲涅尔透镜
LED 聚光透镜详细资料下载     菲涅尔透镜(总表)

亚克力菲涅尔透镜1
PE菲涅尔透镜




菲涅尔镜片是根据法国光物理学家FRESNEL发明的原理采用电镀模具工艺和PE(聚乙烯)材料压制而成。镜片(0.7mm厚)表面刻录了一圈圈由小到大,向外由浅至深的同心圆,从剖面看似锯齿。圆环线多而密感应角度大,焦距远;圆环线刻录的深感应距离远,焦距近。红外光线越是靠进同心环光线越集中而且越强。同一行的数个同心环组成一个垂直感应区,同心环之间组成一个水平感应段。垂直感应区越多垂直感应角度越大;镜片越长感应段越多水平感应角度就越大。区段数量多被感应人体移动幅度就小,区段数量少被感应人体移动幅度就要大。不同区的同心圆之间相互交错,减少区段之间的盲区。区与区之间,段与段之间,区段之间形成盲区。由于镜片受到红外探头视场角度的制约,垂直和水平感应角度有限,镜片面积也有限。镜片从外观分类为:长形、方形、圆形,从功能分类为:单区多段、双区多段、多区多段。

菲涅尔透镜作用有两个:一是聚焦作用,即将热释红外信号折射(反射)在PIR上,第二个作用是将探测区域内分为若干个明区和暗区,使进入探测区域的移动物体能以温度变化的形式在PIR上产生变化热释红外信号。

菲涅尔透镜

LED透镜





型号:150f120
直径:150mm
焦距:120
材料:PMMA
环距:0.5
厚度:2mm
型号:48mm三合一15度透镜
材质 ABS
外形尺寸 48*18.8(mm)
适用范围 射灯


单孔大功率LED透镜31.5X26


型号:L-269
直径:269mm
焦距:83/125
材料:PMMA
环距:0.25
厚度:2mm
型号:L-2815
直径:28mm
焦距:15
材料:PMMA
环距:0.4
厚度:2mm
型号:L-3818
直径:38mm
焦距:18
材料:PMMA
环距:0.3
厚度:2mm

型号:L-3821
直径:38mm
焦距:21
材料:PMMA
环距:0.3
厚度:2mm
型号:L-4435
尺寸:44*42*35.5
焦距:35
材料:PMMA
环距:0.5
厚度:2mm
型号:L-5127
直径:51mm
焦距:27.5
材料:PMMA
环距:0.5
厚度:2mm
型号:L-5235
直径:52mm
焦距:35
材料:PMMA
环距:0.5
厚度:2mm
型号:L-6324
直径:63mm
焦距:24
材料:PMMA
环距:0.26
厚度:2mm


多孔大功率LED透镜43X20


型号:路灯透镜120X45度
材料:PMMA
耐温:-30、+90度
透光率:93%
所配光源:流明、 汉半、威天等
标准:SGS/ROHS环保认证
特点:,光斑均匀,无黑点,无阴影透光率非常高,可以最大限度的发挥LED的光线利用率。适用于城市道路、公路道路、花园道路等,是路灯透镜的最佳选择。
产品规格:长29.9MM 宽11MM  高度9.2MM   角度120*45度

型号:cree路灯透镜90X45度
材料:PMMA
耐温:-30、+90度
透光率:93%
所配光源:CREE
标准:SGS/ROHS环保认证
特点:,光斑均匀,无黑点,无阴影透光率非常高,可以最大限度的发挥LED的光线利用率。适用于城市道路、公路道路、花园道路等,是路灯透镜的最佳选择。
产品规格:长34MM 宽16.6MM  高度10MM角度120*45度
型号:路灯透镜90X45度
耐温:-30、+90度
透光率:93%
所配光源:流明、汉半、威天等
标准:SGS/ROHS环保认证
特点:,光斑均匀,无黑点,无阴影透光率非常高,可以最大限度的发挥LED的光线利用率。适用于城市道路、公路道路、花园道路等,是路灯透镜的最佳选择。
产品规格:长39.4MM宽15MM 高度11.7MM 角度90*45度
菲涅尔放大镜(A)

M210: 189x70MM
厚度:0.5MM材料:PVC



 M225: 160*67MM
厚度:0.5MM 0.7MM材料:PVC

M225: 160*67MM
厚度:0.5MM 0.7MM材料:PVC

M182: 182x64MM
厚度:0.5MM材料:PVC

M210-70: 189x65MM
厚度:0.5MM材料:PVC

M189: 189x65MM

厚度:0.5MM材料:PVC

M205-U: 186x65MM
厚度:0.5MM材料:PVC

M205: 188x65MM
厚度:0.5MM材料:PVC

M205-1: 188x65MM
厚度:0.5MM材料:PVC

M190: 190x65MM
厚度:0.5MM材料:PVC

M218: 140x37MM
厚度:0.45MM材料:PVC 3g

M209: 160x52MM
厚度:0.5MM材料:PVC

M209: 160x52MM
厚度:0.5MM材料:PVC

M209: 160x52MM
厚度:0.5MM材料:PVC





       菲涅尔放大镜(B)



    M005:150*78MM
   厚度:1.1MM材料:
PVC



    M0013:143.5*42MM
    厚度:1.0MM 材料:
PVC



    M003:95.5*49MM
    厚度:1.2MM 材料:PVC

    M002:85*54*1MM
   厚度:1.0MM材料:
PVC

M006:160*53*1.1MM

厚度:1.1MM材料:PVC

   M008:86*54*MM

  厚度:1.1MM材料:PVC

      M0014:80*28*MM
    厚度:0.7MM材料:
PVC

M009:121*37*MM

厚度:1.1MM材料:PVC

   M002:85*54*1MM

   厚度:1.0MM材料:PVC

     M004:76.5*54MM
    厚度:1.4MM材料:
PVC

       M0010:132*88*1.7MM
    厚度:1.7MM材料:PVC 3g

    M001:200*100MM
   厚度:1.8MM材料:PVC

     M0011:180*165MM
    厚度:1.7MM材料:PVC



     M007:85*54MM
    厚度:1.7MM材料:
PVC

    M0013

        厚度:0.5MM材料:PVC料:







   M0014  厚度:0.5MM材料:PVC

红外感应反射镜



亚克力透镜是一款以亚克力为原料,根据客户产品的需求,通过专业技术人员精确设计模具,制作而成的改变光的传播的产品。它广泛运用于太阳能灯具、舞台灯光、投影仪等产品。

亚克力菲涅尔透镜参数

透射式菲涅尔透镜

单位:mm

序号

型号

规格

焦距

环距

备注

1

2801901

280×280

190/398

0.5

防眩光

2

2801750

280×280

175/380

0.5



3

3102301

310×310

230/326

0.5

防眩光

4

2851901

285×285

190/398

0.5

防眩光

5

3053652

305×305

365/365

0.5



6

3103531

310×310

402/312

0.5



7

3053651

305×305

365/365

0.5

防眩光

8

3053650

305×305

365/365

0.5



9

3102201

310×310

326/220

0.5

防眩光

10

3053481

305×305

348/348

0.5

防眩光

11

260510

420×260

510

0.5

偏心

12

113235

138×113

235

0.5

偏心

13

113135

138×113

185

0.5



14

1802100

240×180

310/210

0.5



15

2402350

310×240

326/235

0.5



16

2802203

280×280

326/220

0.5

对角363

17

2802200

280×280

326/220

0.5

对角360

18

2802123

280×280

326/212

0.5

对角363

19

2802120

280×280

326/212

0.5

对角360

20

3102350

310×310

326/235

0.5



21

3102200

310×310

326/220

0.5



22

3102140

310×310

326/214

0.5







反射式菲涅尔透镜

序号

型号

规格

焦距

环距

备注

1

2923531

292×292

-353

0.35



2

2851750

285×285

-175

0.35

圆角

3

2801451

280×280

-145

0.35

圆角

4

2841450

284×284

-145

0.35

圆角

5

2851451

285×285

-145

0.35

直角

6

2981451

298×298

-145

0.35

直角

7

2923751

292×292

-375

0.35



8

2923881

292×292

-388

0.35



9

2833690

283×283

-369

0.35

红外感应透镜 (Fresnel lens) 是由聚烯烃材料注压而成的薄片,镜片表面一面为光面,另一面刻录了由小到大的同心圆,它的纹理是利用光的干涉及扰射和根据相对灵敏度和接收角度要求来设计的,透镜的要求很高,一片优质的透镜必须是表面光洁,纹理清晰,其厚度一般在 1mm 左右,特性为面积较大,厚度薄及侦测距离远。 专业生产红外感应透镜:7601-15,7703,7706,7707-1,7704-2,7804,7805,7903,7904,7803,7905,7707-5,7708-1,7704-2B,8603-4B,8031,7707-15,8031,8403-3,8003-1C,9002,7709-6,7709-7,2814,8140,8160,8180,8109,7601-48100,8100P,8921,8035,8201-9,8220,8037,8015,8650,8650P,8308-1,8308-2,8308-3,8308-4,8120-1,8120-2,8120-3,8120-4,8240,8222,8208,8280,8360,7708-9,7809-5,8801-1,8801-2,8801-3,7709-1,8102-2,8102-4,8003-1,8003-2,001,2091,8731-1,1,8202,8204-1,8605-2,8605-3,7707-7,8702-1,8801-1,8719,8603-3,8603-4,8603-5,8310,8120,8761-1,7803,8731-1,8001-1,8001-2,8002-1,8745-2,8708-4,7610-1,8202-6,8001-1,8001-2,8501-2,8309-,8709SM,NL-01,NL-02,8020,8006,8134,8135,8136,8014,8019等二百多款,距离可达5-40米! (也可按客户的尺寸要求订做或开模)
