3mm光敏电阻 5mm光敏电阻 MI3-P
MI5-P 菲涅尔透镜-平板 菲涅尔透镜-球面


红外感应透镜 (Fresnel lens) 是由聚烯烃材料注压而成的薄片,镜片表面一面为光面,另一面刻录了由小到大的同心圆,它的纹理是利用光的干涉及扰射和根据相对灵敏度和接收角度要求来设计的,透镜的要求很高,一片优质的透镜必须是表面光洁,纹理清晰,其厚度一般在 1mm 左右,特性为面积较大,厚度薄及侦测距离远。 专业生产红外感应透镜:7601-15,7703,7706,7707-1,7704-2,7804,7805,7903,7904,7803,7905,7707-5,7708-1,7704-2B,8603-4B,8031,7707-15,8031,8403-3,8003-1C,9002,7709-6,7709-7,2814,8140,8160,8180,8109,7601-48100,8100P,8921,8035,8201-9,8220,8037,8015,8650,8650P,8308-1,8308-2,8308-3,8308-4,8120-1,8120-2,8120-3,8120-4,8240,8222,8208,8280,8360,7708-9,7809-5,8801-1,8801-2,8801-3,7709-1,8102-2,8102-4,8003-1,8003-2,001,2091,8731-1,1,8202,8204-1,8605-2,8605-3,7707-7,8702-1,8801-1,8719,8603-3,8603-4,8603-5,8310,8120,8761-1,7803,8731-1,8001-1,8001-2,8002-1,8745-2,8708-4,7610-1,8202-6,8001-1,8001-2,8501-2,8309-,8709SM,NL-01,NL-02,8020,8006,8134,8135,8136,8014,8019等二百多款,距离可达5-40米! (也可按客户的尺寸要求订做或开模)

产品名称:光敏电阻GM35系列
产品类别:光敏电阻
产品型号:GM35


材料:    cds硫化镉
外形:    平面片状
光敏电阻是一种半导体材料制成的电阻,其电导率随着光照度的变化而变化。利用这一特性制成不同形状和受光面积的光敏电阻。本产品采用环保材料包装,小包装200支,大包装3000支;

产品特点:

体积小、环氧树脂封装、可靠性好、灵敏度高、反应速度快、光谱特性好

主要应用:

照相机自动测光、光电控制、室内光线控制、报警器、工业控制、光控开关、光控灯、电子玩具

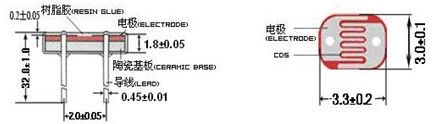

结构示意图:单位(mm)
规格参数:光敏电阻GM35



规格

型号

最大
电压
VDC

最大
功耗
mw

环境
温度

光谱
峰值nm

亮电阻
(10Lux)

暗电阻

γ

响应时间
(ms)

照度特性图号

上升

下降

φ3系列

GM3516

100

50

-30~+70

540

5-10

0.6

0.5

30

30

1

GM3526

100

50

-30~+70

540

10-20

1

0.6

30

30

2

GM3537-1

100

50

-30~+70

540

20-30

2

0.6

30

30

3

GM3537-2

100

50

-30~+70

540

30-50

3

0.7

30

30

3

GM3547-1

100

50

-30~+70

540

50-100

5

0.8

30

30

5

GM3547-2

100

50

-30~+70

540

100-200

10

0.9

30

30

5

订购特殊参数请说明
产品名称:光敏电阻GM45系列
产品类别:光敏电阻
产品型号:GM45


材料:    cds硫化镉
外形:    平面片状
光敏电阻是一种半导体材料制成的电阻,其电导率随着光照度的变化而变化。利用这一特性制成不同形状和受光面积的光敏电阻。本产品采用环保材料包装,小包装200支,大包装3000支;

产品特点:

体积小、环氧树脂封装、可靠性好、灵敏度高、反应速度快、光谱特性好

主要应用:

照相机自动测光、光电控制、室内光线控制、报警器、工业控制、光控开关、光控灯、电子玩具

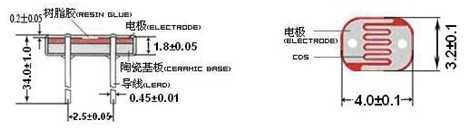

结构示意图:单位(mm)


规格参数:光敏电阻GM45



规格

型号

最大
电压
VDC

最大
功耗
mw

环境
温度

光谱
峰值nm

亮电阻
(10Lux)

暗电阻

γ

响应时间
(ms)

照度特性图号

上升

下降

φ4系列

GM4516

150

50

-30~+70

540

5-10

0.6

0.5

30

30

1

GM4526

150

50

-30~+70

540

10-20

1

0.6

30

30

2

GM4537-1

150

50

-30~+70

540

20-30

2

0.6

30

30

3

GM4537-2

150

50

-30~+70

540

30-50

3

0.7

30

30

3

GM4548-1

150

50

-30~+70

540

50-100

5

0.8

30

30

5

GM4548-2

150

50

-30~+70

540

100-200

10

0.9

30

30

5

订购特殊参数请说明
产品名称:光敏电阻GM55系列
产品类别:光敏电阻
产品型号:GM55


材料:    cds硫化镉
外形:    平面片状
光敏电阻是一种半导体材料制成的电阻,其电导率随着光照度的变化而变化。利用这一特性制成不同形状和受光面积的光敏电阻。本产品采用环保材料包装,小包装200支,大包装2000支;

产品特点:

体积小、环氧树脂封装、可靠性好、灵敏度高、反应速度快、光谱特性好

主要应用:

照相机自动测光、光电控制、室内光线控制、报警器、工业控制、光控开关、光控灯、电子玩具

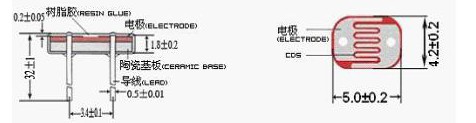

结构示意图:单位(mm)


规格参数:光敏电阻GM55



规格

型号

最大
电压
VDC

最大
功耗
mw

环境
温度

光谱
峰值nm

亮电阻
(10Lux)

暗电阻

γ

响应时间
(ms)

照度特性图号

上升

下降

φ5系列

GM5516

150

90

-30~+70

540

5-10

0.2

0.5

30

30

1

GM5528

150

100

-30~+70

540

10-20

1

0.6

20

30

2

GM5537-1

150

100

-30~+70

540

20-30

2

0.6

20

30

3

GM5537-2

150

100

-30~+70

540

30-50

3

0.7

20

30

3

GM5539

150

100

-30~+70

540

50-100

5

0.8

20

30

4

GM5549

150

100

-30~+70

540

100-200

10

0.9

20

30

5

订购特殊参数请说明
产品名称:光敏电阻GM75系列
产品类别:光敏电阻
产品型号:GM75


材料:    cds硫化镉
外形:    平面片状
光敏电阻是一种半导体材料制成的电阻,其电导率随着光照度的变化而变化。利用这一特性制成不同形状和受光面积的光敏电阻。本产品采用环保材料包装,小包装100支,大包装1000支;

产品特点:

体积小、环氧树脂封装、可靠性好、灵敏度高、反应速度快、光谱特性好

主要应用:

照相机自动测光、光电控制、室内光线控制、报警器、工业控制、光控开关、光控灯、电子玩具

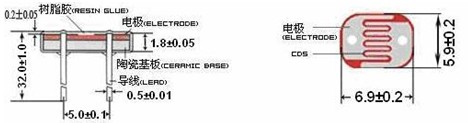

结构示意图:单位(mm)


规格参数:光敏电阻GM75



规格

型号

最大
电压
VDC

最大
功耗
mw

环境
温度

光谱
峰值nm

亮电阻
(10Lux)

暗电阻

γ

响应时间
(ms)

照度特性图号

上升

下降

φ7系列

GM7516

150

100

-30~+70

540

5-10

0.5

0.6

30

30

1

GM7528

150

100

-30~+70

540

10-20

1

0.6

30

30

2

GM7537-1

150

150

-30~+70

560

20-30

2

0.7

30

30

3

GM7537-2

150

150

-30~+70

560

30-50

4

0.8

30

30

3

GM7539

150

150

-30~+70

560

50-100

8

0.8

30

30

4

订购特殊参数请说明
产品名称:光敏电阻GM115系列
产品类别:光敏电阻
产品型号:GM115


材料:    cds硫化镉
外形:    平面片状
光敏电阻是一种半导体材料制成的电阻,其电导率随着光照度的变化而变化。利用这一特性制成不同形状和受光面积的光敏电阻。本产品采用环保材料包装,小包装50支,大包装500支;

产品特点:

体积小、环氧树脂封装、可靠性好、灵敏度高、反应速度快、光谱特性好

主要应用:

照相机自动测光、光电控制、室内光线控制、报警器、工业控制、光控开关、光控灯、电子玩具

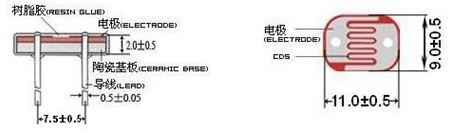

结构示意图:单位(mm)
规格参数:光敏电阻GM115

规格

型号

最大
电压
VDC

最大
功耗
mw

环境
温度

光谱
峰值nm

亮电阻
(10Lux)

暗电阻

γ

响应时间
(ms)

照度特性 图号

上升

下降

φ11系列

GM11516

200

200

-30~+70

560

5-10

1

0.6

30

30

1

GM11528

200

200

-30~+70

560

10-20

2

0.6

30

30

2

GM11537-1

200

200

-30~+70

560

20-30

3

0.7

30

30

3

GM11537-2

200

200

-30~+70

560

30-50

5

0.7

30

30

3

GM11539

200

200

-30~+70

560

50-100

8

0.8

30

30

4

订购特殊参数请说明
产品名称:光敏电阻GM125系列
产品类别:光敏电阻
产品型号:GM125


材料:    cds硫化镉
外形:    平面片状
光敏电阻是一种半导体材料制成的电阻,其电导率随着光照度的变化而变化。利用这一特性制成不同形状和受光面积的光敏电阻。本产品采用环保材料包装,小包装50支,大包装500支;


产品特点:

体积小、环氧树脂封装、可靠性好、灵敏度高、反应速度快、光谱特性好

主要应用:

照相机自动测光、光电控制、室内光线控制、报警器、工业控制、光控开关、光控灯、电子玩具

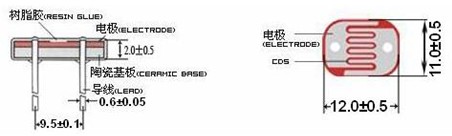

结构示意图:单位(mm)
规格参数:光敏电阻GM125

规格

型号

最大
电压
VDC

最大
功耗
mw

环境
温度

光谱
峰值nm

亮电阻
(10Lux)

暗电阻

γ

响应时间
(ms)

照度特性图号

上升

下降

φ12系列

GM12516

250

200

-30~+70

560

5-10

1

0.6

30

30

2

GM12528

250

200

-30~+70

560

10-20

2

0.6

30

30

2

GM12537-1

250

200

-30~+70

560

20-30

3

0.7

30

30

3

GM12537-2

250

200

-30~+70

560

30-50

5

0.7

30

30

3

GM12539

250

200

-30~+70

560

50-100

8

0.8

30

30

4

订购特殊参数请说明
产品名称:光敏电阻GM205系列
产品类别:光敏电阻
产品型号:GM205


材料:    cds硫化镉
外形:    平面片状
光敏电阻是一种半导体材料制成的电阻,其电导率随着光照度的变化而变化。利用这一特性制成不同形状和受光面积的光敏电阻。本产品采用环保材料包装,小包装10支,大包装100支;

产品特点:

体积小、环氧树脂封装、可靠性好、灵敏度高、反应速度快、光谱特性好

主要应用:

照相机自动测光、光电控制、室内光线控制、报警器、工业控制、光控开关、光控灯、电子玩具

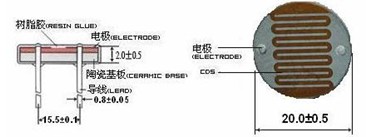

结构示意图:单位(mm)
规格参数:光敏电阻GM205

规格

型号

最大
电压
VDC

最大
功耗
mw

环境
温度

光谱
峰值nm

亮电阻
(10Lux)

暗电阻

γ

响应时间
(ms)

照度特性图号

上升

下降

φ20系列

GM20516

500

500

-30~+70

560

5-10

1

0.6

30

30

2

GM20528

500

500

-30~+70

560

10-20

2

0.6

30

30

2

GM20537-1

500

500

-30~+70

560

20-30

3

0.7

30

30

3

GM20537-2

500

500

-30~+70

560

30-50

5

0.7

30

30

3

GM20539

500

500

-30~+70

560

50-100

8

0.8

30

30

4

订购特殊参数请说明
产品名称:光敏电阻GM255系列
产品类别:光敏电阻
产品型号:GM255


材料:    cds硫化镉
外形:    平面片状
光敏电阻是一种半导体材料制成的电阻,其电导率随着光照度的变化而变化。利用这一特性制成不同形状和受光面积的光敏电阻。本产品采用环保材料包装,小包装10支,大包装100支;

产品特点:

体积小、环氧树脂封装、可靠性好、灵敏度高、反应速度快、光谱特性好



主要应用:

照相机自动测光、光电控制、室内光线控制、报警器、工业控制、光控开关、光控灯、电子玩具

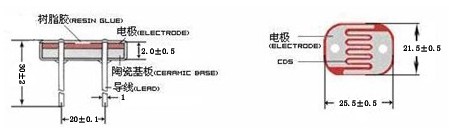

结构示意图:单位(mm)
规格参数:光敏电阻GM255

规格

型号

最大
电压
VDC

最大
功耗
mw

环境
温度

光谱
峰值nm

亮电阻
(10Lux)

暗电阻

γ

响应时间
(ms)

照度特性图号

上升

下降

φ25系列

GM25516

500

500

-30~+70

560

5-10

1

0.6

30

30

2

GM25528

500

500

-30~+70

560

10-20

2

0.6

20

30

2

GM25537-1

500

500

-30~+70

560

20-30

3

0.7

20

30

3

GM25537-2

500

500

-30~+70

560

30-50

5

0.7

20

30

3

GM25539

500

500

-30~+70

560

50-100

8

0.8

20

30

4

订购特殊参数请说明
产品名称:光敏电阻GM55金属壳系列
产品类别:光敏电阻
产品型号:GM55金属壳


材料:    cds硫化镉
外形:    铁壳封装
光敏电阻是一种半导体材料制成的电阻,其电导率随着光照度的变化而变化。利用这一特性制成不同形状和受光面积的光敏电阻。

产品特点:

体积小、铁壳封装、可靠性好、灵敏度高、反应速度快、光谱特性好

主要应用:

照相机自动测光、光电控制、室内光线控制、报警器、工业控制、光控开关、光控灯、电子玩具

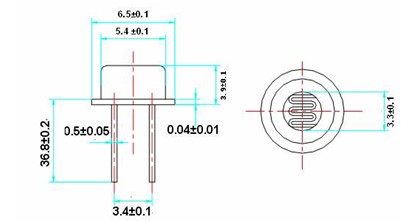

结构示意图:单位(mm)


规格参数:光敏电阻GM55金属壳



规格

型号

最大
电压
VDC

最大
功耗
mw

环境
温度

光谱
峰值nm

亮电阻
(10Lux)

暗电阻

γ

响应时间
(ms)

照度特性图号

上升

下降

φ6.5金属壳系列

GM5510

100

100

-30~+70

550

5-10

0.2

0.6

30

30

2

GM5515

100

100

-30~+70

550

10-20

1

0.7

30

30

3

GM5525

100

100

-30~+70

550

30-50

10

0.75

30

30

4

GM5558

100

100

-30~+70

550

50-100

20

0.85

30

30

4

订购特殊参数请说明


欢迎来电洽购我司产品或索取免费详细资料、设计指南和光盘

传感器世界仪器仪表专家网:HTTP//WWW.SENSOR-IC.COM/

智能工控安防消防网:HTTP//WWW.PC-PS.NET/

消费电子专用电路网:HTTP://WWW.SUNSTARE.COM/

地址: 深圳市福田区福华路福庆街鸿图大厦1602    E-MAILszss20@163.com

电话:0755-83387030  83387016

传真:0755-83376182  83338339   邮编:518033  手机:(0)13902971329

E-MAIL:xjr5@163.com    MSN: xjr5@163.com    QQ: 195847376
    技术支持: 0755-83394033 13501568376

深圳展销部:深圳华强北路赛格电子市场2583  TEL/FAX0755-83665529  13823648918

北京分公司:北京海淀区知春路132号中发电子大厦3097TEL  18927445855  13823791822  FAX010-62543996

上海分公司:上海市北京东路668号上海賽格电子市场地下一层D25 TEL  56703037  13823676822  FAX021-56703037

西安分公司:西安高新开发区20(中国电子科技集团导航技术研究所           西安劳动南路88号电子商城二楼D23

TEL  18926764199  FAX:029-77678271
