菲涅尔透镜(四)

常用菲涅尔透镜尺寸规格选择总表涅菲尔透镜选购资料1 菲涅尔透镜选购资料2 菲涅尔透镜选购资料3 菲涅尔透镜选购资料4菲涅尔透镜选购资料5 Ф30mm以下半球形系列 Ф30mm以上半球形系列 方形透镜系列 圆片状透镜系列
特殊形状系列 特殊功能系列
红外测温仪专用菲涅尔透镜  菲涅尔透镜总目录(总表))
型号:8719
焦距:25
角度:90°
距离:10m
尺寸:53.5×34
型号:8203-1
焦距:25
角度:110°
距离:12m
尺寸:56×44
型号:7809
焦距:25
角度:90°
距离:12m
尺寸:49×57
型号:7708-1
焦距:29.7
角度:79.8°
距离:10m
尺寸:56.82×44.8
型号:7706
焦距:30
角度:79.8°
距离:28m
尺寸:49×69.20
型号:7706-3
焦距:30
角度:114°
距离:28m
尺寸:69.2×37.4
型号:7704
焦距:23.00
角度:103°
距离:12m
尺寸:46.2×61.5
型号:7805
焦距:22
角度:125°
距离:12m
尺寸:36×57
型号:7708-10
焦距:23
角度:120°
距离:16m
规格:66.5*49.7
型号:7803-1
焦距:20
角度:89°
距离:7m
尺寸:40×22.8
型号:7708-3
焦距:29.7
角度:79.8°
距离:10m
尺寸:58×45
型号:8745-2B
焦距:22
角度:110°
距离:12m
规格:57×25
3mm光敏电阻 5mm光敏电阻 MI3-P
MI5-P 菲涅尔透镜-平板 菲涅尔透镜-球面


红外感应透镜 (Fresnel lens) 是由聚烯烃材料注压而成的薄片,镜片表面一面为光面,另一面刻录了由小到大的同心圆,它的纹理是利用光的干涉及扰射和根据相对灵敏度和接收角度要求来设计的,透镜的要求很高,一片优质的透镜必须是表面光洁,纹理清晰,其厚度一般在 1mm 左右,特性为面积较大,厚度薄及侦测距离远。 专业生产红外感应透镜:7601-15,7703,7706,7707-1,7704-2,7804,7805,7903,7904,7803,7905,7707-5,7708-1,7704-2B,8603-4B,8031,7707-15,8031,8403-3,8003-1C,9002,7709-6,7709-7,2814,8140,8160,8180,8109,7601-48100,8100P,8921,8035,8201-9,8220,8037,8015,8650,8650P,8308-1,8308-2,8308-3,8308-4,8120-1,8120-2,8120-3,8120-4,8240,8222,8208,8280,8360,7708-9,7809-5,8801-1,8801-2,8801-3,7709-1,8102-2,8102-4,8003-1,8003-2,001,2091,8731-1,1,8202,8204-1,8605-2,8605-3,7707-7,8702-1,8801-1,8719,8603-3,8603-4,8603-5,8310,8120,8761-1,7803,8731-1,8001-1,8001-2,8002-1,8745-2,8708-4,7610-1,8202-6,8001-1,8001-2,8501-2,8309-,8709SM,NL-01,NL-02,8020,8006,8134,8135,8136,8014,8019等二百多款,距离可达5-40米! (也可按客户的尺寸要求订做或开模)

产品名称:环保光敏电阻EKPD111A,EKPD011A,EKPD011B系列
产品类别:环保光敏电阻
产品型号:EKPD111A,EKPD011A,EKPD011B


材料:    本产品采用环保双芯制成,符合RoHS指令/无铅/无镉
外形:    Φ4.8X4.8钢盔雾状
环保光敏电阻是常见的一种传感器,当光子冲击接合处就会产生电流,最简单的光敏传感器是光敏电阻。从而调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。
拥有自主专利证书,专利号:ZL 2009 2 0089315.2。

产品特点:

特制滤光环氧树脂封装、光谱响应特性类似于人眼、随光照度变化线性输出、具有一定的温度稳定性、低暗电流,低工作照度、符合ROHS指令/无铅/无镉、高增益电流放大IC

主要应用:

调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备,可直接替代摄像头用光敏电阻(CdS),电路无需要任何更改。

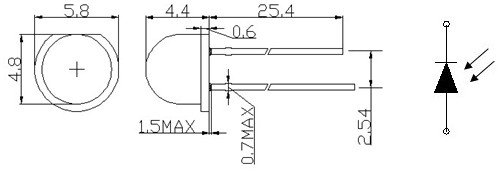

结构示意图:单位(mm)
极限参数Ta=25℃:环保光敏电阻EKPD11A,EKPD011A,EKPD011B


特性参数

符号

额定值

单位

正向击穿电压

Vdd

70

反向击穿电压

-Vdd

7

最大功耗

PD

100

毫瓦

工作温度

Topr

-25~+70

储存温度

Tstg

-25~+80

焊接温度(5秒)

Tsol

260

光电特性Ta=25℃:

参数

符号

测试条件

最小

典型

最大

单位

亮电流

EKPD111A

Iss

Vdd=5V, Ev= 10Lux
(Ee=1Mw/cm2) ※2

1500



2500

微安

EKPD011A

500



1500

EKPD011B

200



500

暗电流

Idrk

Vdd=5V, Ee= 0 ※2





500

纳安

光谱灵敏度

Δλ



450~1050

纳米

饱和压降

Vdd-Vss





0.18



反应时间(上升)

tr

Vdd=5V, Rss=1K



3.2



微秒

反应时间(下降)

Tf



4.8



微秒

2 Ev ,Ee 测试光源采用白光LED光源。
产品名称:环保光敏电阻EKPD021B系列
产品类别:环保光敏电阻
产品型号:EKPD021B


材料:    本产品采用环保双芯制成,符合RoHS指令/无铅/无镉
外形:    Φ4.9X3平头无边雾状
环保光敏电阻是常见的一种传感器,当光子冲击接合处就会产生电流,最简单的光敏传感器是光敏电阻。从而调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。
拥有自主专利证书,专利号:ZL 2009 2 0089315.2。

产品特点:

特制滤光环氧树脂封装、光谱响应特性类似于人眼、随光照度变化线性输出、具有一定的温度稳定性、低暗电流,低工作照度、符合ROHS指令/无铅/无镉、高增益电流放大IC

主要应用:

调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备,可直接替代摄像头用光敏电阻(CdS),电路无需要任何更改。

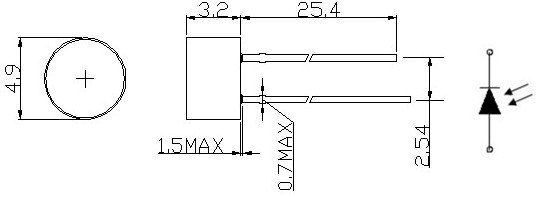

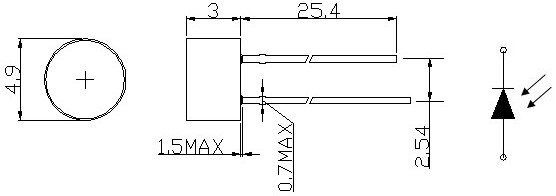

结构示意图:单位(mm)
极限参数Ta=25℃:环保光敏电阻EKPD021B


特性参数

符号

额定值

单位

正向击穿电压

Vdd

70

反向击穿电压

-Vdd

7

最大功耗

PD

100

毫瓦

工作温度

Topr

-25~+70

储存温度

Tstg

-25~+80

焊接温度(5秒)

Tsol

260

※1 在离胶体底部4mm处焊接,焊接温度控制在额定值内,时间在5秒以内。


光电特性Ta=25℃:

参数

符号

测试条件

最小

典型

最大

单位

亮电流

EKPD021B

Iss

Vdd=5V, Ev= 10Lux
(Ee=1Mw/cm2) ※2

200



500

微安

















暗电流

Idrk

Vdd=5V, Ee= 0 ※2





500

纳安

光谱灵敏度

Δλ



450~1050

纳米

饱和压降

Vdd-Vss





0.18



反应时间(上升)

tr

Vdd=5V, Rss=1K



3.2



微秒

反应时间(下降)

Tf



4.8



微秒

2 Ev ,Ee 测试光源采用白光LED光源。
产品名称:环保光敏电阻EKPS021A系列
产品类别:环保光敏电阻
产品型号:EKPS021A


材料:    符合RoHS指令/无铅/无镉
外形:    Φ4.8X4.8草帽透明
环保光敏电阻是常见的一种传感器,当光子冲击接合处就会产生电流,最简单的光敏传感器是光敏电阻。从而调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。






产品特点:

特制滤光环氧树脂封装、光谱响应特性类似于人眼、随光照度变化线性输出、具有一定的温度稳定性、低暗电流,低工作照度、符合ROHS指令/无铅/无镉

主要应用:

调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。

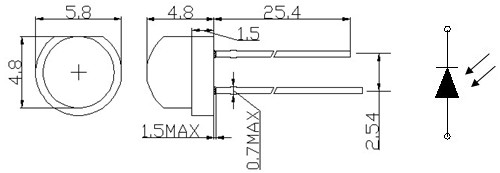

结构示意图:单位(mm)
极限参数Ta=25℃:环保光敏电阻EKPS021A


特性参数

符号

额定值

单位

正向击穿电压

Vdd

70

反向击穿电压

-Vdd

7

最大功耗

PD

100

毫瓦

工作温度

Topr

-25~+70

储存温度

Tstg

-25~+80

焊接温度(5秒)

Tsol

260

※1 在离胶体底部4mm处焊接,焊接温度控制在额定值内,时间在5秒以内。


光电特性Ta=25℃:

参数

符号

测试条件

最小

典型

最大

单位

亮电流

EKPS021A

Iss(Vdd=5V
Rss=1K)

Vdd=5V, Ev= 10Lux



2.5



微安

Vdd=5V, Ev= 20Lux



5.5



Vdd=5V, Ev= 100Lux



45



暗电流

Idrk

Vdd=5V, Ee= 0 ※2





10

纳安

光谱灵敏度

λ



450~1050

纳米

饱和压降

Vdd-Vss





0.3



反应时间(上升)

tr

Vdd=5V, IC=5mA
RL=1K



3.2



微秒

反应时间(下降)

tf



4.8



微秒

2 Ev ,Ee 测试光源采用白光LED光源。
产品名称:环保光敏电阻EKPS021B系列
产品类别:环保光敏电阻
产品型号:EKPS021B


材料:    符合RoHS指令/无铅/无镉
外形:    Φ4.9X3平头无边透明
环保光敏电阻是常见的一种传感器,当光子冲击接合处就会产生电流,最简单的光敏传感器是光敏电阻。从而调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。






产品特点:

特制滤光环氧树脂封装、光谱响应特性类似于人眼、随光照度变化线性输出、具有一定的温度稳定性、低暗电流,低工作照度、符合ROHS指令/无铅/无镉

主要应用:

调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。

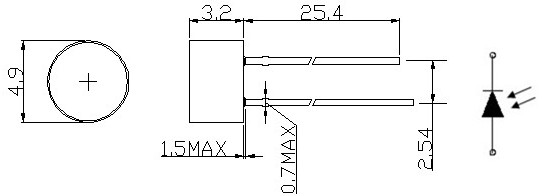

结构示意图:单位(mm)
极限参数Ta=25℃:


特性参数

符号

额定值

单位

正向击穿电压

Vdd

70

反向击穿电压

-Vdd

7

最大功耗

PD

100

毫瓦

工作温度

Topr

-25~+70

储存温度

Tstg

-25~+80

焊接温度(5秒)

Tsol

260

※1 在离胶体底部4mm处焊接,焊接温度控制在额定值内,时间在5秒以内。


光电特性Ta=25℃:

参数

符号

测试条件

最小

典型

最大

单位

亮电流

EKPS021B

Iss(Vdd=5V
Rss=1K)

Vdd=5V, Ev= 10Lux



100



微安

Vdd=5V, Ev= 20Lux



180



Vdd=5V, Ev= 100Lux



580



暗电流

Idrk

Vdd=5V, Ee= 0 ※2





10

纳安

光谱灵敏度

λ



450~1050

纳米

饱和压降

Vdd-Vss





0.3



反应时间(上升)

tr

Vdd=5V,Rss=1K



3.2



微秒

反应时间(下降)

tf



4.8



微秒

2 Ev ,Ee 测试光源采用白光LED光源。
产品名称:环保光敏电阻EKPS021C3系列
产品类别:环保光敏电阻
产品型号:EKPS021C3


材料:    符合RoHS指令/无铅/无镉
外形:    Φ3X3.8平头有边雾状
环保光敏电阻是常见的一种传感器,当光子冲击接合处就会产生电流,最简单的光敏传感器是光敏电阻。从而调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。

产品特点:

特制滤光环氧树脂封装、光谱响应特性类似于人眼、随光照度变化线性输出、具有一定的温度稳定性、低暗电流,低工作照度、符合ROHS指令/无铅/无镉

主要应用:

调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。

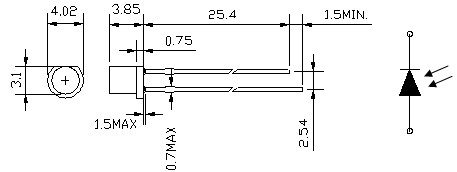

结构示意图:单位(mm)
极限参数Ta=25℃:环保光敏电阻EKPS021C3


特性参数

符号

额定值

单位

正向击穿电压

Vdd

70

反向击穿电压

-Vdd

7

最大功耗

PD

100

毫瓦

工作温度

Topr

-25~+70

储存温度

Tstg

-25~+80

焊接温度(5秒)

Tsol

260

※1 在离胶体底部4mm处焊接,焊接温度控制在额定值内,时间在5秒以内。


光电特性Ta=25℃:

参数

符号

测试条件

最小

典型

最大

单位

亮电流

EKPS021C3

Iss(Vdd=5V
Rss=1k)

Vdd=5V, Ev= 10Lux



90



微安

Vdd=5V, Ev= 20Lux



155



Vdd=5V, Ev= 100Lux



515



暗电流

Idrk

Vdd=5V, Ee= 0 ※2





10

纳安

光谱灵敏度

λ



480~1050

纳米

饱和压降

Vdd-Vss





0.3



反应时间(上升)

tr

Vdd=5V, Rss=1K



3.2



微秒

反应时间(下降)

tf



4.8



微秒

2 Ev ,Ee 测试光源采用白光LED光源。
产品名称:环保光敏电阻EKPS021C346系列
产品类别:环保光敏电阻
产品型号:EKPS021C346


材料:    符合RoHS指令/无铅/无镉
外形:    Φ3X4.6平头无边透明
环保光敏电阻是常见的一种传感器,当光子冲击接合处就会产生电流,最简单的光敏传感器是光敏电阻。从而调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。

产品特点:

特制滤光环氧树脂封装、光谱响应特性类似于人眼、随光照度变化线性输出、具有一定的温度稳定性、低暗电流,低工作照度、符合ROHS指令/无铅/无镉

主要应用:

调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。

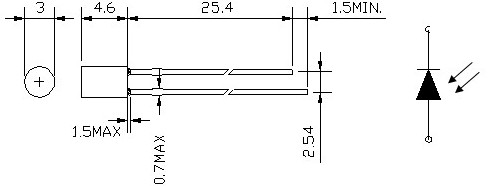

结构示意图:单位(mm)
极限参数Ta=25℃:环保光敏电阻EKPS021C346


特性参数

符号

额定值

单位

正向击穿电压

Vdd

70

反向击穿电压

-Vdd

7

最大功耗

PD

100

毫瓦

工作温度

Topr

-25~+70

储存温度

Tstg

-25~+80

焊接温度(5秒)

Tsol

260

※1 在离胶体底部4mm处焊接,焊接温度控制在额定值内,时间在5秒以内。


光电特性Ta=25℃:

参数

符号

测试条件

最小

典型

最大

单位

亮电流

EKPS021C346

Iss(Vdd=5V
Rss=1k)

Vdd=5V, Ev= 10Lux



70



微安

Vdd=5V, Ev= 20Lux



105



Vdd=5V, Ev= 100Lux



385



暗电流

Idrk

Vdd=5V, Ee= 0 ※2





10

纳安

光谱灵敏度

λ



480~1050

纳米

饱和压降

Vdd-Vss





0.3



反应时间(上升)

tr

Vdd=5V, Rss=1K



3.2



微秒

反应时间(下降)

tf



4.8



微秒

※2 Ev ,Ee 测试光源采用2854K色温光源。
产品名称:环保光敏电阻EKPS021C3385系列
产品类别:环保光敏电阻
产品型号:EKPS021C3385


材料:    符合RoHS指令/无铅/无镉
外形:    Φ3X3.8平头有边透明
环保光敏电阻是常见的一种传感器,当光子冲击接合处就会产生电流,最简单的光敏传感器是光敏电阻。从而调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。

产品特点:

特制滤光环氧树脂封装、光谱响应特性类似于人眼、随光照度变化线性输出、具有一定的温度稳定性、低暗电流,低工作照度、符合ROHS指令/无铅/无镉

主要应用:

调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。

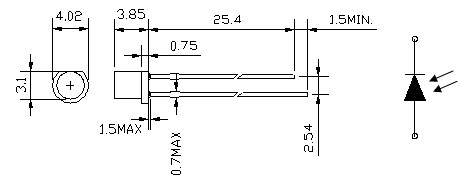

结构示意图:单位(mm)
极限参数Ta=25℃:环保光敏电阻EKPS021C3385


特性参数

符号

额定值

单位

正向击穿电压

Vdd

70

反向击穿电压

-Vdd

7

最大功耗

PD

100

毫瓦

工作温度

Topr

-25~+70

储存温度

Tstg

-25~+80

焊接温度(5秒)

Tsol

260

※1 在离胶体底部4mm处焊接,焊接温度控制在额定值内,时间在5秒以内。


光电特性Ta=25℃:

参数

符号

测试条件

最小

典型

最大

单位

亮电流

EKPS021C3385

Iss(Vdd=5V
Rss=1k)

Vdd=5V, Ev= 10Lux



90



微安

Vdd=5V, Ev= 20Lux



155



Vdd=5V, Ev= 100Lux



515



暗电流

Idrk

Vdd=5V, Ee= 0 ※2





10

纳安

光谱灵敏度

λ



480~1050

纳米

饱和压降

Vdd-Vss





0.3



反应时间(上升)

tr

Vdd=5V, Rss=1K



3.2



微秒

反应时间(下降)

tf



4.8



微秒

※2 Ev ,Ee 测试光源采用2854K色温光源。
产品名称:环保光敏电阻EKPS021D系列
产品类别:环保光敏电阻
产品型号:EKPS021D


材料:    符合RoHS指令/无铅/无镉
外形:    Φ5X5.3平头有边雾状
环保光敏电阻是常见的一种传感器,当光子冲击接合处就会产生电流,最简单的光敏传感器是光敏电阻。从而调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。

产品特点:

特制滤光环氧树脂封装、光谱响应特性类似于人眼、随光照度变化线性输出、具有一定的温度稳定性、低暗电流,低工作照度、符合ROHS指令/无铅/无镉

主要应用:

调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。

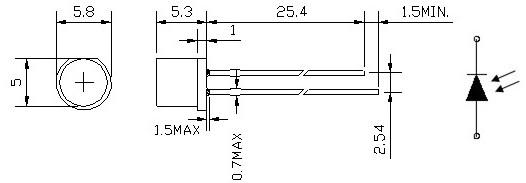

结构示意图:单位(mm)
极限参数Ta=25℃:环保光敏电阻EKPS021D


特性参数

符号

额定值

单位

正向击穿电压

Vdd

70

反向击穿电压

-Vdd

7

最大功耗

PD

100

毫瓦

工作温度

Topr

-25~+70

储存温度

Tstg

-25~+80

焊接温度(5秒)

Tsol

260

※1 在离胶体底部4mm处焊接,焊接温度控制在额定值内,时间在5秒以内。


光电特性Ta=25℃:

参数

符号

测试条件

最小

典型

最大

单位

亮电流

EKPS021D

Iss(Vdd=5V
Rss=1K)

Vdd=5V, Ev= 10Lux



100



微安

Vdd=5V, Ev= 20Lux



180



Vdd=5V, Ev= 100Lux



580



暗电流

Idrk

Vdd=5V, Ee= 0 ※2





10

纳安

光谱灵敏度

λ



450~1050

纳米

饱和压降

Vdd-Vss





0.3



反应时间(上升)

tr

Vdd=5V,Rss=1K



3.2



微秒

反应时间(下降)

tf



4.8



微秒

※2 Ev ,Ee 测试光源采用2854K色温光源。
产品名称:环保光敏电阻EKPS021D1系列
产品类别:环保光敏电阻
产品型号:EKPS021D1


材料:    符合RoHS指令/无铅/无镉
外形:    Φ5X5.3平头有边透明
环保光敏电阻是常见的一种传感器,当光子冲击接合处就会产生电流,最简单的光敏传感器是光敏电阻。从而调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。

产品特点:

特制滤光环氧树脂封装、光谱响应特性类似于人眼、随光照度变化线性输出、具有一定的温度稳定性、低暗电流,低工作照度、符合ROHS指令/无铅/无镉

主要应用:

调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。

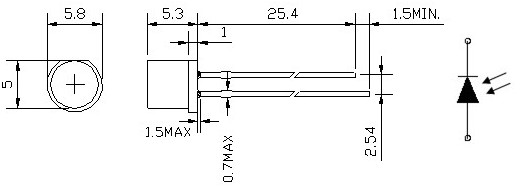

结构示意图:单位(mm)
极限参数Ta=25℃:环保光敏电阻EKPS021D1


特性参数

符号

额定值

单位

正向击穿电压

Vdd

70

反向击穿电压

-Vdd

7

最大功耗

PD

100

毫瓦

工作温度

Topr

-25~+70

储存温度

Tstg

-25~+80

焊接温度(5秒)

Tsol

260

※1 在离胶体底部4mm处焊接,焊接温度控制在额定值内,时间在5秒以内。


光电特性Ta=25℃:

参数

符号

测试条件

最小

典型

最大

单位

亮电流

EKPS021D1

Iss(Vdd=5V
Rss=1K)

Vdd=5V, Ev= 10Lux



100



微安

Vdd=5V, Ev= 20Lux



180



Vdd=5V, Ev= 100Lux



580



暗电流

Idrk

Vdd=5V, Ee= 0 ※2





10

纳安

光谱灵敏度

λ



450~1050

纳米

饱和压降

Vdd-Vss





0.3



反应时间(上升)

tr

Vdd=5V,Rss=1K



3.2



微秒

反应时间(下降)

tf



4.8



微秒

※2 Ev ,Ee 测试光源采用2854K色温光源。
产品名称:环保光敏电阻EKPS3526系列
产品类别:环保光敏电阻
产品型号:EKPS3526


材料:    符合RoHS指令/无铅/无镉
外形:    Φ5X5.3平头有边透明
环保光敏电阻是常见的一种传感器,当光子冲击接合处就会产生电流,最简单的光敏传感器是光敏电阻。从而调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。

产品特点:

特制滤光环氧树脂封装、光谱响应特性类似于人眼、随光照度变化线性输出、具有一定的温度稳定性、低暗电流,低工作照度、符合ROHS指令/无铅/无镉

主要应用:

调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。

结构示意图:单位(mm)
极限参数Ta=25℃:环保光敏电阻EKPS3526


特性参数

符号

额定值

单位

正向击穿电压

Vdd

70

反向击穿电压

-Vdd

7

最大功耗

PD

100

毫瓦

工作温度

Topr

-25~+70

储存温度

Tstg

-25~+80

焊接温度(5秒)

Tsol

260

※1 在离胶体底部4mm处焊接,焊接温度控制在额定值内,时间在5秒以内。


光电特性Ta=25℃:

参数

符号

测试条件

最小

典型

最大

单位

亮电流

EKPS3526

IC(Vdd=5V
Rss=1k)

Vdd=5V, Ev= 10Lux

3

4.5

6

微安

















暗电流

Idrk

Vdd=5V, Ee= 0





300

纳安

光谱灵敏度

λ



540

纳米

饱和压降

Vdd-Vss



2.2

2.35



反应时间(上升)

tr

Vdd=5V, IC=5mA
RL=1K



3.2



微秒

反应时间(下降)

tf



4.8



微秒

※2 Ev ,Ee 测试光源采用2854K色温光源。
产品名称:环保光敏电阻EKPD021BL系列
产品类别:环保光敏电阻
产品型号:EKPD021BL


材料:    本产品采用环保双芯制成,自带滤光,符合RoHS指令/无铅/无镉
外形:    Φ4.9X3.2平头无边透明
环保光敏电阻是常见的一种传感器,当光子冲击接合处就会产生电流,最简单的光敏传感器是光敏电阻。从而调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。
拥有自主专利证书,专利号:ZL 2009 2 0089315.2。

产品特点:

特制滤光环氧树脂封装、光谱响应特性类似于人眼、随光照度变化线性输出、具有一定的温度稳定性、低暗电流,低工作照度、符合ROHS指令/无铅/无镉、高增益电流放大IC

主要应用:

调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备,可直接替代摄像头用光敏电阻(CdS),电路无需要任何更改。

结构示意图:单位(mm)
极限参数Ta=25℃:环保光敏电阻EKPD021BL


特性参数

符号

额定值

单位

正向击穿电压

Vdd

70

反向击穿电压

-Vdd

7

最大功耗

PD

100

毫瓦

工作温度

Topr

-25~+70

储存温度

Tstg

-25~+80

焊接温度(5秒)

Tsol

260

光电特性Ta=25℃:

参数

符号

测试条件

最小

典型

最大

单位

亮电流

EKPD021BL

IC(Vdd=5V
Rss=1k)

Vdd=5V, Ev= 10Lux

200



500

微安

Vdd=5V, Ev= 20Lux







Vdd=5V, Ev= 100Lux







暗电流

Idrk

Vdd=5V, Ee= 0 ※2





500

纳安

光谱灵敏度

λ



400~700

纳米

饱和压降

Vdd-Vss





0.3



反应时间(上升)

tr

Vdd=5V, IC=5mA
RL=1K



3.2



微秒

反应时间(下降)

tf



4.8



微秒

※2 Ev ,Ee 测试光源采用2854K色温光源
产品名称:环保光敏电阻EKPS021BL系列
产品类别:环保光敏电阻
产品型号:EKPS021BL


材料:    符合RoHS指令/无铅/无镉
外形:    Φ4.9X3.2平头无边透明
环保光敏电阻是常见的一种传感器,当光子冲击接合处就会产生电流,最简单的光敏传感器是光敏电阻。从而调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。

产品特点:

特制滤光环氧树脂封装、光谱响应特性类似于人眼、随光照度变化线性输出、具有一定的温度稳定性、低暗电流,低工作照度、符合ROHS指令/无铅/无镉

主要应用:

调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。

结构示意图:单位(mm)
极限参数Ta=25℃:环保光敏电阻EKPS021BL


特性参数

符号

额定值

单位

正向击穿电压

Vdd

70

反向击穿电压

-Vdd

7

最大功耗

PD

100

毫瓦

工作温度

Topr

-25~+70

储存温度

Tstg

-25~+80

焊接温度(5秒)

Tsol

260

※1 在离胶体底部4mm处焊接,焊接温度控制在额定值内,时间在5秒以内。


光电特性Ta=25℃:

参数

符号

测试条件

最小

典型

最大

单位

亮电流

EKPS021BL

IC(Vdd=5V
Rss=1k)

Vdd=5V, Ev= 10Lux



8



微安

Vdd=5V, Ev= 20Lux



16



Vdd=5V, Ev= 100Lux



80



暗电流

Idrk

Vdd=5V, Ee= 0 ※2





100

纳安

光谱灵敏度

λ



400~700

纳米

饱和压降

Vdd-Vss





0.3



反应时间(上升)

tr

Vdd=5V, IC=5mA
RL=1K



3.2



微秒

反应时间(下降)

tf



4.8



微秒

2 Ev ,Ee 测试光源采用2854K色温光源。
产品名称:环保光敏电阻EKPS021BL系列
产品类别:环保光敏电阻
产品型号:EKPS021BL


材料:    符合RoHS指令/无铅/无镉
外形:    Φ4.9X3.2平头无边透明
环保光敏电阻是常见的一种传感器,当光子冲击接合处就会产生电流,最简单的光敏传感器是光敏电阻。从而调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。

产品特点:

特制滤光环氧树脂封装、光谱响应特性类似于人眼、随光照度变化线性输出、具有一定的温度稳定性、低暗电流,低工作照度、符合ROHS指令/无铅/无镉

主要应用:

调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。

结构示意图:单位(mm)
极限参数Ta=25℃:环保光敏电阻EKPS021BL


特性参数

符号

额定值

单位

正向击穿电压

Vdd

70

反向击穿电压

-Vdd

7

最大功耗

PD

100

毫瓦

工作温度

Topr

-25~+70

储存温度

Tstg

-25~+80

焊接温度(5秒)

Tsol

260

※1 在离胶体底部4mm处焊接,焊接温度控制在额定值内,时间在5秒以内。


光电特性Ta=25℃:

参数

符号

测试条件

最小

典型

最大

单位

亮电流

EKPS021BL

IC(Vdd=5V
Rss=1k)

Vdd=5V, Ev= 10Lux



8



微安

Vdd=5V, Ev= 20Lux



16



Vdd=5V, Ev= 100Lux



80



暗电流

Idrk

Vdd=5V, Ee= 0 ※2





100

纳安

光谱灵敏度

λ



400~700

纳米

饱和压降

Vdd-Vss





0.3



反应时间(上升)

tr

Vdd=5V, IC=5mA
RL=1K



3.2



微秒

反应时间(下降)

tf



4.8



微秒

2 Ev ,Ee 测试光源采用2854K色温光源。
产品名称:环保光敏电阻EKPS021DL系列
产品类别:环保光敏电阻
产品型号:EKPS021DL


材料:    自带滤光,符合RoHS指令/无铅/无镉
外形:    Φ5X5.3平头有边透明
环保光敏电阻是常见的一种传感器,当光子冲击接合处就会产生电流,最简单的光敏传感器是光敏电阻。从而调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。

产品特点:

特制滤光环氧树脂封装、光谱响应特性类似于人眼、随光照度变化线性输出、具有一定的温度稳定性、低暗电流,低工作照度、符合ROHS指令/无铅/无镉

主要应用:

调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。

结构示意图:单位(mm)
极限参数Ta=25℃:环保光敏电阻EKPS021DL


特性参数

符号

额定值

单位

正向击穿电压

Vdd

70

反向击穿电压

-Vdd

7

最大功耗

PD

100

毫瓦

工作温度

Topr

-25~+70

储存温度

Tstg

-25~+80

焊接温度(5秒)

Tsol

260

※1 在离胶体底部4mm处焊接,焊接温度控制在额定值内,时间在5秒以内。


光电特性Ta=25℃:

参数

符号

测试条件

最小

典型

最大

单位

亮电流

EKPS021DL

Iss(Vdd=5V
Rss=1K)

Vdd=5V, Ev= 10Lux



8



微安

Vdd=5V, Ev= 20Lux



16



Vdd=5V, Ev= 100Lux



80



暗电流

Idrk

Vdd=5V, Ee= 0 ※2





10

纳安

光谱灵敏度

λ



400~700

纳米

饱和压降

Vdd-Vss





0.3



反应时间(上升)

tr

Vdd=5V, IC=5mA
RL=1K



3.2



微秒

反应时间(下降)

tf



4.8



微秒

※2 Ev ,Ee 测试光源采用2854K色温光源。
产品名称:环保光敏电阻EKPS5028B系列
产品类别:环保光敏电阻
产品型号:EKPS5028B


材料:    符合RoHS指令/无铅/无镉
外形:    Φ5X5.3平头有边黑色滤可见光
环保光敏电阻是常见的一种传感器,当光子冲击接合处就会产生电流,最简单的光敏传感器是光敏电阻。从而调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。

产品特点:

特制滤光环氧树脂封装、光谱响应特性类似于人眼、随光照度变化线性输出、具有一定的温度稳定性、低暗电流,低工作照度、符合ROHS指令/无铅/无镉

主要应用:

调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。

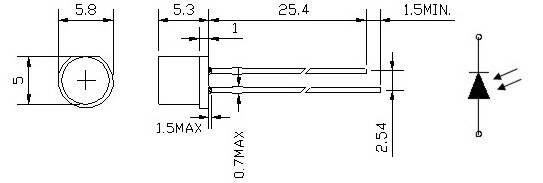

结构示意图:单位(mm)
极限参数Ta=25℃:环保光敏电阻EKPS5028B


特性参数

符号

额定值

单位

正向击穿电压

Vdd

70

反向击穿电压

-Vdd

7

最大功耗

PD

100

毫瓦

工作温度

Topr

-25~+70

储存温度

Tstg

-25~+80

焊接温度(5秒)

Tsol

260

※1 在离胶体底部4mm处焊接,焊接温度控制在额定值内,时间在5秒以内。


光电特性Ta=25℃:

参数

符号

测试条件

最小

典型

最大

单位

亮电流

EKPS5028B

IC(Vdd=5V
Rss=1k)

Vdd=5V, Ev= 10Lux



17



微安

Vdd=5V, Ev= 20Lux



36



Vdd=5V, Ev= 100Lux



183



暗电流

Idrk

Vdd=5V, Ee= 0 ※2





100

纳安

光谱灵敏度

λ



400~700

纳米

饱和压降

Vdd-Vss





0.3



反应时间(上升)

tr

Vdd=5V, IC=5mA
RL=1K



3.2



微秒

反应时间(下降)

tf



4.8



微秒

2 Ev ,Ee 测试光源采用2854K色温光源。


欢迎来电洽购我司产品或索取免费详细资料、设计指南和光盘

传感器世界仪器仪表专家网:HTTP//WWW.SENSOR-IC.COM/

智能工控安防消防网:HTTP//WWW.PC-PS.NET/

消费电子专用电路网:HTTP://WWW.SUNSTARE.COM/

地址: 深圳市福田区福华路福庆街鸿图大厦1602    E-MAILszss20@163.com

电话:0755-83387030  83387016

传真:0755-83376182  83338339   邮编:518033  手机:(0)13902971329

E-MAIL:xjr5@163.com    MSN: xjr5@163.com    QQ: 195847376
    技术支持: 0755-83394033 13501568376

深圳展销部:深圳华强北路赛格电子市场2583  TEL/FAX0755-83665529  13823648918

北京分公司:北京海淀区知春路132号中发电子大厦3097TEL  18927445855  13823791822  FAX010-62543996

上海分公司:上海市北京东路668号上海賽格电子市场地下一层D25 TEL  56703037  13823676822  FAX021-56703037

西安分公司:西安高新开发区20(中国电子科技集团导航技术研究所           西安劳动南路88号电子商城二楼D23

TEL  18926764199  FAX:029-77678271
