菲涅尔透镜(五)

常用菲涅尔透镜尺寸规格选择总表涅菲尔透镜选购资料1 菲涅尔透镜选购资料2 菲涅尔透镜选购资料3 菲涅尔透镜选购资料4菲涅尔透镜选购资料5 Ф30mm以下半球形系列 Ф30mm以上半球形系列 方形透镜系列 圆片状透镜系列
特殊形状系列 特殊功能系列
红外测温仪专用菲涅尔透镜  菲涅尔透镜总目录(总表)

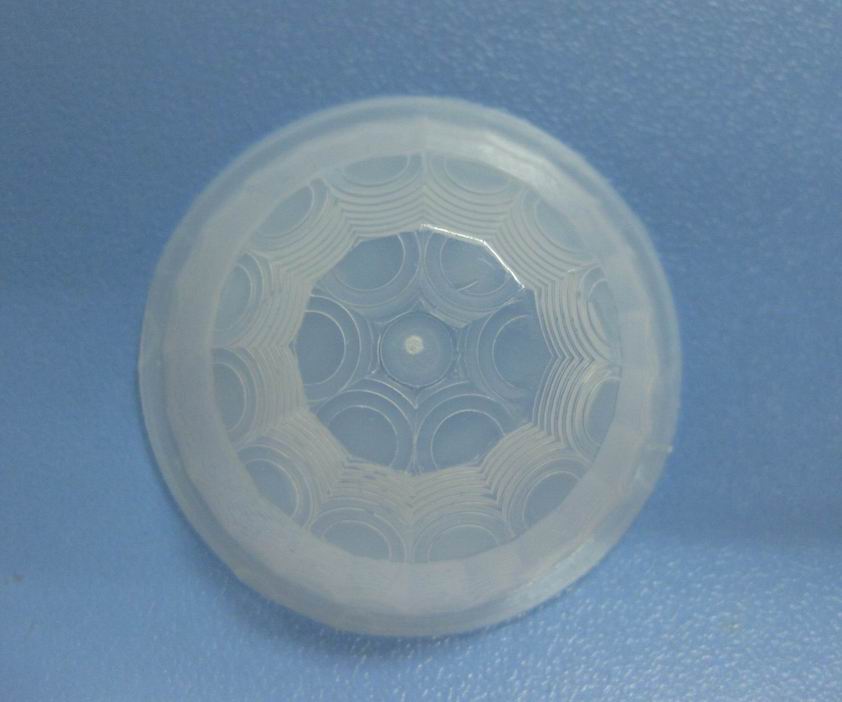

型号:8603-4
焦距:17.50
角度:360°
距离:5m
尺寸:Ф45.6
型号:8603-5
焦距:12
角度:116°
距离:5m
尺寸:Ф35
型号:8002-2
焦距:12
角度:100°
距离:5m
尺寸:Ф23
型号:8200(平板形)
焦距:20
角度:120°
距离:10m
尺寸:Ф20 厚度:0.6
型号:8208(平板形)
焦距:8
角度:120°
距离:10m
尺寸:Ф12 厚度:0.6
型号:8310
焦距:10.5
角度:100°
距离:10m
尺寸:Ф23 厚度:0.5
型号:2814
焦距:10.5
角度:140°
距离:6m
尺寸:Ф28 厚度:0.6
型号:8201-9
焦距:20
角度:180°
距离:10m
尺寸:Ф20 厚度:0.6
型号:8140
焦距:8
角度:140°
距离:6m
尺寸:Ф8 厚度:0.6

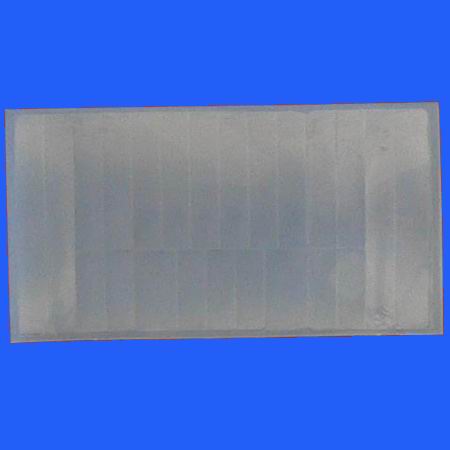

型号:ML002(幕帘式透镜)
焦距:30
角度: 幕帘
距离:10m
规格:34*55.5
型号:HL001
焦距:
角度:
距离:
规格:71.5*38.5
型号:8120
焦距:6
角度:120°
距离:8m
尺寸:Ф12.7 厚度:0.6
3mm光敏电阻 5mm光敏电阻 MI3-P
MI5-P 菲涅尔透镜-平板 菲涅尔透镜-球面


红外感应透镜 (Fresnel lens) 是由聚烯烃材料注压而成的薄片,镜片表面一面为光面,另一面刻录了由小到大的同心圆,它的纹理是利用光的干涉及扰射和根据相对灵敏度和接收角度要求来设计的,透镜的要求很高,一片优质的透镜必须是表面光洁,纹理清晰,其厚度一般在 1mm 左右,特性为面积较大,厚度薄及侦测距离远。 专业生产红外感应透镜:7601-15,7703,7706,7707-1,7704-2,7804,7805,7903,7904,7803,7905,7707-5,7708-1,7704-2B,8603-4B,8031,7707-15,8031,8403-3,8003-1C,9002,7709-6,7709-7,2814,8140,8160,8180,8109,7601-48100,8100P,8921,8035,8201-9,8220,8037,8015,8650,8650P,8308-1,8308-2,8308-3,8308-4,8120-1,8120-2,8120-3,8120-4,8240,8222,8208,8280,8360,7708-9,7809-5,8801-1,8801-2,8801-3,7709-1,8102-2,8102-4,8003-1,8003-2,001,2091,8731-1,1,8202,8204-1,8605-2,8605-3,7707-7,8702-1,8801-1,8719,8603-3,8603-4,8603-5,8310,8120,8761-1,7803,8731-1,8001-1,8001-2,8002-1,8745-2,8708-4,7610-1,8202-6,8001-1,8001-2,8501-2,8309-,8709SM,NL-01,NL-02,8020,8006,8134,8135,8136,8014,8019等二百多款,距离可达5-40米! (也可按客户的尺寸要求订做或开模)

产品名称:线性光耦WDYJ-65系列
产品类别:线性光耦
产品型号:WDYJ-65


材料:    CDS LED
外形:
线性光耦一种通过输入电流的变化来控制电阻变化的光电器件,是利用Cds和LED半导体经过严格的挑选、老化、测试而制成的一种线类似线性的光电耦合器。

产品特点:

纯电阻材料,无极性输出、简单的电路结构适合直流和交流应用、输入和输出隔离效果好,低失真耦合。



主要应用:

音响功放保护和控制、音量控制和电气隔离耦合、通信传输和自动控制、灯光调整和马达调速。

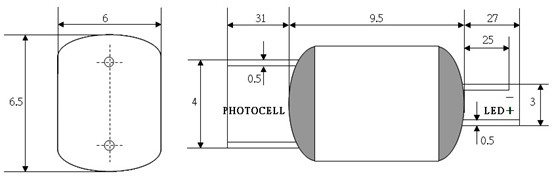

结构示意图:单位(mm)
规格参数:线性光耦WDYJ-65

型号参数

测试条件

亮电阻 (RON) / KΩ

暗电阻       (ROFF)※2 /

Min.

Typ.

Max.

WDYJ-65RA

IF=1mA※1





0.7

1

WDYJ-65RB

IF=1mA※1

0.65



1.1

1

WDYJ-65RC

IF=1mA※1

1.05



1.56

1

WDYJ-65RC1

IF=1mA※1

0.8



1.5

200

WDYJ-65RD

IF=1mA※1

1.48



2.6

1

WDYJ-65RD1

IF=1mA※1

1.48



2.5

200

WDYJ-65RE

IF=1mA※1

2.5



5

2

WDYJ-65RG

IF=1mA※1

5



10

2

WDYJ-65RH

IF=1mA※1

10



20

30

WDYJ-65RI

IF=1mA※1

20



40

10

上升时间(TR)

Time to 63% of final conductance @ IF= 20mA



3.5



msec

下降时间(TF)

Time to 100K after removal of IF  = 20mA



500



msec

温度系数

IF  > 5 mA



0.7



%/°C

※1  measured after a dark history of one week
※2  10 sec after IF=0.5V dc on cell
订购特殊参数请说明
产品名称:线性光耦WDYJ-1210系列
产品类别:线性光耦
产品型号:WDYJ-1210


材料:    CDS LED
外形:
线性光耦一种通过输入电流的变化来控制电阻变化的光电器件,是利用Cds和LED半导体经过严格的挑选、老化、测试而制成的一种线类似线性的光电耦合器。

产品特点:

纯电阻材料,无极性输出、简单的电路结构适合直流和交流应用、输入和输出隔离效果好,低失真耦合。



主要应用:

音响功放保护和控制、音量控制和电气隔离耦合、通信传输和自动控制、灯光调整和马达调速。

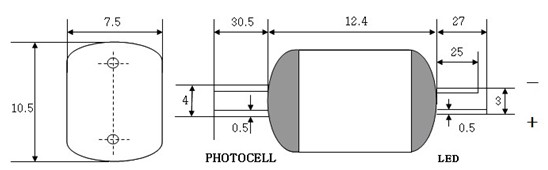

结构示意图:单位(mm)
规格参数:线性光耦WDYJ-1210


型号参数

测试条件

亮电阻 (RON) / KΩ

暗电阻       (ROFF)※2 /

Min.

Typ.

Max.

WDYJ-1210RA

IF=1mA※1





0.7

1

WDYJ-1210RB

IF=1mA※1

0.65



1.1

1

WDYJ-1210RC

IF=1mA※1

1.05



1.56

1

WDYJ-1210RC1

IF=1mA※1

0.8



1.5

200

WDYJ-1210RD

IF=1mA※1

1.48



2.6

1

WDYJ-1210RD1

IF=1mA※1

1.48



2.5

200

WDYJ-1210RE

IF=1mA※1

2.5



5

2

WDYJ-1210RG

IF=1mA※1

5



10

2

WDYJ-1210RH

IF=1mA※1

10



20

30

WDYJ-1210RI

IF=1mA※1

20



40

10

上升时间(TR)

Time to 63% of final conductance @ IF= 20mA



3.5



msec

下降时间(TF)

Time to 100K after removal of IF  = 20mA



500



msec

温度系数

IF  > 5 mA



0.7



%/°C

※1  measured after a dark history of one week
※2  10 sec after IF=0.5V dc on cell
订购特殊参数请说明

产品名称:线性光耦WDYJ-0202系列
产品类别:线性光耦
产品型号:WDYJ-0202


材料:    CDS LED
外形:
线性光耦一种通过输入电流的变化来控制电阻变化的光电器件,是利用Cds和LED半导体经过严格的挑选、老化、测试而制成的一种线类似线性的光电耦合器。

产品特点:

纯电阻材料,无极性输出、简单的电路结构适合直流和交流应用、输入和输出隔离效果好,低失真耦合。



主要应用:

音响功放保护和控制、音量控制和电气隔离耦合、通信传输和自动控制、灯光调整和马达调速。

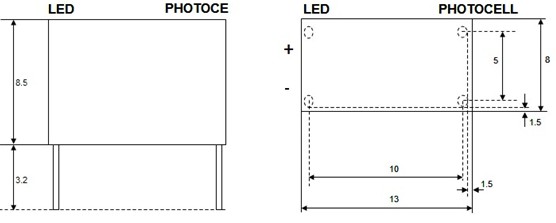

结构示意图:单位(mm)
规格参数:线性光耦WDYJ-0202


型号参数

测试条件

亮电阻 (RON) / KΩ

暗电阻       (ROFF)※2 /

Min.

Typ.

Max.

WDYJ-0202RA

IF=1mA※1





0.7

1

WDYJ-0202RB

IF=1mA※1

0.65



1.1

1

WDYJ-0202RC

IF=1mA※1

1.05



1.56

1

WDYJ-0202RC1

IF=1mA※1

0.8



1.5

200

WDYJ-0202RD

IF=1mA※1

1.48



2.6

1

WDYJ-0202RD1

IF=1mA※1

1.48



2.5

200

WDYJ-0202RE

IF=1mA※1

2.5



5

2

WDYJ-0202RG

IF=1mA※1

5



10

2

WDYJ-0202RH

IF=1mA※1

10



20

30

WDYJ-0202RI

IF=1mA※1

20



40

10

上升时间(TR)

Time to 63% of final conductance @ IF= 20mA



3.5



msec

下降时间(TF)

Time to 100K after removal of IF  = 20mA



500



msec

温度系数

IF  > 5 mA



0.7



%/°C

※1  measured after a dark history of one week
※2  10 sec after IF=0.5V dc on cell
订购特殊参数请说明
