SPD-M3 型微电脑音乐打铃器说明书



(一)功能和用途:

    1 .本产品配合扩音机及喇叭完成自动音乐打铃功能。能根据用户设定的时间,自动打开扩音机电源,并向扩音机输送音乐信号,令其自动播放一段音乐,实现自动音乐打铃功能。音乐播放完毕后会自动关闭扩音机,节能环保,适用于学校上下课,单位上下班等,取代传统烦躁刺耳的电铃。
    2 .打铃器分为两种音乐类型:
乐曲型:内有3首管弦音乐,曲 A 是《茉莉花》,曲 B 是《铃儿响叮当》,曲 C 是《浏阳河》;
钟声型:内有3种音乐钟声,曲 A 是【一声钟响】,曲 B 是【两声钟响】,曲 C 是【三声钟响】 ;
    3 .一周内每天可以任意设置时间点,指定播放某首曲子。用来区分上课,下课,预备或上班、下班、休息等。钟声设定的通常习惯是:“二上一下三预备”(即二声代表上课,一声代表下课,三声代表预备)。
    4 .每天设置最多 65 次打铃时间点。有 15 种星期组合模式选择,用来选择每周内都是哪天需要打铃,例如实现双休日不打铃等。
    5 .很方便操作实现会议讲话状态,手动打铃,放假期间屏蔽打铃等,对正常使用扩音机广播不受影响。
    6 .本机内带有监视喇叭,可以直接监视所播放的音乐。

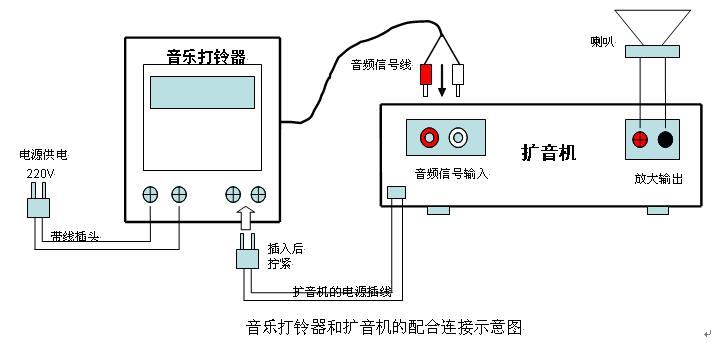

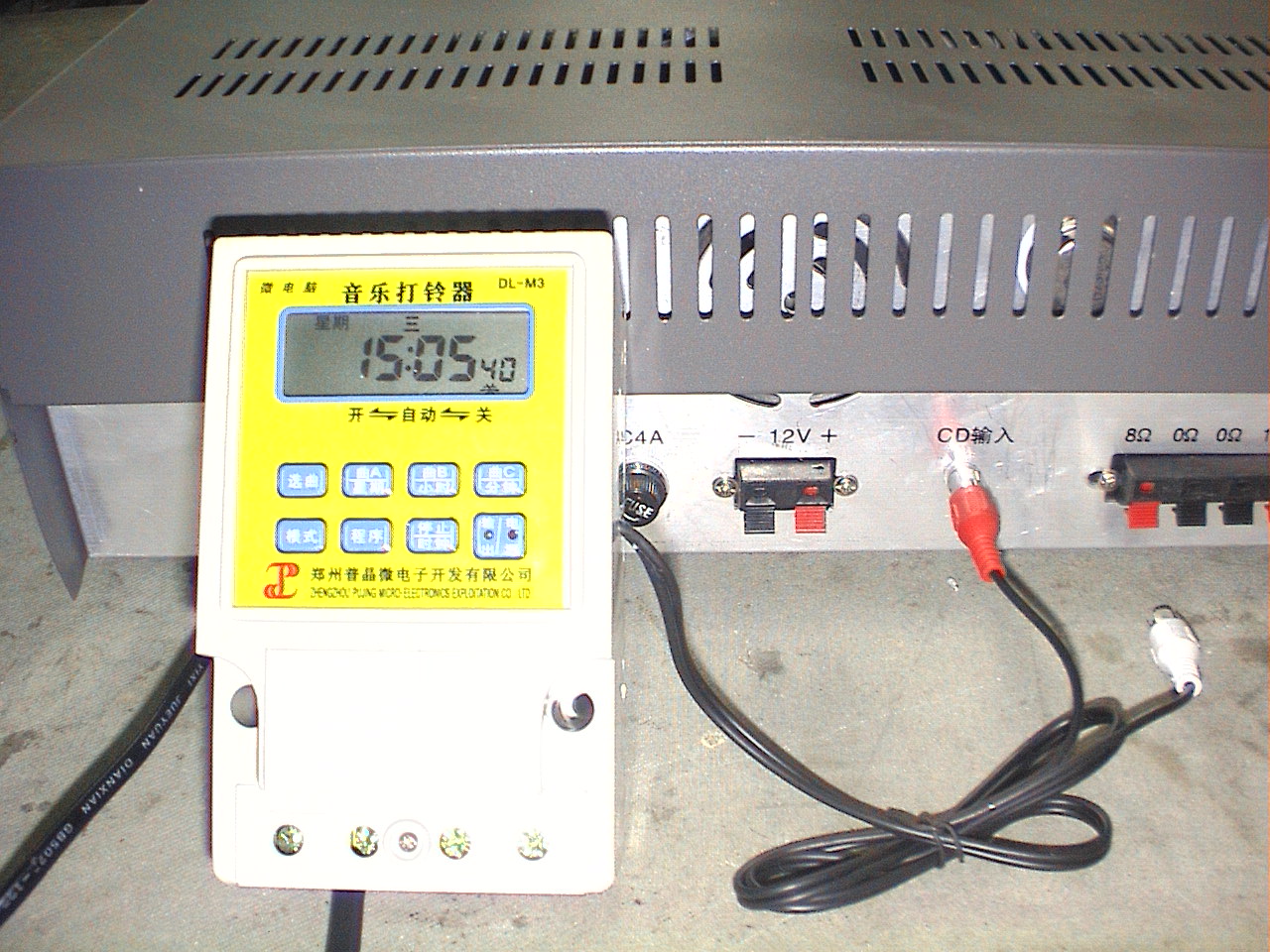

(二)接线图

(三)显示屏显示符号解释

(四)面板按键名称

(五)会议讲话状态,手动打铃,放假屏蔽打铃操作方法

    在“时钟显示”状态下,按【模式】键,可进行“开 / 自动 / 关”各状态的自由切换:开 自动
    当“开”符号显示时:一直开启扩音机电源且屏蔽自动打铃;用于正常使用扩音机会议讲话等。
    当“关”符号显示时:关闭所有打铃程序;用于节假日屏蔽自动打铃。
    当“自动”符号显示时:系统自动执行已设定的自动打铃程序;(按照已设定的时间程序打铃)
   手动打铃: 直接按【曲 A 】,【曲 B 】,【曲 C 】键即可自动开启扩音机播放音乐(或钟声),实现手动打铃。

注意:如遇到操作时有反映但没有音乐声,请先按一次【停止】键,然后再按【曲一】,【曲二】,【曲三】键即可。

(六)键盘锁功能
    在时钟显示状态下,长按 [ 取消 / 恢复 ] 键2秒钟以上,会解除或启动键盘锁。上锁后LCD屏左下角会显示“ ”符号;解锁后“ ”符号消失。键盘锁的作用是防止无关人员误操作键盘。

(七)设置时钟及星期
    在时钟显示状态下,按住 【 时钟 】 键不放,同时按 【星期】键或【小时】或【分钟】键,可调校星期、小时、分钟。
系统时钟采用 24 小时计时制。

(八)设置定时打铃时间程序

    在“时钟”界面下,按 【程序】键,可进入打铃程序设定界面,连续按【程序】键,可依次出现:“开――:―― 1 ” →“开――:―― 2 ” →。。。。。。 , 会有 65 次打铃时间设置状态。
    以上每次打铃时间设置状态中,都须分别按【星期】、【小时】、【分钟】键,准确设置星期(选择每周需要打铃的天数)及时、分(每次打铃的准确时间)。其中星期的设定有 15 种组合可选择:一二三四五六日 - →一→二→三→四→五→六→日→一三五→二四六→六日→一二三→四五六→一二三四五→一二三四五六→ …… 依次循环出现。
    按【选曲】键时,选择当次打铃时间点对应播放的曲目(或钟声),或将当次打铃时间点取消(注意:显示“――:――”方能表示已取消掉当次打铃时间点)。
    在非“时钟显示”状态下,按【时钟】键,回到“时钟显示”状态;若 30 秒未按任何键,系统会自动回到“时钟显示”状态;
    正常情况下,所有打铃程序设置完毕后,必须按 【模式】键将“自动”符号显示出来,以实现自动打铃功能(按照已设定的时间程序打铃);
    不使用的程序必须按【选曲】键及时取消(必须显示“ ――:―― ”才表示取消)。

(九)技术参数

额定电压:220 V /50Hz      适合电压范围:160 V~ 240 V         额定电流:负载 1000 W( 5 A)
显示方式:LCD 液晶中文          接线方式:锁扣式端子接线          打铃次数:每天 65 次打铃
外型尺寸:120 × 75 × 55mm     计时误差:± 0.25 ~ 0.5 秒 / 天  控制周期:日控或周控循环
工作环境温度:-30 ℃~ 60 ℃系统工作电压:3.0V ( 1.5 电池 2 节) 单个重量:350g

(十)注意事项

1 .若显示屏上显示变弱时,请更换电池。
2 .请勿自行修理、分解、改造本产品。
3 .请勿使本产品沾染油或进水。
