SSD205C双路可编程定时IC说明书

     SSD205C 微电脑双路可编程定时IC, 驱动 LCD ,程序优化稳定,具备超强的抗干扰能力,具备以下功能:
双路定时编程:每路均可实现 5 开 5 关的时间设定,且为各自独立的输出控制;
手动键盘锁 :在时钟界面下,长按“取消 / 恢复”键 3 秒钟以上,会解除或启动键盘锁;上锁后 LCD 屏内会有“ ”符号显示,解锁后“”符号消失。用户可以自行选择上锁与否。

3 、在定时开启有输出状态时, LCD 屏内有“”符号显示,是输出指示标志;当定时关闭后,“”符号消失。
4 、 LCD 液晶显示屏显示界面稳定,无任何闪烁、抖动现象;
5 、模块输出端口与外围 pcb 板有两种连接方式选择:焊盘式连接方式或 SIP 标准排线连接方式
6 、 我司有中、英文 2 种模块供客户选择使用 。

主要技术指标

1 、工作电压: 1.5V              2 、静态耗电流:小于或等于 4uA
3 、 晶振频率: 32768Hz          4 、工作温度: -10 度 ~ +60 度 (宽温型为: -40 度 ~ +85 度)
5 、存储温度: -20 度 ~+70 度    6 、计时误差 :< +-0.5 秒 / 天
7 、输出口驱动电流: 100uA

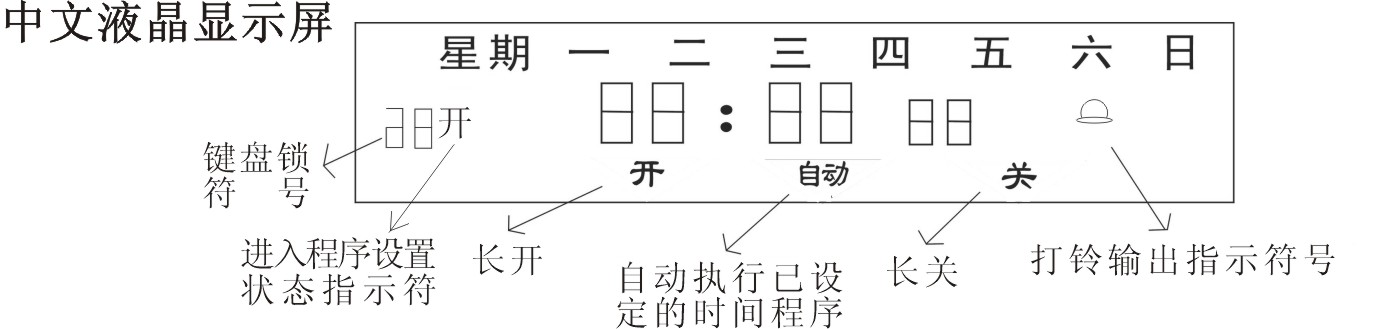

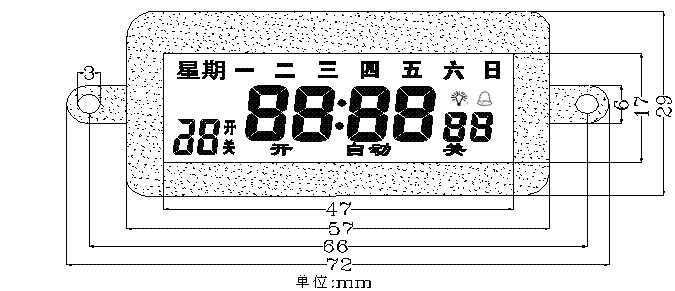

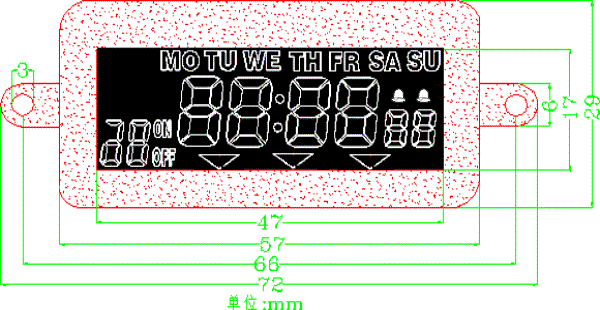

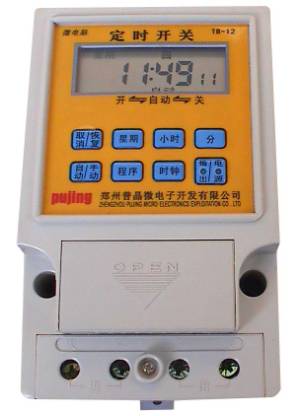

二、 LCD 外观图

(英文 LCD 显示示意图)

三、操作方式

§ 时钟状态设定 / 调整

    在键盘锁解除后,按住 [ 时钟 ] 键不放,同时按 [ 小时 ] 或 [ 分钟 ] 或 [ 星期 ] 键时可调整时钟或星期;按 [ 自动 / 手动 ] 键 , 可进行 [ 开 / 自动 / 关 ] 状态转换(当按至“开”状态时:系统一直有输出;当按至“关 ” 状态时:系统关闭输出;当按至“自动 ” 状态时:系统则执行已设定的时间开关程序,正常工作时应放在“自动”位置)。

§ 双路定时功能设定 / 调整

    1. 上电后系统即进入 双路定时 工作模式(每路 5 开 5 关独立输出控制)。 按“定时”键,可进入第一路各组设定界面:“ 1 开 00 : 00 C1 ”→“ 1 关 00 : 00 C1 ”……可以至“ 5 关 00 : 00 C1 ”; 继续按“定时”键则进入第二路设定界面: “ 1 开 00 : 00 C2 ” → …… “ 5 关 00 : 00 C2 ”。最后再按则循环到时钟界面。。。。 反复循环
在以上各定时设置界面可分别按“星期 、小时、分”键,调整设定星期 、小时、分,其中界面中后缀“ C1 ” 代表第一路,“ C2”代表第二路。 C1 路有输出时:“”图标显示; C2 有输出时:“”图标显示。
    2 、在定时设定界面,按 [ 小时 ] 键时可调整当次定时之小时
    3 、在定时设定界面,按 [ 分钟 ] 键时可调整当次定时之分钟
    4 、在定时设定界面,按 [ 星期 ] 键时可调整当次定时之星期设定选择;在每一“开”或每一“关”设定时都有 15 种星期组合模式供选择,连续按 [ 星期 ] 键 , 星期显示可进行如下循环 :
一二三四五六日 → 一 → 二 → 三 → 四 → 五 → 六 → 日 →一三五→二四六→ 六日 →一二三→四五六→ 一二三四五 → 一二三四五六 → 一二三四五六日 →……反复循环,用户根据控制需要可进行星期组合的设定选择。
    5 、在定时设定界面,按 [ 取消 / 恢复 ] 键时会将该组定时取消或恢复出来
    6 、在定时设定界面,按 [ 时钟 ] 键时返回时钟状态
    7 、 按 [ 自动 / 手动 ] 键 , 可进行 [ 开 / 自动 / 关 ] 状态转换:
    当此键按至“开”状态时: A 、 B 两路同时一直开;
    当此键按至“关 ” 状态时: A 、 B 两路同时一直关;
    当此键按到“自动 ” 状态时: A 、 B 两路各自执行已设定的开关程序。

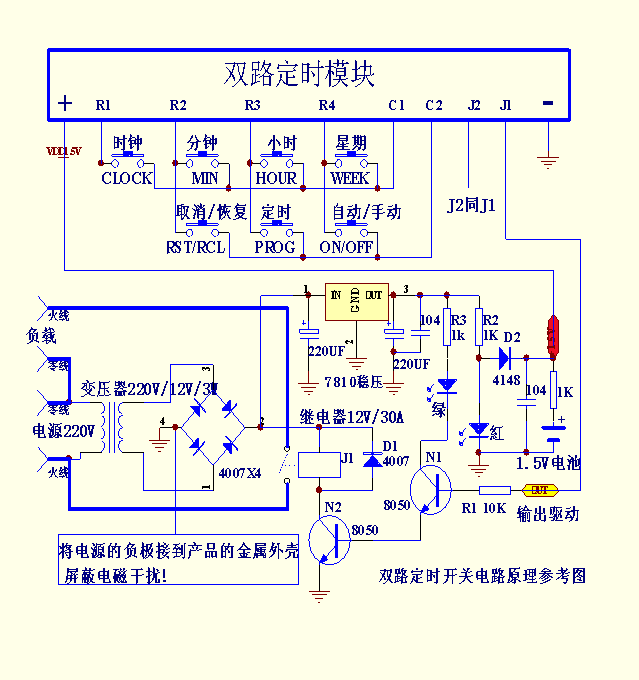

四、电路工作原理

    典型的电路如下图所示,模块 J1 端口输出的开关信号通过三极管 N1.N2 等元件构成的放大电路放大后驱动继电器 J1 ,在开启的状态时, J1 端口输出高电平,继电器吸合;在关闭的状态时 ,J1 端口输出低电平,继电器释放。红 LED.R2.D2 等元件构成的降压电路为模块提供 1.5V 工作电源,红 LED 兼作电源指示,绿 LED 为开启输出状态指示。

    定时工作状态, J2 端口输出同 J1…..

注: IC应用电路图由应用客户向SSTKJ公司直接索取 !

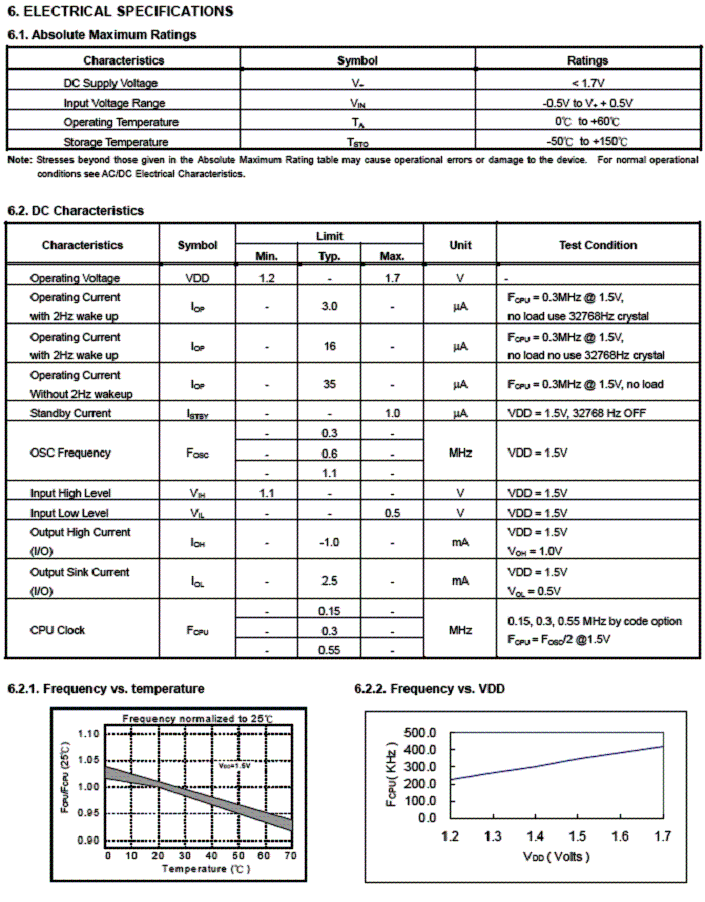

五、 Ielectrical Specification 电气特性



六、 LCD 逻辑图

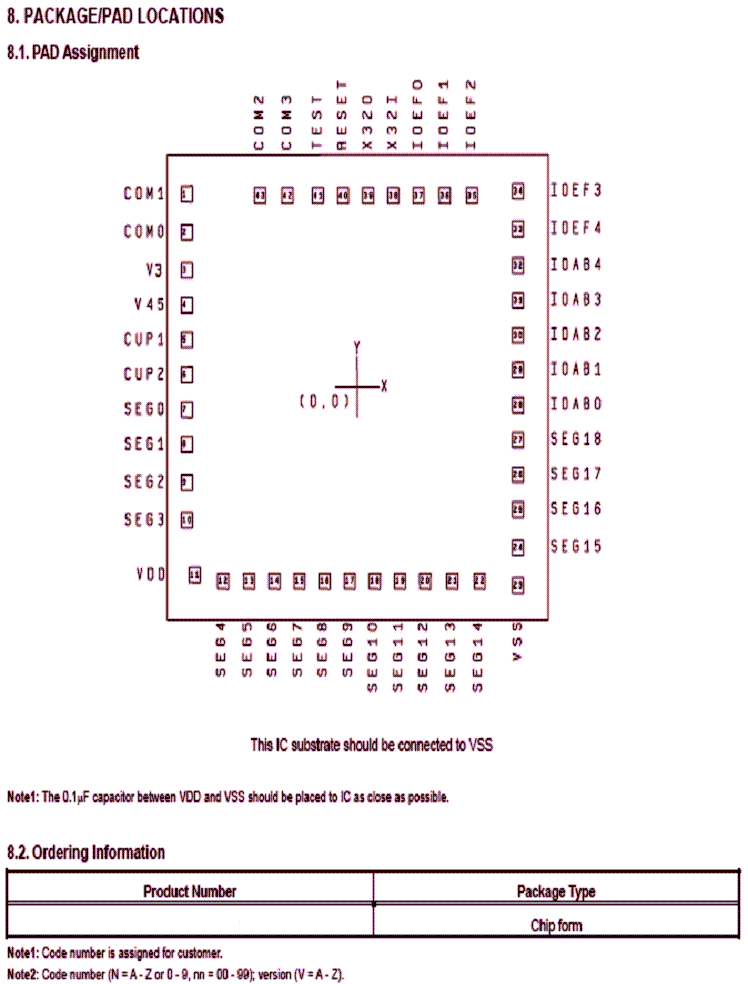

七、邦 定脚位图

SSD205C 定时 IC 外围 应用电路图:



(注:J2输出同J1



定时IC
SDL8919 1秒至20分钟单灯恒亮定时IC(触发定时,可推多灯,外加电阻调定时长短) 下载
SDL8925 简单定时闪灯控制IC(延时6秒至十分钟,上电不亮,加电阻调延时) 下载
SDL8939 定时10秒-10小时输出IC(定时一段时间后关不亮) 下载
SDL8940 单灯恒亮循环定时闪输出IC(8种不同定时模式,6种选项),SDL8940E可接电阻不要晶振 下载 8940E
SDL8943 6秒至10分钟定时IC(外接电阻调,上电LED不亮,中途触发按键可关停LED) 下载
SDL9002 24小时定时IC(既带常亮输出也带仿蜡烛闪输出) 下载
SDL9019 24小时柔和版定时蜡烛灯IC(4/20.5/18.8/19.6/16/24小时选择) 下载
