新一代SSD-62C可编程时控模块技术说明

一代     新一代 SSD1280C 微电脑可编程时控模块 , 驱动 LCD ,程序优化稳定,具备超强的抗干扰能力,脉冲测试通过 3500v 电磁干扰,属升级加强版,具备以下功能和特点:

1、 设定次数:每天 10 组编程定时( 10 开 10 关);
2、 控制周期:可日控或周控循环(可实现每天不同定时设置);
3、 时控范围: 1 分 -168 小时;
4、 超强的抗干扰;
5 、模块输出端口有两种连接方式:焊盘式连接方式和 SIP 标准排线连接方式
6 、我
司有中文、英文、常温、宽温多种模块配置品种,供客户选择使用。

主要技术指标

1、工作电压:1.5V                 2、静态耗电流:小于或等于3uA

3、晶振频率:32768Hz            4、工作温度:-10~ +60度;(宽温型为:-40~ +85度)

5、存储温度:-20~+70     6、计时误差:< ±0.5/

7、输出口驱动电流:100uA

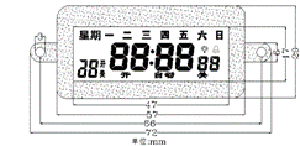

二、 定时 IC 操作键盘及 LCD 显示外观图

模块厚度: 6.6 mm ; 若计算模块背面晶振元件高度,最大厚度则为: 9.5 mm



(英文 LCD 显示示意图)

三、操作方式

§ 时钟状态设定 / 调整
    在时钟显示界面,按住 [ 时钟 ] 键不放,同时按 [ 小时 ] 或 [ 分钟 ] 或 [ 星期 ] 键时可调整时钟或星期;按 [ 自动 / 手动 ] 键 , 可进行 [ 开 / 自动 / 关 ] 状态转换(当按至“开”状态时:系统一直有输出;当按至“关 ” 状态时:系统关闭输出;当按至“自动 ” 状态时:系统则执行已设定的时间开关程序,正常工作时应放在“自动”位置)。

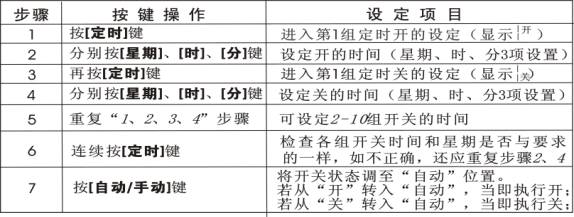

§ 定时状态设定 / 调整
1、 在键盘锁解除后,按 [ 定时 ] 键进入定时状态 , 每按一次 [ 定时 ] 键时都进入下一组定时设定界面;若连续按 [ 定时 ] 键:
1 开 →1 关 →2 开 →2 关 → …… 9 开 → 9 关 → 10 开 → 10 关 →时钟界面 →1 开 →1 关 →2 开 →2 关 → ……反复循环
2 、在定时设定界面,按 [ 小时 ] 键时可调整当次定时之小时
3 、在定时设定界面,按 [ 分钟 ] 键时可调整当次定时之分钟
4 、在定时设定界面,按 [ 星期 ] 键时可调整当次定时之星期设定选择;在每一“开”或每一“关”设定时都有 15 种星期组合模式供选择,连续按 [ 星期 ] 键 ,15 星期组合显示可进行如下循环 :
周一 周二 周三 周四 周五 周六 周日 → 周 一 → 周 二 → 周 三 → 周 四 → 周 五 → 周 六 →周 日 → 一 三 五 →二 四 六 → 六 日 → 一二三 → 四五六 → 一二三四五 → 一二三四五六 → 周一 周二 周三 周四 周五 周六 周日 →……反复循环,用户根据控制需要可进行星期组合的设定选择。
5 、在定时设定界面,按 [ 取消 / 恢复 ] 键时会将该组定时取消或恢复出来
6 、在定时设定界面,按 [ 时钟 ] 键时返回时钟状态

四、电路工作原理

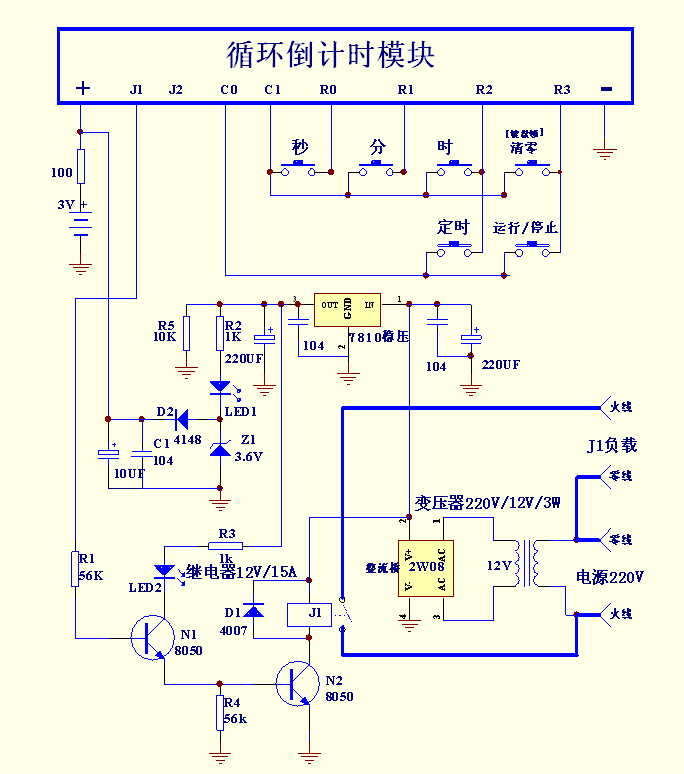

    典型的电路如下图所示,模块 J1 端口输出的开关信号通过三极管 N1.N2 等元件构成的放大电路放大后驱动继电器 J1 ,在开启的状态时, J1 端口输出高电平,继电器吸合;在关闭的状态时 ,J1 端口输出低电平,继电器释放。红 LED.R2.D2 等元件构成的降压电路为模块提供 1.5V 工作电源,红 LED 兼作电源指示,绿 LED 为开启输出状态指示。

五、 标准定时模块( SSD-62C )应用电路图 :
