2.4GHz无线数传模块 433/868/915MHz无线数传模块  2.4GHz CD音质高保真无线音频模块
300×231

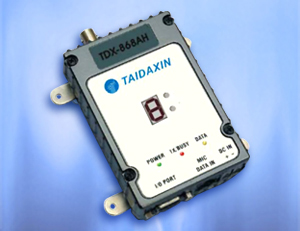

TDX868AH 高速数传电台

工作频段在150M、230M和450MHz;传输速率可以通过我公司的软件进行操作修改,信道速率最高设置为9600bps,接口速率可达9600bps;电台功率10W;供电电源为12V......

详细资料

300×231

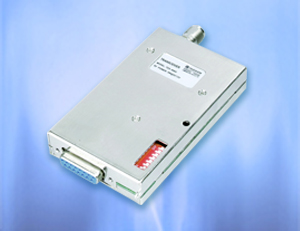

TDX868AL 低速数传电台

工作频段在150M、230M和450MHz;传输速率可以通过我公司的软件进行操作修改,信道速率最高设置为4800bps,接口速率可达9600bps;TTL/RS232/RS485选......

详细资料

300×231
TDX868A 嵌入式数传电台

工作频段在150M、230M和450MHz;传输速率可以通过我公司的软件进行操作修改,信道速率最高设置为4800bps,接口速率可达9600bps;同您单片机的接口可在三种方式(T......

详细资料
JZ878中功率无线数传电台
传输距离:20KM(视距)
功率:5W/10W
体积:109mm×79mm×30mm (不含天线座及数据接口)
JZ868中功率无线数传电台
传输距离:10KM(视距)
功率:5W
体积:109mm×79mm×30mm (不含天线座及数据接口);

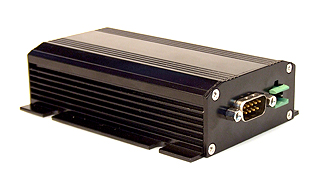

JZ878中功率无线数传电台
最大特点:
功率5W,传输距离远。
16信道,含460MHZ频段。
成品适合外接使用。
主要应用:
无线抄表,油田水利,云台控制,工业设备数据采集。
主要性能:
◆ 视距可靠传输距离达20km以上(BER=10-3@1200bps);
◆ 载频 428~470 MHz, 也可订制315M/868M/915M等其他载频;
◆ 提供16个信道,如果用户需要,可扩展到32信道;
◆ 接口速率:JZ878A:1200-4800bps,JZ878B:1200-38400bps;
◆ 信道速率:JZ878A:1200-4800bps,JZ878B:1200-38400bps;
◆ 接口方式:TTL/RS232/485由用户选择,接口格式:8N1/8E1/8o1
◆ 收发一体,半双工,收发转换时间短;
◆ 数据透明传输,数据收发转换自动完成,只要向接口收/发数据即可,可传输较长的数据帧;
◆ 自动过滤掉空中产生的假数据,长期使用可靠性好,故障率极低;
◆功耗:功率5w/10W,接收电流<45mA,发射电流<1.5A;
◆供电:9-15V 直流,典型值:13.8V;
◆ 温度:-20℃~+75℃;
◆体积:109mm×79mm×30mm (不含天线座及数据接口);

使用接口:
JZ878提供RS232、RS485、 TTL接口方式之一,用户选购时需根据自己的需要指定接口方式。JZ878常用参数主要有:串口波特率与校验,空中波特率,信道与频率。这些参数均可通过我公司设置软件进行设置。用户在使用过程中也可根据我公司协议动态更改这些参数。空中速率大于串口速率时,一帧可传无限大数据,空中速率小于或等于串口速率时,一帧最多可传255字节。用户使用时请根据需要配置波特率。
两台JZ878正常通讯前提:
◆两电台信道(即频率)一致
◆两电台空中波特率一致
◆两电台串口波特率及校验与所接设备或电脑一致
 JZ878接脚定义:


天线接口:TNC接口。

电台的数据接口 电台管脚定义 说明 用户终端
1
2 TXD/A TTL/RS232:数据发送端,RS485:A 用户设备的接收
3 RXD/B TTL/RS232:数据接收端,RS485:B 用户设备的发送
5 GND 用户接口地 用户接口地
6、7、8、9
电台的电源接口
1 GND 用户电源地 用户电源地
2 +13.8V 用户电源的正极 用户电源正极


技术参数:
调制方式 GFSK
工作频率 428~470MHZ
信道数目 16
发射功率 5W /10W
接收灵敏度 -121dBm
发射电流 <1.5A
接收电流 <45mA
信道速率 1200/2400/4800/9600/19200/38400Bit/s 用户可设
串口速率 1200/2400/4800/9600/19200/38400Bit/s 用户可设
收发转换时间 <10ms
接口数据格式 8E1/8N1/8O1
工作电源 9-15V,直流
工作温度 -25℃~75℃
工作湿度 10%~90%相对湿度,无冷凝
外形尺寸 109mm×79mm×30mm(不含天线)
互通型号 JZ871/JZ872/JZ873/JZ878
传输距离 20KM(视距)

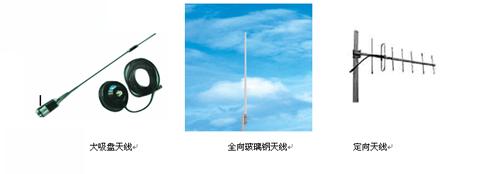

常配天线:







标配天线:鞭状天线。
应用领域:
水电气三表、污水处理、油田监测、门禁考勤、云台控制、楼宇控制、货场物流、防盗报警、智能仪器仪表
