KYL-510B 无线PDA、无线点菜机专用数传模块
1、  低功耗、高灵敏度、大输出功率(可达1W)、转输距离远。
2、  可用电池或电池组直接供电。
3、  可选的ID功能。
4、  具有休眠功能。
5、  提供组网技术支持。


550×267
KYL-380A无线语言模块| 无线模块 | RF 模块
  *载波频率: VHF/UHF (典型值:150MHz 、230MHz、 280MHz、350MHz、450MHz )
  *信道间隔: 25kHz/12.5kHz
  *频率稳定度: ±2.5ppm
  *解码格式:DTMF (也可定制其它格式)
  *接口:RS-232
  *供电电压: DC 5V or 12V
  *信道数量: 16
  *天线阻抗: 50Ω
  *工作温度: -35 ~ 75°C
  *尺寸: 80 x 45 x 20mm
  *重量: 150g

1413×640
所属类别: PDA、点菜机用无线模块
产品名称: KYL-510B 无线PDA、无线点菜机专用数传模块

浏览次数: 1000 次



KYL-510B PDA点菜机专用模块 使用手册
        载波频率: 433MHz, 450MHz,868MHz,915MHz等 ISM频点;
        多种可选的通讯接口:RS-232、TTL、 RS-485;
        8个通讯信道,也可根据客户要求扩展;
        传输数率:1200、2400、4800、9600、19200;
        数据格式:8N1/8E1/8O1(也可提供其它格式,如9位数据位);
        收发一体,半双工工作模式;
        低功耗,并具有休眠功能;
        工作温度:-20℃ ~ +65℃(商业级)
                       -35℃ ~ +75℃(工业级);
        天线阻抗:50Ω(标配为SMA,可定制);
        符合EN 300220 and ARIB STD-T67标准。
        专为电池供电用户设计,天线尺寸及外形均可定制。

2、应用领域:
        水、电、气等无线抄表系统;
        楼宇自动化、安防、机房设备无线监控、门禁系统;
        无线呼叫系统、无线排队机、医疗器皿;
        无线POS、PDA ;
        无线LED显示屏、抢答器等、智能交通;

3、详细规格:
        供电电源: DC 3.6V 7.2V 等 (也可根据用户要求定制);
        输出功率: ≤500mW;(可在100mW至1W 范围内定制)
        接收电流: <25mA(TTL接口);
        接收灵敏度:-123dBm  (1200bps) ;
               -118dBm  (9600bps)
        发射电流: <250mA;
        休眠电流: <20uA;
        传输距离:9600bps : 可在一栋楼内,或几栋楼之间转输。
                      1200bps: 可在一个大型的生活小区范围内传输.
        外型尺寸: 53mm×38mm×10mm。
4、安装尺寸:


(图1)
5、接口定义:


接口名称
功能描述
电平
备注
1
GND
电源地


2
VCC
电源(DC)
5 V

3
RXD/TTL
数据接收(TTL电平)
TTL

4
TXD/TTL
数据发射(TTL电平)
TTL
5
DGND
信号地


6
A(TXD)
RS-485 A或TXD of RS-232


7
B(RXD)
RS-485 B 或RXD of RS-232

8
SLEEP
休眠控制
TTL
低电平有效
9
TEST
 内部测试


6、软件设置:(用户可以通过PC软件设置信道、接口数率等相关信息

信道号
信道频率
信道号
信道频率
信道号
信道频率
信道号
信道频率
1
429.0325MHZ
2
430.0325MHZ
3
431.0325MHZ
4
432.0325MHZ
5
433.0325MHZ
6
434.0325MHZ
7
435.0325MHZ
8
436.0325MHZ

7、标准配置:
1、KYL-510B无线传输模块一只。
2、弹簧天线一支(外形及尺寸可定制)
8、可选配件
1、RS-232接口编程连接线。(方便用户通过电脑的232接口对模块参数进行设置)
2、USB接口编程联接线。(方便用户通过电脑的USB接口对模块参数进行设置)
3、数据传输测试设备。(方便用户在选型或实际使用中对模块进行测试)
4、可选天线。(用户可跟据自己的实际使用情况,选择适合自己的天线,使通讯效果达到最佳)
注意:
1、为达到最好的通讯效果,请尽量使用纹波系数较小的电源,电源的最大电流应该大于模块最大电流的1.5倍。
2、TTL、RS-485、RS-232,三种接口只能选其一。
3、传输数率分为:接口数率:用户可通过KYLPRO.exe PC软件更改;
                           空中数率:空中数率需要用户在定货时说明。
4、当接口SLEEP 为低时,模块将进入休眠模式。在此模式下,将不能进行数据的收发。当SLEEP 为高或悬空时150mS后,模块进入工作状态。(如不需要休眠功能,此脚悬空)

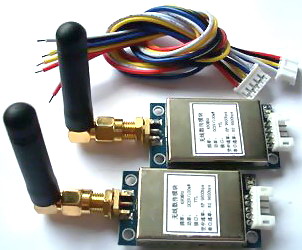

名称:无线模块PLC控制无线点菜机无线安防报警
分类:无线模块
型号:433
简介:无线模块,PLC控制,无线点菜机,无线安防报警,无线数据采集,无线数据收发,串口远距离免费网络 深圳捷迅易联科技有限公司专业为客户提供串口无线模块,可代替有线为客户实现产品的无线功能。主营产品:无线数传模块,GPRS模块,各种胶棒天线,吸盘天线,以及各类无线方案的开发

名称:433M无线双向数传模块GFSK窄带
分类:无线模块
型号:433
简介: 433M无线双向数传模块,GFSK窄带,无线点菜机,低功耗,抗干扰,远距离,代替有线实现无线数据采集 深圳捷迅易联科技有限公司专业为客户提供串口无线模块,可代替有线为客户实现产品的无线功能。主营产品:无线数传模块,GPRS模块,各种胶棒天线,吸盘天线,以及各类无线方案的开发

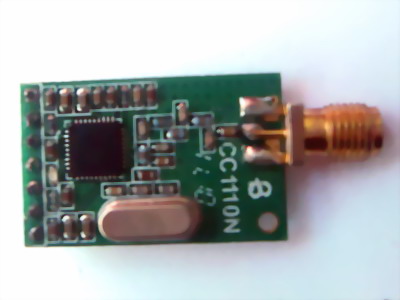

名称:全路由自动组网自动跳频防冲突设计MESH
分类:无线模块
型号:433
简介:全路由自组网模块,自动跳频,抗干扰,防冲突设计,传输稳定,MESH网络,组网强大方便,低功耗 深圳捷迅易联科技有限公司专业为客户提供串口无线模块,可代替有线为客户实现产品的无线功能。主营产品:无线数传模块,GPRS模块,各种胶棒天线,吸盘天线,以及各类无线方案的开发

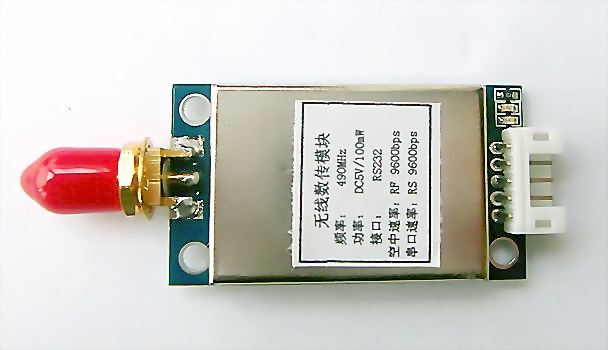

名称:无线模块无线呼叫传感器控制无线显示双向
分类:无线模块
型号:433
简介: 433M无线模块,-120DB高灵敏度,无线呼叫,无线传感器应用,无线报警,无线控制,无线显示,双向 深圳捷迅易联科技有限公司专业为客户提供串口无线模块,可代替有线为客户实现产品的无线功能。主营产品:无线数传模块,GPRS模块,各种胶棒天线,吸盘天线,以及各类无线方案的开发

名称:无线模块232接口485接口单片机
分类:无线模块
型号:433
简介:无线模块YL-100433M232接口485接口2.4G单片机远距离代替有线,抗干扰,低功耗,高灵敏 捷迅易联研发的系列微功率无线数传模块满足工业级标准,体积小,方便内嵌使用,抗干扰性强, 接收灵敏度高等主要性能:

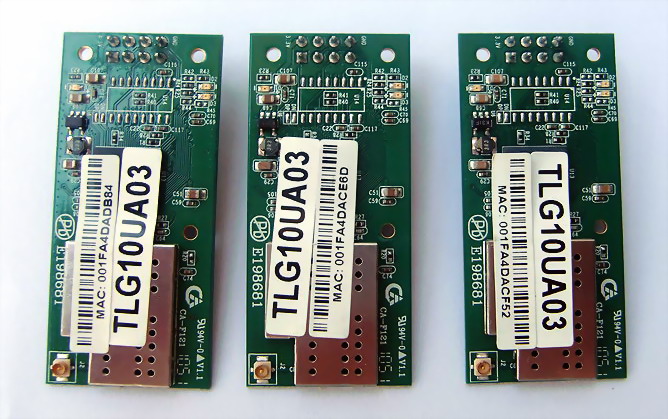

名称:优质串口转WIFI工业级2.4G远距离
分类:WIFI,GPRS
型号:WIFI
简介:优质串口转WIFI,工业级,串口设备连网特别方便,2.4G,远距离,低功耗,使用简单,多种网络模式 深圳捷迅易联科技有限公司专业为客户提供串口无线模块,可代替有线为客户实现产品的无线功能。主营产品:无线数传模块,GPRS模块,各种胶棒天线,吸盘天线,以及各类无线方案的开发

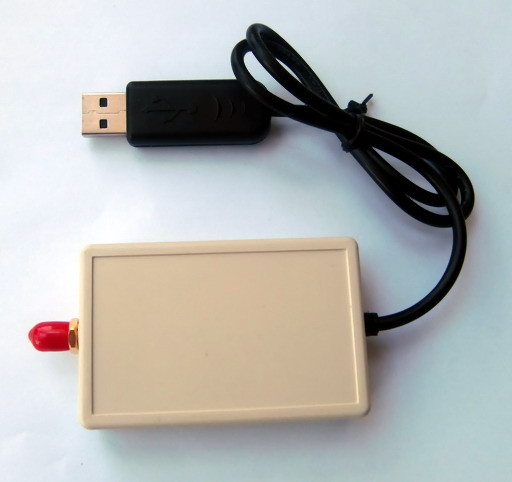

名称:无线模块数传电台USB接口无线LED控制
分类:无线模块
型号:433
简介:无线模块YL-100U远距离数传电台USB接口433M 2.4G代替有线,无线LED控制,无线方案开发

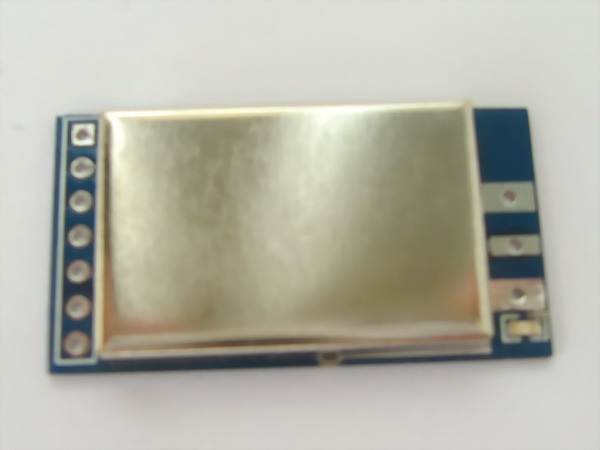

名称:超低功耗无线数传模块单片机水电气无线抄表
分类:无线模块
型号:433
简介:超低功耗433M无线数传模块,远距离,串口232,485,单片机TTL接口,水电气无线抄表 深圳捷迅易联科技有限公司专业为客户提供串口无线模块,可代替有线为客户实现产品的无线功能。 主营产品:无线数传模块,GPRS模块,各种胶棒天线,吸盘天线,以及各类无线方案的开发

名称:吸盘天线无线发射模块RF模块无线接收模块
分类:天线
型号:433
简介:吸盘天线 315 433 490 868 910 2.4G ,无线发射模块,RF模块,无线接收模块 无线模块配套用天线,性能超强,传输稳定,同行业中出类拔萃。频率315-910MHz,厂家直销。

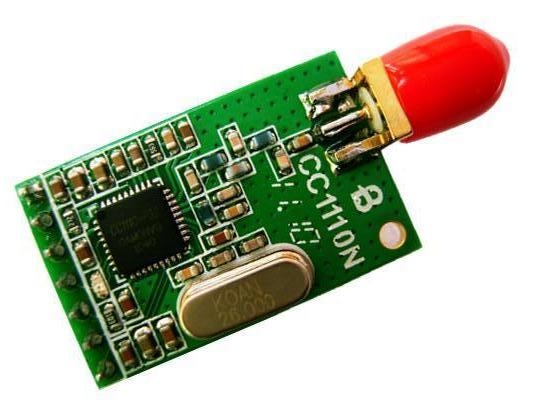

名称:全路由自动组网模块ZIGBEE无线抄表
