无线数据传输模块 - GSM无线数传模块

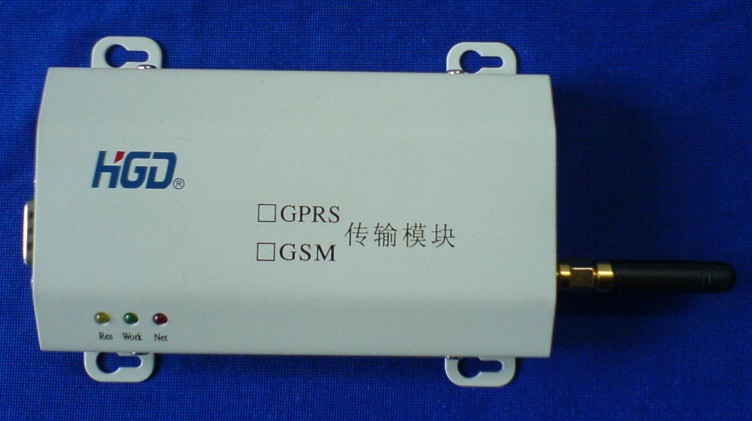

GSM数传模块

一、性能特点
1、接收GSM短信信息,无需PDU编码,以ASCII码、汉字国标码格式通过RS232接口输出。串口波特率:9600bits/s,无校验位,8位数据,1位起始位,1位停止位;
2、接收信息长度:一条信息最多70个汉字(长信息可分多条发送),
3、DB9接口:2 PIN 数据输出,3 PIN 数据输入,5 PIN GND ;
4、工作电源:电压:DC 4.5V — 5.5V,电流:300mA(最大值);
5、可屏蔽非法信息,如建议用户在使用中在信息发送时在信息前加入识别码或校验码,在接收时再根据识别码或校验码判别其是否为合法信息。
6、可选信息反馈功能
     当无线LED显示控制板或计算机接收到接收模块传来的信息时,在两秒钟内按一定的格式通过串口发送信息到GSM数传模块,然后GSM数传模块会把信息通过短信方式发回到信息发部端。该功能可使用户实时掌握显示屏各个终端接收信息的情况。

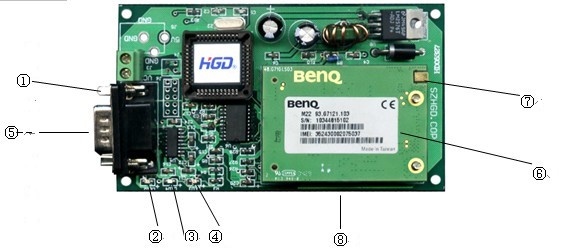

二、模块结构图

                          ① 电源插座                              ② LED4(复位指示灯—黄灯)
                          ③ LED3(工作指示灯—绿灯)    ④ LED2(联网指示灯—红灯)
                          ⑤ 串口插座(DB9)                  ⑥ 短信模块
                          ⑦ 天线接头                              ⑧ SIM卡座(在背面)

三、综合指标

处理及存储器
8位低功耗高性能处理器,128K×8 SRAM,256K×8 FLASH
可用频率
900MHZ、1800MHZ、1900MHZ
电   源
电压:DC 5V/500mA,通信时平均电流250mA,  空闲时《65mA
天线阻抗
 50Ω/SMA 阴头
接收灵敏度
-104dbm
SIM  卡
3V/5V,自动检测
用户数据接口
 RS232 (DB9),波特率:1200~57,600bits/s
外型尺寸
92.7x61.3x23mm
重   量
300g
工作环境
模块工作温度:-30°C~60°C,湿度范围:0-95%

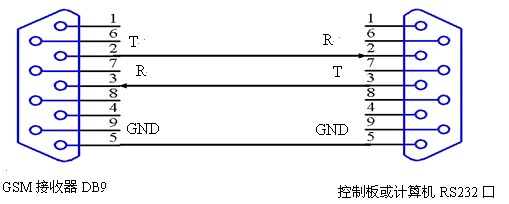

四、无线GSM数传模块与LED显示屏控制板或计算机连接方式
