2.4GHz无线数传模块 433/868/915MHz无线数传模块  2.4GHz CD音质高保真无线音频模块

1G以下无线模块   2.4G无线模块     Zigbee无线模块       2.4G宽带无线模块

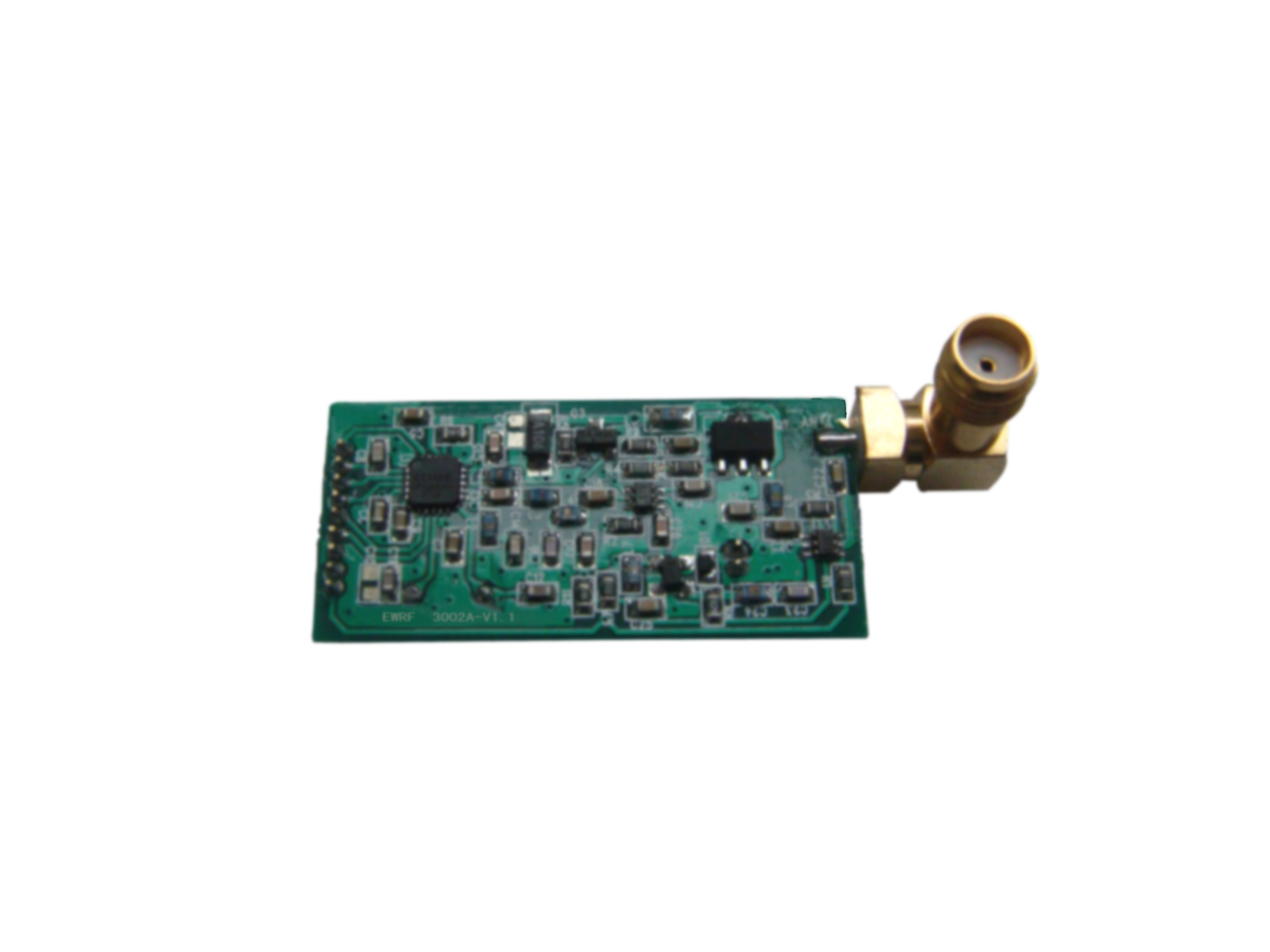

  EWRF3022UA USB无线数传模块

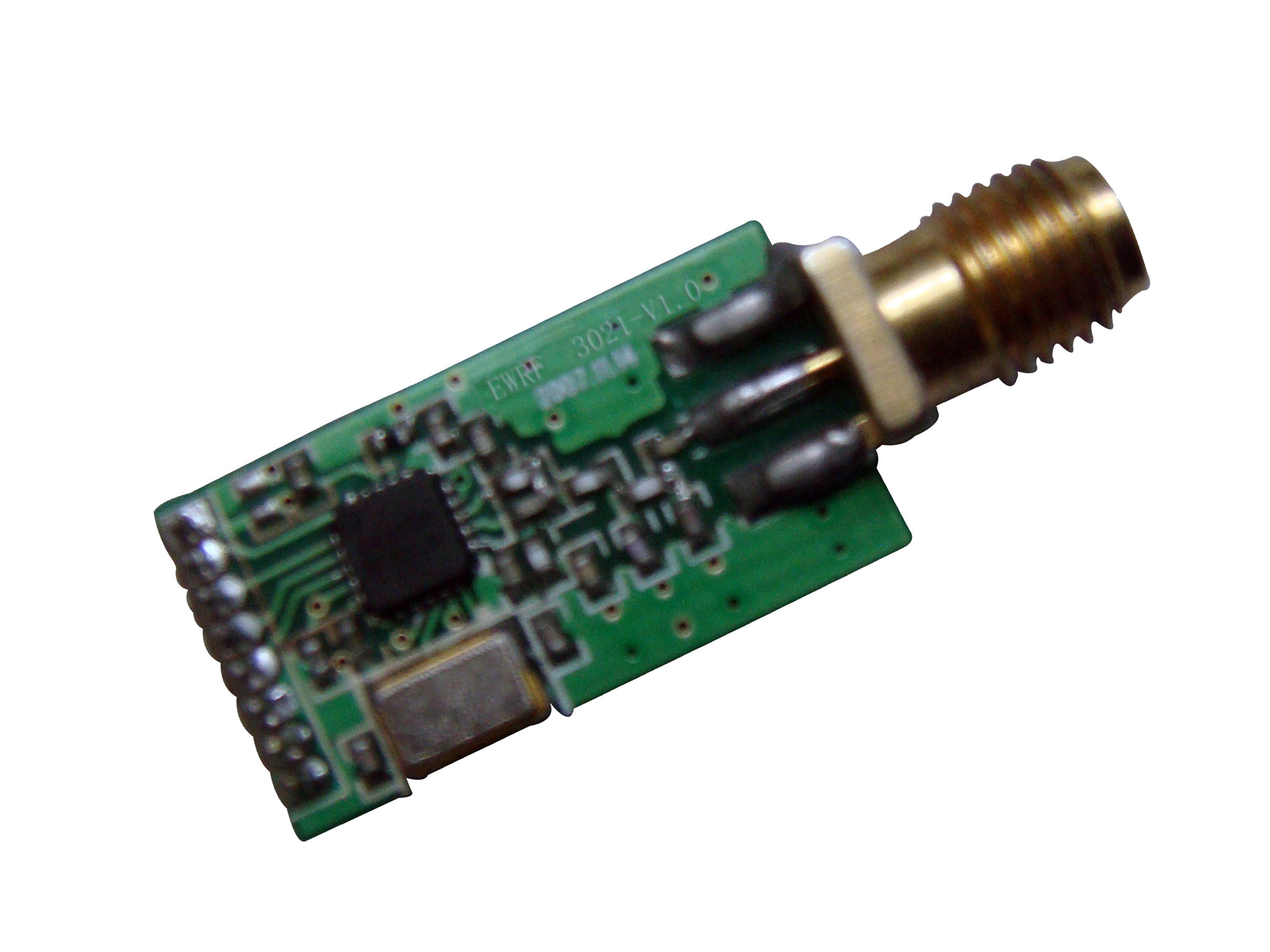

  EWRF 3022UT USB无线数传模块





  EWRF-302系列2UT型无线数传模块





  EWRF-302系列2UA型无线数传模块





  EWRF-302系列2UAH型无线数传模块





  EWRF-302系列1A型无线通信模块



没有找到图片



  EWRF-802系列2U型无线通信模块





  EWRF-302系列1型无线通信模块





  EWRF-302系列2U型无线通信模块

点击查看原图



产品说明:

产品说明:
    EWRF-302系列无线通信模块采用目前业界领先、应用广泛的最新一代无线射频芯片,是专为工作在1G以下各种ISM/SRD免申请频段,如315M/433M/868M/915M等频段设计的低功耗无线数字通信模块。
    该系列模块是工业级标准的产品,可以在极恶劣的环境下工作,具有成本低、体积小、工作稳定、产品一致性好等特点。EWRF-302系列无线通信模块根据是否带MCU、是否加功率放大、数据接口和封装方式等划分为多种型号可供选择,同系列内的各种型号模块可以互相通信。全部型号产品设计先进,各项技术指标优良,符合FCC规范的参数要求,可以满足客户的认证需要。
    EWRF-302系列2UA型是带MCU、带放大功能,发射功率在100mW以下、可以选择232、485、TTL、USB接口和3.3V或5V供电的无线数传模块,内置我们自主开发的无线通信协议软件,可以帮助客户简便地实现点对点、点对多点以及多点之间无线网络的数据传输功能。
1. 主要特点
·    接口方式:USB接口,格式有8N1/8E1/8O1可选;
·    接受灵敏度高,视距可靠传输距离可达1200m;
·    采用FSK的方式调制,支持OOK/ASK/MSK调制;
·    载频 433 MHz, 可定制315M/868M/915M等其他ISM频段;
·    提供PC机配置软件,可以灵活设置模块的各种参数;
·    串口速率:4800/9600/19200/38400/57600/115200bps;
·    空中速率:5K/10K/20K/30K/40K/50K/77K/100K/150K/200K/250Kbps;
·    功耗和休眠省电模式:功率<100 mw,接收电流<35mA,发射电流<100mA,休眠时电流<12uA;
·    支持多个字网组群工作模式,网络地址配置相同的模块间才可以相互通讯;
·    具有中继功能,可选择中继节点进行传输,有效扩大传输距离;
·    支持透明传输方式和地址传输方式,可以组成点对点、点对多点、对点对多点等无线通信网络;
·    USB 5v 供电
2. 主要技术指标

工作频率
433M
调制方式
FSK
发射功率
< 20dBm(100mW)
接收灵敏度
-119 dB
发射电流
<100 mA
接收电流
<35 mA
休眠电流
<12 uA
工作信道
32个频段选择
数据接口
USB接口
数据格式
8N1/8E1/8O1
串口速率
4800/9600/19200/38400/57600/115200bps
空中速率
5K/10K/20K/30K/40K/50K/77K/
100K/150K/200K/250Kbps
硬件接口
2.0插针/插座
通讯距离
0-1200米(20dbm,10kbps,可视距离)
天线阻抗
50Ω
工作温度
- 40 -  85 °C
供电方式
USB 5 V
尺寸
60 x 45 mm (不包括天线)


3. 应用范围
·     远距离无线数据传输
·     AMR三表抄送
·     远程无线遥控、无线安防系统
·     物流跟踪、仓库巡检、电子标签等
·     电力、矿山、铁路等长距离遥感勘测
·     替代232、485进行无线数据通信
·     工业仪器仪表无线数据采集和控制
·     住宅、楼宇智能无线数据采集和控制
·     无线传感器网络应用
点击查看原图



产品说明:
产品说明:
    EWRF-302系列无线通信模块采用目前业界领先、应用广泛的最新一代无线射频芯片,是专为工作在1G以下各种ISM/SRD免申请频段,如315M/433M/868M/915M等频段设计的低功耗无线数字通信模块。
    该系列模块是工业级标准的产品,可以在极恶劣的环境下工作,具有成本低、体积小、工作稳定、产品一致性好等特点。EWRF-302系列无线通信模块根据是否带MCU、是否加功率放大、数据接口和封装方式等划分为多种型号可供选择,同系列内的各种型号模块可以互相通信。全部型号产品设计先进,各项技术指标优良,符合FCC规范的参数要求,可以满足客户的认证需要。
    EWRF-302系列2UT型是带MCU、发射功率在10mW以下、可以选择232、485、TTL和USB等串行接口和3.3V或5V供电的无线数传模块,内置我们自主开发的无线通信协议软件,可以帮助客户简便地实现点对点、点对多点以及多点之间无线网络的数据传输功能。
1. 主要特点
  ·    接口方式:USB接口,格式有8N1/8E1/8O1可选;
  ·    接受灵敏度高,视距可靠传输距离可达350m;
  ·    采用FSK的方式调制,支持OOK/ASK/MSK调制;
  ·    载频 433 MHz, 可定制315M/868M/915M等其他ISM频段;
  ·    提供PC机配置软件,可以灵活设置模块的各种参数;
  ·    串口速率:4800/9600/19200/38400/57600/115200bps;
  ·    空中速率:5K/10K/20K/30K/40K/50K/77K/100K/150K/200K/250Kbps;
  ·    功耗和休眠省电模式:功率<10 mw,接收电流<25mA,发射电流<35mA,休眠时电流<8uA;
  ·    支持多个字网组群工作模式,网络地址配置相同的模块间才可以相互通讯;
  ·    具有中继功能,可选择中继节点进行传输,有效扩大传输距离;
  ·    支持透明传输方式和地址传输方式,可以组成点对点、点对多点、对点对多点等无线通信网络;
  ·    可以选择3.3V或5V直流供电
2. 主要技术指标

工作频率
433M
调制方式
FSK
发射功率
10 dBm(10mW)
接收灵敏度
-112 dB
传输速率
0-250 kbps
发射电流
<35 mA
接收电流
<25 mA
休眠电流
<8 uA
工作信道
32个频段选择
数据接口
232/485/TTL/USB串口
数据格式
8N1/8E1/8O1
串口速率
4800/9600/19200/38400/57600/115200bps
空中速率:
5K/10K/20K/30K/40K/50K/77K
/100K/150K/200K/250Kbps
硬件接口
2.0插针/插座
通讯距离
0-500米(10dbm,10kbps,可视距离)
输出阻抗
50Ω
工作温度
- 40 -  85 °C
供电方式
DC 5 V /3.3V
尺寸
50 x 25 mm (不包括天线)

3. 引脚定义
引脚
名称
方向
描述
引脚
名称
方向
描述
1
VDD
——
DC  +5V /3.3V
2
GND
——
电源地
3
TA
输出
串口数据输出
4
RB
输入
串口数据输入
5
CS
输入
可做为片选/休眠控制,高电平休眠

4. 应用范围
 ·     无线数据传输
 ·     AMR三表抄送
 ·     远程无线遥控、无线安防系统
 ·     物流跟踪、仓库巡检、电子标签等
 ·     低功率遥感勘测
 ·     替代232、485进行无线数据通信
 ·     工业仪器仪表无线数据采集和控制
 ·     住宅、楼宇智能无线数据采集和控制
 ·     无线传感器网络应用
点击查看原图



产品说明:
    EWRF-302系列无线通信模块采用目前业界领先、应用广泛的最新一代无线射频芯片,是专为工作在1G以下各种ISM/SRD免申请频段,如315M/433M/868M/915M等频段设计的低功耗无线数字通信模块。
    该系列模块是工业级标准的产品,可以在极恶劣的环境下工作,具有成本低、体积小、工作稳定、产品一致性好等特点。EWRF-302系列无线通信模块根据是否带MCU、是否加功率放大、数据接口和封装方式等划分为多种型号可供选择,同系列内的各种型号模块可以互相通信。全部型号产品设计先进,各项技术指标优良,符合FCC规范的参数要求,可以满足客户的认证需要。
    EWRF-302系列2UT型是带MCU、发射功率在10mW以下、可以选择232、485、TTL和USB等串行接口和3.3V或5V供电的无线数传模块,内置我们自主开发的无线通信协议软件,可以帮助客户简便地实现点对点、点对多点以及多点之间无线网络的数据传输功能。
1. 主要特点
  ·    接口方式:232/485/TTL/USB串口,格式有8N1/8E1/8O1可选;
  ·    接受灵敏度高,视距可靠传输距离可达350m;
  ·    采用FSK的方式调制,支持OOK/ASK/MSK调制;
  ·    载频 433 MHz, 可定制315M/868M/915M等其他ISM频段;
  ·    提供PC机配置软件,可以灵活设置模块的各种参数;
  ·    串口速率:4800/9600/19200/38400/57600/115200bps;
  ·    空中速率:5K/10K/20K/30K/40K/50K/77K/100K/150K/200K/250Kbps;
  ·    功耗和休眠省电模式:功率<10 mw,接收电流<25mA,发射电流<35mA,休眠时电流<8uA;
  ·    支持多个字网组群工作模式,网络地址配置相同的模块间才可以相互通讯;
  ·    具有中继功能,可选择中继节点进行传输,有效扩大传输距离;
  ·    支持透明传输方式和地址传输方式,可以组成点对点、点对多点、对点对多点等无线通信网络;
  ·    可以选择3.3V或5V直流供电
2. 主要技术指标

工作频率
433M
调制方式
FSK
发射功率
10 dBm(10mW)
接收灵敏度
-112 dB
传输速率
0-250 kbps
发射电流
<35 mA
接收电流
<25 mA
休眠电流
<8 uA
工作信道
32个频段选择
数据接口
232/485/TTL/USB串口
数据格式
8N1/8E1/8O1
串口速率
4800/9600/19200/38400/57600/115200bps
空中速率:
5K/10K/20K/30K/40K/50K/77K
/100K/150K/200K/250Kbps
硬件接口
2.0插针/插座
通讯距离
0-500米(10dbm,10kbps,可视距离)
输出阻抗
50Ω
工作温度
- 40 -  85 °C
供电方式
DC 5 V /3.3V
尺寸
50 x 25 mm (不包括天线)

3. 引脚定义
引脚
名称
方向
描述
引脚
名称
方向
描述
1
VDD
——
DC  +5V /3.3V
2
GND
——
电源地
3
TA
输出
串口数据输出
4
RB
输入
串口数据输入
5
CS
输入
可做为片选/休眠控制,高电平休眠

4. 应用范围
 ·     无线数据传输
 ·     AMR三表抄送
 ·     远程无线遥控、无线安防系统
 ·     物流跟踪、仓库巡检、电子标签等
 ·     低功率遥感勘测
 ·     替代232、485进行无线数据通信
 ·     工业仪器仪表无线数据采集和控制
 ·     住宅、楼宇智能无线数据采集和控制
 ·     无线传感器网络应用
点击查看原图



产品说明:
    EWRF-302系列无线通信模块采用目前业界领先、应用广泛的最新一代无线射频芯片,是专为工作在1G以下各种ISM/SRD免申请频段,如315M/433M/868M/915M等频段设计的低功耗无线数字通信模块。
    该系列模块是工业级标准的产品,可以在极恶劣的环境下工作,具有成本低、体积小、工作稳定、产品一致性好等特点。EWRF-302系列无线通信模块根据是否带MCU、是否加功率放大、数据接口和封装方式等划分为多种型号可供选择,同系列内的各种型号模块可以互相通信。全部型号产品设计先进,各项技术指标优良,符合FCC规范的参数要求,可以满足客户的认证需要。
    EWRF-302系列2UA型是带MCU、带放大功能,发射功率在100mW以下、可以选择232、485、TTL接口和3.3V或5V供电的无线数传模块,内置我们自主开发的无线通信协议软件,可以帮助客户简便地实现点对点、点对多点以及多点之间无线网络的数据传输功能。
1. 主要特点
·    接口方式:232/485/TTL串口,格式有8N1/8E1/8O1可选;
·    接受灵敏度高,视距可靠传输距离可达1200m;
·    采用FSK的方式调制,支持OOK/ASK/MSK调制;
·    载频 433 MHz, 可定制315M/868M/915M等其他ISM频段;
·    提供PC机配置软件,可以灵活设置模块的各种参数;
·    串口速率:4800/9600/19200/38400/57600/115200bps;
·    空中速率:5K/10K/20K/30K/40K/50K/77K/100K/150K/200K/250Kbps;
·    功耗和休眠省电模式:功率<100 mw,接收电流<35mA,发射电流<100mA,休眠时电流<12uA;
·    支持多个字网组群工作模式,网络地址配置相同的模块间才可以相互通讯;
·    具有中继功能,可选择中继节点进行传输,有效扩大传输距离;
·    支持透明传输方式和地址传输方式,可以组成点对点、点对多点、对点对多点等无线通信网络;
·    5V直流供电(可以选择3.3V)
2. 主要技术指标

工作频率
433M
调制方式
FSK
发射功率
< 20dBm(100mW)
接收灵敏度
-119 dB
发射电流
<100 mA
接收电流
<35 mA
休眠电流
<12 uA
工作信道
32个频段选择
数据接口
232/485/TTL串口
数据格式
8N1/8E1/8O1
串口速率
4800/9600/19200/38400/57600/115200bps
空中速率
5K/10K/20K/30K/40K/50K/77K/
100K/150K/200K/250Kbps
硬件接口
2.0插针/插座
通讯距离
0-1200米(10dbm,10kbps,可视距离)
天线阻抗
50Ω
工作温度
- 40 -  85 °C
供电方式
DC 3.3V/5 V
尺寸
32.3 x 54.0 mm (不包括天线)

3. 引脚定义
引脚
名称
方向
描述
引脚
名称
方向
描述
1
VDD
——
DC  +3.3V/5V
2
GND
——
电源地
3
TA
输出
串口数据输出
4
RB
输入
串口数据输入
5
CS
输入
可做为片选/休眠控制,高电平休眠

4. 应用范围
·     远距离无线数据传输
·     AMR三表抄送
·     远程无线遥控、无线安防系统
·     物流跟踪、仓库巡检、电子标签等
·     电力、矿山、铁路等长距离遥感勘测
·     替代232、485进行无线数据通信
·     工业仪器仪表无线数据采集和控制
·     住宅、楼宇智能无线数据采集和控制
·     无线传感器网络应用
点击查看原图



产品说明:
    EWRF-302系列无线通信模块采用目前业界领先、应用广泛的最新一代无线射频芯片,是专为工作在1G以下各种ISM/SRD免申请频段,如315M/433M/868M/915M等频段设计的低功耗无线数字通信模块。
    该系列模块是工业级标准的产品,可以在极恶劣的环境下工作,具有成本低、体积小、工作稳定、产品一致性好等特点。EWRF-302系列无线通信模块根据是否带MCU、是否加功率放大、数据接口和封装方式等划分为多种型号可供选择,同系列内的各种型号模块可以互相通信。全部型号产品设计先进,各项技术指标优良,符合FCC规范的参数要求,可以满足客户的认证需要。
    EWRF-302系列2UAH型是带MCU、带放大功能,发射功率在500mW以下、可以选择232、485、TTL、USB接口,5V供电的无线数传模块,内置我们自主开发的无线通信协议软件,可以帮助客户简便地实现点对点、点对多点以及多点之间无线网络的数据传输功能。
1. 主要特点
 ·     接口方式:232/485/TTL/USB接口,格式有8N1/8E1/8O1可选;
 ·     接受灵敏度高,视距可靠传输距离可达2000m;
 ·     采用FSK的方式调制,支持OOK/ASK/MSK调制;
 ·     载频 433 MHz, 可定制315M/868M/915M等其他ISM频段;
 ·     提供PC机配置软件,可以灵活设置模块的各种参数;
 ·     串口速率:4800/9600/19200/38400/57600/115200bps;
 ·     空中速率:5K/10K/20K/30K/40K/50K/77K/100K/150K/200K/250Kbps;
 ·     功耗和休眠省电模式:功率<500 mw,接收电流<40mA,发射电流<200mA,休眠时电流<12uA;
 ·     支持多个字网组群工作模式,网络地址配置相同的模块间才可以相互通讯;
 ·     具有中继功能,可选择中继节点进行传输,有效扩大传输距离;
 ·     支持透明传输方式和地址传输方式,可以组成点对点、点对多点、对点对多点等无线通信网络;
 ·     5V直流供电
2. 主要技术指标

工作频率
433M
调制方式
FSK
发射功率
< 27dBm(500mW)
接收灵敏度
-119 dB
发射电流
<200 mA
接收电流
<40 mA
休眠电流
<12 Ua
工作信道
32个频段选择
数据接口
232/485/TTL/USB接口
数据格式
8N1/8E1/8O1
串口速率
4800/9600/19200/38400/57600/115200bps
空中速率
5K/10K/20K/30K/40K/50K/77K/
100K/150K/200K/250Kbps
硬件接口
2.0插针/插座
通讯距离
0-2000米(10dbm,10kbps,可视距离)
天线阻抗
50Ω
工作温度
- 40 -  85 °C
供电方式
DC 5 V
尺寸
32.3 x 54.0 mm (不包括天线)

3. 引脚定义
引脚
名称
方向
描述
引脚
名称
方向
描述
1
VDD
——
DC  +5V
2
GND
——
电源地
3
TA
输出
串口数据输出
4
RB
输入
串口数据输入
5
CS
输入
可做为片选/休眠控制,高电平休眠

4. 应用范围
  ·     远距离无线数据传输
  ·     AMR三表抄送
  ·     远程无线遥控、无线安防系统
  ·     物流跟踪、仓库巡检、电子标签等
  ·     电力、矿山、铁路等长距离遥感勘测
  ·     替代232、485进行无线数据通信
  ·     工业仪器仪表无线数据采集和控制
  ·     住宅、楼宇智能无线数据采集和控制
  ·     无线传感器网络应用
点击查看原图



产品说明:
    EVRF-302系列无线通信模块采用目前业界领先、应用广泛的最新一代无线射频芯片,是专为工作在1G以下各种ISM/SRD免申请频段,如315M/433M/868M/915M等频段设计的低功耗无线数字通信模块。
    该系列模块是工业级标准的产品,可以在极恶劣的环境下工作,具有成本低、体积小、工作稳定、产品一致性好等特点。EWRF-302系列无线通信模块根据是否带MCU、是否加功率放大、数据接口和封装方式等划分为多种型号可供选择,同系列内的各种型号模块可以互相通信。全部型号产品设计先进,各项技术指标优良,符合FCC规范的参数要求,可以满足客户的认证需要。
    EVRF-302系列1A型是不带MCU、带放大,发射功率在100mW以下的长距离无线通信模块。
1.主要特点
 ·     高效的SPI接口;
 ·     通信距离长、接受灵敏度高,视距可靠传输距离可达1200m;
 ·     采用FSK的方式调制,支持OOK/ASK/MSK调制;
 ·     载频 433 MHz, 可定制315M/868M/915M等其他ISM载频;
 ·     可编程控制的数据传输率,最高可达500kbps;
 ·     可编程控制的输出功率,对所有的支持频率可达+20dBm;
 ·     可灵活配置多种通讯信道,快速频点切换的特点可满足跳频系统的需要;
 ·     低功耗:功率<100mw,接收电流<35mA,发射电流<100mA,休眠时电流4uA;
 ·      数据缓冲、突发数据传输,带数字RSSI输出、连接质量指示;
 ·      支持传输前自动清理信道访问(CCA),即载波侦听系统;
 ·      强大的数字特征,可使用廉价的微控制器得到高性能的RF系统;

2. 主要技术指标
工作频率
433M
调制方式
FSK/OOK/ASK/MSK
发射功率
<20 dBm(<100mW)
接收灵敏度
-119 dB
传输速率
0-500 kbps
发射电流
<100 mA
接收电流
<35 mA
待机电流
<8 uA
工作信道
255个频段选择
数据接口
SPI接口
通讯距离
0-1200米(10dbm,10k速率,可视距离)
天线阻抗
50Ω
工作温度
- 40 -  85 °C
供电方式
DC 1.8V~3.6V
尺寸
38.1 x 17.8 mm (不包括天线)

3.引脚定义
1、引脚定义
引脚
名称
方向
描述
1
MOSI
输入
模块数据输入,符合SPI标准(四线SPI)
2
SCLK
输入
SPI时钟输入,符合SPI标准(四线SPI)
3
MISO
输出
模块数据输出,符合SPI标准(四线SPI)
4
GDO2
输出
模块数据输出,由寄存器配置
5
GDO0
输出
模块数据输出,由寄存器配置
6
CS_RF
输入
模块选择输入,符合SPI标准(四线SPI)
7
GND
——
信号地
8
RXen
输入
模块发射使能,低电平有效
9
TXen
输入
模块接收使能,低电平有效
10
+3.3v
——
电源输入,直流3.3v
11
GND
——
电源地。

4.应用范围
 ·    AMR三表抄送
 ·    远程无线遥控、无线安防系统
 ·    物流跟踪、仓库巡检、电子标签等
 ·    电力、矿山、铁路等长距离遥感勘测
 ·    替代232、485进行无线数据通信
 ·    工业仪器仪表无线数据采集和控制
 ·    住宅、楼宇智能无线数据采集和控制
 ·    无线传感器网络应用
点击查看原图



产品说明:
    EVRF-302系列无线通信模块采用目前业界领先、应用广泛的最新一代无线射频芯片,是专为工作在1G以下各种ISM/SRD免申请频段,如315M/433M/868M/915M等频段设计的低功耗无线数字通信模块。
    该系列模块是工业级标准的产品,可以在极恶劣的环境下工作,具有成本低、体积小、工作稳定、产品一致性好等特点。EWRF-302系列无线通信模块根据是否带MCU、是否加功率放大、数据接口和封装方式等划分为多种型号可供选择,同系列内的各种型号模块可以互相通信。全部型号产品设计先进,各项技术指标优良,符合FCC规范的参数要求,可以满足客户的认证需要。
    EVRF-302系列1A型是不带MCU、带放大,发射功率在100mW以下的长距离无线通信模块。
1.主要特点
 ·     高效的SPI接口;
 ·     通信距离长、接受灵敏度高,视距可靠传输距离可达1200m;
 ·     采用FSK的方式调制,支持OOK/ASK/MSK调制;
 ·     载频 433 MHz, 可定制315M/868M/915M等其他ISM载频;
 ·     可编程控制的数据传输率,最高可达500kbps;
 ·     可编程控制的输出功率,对所有的支持频率可达+20dBm;
 ·     可灵活配置多种通讯信道,快速频点切换的特点可满足跳频系统的需要;
 ·     低功耗:功率<100mw,接收电流<35mA,发射电流<100mA,休眠时电流4uA;
 ·      数据缓冲、突发数据传输,带数字RSSI输出、连接质量指示;
 ·      支持传输前自动清理信道访问(CCA),即载波侦听系统;
 ·      强大的数字特征,可使用廉价的微控制器得到高性能的RF系统;

2. 主要技术指标
工作频率
433M
调制方式
FSK/OOK/ASK/MSK
发射功率
<20 dBm(<100mW)
接收灵敏度
-119 dB
传输速率
0-500 kbps
发射电流
<100 mA
接收电流
<35 mA
待机电流
<8 uA
工作信道
255个频段选择
数据接口
SPI接口
通讯距离
0-1200米(10dbm,10k速率,可视距离)
天线阻抗
50Ω
工作温度
- 40 -  85 °C
供电方式
DC 1.8V~3.6V
尺寸
38.1 x 17.8 mm (不包括天线)

3.引脚定义
1、引脚定义
引脚
名称
方向
描述
1
MOSI
输入
模块数据输入,符合SPI标准(四线SPI)
2
SCLK
输入
SPI时钟输入,符合SPI标准(四线SPI)
3
MISO
输出
模块数据输出,符合SPI标准(四线SPI)
4
GDO2
输出
模块数据输出,由寄存器配置
5
GDO0
输出
模块数据输出,由寄存器配置
6
CS_RF
输入
模块选择输入,符合SPI标准(四线SPI)
7
GND
——
信号地
8
RXen
输入
模块发射使能,低电平有效
9
TXen
输入
模块接收使能,低电平有效
10
+3.3v
——
电源输入,直流3.3v
11
GND
——
电源地。

4.应用范围
 ·    AMR三表抄送
 ·    远程无线遥控、无线安防系统
 ·    物流跟踪、仓库巡检、电子标签等
 ·    电力、矿山、铁路等长距离遥感勘测
 ·    替代232、485进行无线数据通信
 ·    工业仪器仪表无线数据采集和控制
 ·    住宅、楼宇智能无线数据采集和控制
 ·    无线传感器网络应用



点击查看原图



产品说明:
    EWRF-302系列无线通信模块采用目前业界领先、应用广泛的最新一代无线射频芯片,是专为工作在1G以下各种ISM/SRD免申请频段,如315M/433M/868M/915M等频段设计的低功耗无线数字通信模块。
    该系列模块是工业级标准的产品,可以在极恶劣的环境下工作,具有成本低、体积小、工作稳定、产品一致性好等特点。EWRF-302系列无线通信模块根据是否带MCU、是否加功率放大、数据接口和封装方式等划分为多种型号可供选择,同系列内的各种型号模块可以互相通信。全部型号产品设计先进,各项技术指标优良,符合FCC规范的参数要求,可以满足客户的认证需要。
    EWRF-302系列2U型是有多种I/O口、带MCU、发射功率在10mW以下,支持多路数字和模拟信号的输入输出的无线通信模块,内置我们自主开发的无线通信协议软件,可以帮助客户简便地实现点对点、点对多点以及多点之间无线网络的数据传输功能。

1.主要特点
 ·     接口方式:TTL串口,格式有8N1/8E1/8O1可选,支持SPI接口;
 ·     接受灵敏度高,视距可靠传输距离可达350m;
 ·     采用FSK的方式调制,支持OOK/ASK/MSK调制;
 ·     载频 433 MHz, 可定制315M/868M/915M等其他ISM频段;
 ·     提供PC机配置软件,可以灵活设置模块的各种参数;
 ·     串口速率:4800/9600/19200/38400/57600/115200bps;
 ·     空中速率:5K/10K/20K/30K/40K/50K/77K/100K/150K/200K/250Kbps;
 ·     低功耗和休眠省电模式:功率10mw,接收电流<20mA,发射电流<30mA,休眠时电流<6uA;
 ·     模块引出了多种I/O口,支持多路数字、模拟信号的输入、输出;
 ·     模块有2种硬件接口方式,可选择把模块插入插座或表贴在用户的线路板上;
 ·     支持多个字网组群工作模式,网络地址配置相同的模块间才可以相互通讯;
 ·     具有中继功能,可选择中继节点进行传输,有效扩大传输距离;
 ·     支持透明传输方式和地址传输方式,可以组成点对点、点对多点、对点对多点等无线通信网络;

2. 主要技术指标

工作频率
433M
调制方式
FSK
发射功率
10 dBm(10mW)
接收灵敏度
-112 dB
发射电流
<30 mA
接收电流
<20 mA
休眠电流
<6 uA
工作信道
32个频段选择
数据接口
TTL串口(支持SPI接口)
数据格式
8N1/8E1/8O1
串口速率
4800/9600/19200/38400/57600/115200bps
空中速率
5K/10K/20K/30K/40K/50K/77K
/100K/150K/200K/250Kbps
硬件接口
双排2.0插针或双排贴盘
通讯距离
0-350米(10dbm,10kbps,可视距离)
天线阻抗
50Ω
工作温度
- 40 -  85 °C
供电方式
DC 2V~3.6V
尺寸
26.5 x 32.5 mm (不包括天线)

3.引脚定义
引脚
名称
方向
描述
引脚
名称
方向
描述
1
VDD
——
DC  +3.3V
2
AD1/DA1/DIO1/Dout
输出
串口数据输出,A/D输入,D/A输出,普通数字IO
3
AD2/DA2/DIO2/Din
输入
串口数据输入,A/D输入,D/A输出,普通数字IO
4
NC
——
5
AD3/DA3/DIO3/RST
输入
模块复位,低电平有效。A/D输入,D/A输出,普通数字IO
6
NC
——
7
NC
——
8
NC
——
9
NC
——
10
GND
——
电源地
11
SLEEP/AD4/DA4/DIO4/INT
休眠/输入/输出
休眠控制(高电平休眠),模块中断输入,A/D输入,D/A输出,普通数字IO
12
NC

13
NC

14
AD5/DA5/DIO5/VREF
输入/输出
A/D参考电压输入,A/D输入,D/A输出,普通数字IO
15
AD6/DA6/DIO6
输入/输出
A/D输入,D/A输出,普通数字IO
16
AD7/DA7/DIO7
输入/输出
A/D输入,D/A输出,普通数字IO
17
AD8/DA8/DIO8/MOSI
输入/输出
SPI主出从入,A/D输入,D/A输出,普通数字IO
18
AD9/DA9/DIO9/MISO
输入/输出
SPI主入从出,A/D输入,D/A输出,普通数字IO
19
AD10/DA10/DIO10/SCLK
输入/输出
SPI时钟,A/D输入,D/A输出,普通数字IO
20
AD11/DA11/DIO11/NSS
输入/输出
SPI选择,A/D输入,D/A输出,普通数字IO


4. 应用范围
 ·     AMR三表抄送
 ·     远程无线遥控、无线安防系统
 ·     物流跟踪、仓库巡检、电子标签等
 ·     无线排队机、无线呼叫、医疗设备感测等
 ·     替代232、485进行无线数据通信
 ·     工业仪器仪表无线数据采集和控制
 ·     住宅、楼宇智能无线数据采集和控制
 ·     无线传感器网络应用



点击查看原图



产品说明:
    EWRF-302系列无线通信模块采用目前业界领先、应用广泛的最新一代无线射频芯片,是专为工作在1G以下各种ISM/SRD免申请频段,如315M/433M/868M/915M等频段设计的低功耗无线数字通信模块。
    该系列模块是工业级标准的产品,可以在极恶劣的环境下工作,具有成本低、体积小、工作稳定、产品一致性好等特点。EWRF-302系列无线通信模块根据是否带MCU、是否加功率放大、数据接口和封装方式等划分为多种型号可供选择,同系列内的各种型号模块可以互相通信。全部型号产品设计先进,各项技术指标优良,符合FCC规范的参数要求,可以满足客户的认证需要。
    EWRF-302系列1型是不带MCU、发射功率在10mW以下的无线通信模块。

1.主要特点
 ·     高效的SPI接口;
 ·     接受灵敏度高,视距可靠传输距离可达350m;
 ·     采用FSK的方式调制,支持OOK/ASK/MSK调制;
 ·     载频 433 MHz, 可定制315M/868M/915M等其他ISM载频;
 ·     可编程控制的数据传输率,最高可达500kbps;
 ·     可编程控制的输出功率,对所有的支持频率可达+10dBm;
 ·     可灵活配置多种通讯信道,快速频点切换特点,可满足跳频系统的需要;
 ·     低功耗:功率10mw,接收电流<15mA,发射电流<28mA,休眠时电流2 uA;
 ·     数据缓冲、突发数据传输,带数字RSSI输出、连接质量指示;
 ·     支持传输前自动清理信道访问(CCA),即载波侦听系统;
 ·     强大的数字特征,可使用廉价的微控制器得到高性能的RF系统;

2. 技术指标

工作频率
433M
调制方式
FSK/OOK/ASK/MSK
发射功率
10 dBm(10mW)
接收灵敏度
-112 dB
传输速率
0-500 kbps
发射电流
<28 mA
接收电流
<15 mA
待机电流
<2 uA
工作信道
255个频段选择
数据接口
SPI接口
通讯距离
0-350米(10dbm,10k速率,可视距离)
天线阻抗
50Ω
工作温度
- 40 -  85 °C
供电方式
DC 1.8V~3.6V
尺寸
22 x 12.4 mm (不包括天线)

3.引脚定义

引脚
名称
方向
描述
1
+3.3V
——
模块电源,直流3.3v正极输入
2
MOSI
输入
模块数据输入,符合SPI标准(四线SPI)
3
SCLK
输入
SPI时钟输入,符合SPI标准(四线SPI)
4
MISO
输出
模块数据输出,符合SPI标准(四线SPI)
4
MISO
输出
模块数据输出,符合SPI标准(四线SPI)
5
GDO2
输出
模块数据输出,由寄存器配置
6
GND
——
模块电源,直流3.3v负极输入
7
GDO0
输出
模块数据输出,由寄存器配置
8
CS_RF
输入
模块选择输入,符合SPI标准(四线SPI)

4. 应用范围

 ·     AMR三表抄送
 ·     远程无线遥控、无线安防系统
 ·     物流跟踪、仓库巡检、电子标签等
 ·     无线排队机、无线呼叫、医疗设备感测等
 ·     替代232、485进行无线数据通信
 ·    工业仪器仪表无线数据采集和控制
 ·    住宅、楼宇智能无线数据采集和控制
 ·    无线传感器网络应用




欢迎来电洽购我司产品或索取免费详细资料、设计指南和光盘

传感器世界仪器仪表专家网:HTTP//WWW.SENSOR-IC.COM/

智能工控安防消防网:HTTP//WWW.PC-PS.NET/

消费电子专用电路网:HTTP://WWW.SUNSTARE.COM/

地址: 深圳市福田区福华路福庆街鸿图大厦1602    E-MAILszss20@163.com

电话:0755-83387030  83387016

传真:0755-83376182  83338339   邮编:518033  手机:(0)13902971329

E-MAIL:xjr5@163.com  MSN: xjr5@163.com  QQ: 195847376
  技术支持: 0755-83394033 13501568376

深圳展销部:深圳华强北路赛格电子市场2583  TEL/FAX0755-83665529  13823648918

北京分公司:北京海淀区知春路132号中发电子大厦3097TEL  18927445855  13823791822  FAX010-62543996

上海分公司:上海市北京东路668号上海賽格电子市场地下一层D25 TEL  56703037  13823676822  FAX021-56703037

西安分公司:西安高新开发区20(中国电子科技集团导航技术研究所)    西安劳动南路88号电子商城二楼D23

TEL  18926764199  FAX:029-77678271
