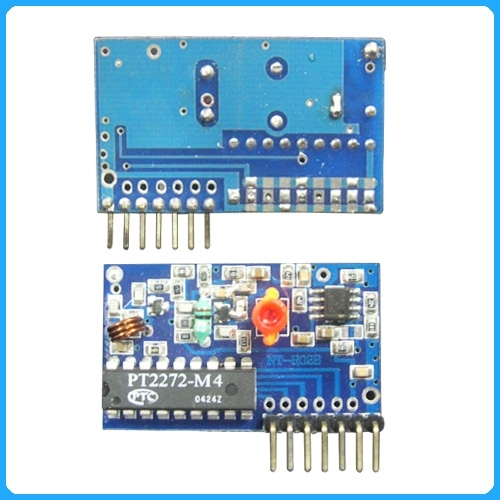

产品名称: NT-R02B
产品详细说明:


    该高频接收模块采用进口SMD器件,6.5G高频三极管,高Q值电感生产。性能稳定可靠,灵敏度高,带有解码IC可直接使用,功耗低,质优价廉, 广泛应用于各种防盗系统,遥控控制系统。

适用范围:

1.四位数据无线接收,防盗报警器信号接收;
2.工业遥控,遥测,遥感;
3.各种家用电器的遥控等。

技术指标:

工作电压
5.0VDC ±0.5V
工作电流
≤4.5mA(5.0VDC)
工作原理
超再生
工作方式
OOK/ASK
频率范围
250MHz-450MHz
带  宽
2MHz(315MHz, 灵敏度下降3dBm时测试)
灵敏度
优于-105dBm(50Ω)
速  率
<5Kbps(315MHz, -95dBm时)
解码格式
PT2272, HS2272, AX5327等
输出信号
TTL电平,四路控制输出,输出格式有锁存(L)、脉动(M)两种
天线长度
24cm(315MHz), 18cm(433.92MHz)

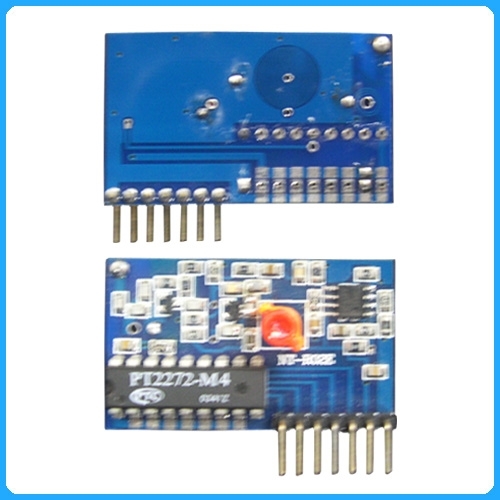

产品名称: NT-R02E
产品详细说明:



     该高频接收模块采用进口SMD器件,6.5G高频三极管,高Q值电感生产。性能稳定可靠,灵敏度高,带有解码IC可直接使用,功耗低,质优价廉, 广泛应用于各种防盗系统,遥控控制系统。

适用范围:
1.四位数据无线接收,防盗报警器信号接收;
2.工业遥控,遥测,遥感;
3.各种家用电器的遥控等。

技术指标:

工作电压
5.0VDC ±0.5V
工作电流
≤2mA(5.0VDC)
工作原理
超再生
工作方式
OOK/ASK
频率范围
250MHz-450MHz
带  宽
2MHz(315MHz, 灵敏度下降3dBm时测试)
灵敏度
优于-105dBm(50Ω)
速  率
<5Kbps(315MHz, -95dBm时)
解码格式
PT2272, HS2272, AX5327等
输出信号
TTL电平,四路控制输出,输出格式有锁存(L)、脉动(M)两种
天线长度
24cm(315MHz), 18cm(433.92MHz)

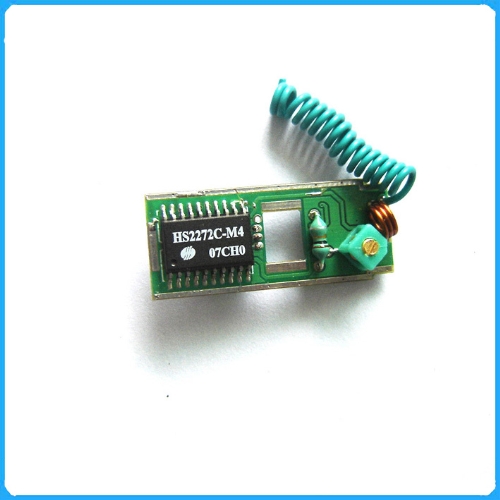

产品名称: NT-R02G
产品详细说明:


    该高频接收模块采用进口SMD器件。性能稳定可靠,灵敏度高,带有解码IC可直接使用,功耗低,质优价廉, 广泛应用于各种LED遥控照明控制系统。


适用范围:
1. 各种玩具,航模等LED遥控照明等;
2.各种家用LED遥控照明等。

技术指标:




工作电压
3.0V-4.5V
工作电流
≤4.5mA(5.0VDC)
工作原理
超再生
工作方式
ASK
频率范围
250MHz-450MHz
带  宽
2MHz(315MHz, 灵敏度下降3dBm时测试)
灵敏度
优于-105dBm(50Ω)
速  率
<5Kbps(315MHz, -95dBm时)
解码格式
PT2272, HS2272
输出信号
TTL电平,一路控制输出,输出格式有锁存(L)、脉动(M)两种
天线长度
24cm(315MHz), 18cm(433.92MHz)
遥控距离
80M

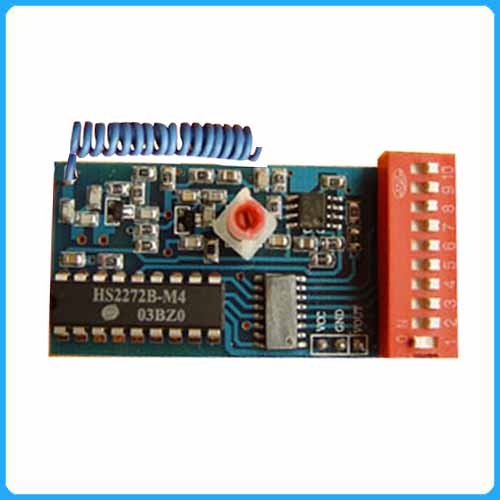

产品名称: NT-R31A
产品详细说明:


    NT-R31A 十路解码接收模块是一款多通道的高频解码电路,它具有密码数量高,0~10路任意选择等特点,使用范围十分广泛,如无线多路开关等应用。

适用范围:
 1.低速率数据无线接收,防盗报警器信号接收;
 2.无线门禁系统;
 3.各种家用电器的遥控等。

技术指标:

 工作电压

 5.0VDC ±0.5V

工作电流

 ≤4mA(5.0VDC)

 工作原理

 超再生

 工作方式

 OOK/ASK

 频率范围

 250MHz-450MHz

 带  宽

 2MHz(315MHz, 灵敏度下降3dBm时测试)

灵敏度

优于-105dBm(50Ω)

 速  率

 <5Kbps(315MHz, -95dBm时)

解码
格式

 PT2272, AX5327等

 输出信号

 10路输出任意选择,
输出格式锁存非锁存两种

天线长度

 24cm(315MHz),
18cm(433.92MHz)

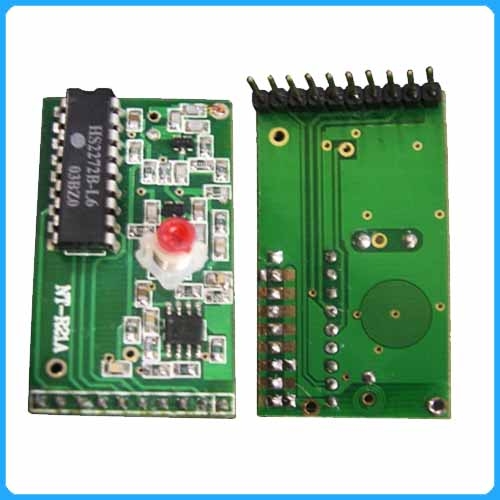

产品名称: NT-R21A
产品详细说明:


    该高频接收模块采用进口SMD器件,6.5G高频三极管,高Q值电感生产。性能稳定可靠,灵敏度高,功耗低,质优价廉, 带有解码IC可直接使用,广泛应用于各种防盗系统,遥控控制系统。

适用范围:

1.六位数据无线接收,防盗报警器信号接收;
2.工业遥控,遥测,遥感;
3.各种家用电器的遥控等。

技术指标:

工作电压
5.0VDC ±0.5V
工作电流
≤3mA(5.0VDC)
工作原理
超再生
调制方式
OOK/ASK
频率范围
250MHz-450MHz
带宽
2MHz(315MHz, 灵敏度下降3dBm时测试)
灵敏度
优于-105dBm(50Ω)
速率
<5Kbps(315MHz, -95dBm时)
解码格式
PT2272, HS2272,AX5327等, 六路控制输出
天线长度
24cm(315MHz), 18cm(433.92MHz)


产品名称: NT-R19B
产品详细说明:



    该高频接收模块采用进口SMD器件,6.5G高频三极管,高Q值电感生产。性能稳定可靠,灵敏度高,功耗低,质优价廉, 带有解码IC可直接使用,广泛应用于各种防盗系统,遥控控制系统。

适用范围:

1.四位数据无线接收,防盗报警器信号接收;
2.工业遥控,遥测,遥感;
3.各种家用电器的遥控等。

技术指标:

工作电压

5.0VDC ±0.5V

工作电流

≤4mA(5.0VDC)

工作原理

超再生

工作方式

OOK/ASK

频率范围

250MHz-450MHz

带  宽

2MHz(315MHz, 灵敏度下降3dBm时测试)

灵敏度

优于-105dBm(50Ω)

速  率

<5Kbps(315MHz, -95dBm时)

解码格式

PT2272, AX5327等

天线长度

24cm(315MHz), 18cm(433.92MHz)

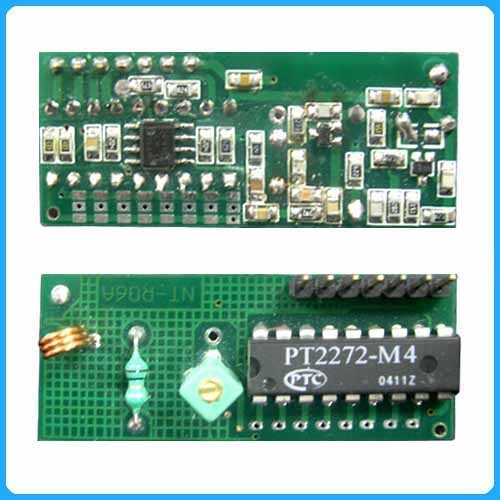

产品名称: NT-R06A
产品详细说明:



   该高频接收模块采用进口SMD器件,6.5G高频三极管,高Q值电感生产。性能稳定可靠,灵敏度高,带有解码IC可直接使用,功耗低,质优价廉, 广泛应用于各种防盗系统,遥控控制系统。

适用范围:

1.四位数据无线接收,防盗报警器信号接收;
2.工业遥控,遥测,遥感;
3.各种家用电器的遥控等。

技术指标:
工作电压
5.0VDC ±0.5V
工作电流
≤3mA(5.0VDC)
工作原理
超再生
调制方式
OOK/ASK
频率范围
250MHz-450MHz
带  宽
2MHz(315MHz, 灵敏度下降3dBm时测试)
灵敏度
优于-105dBm(50Ω)
速  率
<5Kbps(315MHz, -95dBm时)
输出信号
锁存(L)或脉动(M)
天线长度
24cm(315MHz), 18cm(433.92MHz)

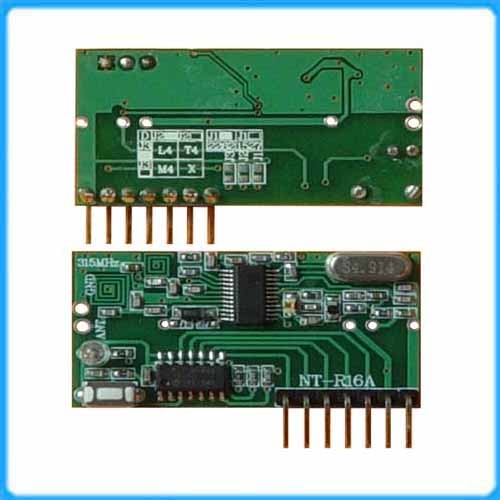

产品名称: NT-R16A
产品详细说明:


  NT-R16A是我公司一款性能优异的超外差微处理器控制接收模块。该模块采用进口SMD器件,6.5G高频三极管,高Q值电感生产。其高频接收部分采用最先进的RF集成电路,具有VCO和PLL电路,性能稳定可靠,灵敏度高,功耗低,广泛应用在各种干扰大、环境恶劣的场合。

适用范围:
1、汽车、摩托车防盗器;
2、工业无线控制;
3、家用防盗器及智能家居控制;
4、智能玩具的遥控;
5、车库自动门、停车场道闸控制等。

技术指标:



工作电压
 5±0.2VDC
 工作电流
 ≤4mA (@5V)
 工作方式
 OOK/ASK
 工作原理
 超外差(VCO, PLL)
 工作频率
 315MHz、433.92MHz
 带   宽
 0.5MHz(315MHz, 灵敏度下降3dBm时测试)
 灵 敏 度
 优于-105dBm(50Ω)
 编码IC振荡电阻
 4.7MΩ(PT2262) ,470KΩ(EV1527) ,1MΩ(PT2260)
 输出信号
 TTL电平信号
 遥控器学习数量
 20个

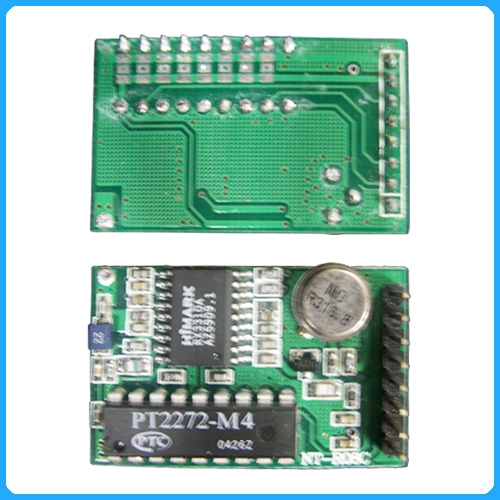

产品名称: NT-R08C
产品详细说明:


    NT-R08C是我公司采用台湾生产的RF集成电路设计而成,超内差工作方式,SAW谐振,具有稳定好,抗干扰强等特点, 带有解码IC可直接使用, 广泛应用在要求较高的工业控制等场合。

适用范围:
1.各种低速率数字信号的接收;
2.工业遥控,遥测,遥感;
3.防盗报警器信号接收, 各种家用电器的遥控等.

技术指标:

工作电压
5.0VDC ±0.5V
工作电流
≤5mA(5.0VDC)
工作原理
超外差
工作方式
OOK/ASK
工作频率
315MHz,433.92MHz, 特殊频率可定制
带  宽
2MHz(315MHz, 灵敏度下降3dBm时测试)
灵敏度
优于-100dBm(50Ω)
速  率
<9.6Kbps(315MHz, -95dBm时)
解码格式
PT2272, AX5327等
天线长度
24cm(315MHz), 18cm(433.92MHz)


产品名称: NT-R15A
产品详细说明:


    NT-R15A是我公司采用台湾生产的RF集成电路设计而成,超外差工作方式,SAW谐振,具有稳定好,抗干扰强等特点, 带有解码IC可直接应用, 广泛应用在要求较高的工业控制等场合。

适用范围:
1.各种低速率数字信号的接收;
2.工业遥控,遥测,遥感;
3.防盗报警器信号接收, 各种家用电器的遥控等.

技术指标:




 工作电压

 5.0VDC ±0.5V

 工作电流

≤2mA(5.0VDC)

 工作原理

单片超外差接收

 工作方式

 OOK/ASK

 工作频率

 315MHz,433.92MHz, 特殊频率可定制

带宽

  2MHz(315MHz, 灵敏度下降3dBm时测试)

灵敏度

 优于-100dBm(50Ω)

 速率

<9.6Kbps(315MHz, -95dBm时)

 解码格式

 PT2272,AX5327等

 天线长度

 24cm(315MHz)

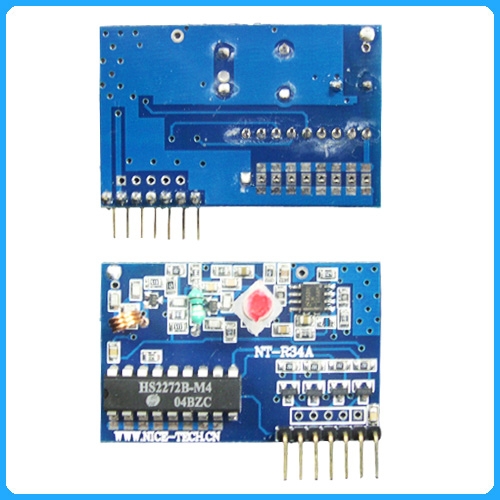

产品名称: NT-R34A
产品详细说明:


    该高频接收模块采用进口SMD器件,6.5G高频三极管,高Q值电感生产。性能稳定可靠,灵敏度高,功耗低,质优价廉, 带有解码IC可直接使用,后面再加三极管反相放大驱动,广泛应用于各种防盗系统,遥控控制系统。

适用范围:

1.四位数据无线接收,防盗报警器信号接收;
2.工业遥控,遥测,遥感;
3.各种家用电器的遥控等。

技术指标:

工作电压
5.0VDC ±0.5V
工作电流
≤4.5mA(5.0VDC)
工作原理
超再生
工作方式
OOK/ASK
频率范围
250MHz-450MHz
带宽
3MHz(315MHz, 灵敏度下降3dBm时测试)
灵敏度
优于-105dBm(50Ω)
速率

解码格式
PT2272, AX5327等
输出信号
TTL电平,四路反相控制输出

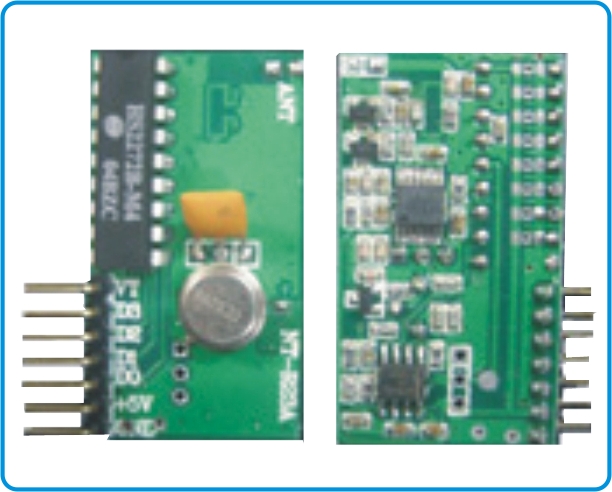

产品名称: NT-R23A
产品详细说明:

NT-R23A采用NT-R18A抗干扰接收电路,接收带宽很窄,抗杂波干扰能力很强。超外差工作方式,工作稳定可靠;同时包含2272解码电路,可直接应用。广泛应用在各种干扰大、环境恶劣的场合。

一、适用范围:
 1、各种带电机强干扰的车库门等遥控接收系统
 2、各类常规防盗接收系统
 3、各种工业遥控、遥测、遥感等遥控接收系统
 4、其它无线低波特率的数据传输系统

二、技术指标:
 1、工作电压: 5.0VDC ±0.5V
 2、工作电流: ≤9.5mA(5.0VDC)
 3、工作原理: 超外差
 4、调制方式:OOK/ASK
 5、工作频率: 315MHz,433.92MHz, 特殊频率可定制 6、 带宽: 1MHz(315MHz, 灵敏度下降3dBm时测试)
 7、灵敏度: 优于-105dBm(50Ω)
 8、速率: <9.6Kbps(315MHz, -95dBm时)
 9、解码格式:PT2272, HS2272, AX5327等
 10、天线长度:24cm(315MHz), 18cm(433.92MHz)

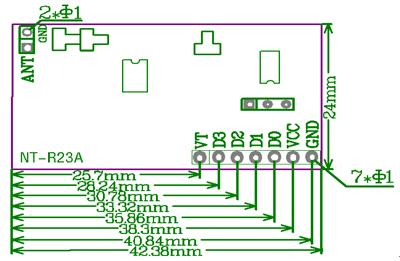

三、尺寸及引脚定义






 四.使用注意事项
1、天线用软导线或其它硬质金属(如拉杆天线),长度大约20cm(315MHz)或18cm(434MHz),尽量拉直使用。不要靠近金属物体。
 2、电源电压要求稳定且波纹系数低,需多级滤波(如增加磁珠﹑电感﹑电容等)。
 3、注意编码IC和解码IC的速率一致和码的格式一致,否则将会影响距离乃至不能通讯。

产品名称: NT-R02E
产品详细说明:

NT-R02E是我公司使用最广泛的超再生接收模块,其设计原理与引脚输出均与NT-R02A(B)相同,但PCB板自带色环电感和空心电感,原器件更少,性能更加稳定可靠,灵敏度高,带有2272解码IC可直接使用。功耗低,质优价廉。可广泛应用于各种射频遥控系统。

一、适用范围

1、四位数据无线接收,防盗报警器信号接收;

2、工业遥控,遥测,遥感;

3、各种家用电器的遥控等。



二、技术指标:

1、工作电压: 5.0VDC ±0.5V

2、工作电流: ≤2mA(5.0VDC)

3、工作原理: 超再生

4.工作方式:OOK/ASK

5、频率范围: 250MHz-450MHz

6、带宽: 2MHz(315MHz, 灵敏度下降3dBm时测试)

7、灵敏度: 优于-105dBm(50Ω)

8、速率: <5Kbps(315MHz, -95dBm时)

9、解码格式:PT2272, HS2272, AX5327等


10、输出信号:TTL电平,四路控制输出,输出格式有锁存(L)、脉动(M)两种

11、天线长度:24cm(315MHz), 18cm(433.92MHz)



三、尺寸及引脚定义





四、使用注意事项

1、天线用软导线或其它硬质金属(如拉杆天线),长度大约20cm(315MHz)或18cm(434MHz),尽量拉直使用。不要靠近金属物体。

2、电源电压要求稳定且波纹系数低,需多级滤波(如增加磁珠﹑电感﹑电容等)。

3、若配合单片机使用建议MCU时钟频率在4MHZ以下并且晶体尽量远离RF接收模块,否则晶体的高次谐波会影响通讯距离。

4、注意编码IC和解码IC的速率一致和码的格式一致,否则将会影响距离乃至不能通讯。

产品名称: NT-R12B
产品详细说明:


    NT-R12B是我公司采用国际上最优良的RF集成电路设计而成,具有VCO及PLL技术,频率稳定,灵敏度高,抗干扰能力强,带有解码IC可直接使用,广泛应用于无线数据传输无线遥控等领域。

适用范围:
1、无线门禁系统
2、各类防盗系统
3、工业遥控、遥测、遥感
4、低波特率的数据传输
5、其它无线遥控

技术指标:

工作电压
5.0VDC ±0.5V
工作电流
≤2.5mA(5.0VDC)
工作原理
超外差(VCO, PLL)
工作方式
OOK/ASK
工作频率
315MHz,433.92MHz, 特殊频率可定制
带  宽
1.5MHz(315MHz, 灵敏度下降3dBm时测试)
灵敏度
优于-105dBm(50Ω)
速  率
<5Kbps(315MHz, -95dBm时)
解码格式
PT2272, AX5327等
天线长度
24cm(315MHz), 18cm(433.92MHz)

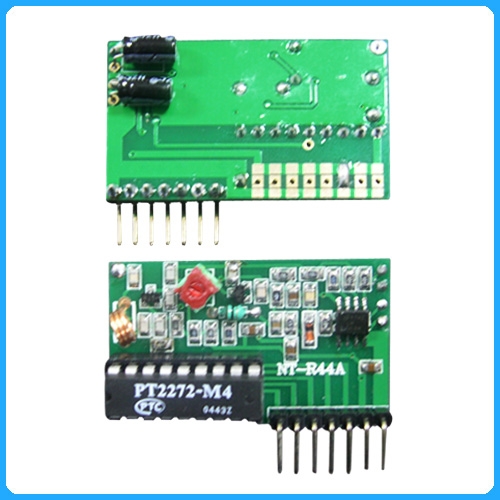

产品名称: NT-R44A
产品详细说明:


    该高频接收模块是为了适应台湾一些特殊的遥控器而专门设计制造,与一般的接收模块不同, 内部信息码经过了逻辑求反运算, 性能更加稳定可靠。由于带有解码IC,可以直接使用。

适用范围:
1.四位数据无线接收,防盗报警器信号接收;
2.工业遥控,遥测,遥感;
3.各种家用电器的遥控等。

技术指标:

工作电压
5.0VDC ±0.5V
工作电流
≤3mA(5.0VDC)
工作原理
超再生
调制方式
OOK/ASK
频率范围
250MHz-450MHz
带宽
2MHz(315MHz, 灵敏度下降3dBm时测试)
灵敏度
优于-105dBm(50Ω)
速率
<5Kbps(315MHz, -95dBm时)
解码格式
PT2272, HS2272, AX5327等
输出信号
TTL电平,四路控制输出,输出格式有锁存(L)、脉动(M)两种
天线长度
24cm(315MHz),
18cm(433.92MHz)
