CYB602系列数显工业型压力变送器
|
| 一、 产品介绍： |
二、 实物图例： |
CYB602系列数显工业型压力变送器采用进口带不锈钢隔离膜片的高精度、高稳定性的压阻式传感器，经激光调阻和温度补偿， 线性补偿、信号放大、V/I转换、压力过载限流等信号处理，直接用3位半液晶或数码显示压力值并输出工业标准的4~20mA信号。
该产品经长期老化及稳定性考核等工艺进行了筛选，具有抗过压、过流、反向、雷击和电磁干扰等功能，具有较高的性价比。产品性能稳定可靠，安装方便，广泛适用于石油、化工、冶金、电力、水文地质等领域对腐蚀性气体、液体、蒸汽的表压、绝压、负压的自动测量和控制。 |
 |
三、 技术参数：
|
量 程 范 围
|
0～5、100、500、800、1000(KPa)
|
|
0～2、10…200
(MPa)
|
|
压 力 形 式
|
表压、 绝压 |
|
输 出 信 号
|
4～20mA (1～5V) 二线制 |
| 0～10mA (0～5V) 三线制 |
|
显
示 方 式
|
3½位LED（LCD）
|
|
精 度
|
0.1 0.3 0.5
|
|
非线性迟滞重复性
|
≤0.1 ≤0.3 ≤0.5（%FS）
|
|
零 点 漂 移
|
≤0.1 ≤0.3 ≤0.5（%FS/4h）
|
|
零点及灵敏度温度漂移
|
≤0.01 ≤0.03 ≤0.05（%FS/℃）
|
|
长 期 稳 定 性
|
≤±0.1；≤±0.3（%FS/年）
|
|
工 作 电 压
|
＋12～＋36 （标定值为＋24）（V ） |
|
补
偿 温 度
|
－20～＋70（℃）
|
|
工
作 温 度
|
－20～＋85（℃）
|
|
存 储 温 度
|
－40～＋125（℃）
|
|
过 载 能 力 |
300（%） |
|
负 载 电 阻 |
R=（U－12.5）/0.02－RD其中：U为电源电压，RD为电缆内阻（Ω） |
|
响 应 时 间 |
≤1（ms） |
|
测 量 介 质 |
与316L兼容的腐蚀性介质 |
|
膜 片 材 料 |
316L不锈钢 |
|
壳 体 材 料 |
1Cr18Ni9Ti和铝合金 |
|
接 口 |
M20×1.5或用户自定 |
|
防 爆 等 级 |
ExibIICT6 |
|
防 护 等 级
|
IP67 |
|
| 四、特
点
|
1、测量范围宽：0~1KPa~200MPa
2、精度高：优于0.1%FS
3、稳定性好：优于0.1%FS/年
4、3位半数码/液晶显示
5、 满量程输出可调
6、 抗电磁干扰设计，适合恶劣使用环境
7、 防腐性强：316L或陶瓷膜片
8、本安防爆
|

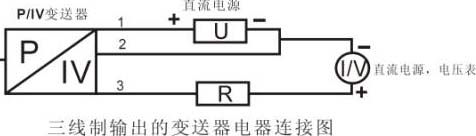

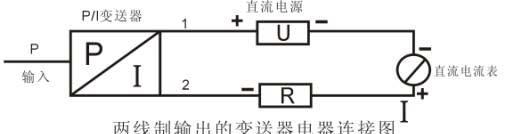

| 五、电器连接
|
|
|

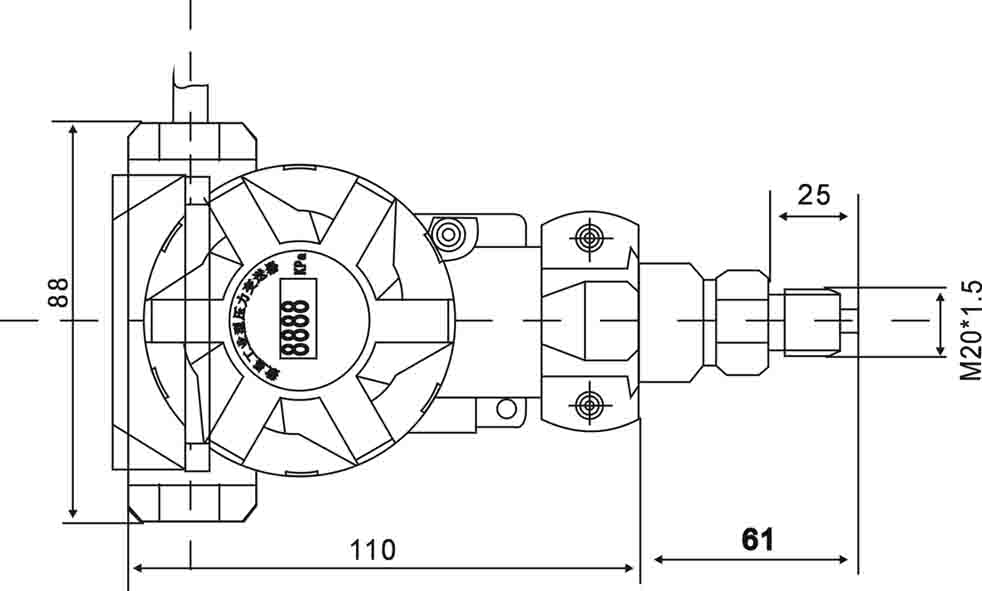

| 六、
外型结构：
|
|
| 七、 安装使用
|
1、变送器可直接安装在被测压力管道的法兰接口上，为安装和调试方便，应在法兰接口和管道之间加装截止阀。安装位置对零点产生影响可以校正，对量程无影响。
2、标准的安装方式应使显示屏水平地正对观察者。
3、如果安装好压力接口后，显示屏没有正对观察者，则可以通过旋转电子壳体调整对正观察者，转动范围不大于180度。
4、测量介质温度过高时，应采用冷凝管并在安装前注满水。
|
|
八、 选 型
|
代 码
|
说 明 |
|
CYB602- |
数显工业型压力变送器 |
|
B |
表压型 |
|
G |
绝压型 |
|
FS |
压力满量程 |
|
I |
电流输出 |
|
V |
电压输出 |
|
X |
外型结构 |
|
J |
精 度 |
|
O |
其它要求 |
|
