CYDK-II型两点调节压力开关
|
| 一、产品介绍： |
二、实物图例： |
CY-DKII型两点调节压力开关是以高精度压力传感器作为检测元件，用高稳定电路产生开关信号，实现压力连续测量和开关量控制。
具有精度高，迟滞小，响应快，性能稳定可靠，体积小，易操作和安装简便灵活的优点。广泛应用于化工、机械、水文、电力等系统的气体、液体的压力控制和自动化控制，外接中间继电器可以完成多种控制功能。
|
 |
三
、技术参数：
|
量
程
|
0～0.1……60(Mpa)
|
|
压 力 形 式
|
表压、差压、液位 |
|
输 出 信 号
|
低电平≤0.5，高电平≥4.5的开关量信号（v） |
|
上下限设定范围
|
|
上限：下限设定最高值～上限设定最高值
|
|
下限：0～上限设定最低值
|
|
长 期 稳 定 性
|
≤0.5 （%FS/年）
|
|
工 作 电 压
|
＋18～＋24 （V）
|
|
补 偿 温 度
|
－10～＋80（℃）
|
|
存 储 温 度
|
－40～＋120（℃）
|
|
膜 片 材 料
|
316L不锈钢
|
|
壳 体 材 料
|
1Cr18Ni9Ti 和铝合金
|
|
接 口
|
M20×1.5或用户自定
|
|
防 爆 等 级
|
ExibIICT6
|
|
防 护 等 级
|
IP65
|
|
| 四、特
点：
|
1、II型为压力控制点在量程范围内可设定调节的产品
2、采用压力传感器
3、调节无死区，零点至满量程设定点任意调整
4、比机械压力开关精度高，响应快
5、开关信号可靠
6、本安防爆
|

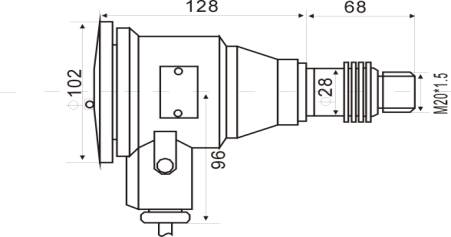

| 五、外型结构：
|
|
|
六、电器连接：
|
|
型 号
|
含 义
|
|
CYDKI-
|
单点调节压力开关
|
|
II
|
两点调节压力开关
|
|
III
|
智能数显压力开关
|
|
1
|
普通压力开关
|
|
2
|
带滞后回差型
|
|
A
|
外螺纹尺寸：M14×1.5
|
|
B
|
外螺纹尺寸：M20×1.5
|
|
C
|
外螺纹尺寸协商定制
|
|
O
|
输出方式：光耦
|
|
M
|
输出方式：COMS
|
|
J
|
输出方式：继电器
|
|
1
|
18～24VDC供电
|
|
2
|
220VAC供电
|
|
|
|
