微波吸收材料 资料下载

谐振型窄频带微波吸收材料，能够依靠材料本身的特性吸收高频能量。通常情况下，这些高频能量在通过吸波材料时与材料中的吸收介质发生谐振及涡流损耗，最后以热量的形式损耗掉。可改善天线方向图，提高雷达测向准确性；防止微波器件和设备的电磁干扰等作用。
吸波材料有多种厚度，这主要跟吸收能量的能力有关，一般来说，越厚的吸波材料能够吸收的高频范围越宽，表现为较厚的吸波材料吸收频率的起始频点比薄的低。
产品规格：RA002、RA003、RA005、RA009；RB003、RB004、RB007；RL026、RC021、RS020、RKU014等。

频率范围（GHz）：0.01 ~ 20。
吸收功耗（ -dB）：-10 ~ -15；-24。
工作温度（ ℃ ）：-40 ~ 150。
　

四种体的吸波材料简介如下：

一、聚氨酯锥WX型吸收材料（见图一——图五）三大特点：

图一 　 图二 　 图三 　 图四 　 图五

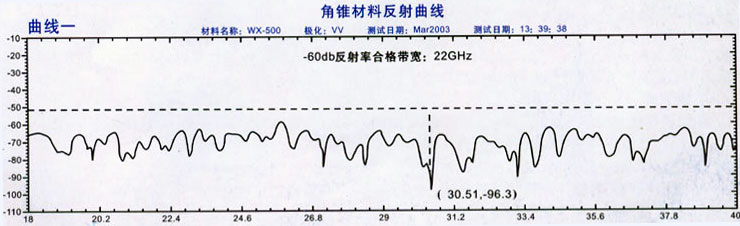

1）吸收性能： 　 吸收材料的电性能是保证微波暗室总体要求的主要指标之一，直接影响到被测设备测试参数的准确性，本公司研发生产的 　 WX型吸收材料选择特种高效泡沫作为载体，并经过特殊的工艺处理，加工制作而成，在工程技术人员们通过数次研究和试 　 验，并经过权威单位的测试，吸收性能优良。具体测试数据见表一和曲线一。

表一　　　　　　　　　　　　　　　　　　　　　　　　　WX型吸收材料性能

型号/反射电平(-dB)/ 频率（GHz） 0.3 0.5 1.0 3.0 6.0 10.0 18.0 40.0 WX-76 25 27 43 44 54 55 WX-150 30 35 45 55 55 55 WX-300 30 35 40 50 55 60 60 WX-500 30 40 45 55 60 60 60 WX-700 30 35 40 50 55 60 60 60 WX-1000 35 40 45 55 60 60 60 60

2）阻燃性能 　 吸收材料的阻燃性能好与坏，决定了微波暗室的安全性，材料的阻燃性能又由氧指数决定。本公司为了提高材料的阻燃性， 　 在确保电性能的前提下，从材料的载体选型做起到燃剂的配方，每个环节进行了严格的控制，经国家消防中心测试氧指数大 　 于34，满足了美国海军实验室NRL-8093-94三项试验和GB8624-1997的要求（标准规定氧指数大于26.5），并经试验证明该 　 材料在长时间高功率（0.6kw/m2）的照射下，材料性能安全无恙。 3）物理性能 　　吸收材料的物理性能主要由材料的载体选型和制作工艺决定。本公司生产的WX型吸收材料物理性能主要有以下特点：

图六　　　　图七 　a）尖劈质地坚韧，回弹力强，不低头，不变形，使用寿命长。 　　b）浸渗碳粉里外均匀，从里到外不掉粉。 　　c）无挥发有害气体和颗粒散播，异味小，工作环境舒适。 　　d）锥体切割规范，严格控制误差，尖劈排列整齐划一。 　　e）色泽自然，喷涂工艺深浅一致，选择浅色有利采光。

二、无纺布难燃BWX型吸收材料（见图六、图七）三大特点：

1）吸收性能 　 无纺布尖劈BWX型吸收材料和聚氨酯尖劈WX型吸收材料是两种特性完全不同的载体，它的吸收性能在同波段，同等条件下， 　 实测数据略低于WX型，但在频率的低端吸收性能优于WX型，尖劈吸收性能，见表二。但用于一般电磁兼容、天线测量或电 　 磁仿真的微波暗室，只要静区不是要求很苛刻，该材料完全可以满足使用要求，因为它存在着聚氨酯材料不具有的特性。

表二　　　　　　　　　　　　　　　　　　　　难燃锥体（BWX-1000）吸收材料性能表

序号 频率（MHz） 反射率 序号 频率（MHz） 反射率 序号 频率（MHz） 反射率 1 30 14 14 300 37 27 560 56 2 60 16 15 320 37 28 580 54 3 80 20 16 340 39 29 600 55 4 100 23 17 360 44 30 620 66 5 120 26 18 380 44 31 640 62 6 140 29 19 400 37 32 660 55 7 160 33 20 420 33 33 680 55 8 180 45 21 440 33 34 700 59 9 200 40 22 460 34 35 720 61 10 220 34 23 480 34 36 740 58 11 240 34 24 500 38 37 760 53 12 260 35 25 520 42 38 780 47 13 280 36 26 540 51 39 800 43

2）阻燃性能 　 由于BWX型吸收材料载体的特性，阻燃性能和燃烧性能与聚氨酯材料有所不同，经国家权威部门测试和燃烧级别的试验。 　 本公司的材料氧指数大于70，燃烧级别达到B1级，材料的良好阻燃性大大地提高了暗室的安全性，同时也大大地降低了暗室 　 消防系统的造价。 3）物理性能 　　在物理性能方面由于BWX型吸收材料的载体特性与WX型吸收材料有所不同，其区别主要有： 　　a）尖劈挺括、不变形，使用寿命长。 　　b）色调柔和，采光好，矩阵整齐，效果极佳。 　　c）室内空气无异味，环境清洁舒适。 　　d）挂式安装，方便安全，更换灵活。 　　e）搬运快捷，长途运输包装简易。

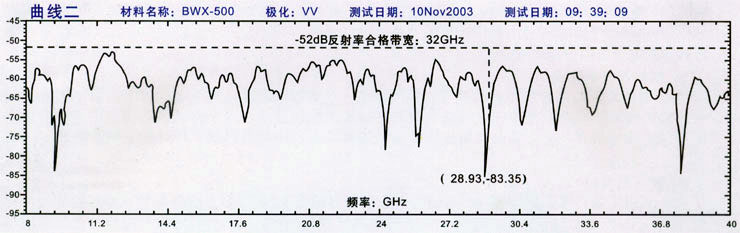

赛露达角锥体吸收材料反射率曲线

三、复合（铁氧体+聚氨酯尖劈）型吸收材料（见图八——图十）三大特点：

作为电磁兼容测试的屏蔽室，要求频带宽，特别是对于低端，需要扩展到10MHz，根据尖劈的特性是难以实现的，所以我公司与国外某铁氧体专业公司洽谈，共同开发复合型吸收材料，该公司生产的铁氧体性能优良，稳定性好，平整度高，价格适宜，远销世界各地。利用我公司尖劈的高端特性和外商铁氧体的低端特性两者之特点，并经过阻抗匹配减少反射，实现频段内的技术要求。 　　 其复合型吸收材料性能见表三。

表三　　　　　　　　　　　　　　　聚氨酯阻燃锥体（铁氧体+过渡+WX-700）复合型吸收材料性能

序号 频率（MHz） 反射率 序号 频率（MHz） 反射率 序号 频率（MHz） 反射率 1 30 13 9 200 17.0 17 360 32.5 2 60 24 10 220 20.0 18 380 32.0 3 80 25 11 240 22.0 19 400 31.0 4 100 26 12 260 25.0 20 420 32.0 5 120 22 13 280 28.5 21 440 34.0 6 140 20 14 300 32.0 22 460 38.5 7 160 19 15 320 34.0 23 480 42 8 180 18 16 340 34.5 24 500 44

另外，采用复合型吸收材料不仅大大拓宽了工作频段，提高了暗室的性能，而且由于铁氧体的低端特性，大大降低了尖劈的高度，提高了暗室有效空间的利用率。

图八 　 图九 　 图十

四、氯化聚乙烯羰基铁吸收材料

本公司继研发生产聚氨酯燃性WX型微波吸收材料和无纺布难燃BWX型微波吸收材料及铁氧体+聚氨酯尖劈复合性微波吸收材料之后，根据市场方面的需求，公司组织工程技术人员与合作单位共同研发了以氯化聚乙烯为基础的羰基铁超宽带高性能的平板吸收材料，该材料的主要优点有：

1）氯化聚乙烯羰基铁吸收材料四大特点： 　　a、吸收性能好 　　　吸收性能（反射电平）：在频率范围内吸收性能经过权威单位测试，实测数据证明是达到预期的目的，实现了方案设计的 　　　技术指标。由于材料的特性，特别是在频率的高端吸收性更佳。即在15GHz～18GHz，反射电平达到11～17dB； 　　　18GHz～26GHz，反射电平达到了17dB～24dB，所以这个参数的实现完全可满足用户要求。 　　b、结构尺寸易实现 　　　为了能够满足用户对材料结构尺寸的不同要求，依据用量的大小开模具，将吸收材料制成不同尺寸的片状和不同厚度及不 　　　同长度的各形状的精加工成品材料，对于需要量较少的用户，可根据用户的特殊结构和尺寸、特殊的用途及特殊的规格， 　　　进行随意地切割，同时保证切割后的工艺质量。 　　c、材料质量轻 　　　由于采用了氯化聚乙烯作为材料的基础，所以材料的重量比较轻（在同等条件下相对硬质磁性材料而言），另外由于材料 　　　的基础特性，两者混合后相溶性极好，这对材料中的各成份相互渗透的均匀性更加有利，同时材料的抗疲劳、抗易损性都 　　　远远优于硬质磁性吸收材料。 　　d、材料纯属高阻燃 　　　根据材料的成份属性，属于高度难燃吸收材料，氧指数在90以上，基本同类于不燃材料。不论此材料用在何方或何处， 　　　都大大提高了设备或设施的安全性。 2）材料实测结果 　 本公司与合作单位研发了生产的氯化聚乙烯羰基铁吸收材料经过权威单位测试，测量结果达到了设计指标要求，具体测试结 　 果详见表四和曲线三。 　　A、测量数据

表四 　 f 2 3.6 5.2 6.8 8.4 10 11.6 13.2 14.8 16.4 18 19.6 21.2 22.8 24.4 26 电平 　 1 2 3 5 6 7 9 11 13 17 18 20 22 23 24

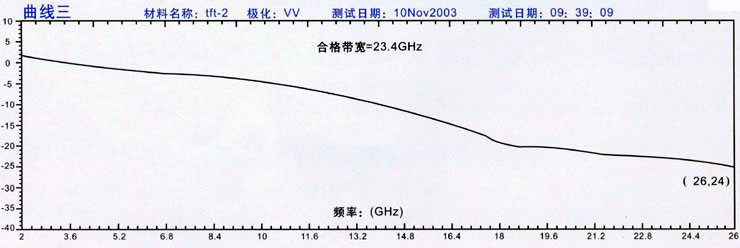

氯化聚乙烯羰基铁平板材料反射率曲线

说明：1、被测样块的厚度为0.8mm； 　　　　2、测量仪器，美国安捷伦8720D矢量网络分析仪。

3）应用范围广，有利于发展 　 由于氯化聚乙烯为基础的羰基铁吸收材料有着诸多优点，近年来做到广泛地应用，特别是电子科学技术领域中，如屏蔽箱体、 　 屏蔽吸波门、电子线路和电子元器件、家用电器等其它电子产品得到广泛地应用。所以开发生产此材料有着广阔的发展前景。 　 本公司将此材料作为继续研发和生产的主要产品之一。保质保量，继续赢得市场信誉。

五、微波吸收材料系列化

本公司开发生产的四种载体吸收材料拥有多品种和多种规格的系列化产品，特别是用于建造微波暗室的尖劈，除了常用型号的角锥外，公司同时生产与微波暗室建设相配套的通风口材料、拐角材料、走道材料、消防区材料、照明区等部位的材料，另外还可根据用户的特殊要求和特殊的形状提出加工定做，满足用户的特殊用途。公司生产的系列化吸收材料在电磁兼容暗室，天线测试暗室、射频仿真暗室、仿伪装雷达吸收屏风等处都得到了广泛的应用。 　　另外，对于氯化聚乙烯羰基铁吸收材料为了方便用户，公司在原有基础上，对此材料正在向型号化、模块化系列完善。 　　下面对微波暗室几种常用特殊部位的吸收材料作以介绍。

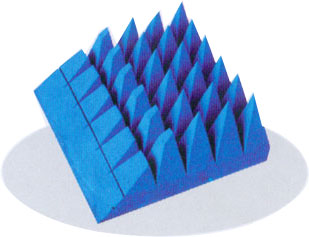

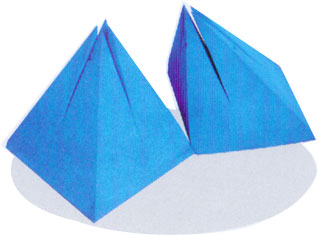

图十一 　 图十二

1）阴角部位吸收材料： 　 微波暗室内三维空间所衔接的拐角部位材料采用渐变过渡式结构方式，使入射波到该部位的电磁波被均匀地过渡和吸收， 　 避免因材料的突变和不连续而导致空间残余反射波的产生。 2）阳角部位吸收材料： 　 微波暗室的阳角部位是采用延伸正对着发射天线所在平面的吸收材料，因此可以改善静区受大角度斜入射的反射影响，所以 　 相应地改善了静区性能。 3）棱边部位吸收材料： 　 微波暗室内由二维空间组成棱边部位的吸收材料采用均匀匹配过渡形式，消弱了因该部位材料的突变而导致空间反射电平的 　 增加。 4）通风部位吸收材料： 　 该部位材料可采取以下三个方案之一。 　 a、玻璃钢做基材设计通风口材料： 　　　 选用厚度为3mm的玻璃钢作为基材，并经过特殊处理，具备吸收性能，其形状与尖劈相同。而且表面喷涂与周围材料 　　　 相同的颜色，保持整体效果的一致性，吸收材料的底部尺寸与通风窗尺寸相匹配，在尖劈的四周平面上均匀地分布 　　　 Ø10mm的通风孔，开口的总面积要远远大于通风波导窗的开口总面积，以减少风阻。 　 b、聚氨酯做基材设计通风口材料： 　　　 选用聚氨酯做为通风口材料的基材设计为空心吸收材料。其它制作方法的要求同玻璃钢通风口材料的做法基本相同。 　 c、无纺布做基材设计通风口的材料： 　　　 此方案除了选用基材不同外，其制做方法和要求基本相同。 　 上述三种方案虽然基材选择不同，但制做方法大同小异，吸收性能相差无几。 5）照明部位吸收材料： 　 照明部位吸收材料是容易发生火灾的主要部位，所以在此部位一定要慎重考虑。为了不影响聚氨酯吸收材料的性能，在材料 　 的表面上增加阻燃剂的喷涂，由于阻燃剂的增加，对吸波性能略有影响，但只要该部位的结构上设计合理，其性能的影响程 　 度可以忽略。 6）消防部位的吸收材料： 　 在消防喷口处的吸收材料设计为与喷口直径相同的孔径，并在材料孔径中埋入塑料管，与消防喷口连接为一体，塑料管的端 　 口用较薄的吸收材料阻挡，在液体喷射时，工作压力超过1Kg时，阻挡材料被冲开。此方法既不影响吸波性能又确保了消防 　 系统在特殊情况时的运转。 7）走道部位的吸收材料： 　 暗室内的走道通常设计在非主反射区域，用在此处的材料采用加有阻燃剂的聚氯乙烯硬质泡沫，在其外表面装有平板型聚氨 　 酯软泡沫材料保护层，每平方米承受150Kg的重量。 　　上述除了所提到的几种常用的特殊部位吸收材料外，还有屏蔽门、贯穿板、观察窗、空气取样、平转台等部位，这些部位根 据现场或实际条件，确定材料的设计和安装方法。
